Composite LM4780 versterker

[knuisje]

Reken maar uit: bij 20kHz en +/- 28V voedingsspanning kom je al op 900mW.

[cve]

Gelukkig wel smd Dit in tegenstelling tot het "dure" printje uit de States. Als het allemaal zo kritisch is dan zou ik daar het eerst gebruik van maken. Ik volg het topic over de modulus al een tijdje maar ik ben nog steeds niet overtuigd dat dit iets speciaals is. De superlatieven hebben in mijn ogen een beetje hoog wc-eend gehalte. Een versterker die meteen WOW doet, mmmmmm die zijn er niet veel. Maar horen is weten dus ik ben wel in voor een exemplaar. Maar dan wel met een betere voeding.

Co

[knuisje]

Ha die Co! Ik ben zelf ook heel benieuwd. Het meet in ieder geval wel heel goed. Uit diverse commentaren blijkt dat het een detailmonster is.

[cve]

Een detailmonster nog wel En dat met al die ruimtevretende componenten, sockets en aparte voeding. En dan nog de grote verschillen tussen versie 1 en 2. Dan dicht ik jouw ontwerp meer kans op dat predikaat toe.
Hoe ver ben je met je printontwerp? Benut je beide zijden voor het bestukken? En hoeveel lagen gebruik je?

Co

[knuisje]

Het is een tweezijdige print, de achterkant is een massavlak. De componenten zitten op twee na allemaal aan de voorkant.
De voeding is niet zo heel belangrijk omdat de controlerende opamp een uitstekende PSRR heeft. Een brugcel met twee elco's is dan voldoende.
Ik ben nog aan het kijken of ik de twee Zobel en Thiele netwerken kan reduceren naar 1 van elk.

[SuperR]

Reken maar uit: bij 20kHz en +/- 28V voedingsspanning kom je al op 900mW.

Eens kijken of mijn rekenmachientje het met je eens is;
Stel, we hebben een 20kHz sinus die nét niet clipt; 27 Vpeak
Dat komt neer op zo'n 19.15 Vac.
Wat is de impedantie van het netwerkje bij 20.000 Hz? (Zr + Zc) = (2.7 + 1/(100e-9*2*pi*20e3), ongeveer 82 Ohm. (n.a.v. de waarden uit de spec sheet van de LM4780)
De stroom die dan door de weerstand stroom is Iac = Vac / Z = 0.233 Ampere.
Het weggestookte vermogen over de weerstand is dan Iac^2*R = 0.146 Watt 150 mW.

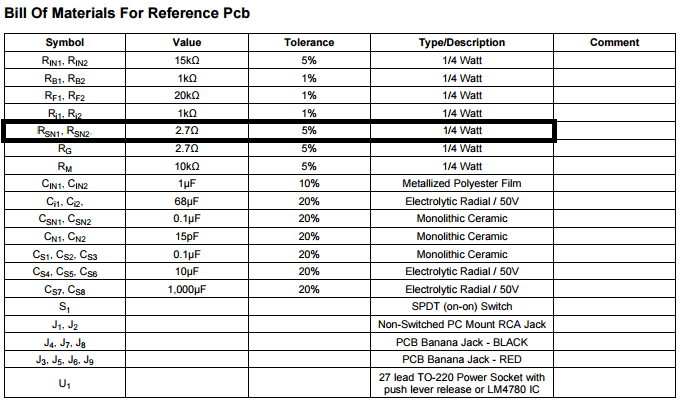

Texas Instruments adviseert ook gewoon een 1/4 Watt weerstandje.

[knuisje]

Uit het Audio Power Amplifier Design Handbook van Douglas Self:

In fact, the greatest stress is placed on the Zobel resistor by HF instability, as amplifier oscillation is often in the range 50–500 kHz. It should therefore be chosen to withstand this for at least a short time, as otherwise faultfinding becomes rather fraught; ratings in the range 3 to 5 W are usual.

[Ah!buis]

Zet er dan maar die 1/4W in ,ruik je 't gelijk als er iets mis is
Anne

[markbakk]

Ik snapte die 20kHz ook al niet...

[SuperR]

Ik snapte die 20kHz ook al niet...

20 kHz zou in principe nog uit je CD'tje kunnen komen. Alles daarboven is ruis en mogelijke oscillatie. Als je in dat spectrum continu output hebt is je versterker gaar. Maargoed. Je mag er natuurlijk ook 3-5 Watt plaatsen. Het kost alleen zo veel ruimte.

[Ah!buis]

Eindeje terug vroeg ik of de eindversterker dan via de -in aan de eerste opa zat.Was omdat ik die spanningsdeler een wat rare opossing vond.

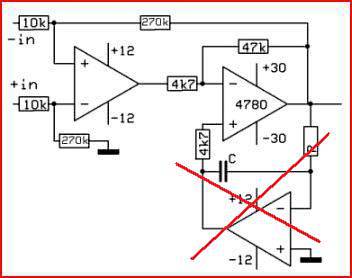

Een tekening van wat ik bedoelde, misschien een idee ?
Niet uitgewerkt, zal wel hier en daar wat bij moeten, 't is maar voor de duidelijkheid
Anne

Dat met die servo gat zo niet! denkfout

[knuisje]

In bijna alle schema's worden de LM3886/LM4780 non-inverting gebruikt. Is waarschijnlijk makkelijker/stabieler.

[Ah!buis]

In bijna alle schema's worden de LM3886/LM4780 non-inverting gebruikt. Is waarschijnlijk makkelijker/stabieler.

Wie weet, of naäpen ?
Is wel handig zo, de in's kruiselings doorverbonden, brugversterker en rechttoe rechtaan parallel.
Anne

[hannesie]

In bijna alle schema's worden de LM3886/LM4780 non-inverting gebruikt. Is waarschijnlijk makkelijker/stabieler.

Wie weet, of naäpen ?
Is wel handig zo, de in's kruiselings doorverbonden, brugversterker en rechttoe rechtaan parallel.
Anne

Gewoon proberen als je het leuk vindt, is niks op tegen toch?

Net als de nieuwe avatar.

[Ah!buis]

In bijna alle schema's worden de LM3886/LM4780 non-inverting gebruikt. Is waarschijnlijk makkelijker/stabieler.

Wie weet, of naäpen ?
Is wel handig zo, de in's kruiselings doorverbonden, brugversterker en rechttoe rechtaan parallel.
Anne

Gewoon proberen als je het leuk vindt, is niks op tegen toch?

Net als de nieuwe avatar.

Ziet er wel eigenaardig uit, net of de ene lekt en de ander eronder om 't op te vangen .
Schakeling proberen ,het is allemaal simuleren tegenwoordig toch
Anne

[hannesie]

Bij audiofielen kun je de oren simuleren..............?


Kalibreren zou dan nog kunnen misschien.
Dat zou een aardige optie zijn.

[Ah!buis]

Bij audiofielen kun je de oren simuleren..............?


Kalibreren zou dan nog kunnen misschien.
Dat zou een aardige optie zijn.

Kunsthoofd
Anne

[hannesie]

Op Ebay zag ik ook ineens wat met een samenstelling die een mix is met de die van DIYAUDIO.

Voor mij nog niet duidelijk dit spul.

[knuisje]

Daar wordt de LM49720 ingezet als buffer zoals in een preamp en staat verder los van de eindversterker. In een composite configuratie vormen ze een geheel.

[knuisje]

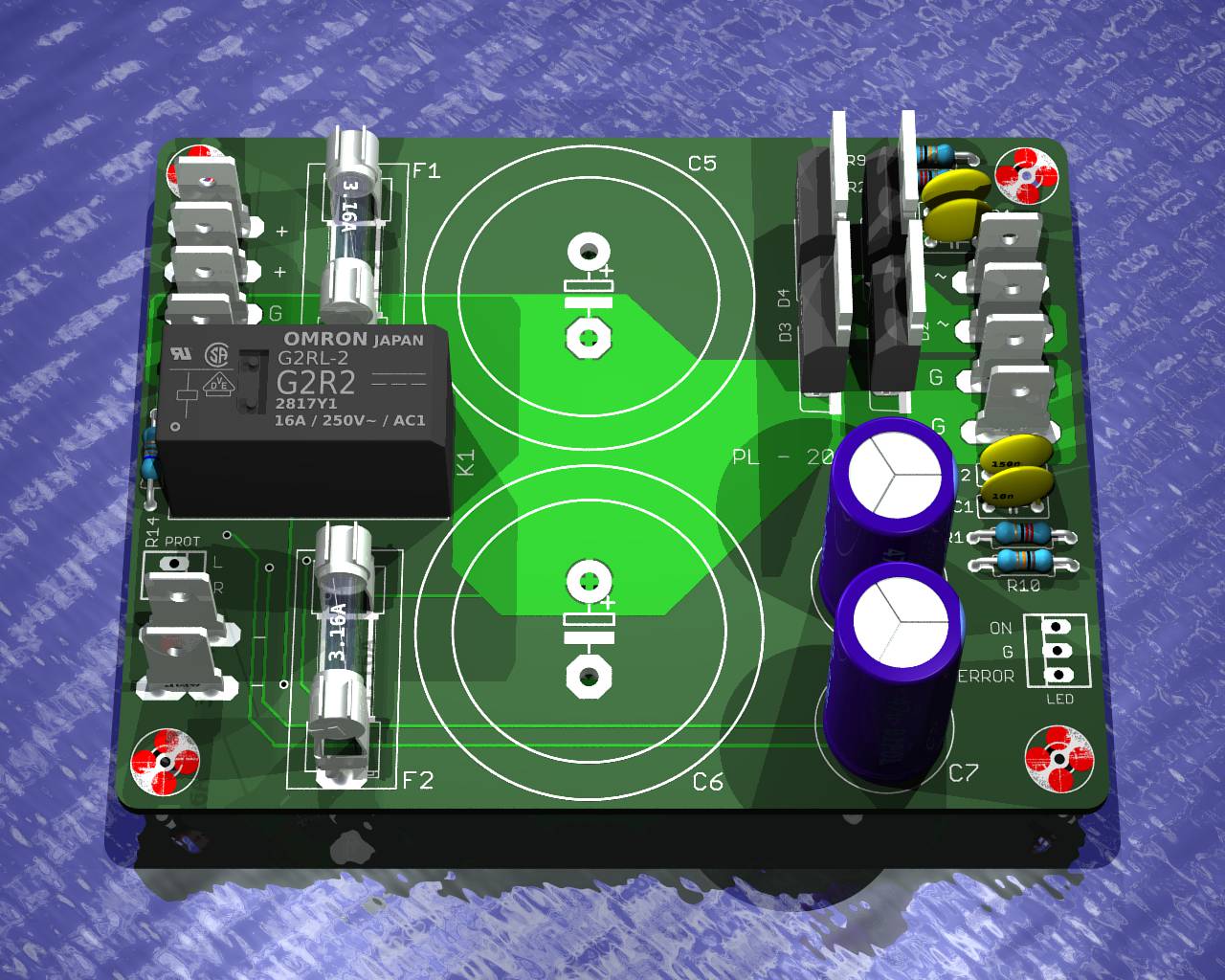

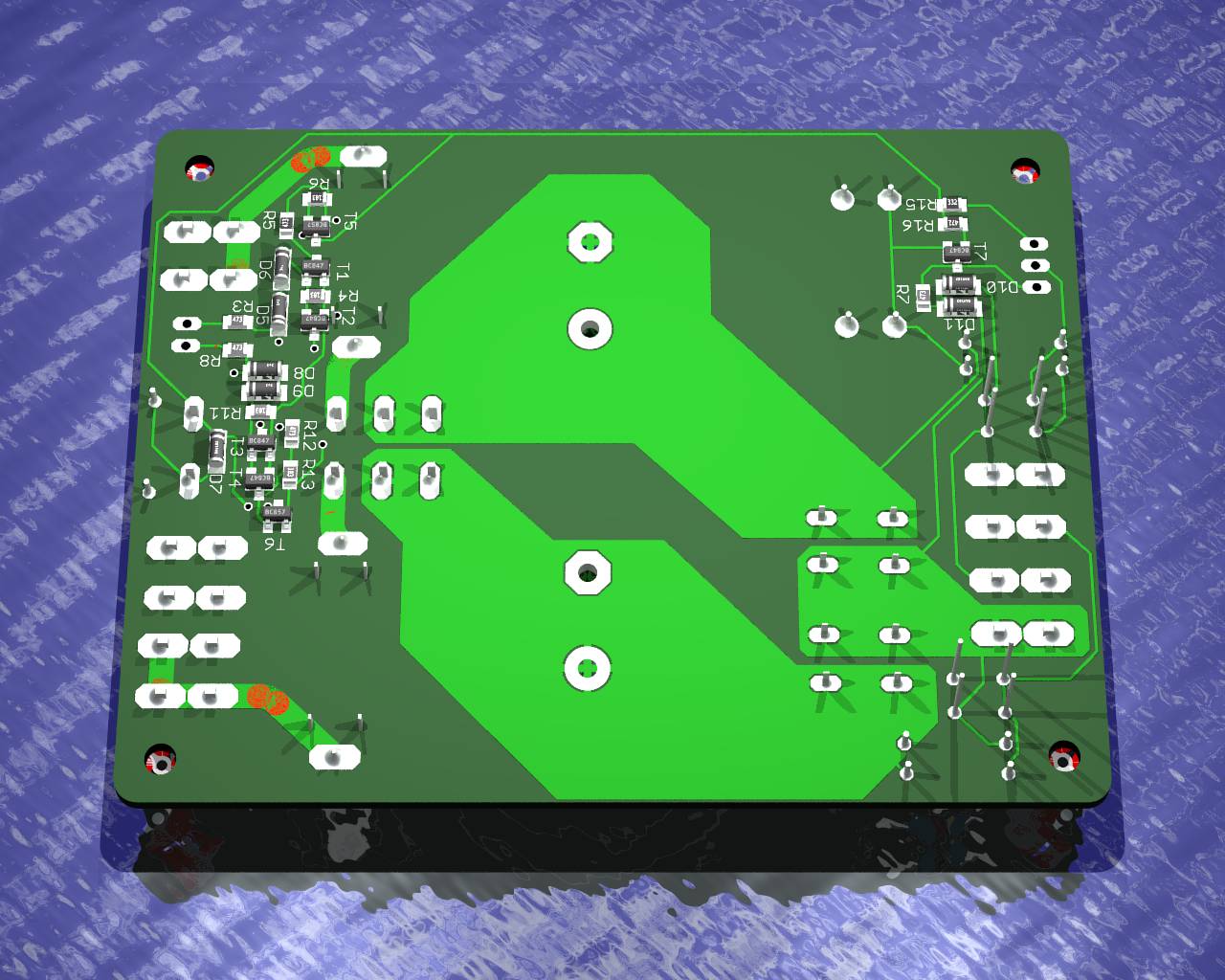

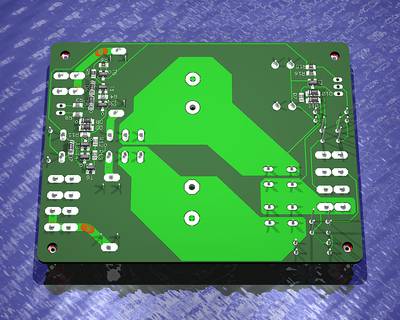

Verder een layout gemaakt van de voeding. De opzet is hetzelfde als de Hypex supplies, dus dc-protectie met afschakeling van de voeding. Natuurlijk ook CRC-snubbers toegepast.

[knuisje]

Schema van de voeding.

[hannesie]

Vraagje: C7 en C8 staan als bipolair geduid in de tekst als ik dat dan goed lees, maar de duiding/symbool is dan een polaire condensator, gezien de gebruikte + en - op het schema, de 2 blauwe jongens zijn dan wel of niet polair.

Ik ben een superleek natuurlijk, maar wel een nieuwsgierige.

Is dat voor een speciale toepassing?

[knuisje]

Heel goed gezien Hans! Gewoon luiheid om geen bipolaire condensator te nemen als symbool in het schema.

[ray5150]

Bipolaire elko's zoals wij die qua symbool kennen zitten ook niet standaard in Eagle.
Er is welliswaar een mapje bipolaire elko's, maar het symbool lijkt net sprekend op een gewone condensator, en de footprint in de layout is alleen in axiale uitvoering...

Dan is het inderdaad makkelijker om een gewone elko te pakken, en daar het woord "bipolair" bij te zetten.

[knuisje]

Ik ga nog custom componenten maken voor de bipolaire elco en de zener met SOD80 footprint. Wel zo netjes.
