Versterkerbouwtopic

[Shadow]

Nog printjes slingeren?
Ander had ik hem op gaatjesprint gezet of een batch laten etsen...

[ray5150]

Ik had het ook niet over de ohmse waardes Ray....maar over het vermogen van R1 R2 en R3....dat R4 zwaarder moest worden begreep ik al uit je opmerking...lijkt me trouwens dat de vermogens van R1 R2 en R3 gelijk kunnen blijven?

Die kunnen gewoon 0.5 of 0.6 Watt zijn, ze zijn hoogohmig, dus er lopen minimale stromen.

persoonlijk gebruik ik voor dat soort dingen altijd deze :
http://www.eoo-bv.nl/index.php?_a=viewCat&catId=379

Inderdaad geldt dat voor C1 dat dat een X2 condensator moet zijn.
Aan die andere elko's worden geen bijzondere eisen gesteld.

Ik heb trouwens nog even in de schema-map van mijn Pass Labs zitten kijken, daar zitten twee stuks 500 VA trafo's in.
Iedere trafo word met een soft start ingeschakeld met 2 in serie geschakelde weerstanden van 10 Ohm bij 17 Watt.
Trek ik dat naar jouw situatie door, en ga je daadwerkelijk een trafo van 1 kiloWatt gebruiken, dan is het beste om 4 stuks 10 Ohm / 17 Watt in serie te schakelen.

[ray5150]

Nog printjes slingeren?
Ander had ik hem op gaatjesprint gezet of een batch laten etsen...

Ik denk dat je er het beste een stapel in China kunt laken maken, de rest raak je ook wel weer kwijt.

[Shadow]

Mag 1x39ohm 25w ook? of kom je dan met hitte niet weg?

[ray5150]

Moeilijk te zeggen, is dat er een met een metalen huis ? dan kan er altijd nog een stuk alu aan geknoopt worden.
Het is wel zo dat een aantal losse, in serie staande weerstanden meer oppervlakte hebben. en de spanning en stroom worden over meerdere weerstanden verdeeld.

[Shadow]

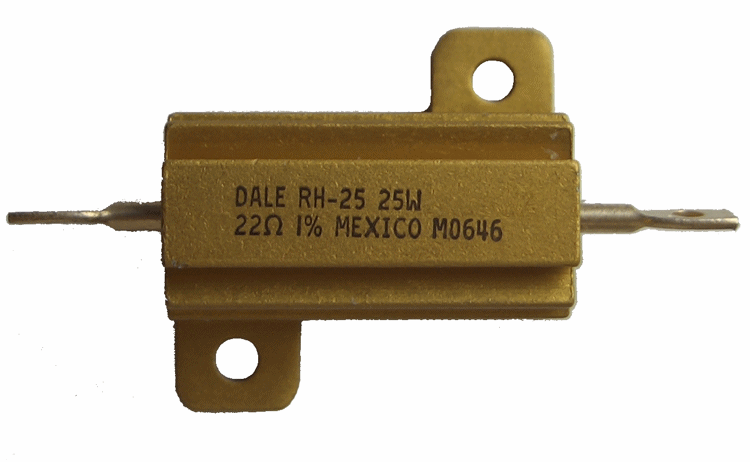

Zo een;

Weerstand 25w

Lijkt me dat die op een metaal of alu oppervlak de zaak wel aan kan toch?
Kan er altijd nog 2 van 22ohm pakken
Voor de rest kan ik gewoon de BOM van dat schema aanhouden? het relais is voldoende zwaar, de caps in orde...
Zit alleen met de print, die veranderd en ik kan geen aanpassing doen om die R4 van de print te plaatsen, of kan ik gewoon die met draad extern plaatsen?

[ray5150]

Ik zit er nog even over na te denken, en ik weet niet of ik het verstandig vind om met die metalen weerstanden door te gaan. er is natuurlijk altijd risico dat er doorslag plaatsvind, en dat het huis (en dus ook andere metalen delen) onder netspanning komt te staan. dat is natuurlijk iets dat ten allen malen vermeden moet worden.

Hetgeen ook weer een voordeel van keramische weerstanden is, cement geleid bar slecht.

Ik zou graag horen wat de andere heren erover te zeggen hebben.

[Shadow]

Geisoleerd koellichaam?

[knuisje]

Volgens mij is het probleem bij een softstart dat de hitte lokaal rond de geleider in de weerstand in zeer korte tijd enorm toeneemt. In de halve seconde dat de stroom door de weerstand loopt wordt de weerstand als geheel niet zo warm dus een koellichaam helpt niet zo veel. Het gaat hier om de maximale piekbelasting van de weerstand.

[Shadow]

Kwestie van uitproberen dus....

[Ah!buis]

Voor die weerstand kun je drie van deze in serie zetten.Heb je geen gezeur met koelen of vastschroeven.Als gewone weerstanden op de print.
Anne

[Shadow]

Lijkt me een prima idee

[Shadow]

Heeft iemand de Gerberfile en BOM voor Itead voor mij van die circuitsonline print?

[nl3prc]

Voor die weerstad kun je drie van deze in serie zetten.Heb je geen gezeur met koelen of vastschroeven.Als gewone weerstanden op de print.
Anne

En wat voor weer is het in die stad

[Ah!buis]

Voor die weerstad kun je drie van deze in serie zetten.Heb je geen gezeur met koelen of vastschroeven.Als gewone weerstanden op de print.
Anne

En wat voor weer is het in die stad

Erg koud,zelf de "n" zat vastgevroren
Maar even aangepast,bedankt
Anne

[Shadow]

Tussen de middag besteld en die drie ntc's meebesteld, alles dubbel besteld zodat ik één print met de ntc's en één met de Dale weerstanden kan opbouwen...

[SuperR]

met de Dale weerstanden kan opbouwen.

"Spend money where it counts the most"

[Shadow]

met de Dale weerstanden kan opbouwen.

"Spend money where it counts the most"

Die Dale's heb ik al...

[ray5150]

Die Dale's heb ik al...

Wat schat je zelf in wat het totaal gaat kosten ? ik denk dat die paar weerstanden nog geen 1% van het totaal uitmaken...

[Shadow]

Precies...en tis hobby he?

[ray5150]

Veiligheid blijft toch het belangrijkste...Ik blijf het toch een dom idee vinden om netspanning door een weerstand met een metalen huis te jagen.
maar goed, wie ben ik ? ik zal er verder niet meer over doorzeuren...

[Shadow]

Begrijp me niet verkeerd, ik neem zeker jouw mening op versterkergebied erg serieus, ik bedoelde met dat ik genoeg materiaal besteld had voor 2 stuks ook dat ik ipv 3 ntc's er 6 had besteld. Gewoon om de waarde nog een beetje te kunnen verhogen mocht dat nodig zijn.
Ik had stiekem gehoopt dat jij de gerberfile van die circuitsonline schakeling had...

[ray5150]

Wel een Eagle file, moet ik morgen even opzoeken.

[cool]

Ray, je hebt voor mij deze print eens gemaakt, scheelt misschien zoeken

[Shadow]

Heerlijk de behulpzaamheid hier

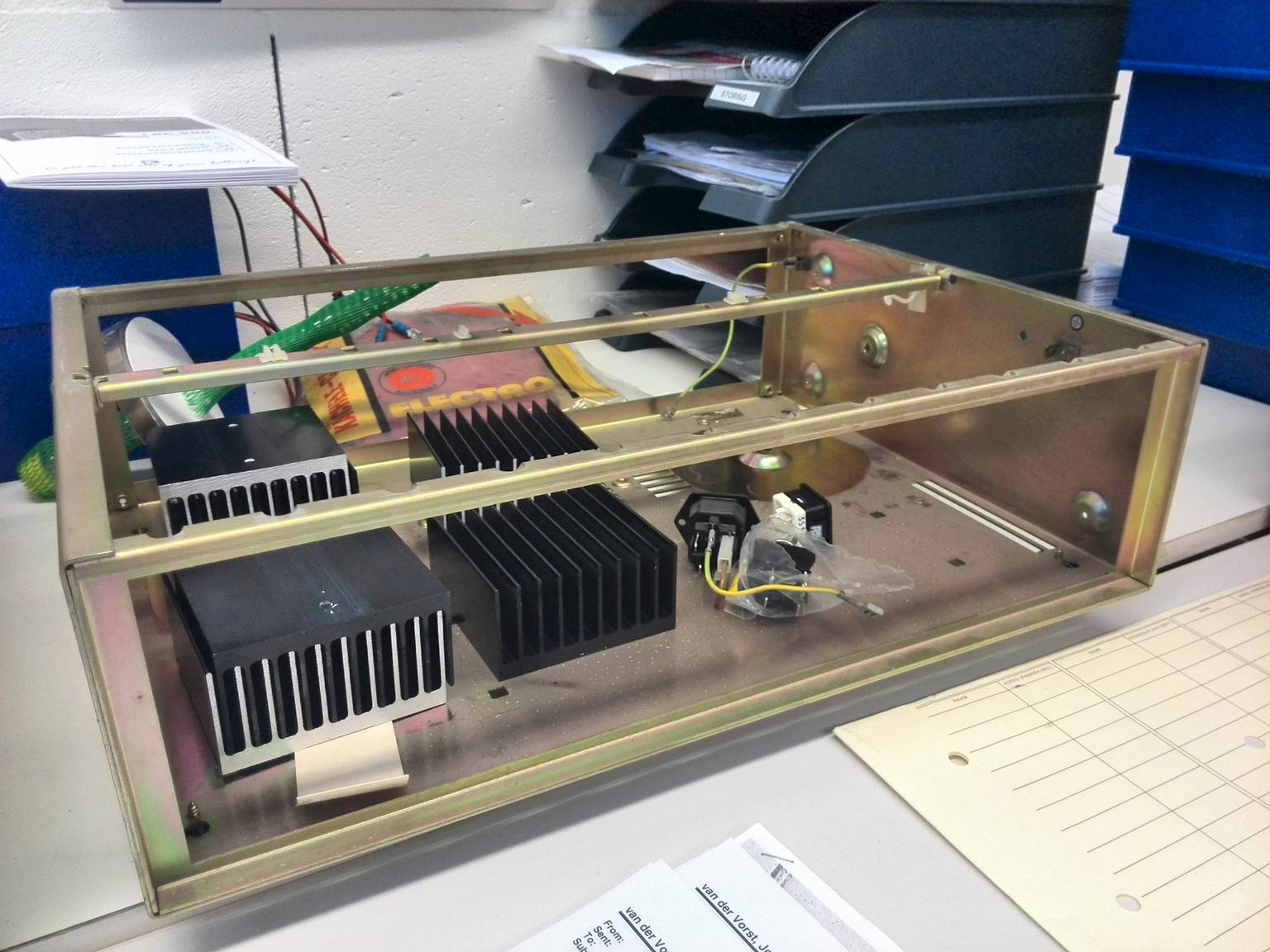

Philips SQ45 behuizing

Da's een ouwe PA bak met 100v uitgangen die ik leeg gesloopt heb

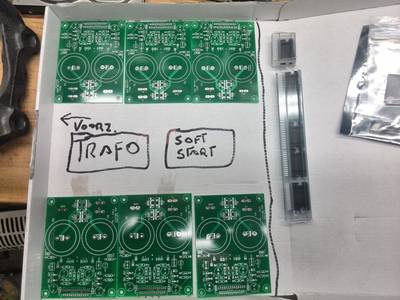

opbouw voorbeeld

Even in de verpakking waar Peter ze in stuurde een schetsje gemaakt
(ik heb er es een gezien die ze gewoon in het karton liet zitten... )
