Modificatie-suggesties voor Philips HTR9900 luidsprekers

[wouter]

Ik ben er helaas nog steeds niet aan toegekomen... veel werk zal het niet zijn maar er zijn dingen die voor gaan.

Het lijkt me dat het filter voor alle varianten redelijk gelijk kan blijven. Center 2,5 weg geeft wellicht een klein voordeel. En minder bsc.

[toetertje]

Tsja, zal ik nu dat filter van Wouter, of dat van Ronald eerst proberen.
Wat wordt de totale impedantie van deze filters?
Ik hoorde ook iets over dempingsmateriaal, welke kan ik hier het beste
toepassen?
En als Wouter tijd en zin heeft, zou hij dan eens willen nadenken over
het filter voor de center?

[toetertje]

Ik wilde vast wat onderdelen bestellen, maar hoe weet ik nu
welke spoelen ik nodig heb. Er zijn nogal wat soorten en diktes.

[toetertje]

Niemand die mij een beetje op weg kan helpen?

Ik denk dat ik voor de condensatoren allemaal audyn mkt neem van Rumoh.
Maar dan de spoelen nog.

[VintageHarry]

Over welk van de twee geposte filterschema's heb je het nu? Het bovenste is inclusief weerstandswaarden voor de spoelen.

[toetertje]

Het gaat inderdaad om het schema van wouter. Maar die weerstandswaarden komen niet overeen
met de inductiewaarde. Ook is die 0.51mH niet standaard. het wordt dan 0.49 of 0.56.
Ik denk dat ik dan beter de 0.56 kan pakken, die kan ik eventueel afwikkelen.

Dat geldt ook voor de weerstanden. Die worden dan 3.9 en 8.2 ohm.

[VintageHarry]

De tolerantie bij spoelen is meestal 10%. Een 0,56 afwikkelen is inderdaad de manier om het dichtst bij de aangegeven waarde te komen maar of je dan ook de aangegeven waarde voor de DC-weerstand bereikt? Allemaal nogal theoretisch, ook de units hebben immers weer enige tolerantie. En je meetapparatuur is vast ook niet perfect?

[toetertje]

Ik heb het een en ander besteld. Als alles binnen is, maar eens wat meten aan de
speakers. Met en zonder filter. Daarna kan ik altijd nog een beetje finetunen.

Ik zag even niet zo snel, wat nu het kantelpunt van het filter is.
Ik ben er al wel klaar voor.

[pappaleo]

Als de Rdc van een spoel 0R37 is in plaats van 0R45, dan hoor jij daar niks van.

[wouter]

Die midwoofers zijn een speciale 4 ohm versie, staan in serie. Met 8ohm als 2-weg lijkt me een spoel van 1.5mh of hoger noodzakelijk.

Waar staat die spoel waaraan je refereert?

[toetertje]

Ik gebruik het filter van jou wouter.
Dus voor de tweeter een 0,51 mH . Maar is een 0.56 mH geworden.
En voor de woofers een 1.8 mH.

[wouter]

Vreemd, dat filter zit er in en is onderwerp van verbetering. Dat filter slaat nergens op voor deze luidsprekers.
Het voorstel van Chris T is een eerste stap maar m.i. nog ver van wat het moet zijn.

Ik wil graag die dingen m'n huis uit dus ik zal eens haast maken met metingen....

[toetertje]

Oh, wat stom. Ik dacht dat het filter dat jij getekend hebt, het nieuwe filter was.
Maar, nu kan ik wel het orginele filter opbouwen met betere componenten. Alles is al besteld

[Jag]

Annuleren?

[toetertje]

Annuleren?

Heb er een mailtje aan gewaagd. Als het nog niet verzonden is,
heb ik er wel vertrouwen in dat het goed komt.

[toetertje]

Gelukkig kon ik de bestelling annuleren. (bedankt Rudy).

Nu hopen dat wouter, of iemand anders, tijd en zin heeft om eens met het filter te stoeien.

[toetertje]

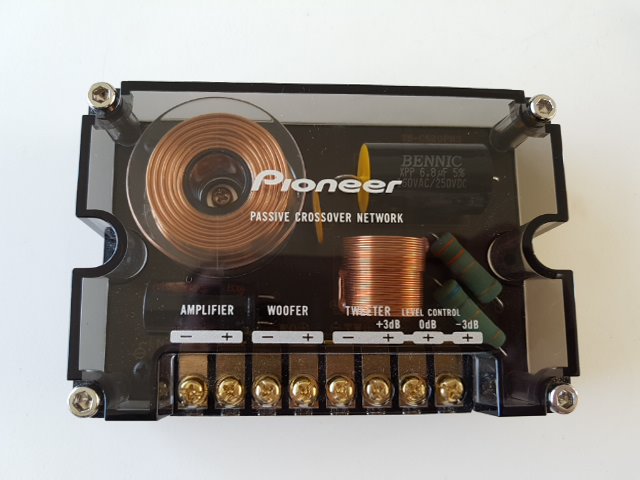

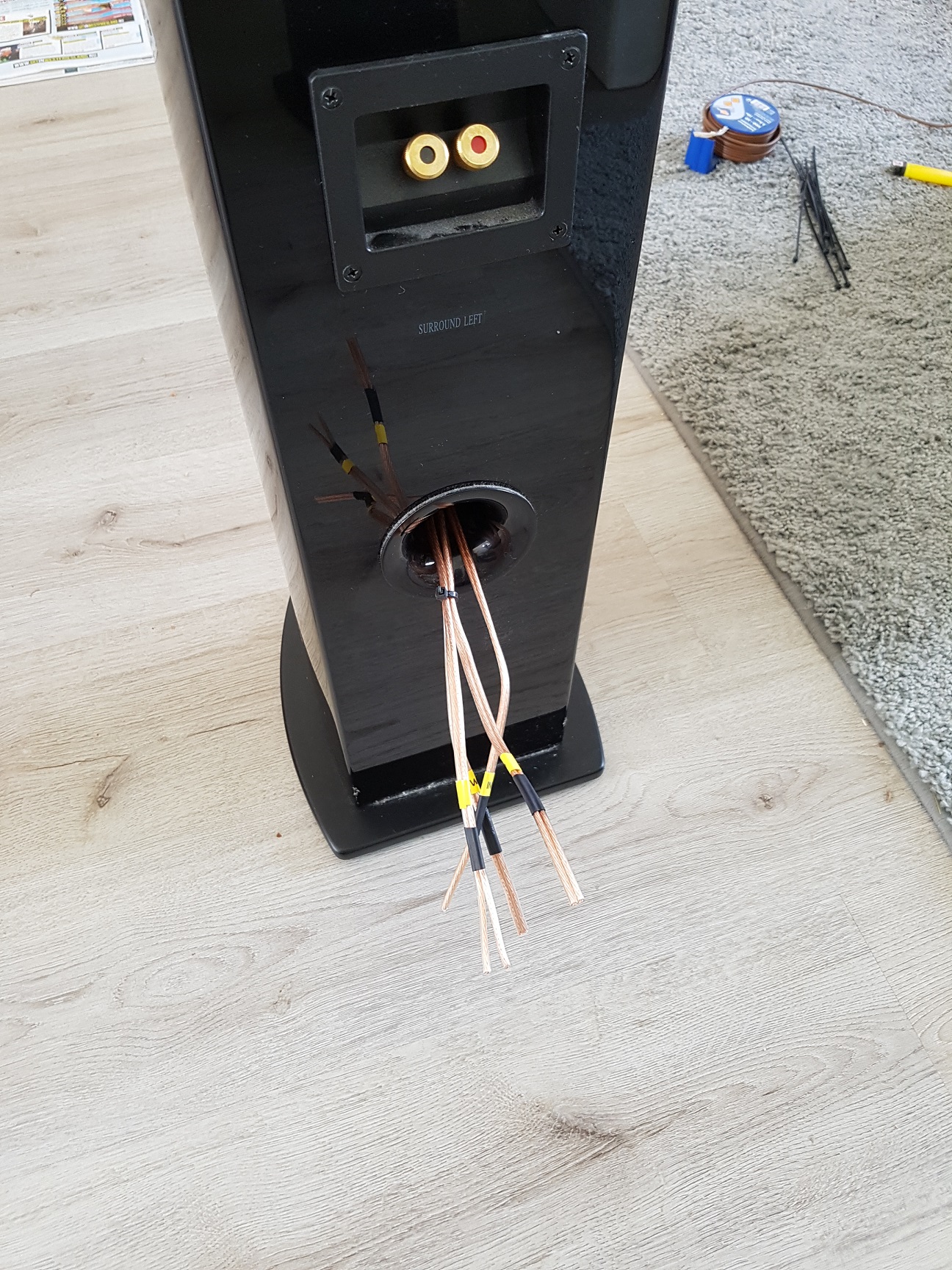

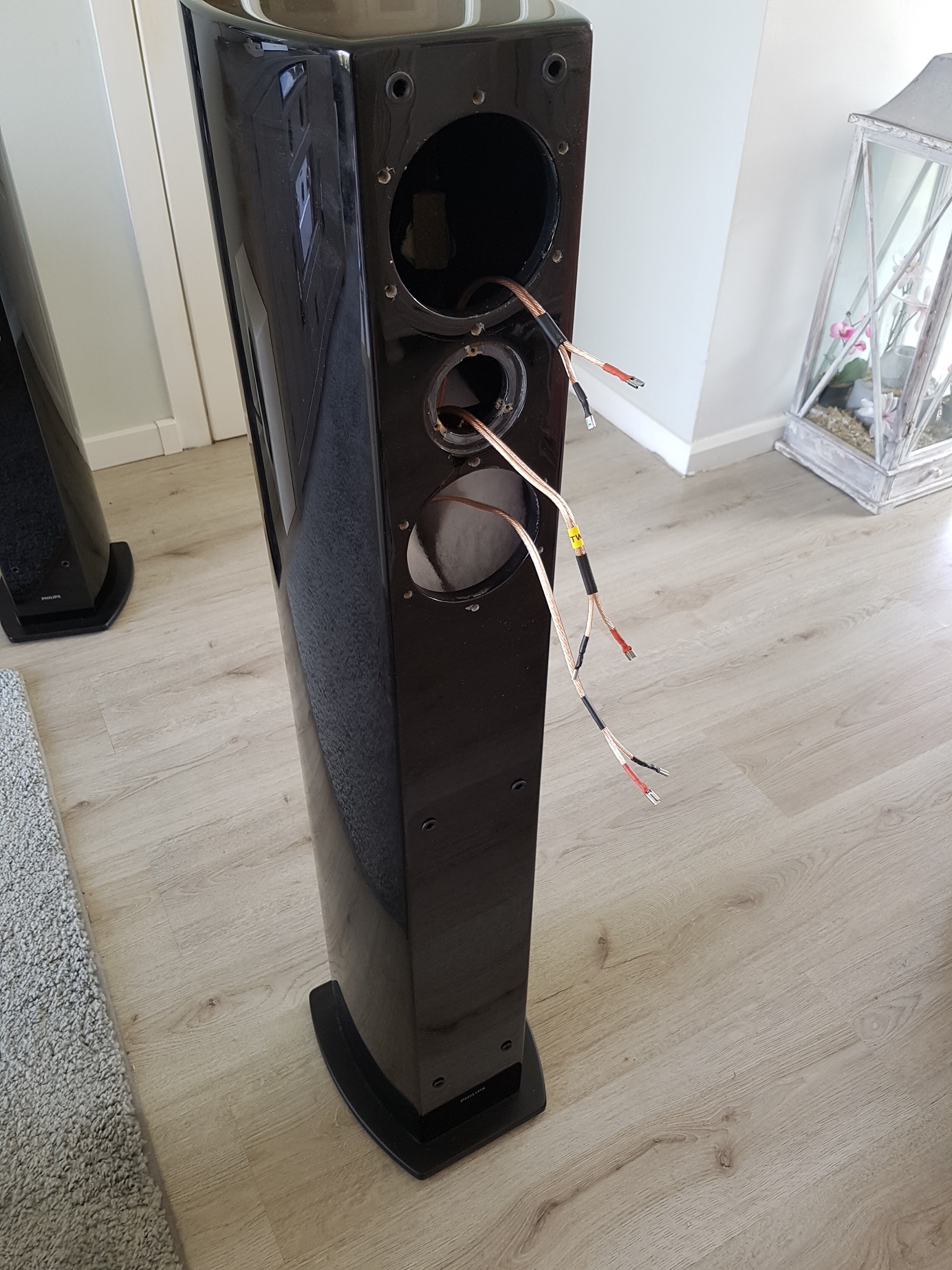

Omdat ik het toch heb liggen, kan ik het niet laten om het even te proberen.

[eijsbeer]

hallo allemaal . ik zal mij even voorstellen , de naam is mark en ben nieuw op het forum.ik ben op dit onderwerp terecht gekomen aangezien ik sinds kort ook 9900 zuilen in mijn bezit heb .ik ben een beetje beginnend speaker rommelaar en was toch ook wel nieuwsgierig naar de mogelijkheden om het filter aan te passen van deze speakers. nu is mijn vraag alleen .... het filtervoorstel van ronald is zo te zien een paralel filter . word de impedantie dan niet heel laag? de versterker is van 6 tot 16 ohm dus gaat dit dan werken? en is er iemand die een voorstel heeft voor een serie filter . en hoe zou die er dan uit komen te zien. wil ook wel een poging wagen naar aanpassen maar serie filters heb ik geen kaas van gegeten.

[Henkjan]

Hallo Mark, welkom hier.

Door de filterwerking staan de delen waar de impedantie laag is niet in het zelfde frequentiegebied parallel, 8 ohm staat dan parallel aan bv 32 ohm (mss kan iemand even een plaatje posten met de impedanties van de hoog en laag secties?)

[toetertje]

Hallo Mark,
ik ben dus ook met deze set bezig. Ik gebruik 5 van de 7 speakers.
Ik wil dan ook 5 speakers uitvoeren met een filter upgrade.
Zoals je misschien hebt gelezen, heb ik even een totaal ongeschikt
filter geplaatst. Maar, dit klinkt al zoveel beter, dat ze van mij voorlopig
even mogen blijven zitten.

[eijsbeer]

he ho mannen . vast bedankt voor de snelle reactie . maarrrrrr....... toetertje nu heb je op de gok dit filter geplaatst en dan gok ik dat dit ook gewoon parallel staat. en dus volgens mijn theorie houd je dan toch maar 1 ohm over als weerstand . is dit niet een beetje funest voor je versterker ? of hecht ik teveel wwarde aan die ohm weerstand .naar mijn idee zijn de woofers beide 4ohm en ik dacht de tweeter ook . (schroef hem zo is open om te meten) daar ben ik dan toch een beetje huiverig voor als het ware. het vervelende is dat ik geen elektra achtergrond heb en het moet doen met wat ik lees in dit soort forums . ga toch de tweeters is meten maar voor zo ver bedankt vast heren .ik kom er op terug.

[toetertje]

De woofers zijn inderdaad 4 ohm, de tweeters weet ik zo niet.
2 woofers parallel is inderdaad 2 ohm, maar door het filter is
de totale impedantie anders.
ik heb overigens met het gok filter, de woofers in serie staan.

[eijsbeer]

ah ok . ja snap het . is een twee weg filter natuurlijk. meet op de tweeter 3,2 overigens en op de woofers 3,8 . za t zelf nog te twijfelen om het een 3weg te maken voor zover de woofers echt laag aan kunnen dan . maar dan moet eerst de rekenmachine er weer overheen . haha nou ja blijft leuk om er mee te rommelen zal ik dan maar zeggen. wil me toch is gaan verdiepen in een serie filter of dat moglijk is . 1x laag 1x mid en 1x hoog . maar zou je dit doorzetten op al je speakers of toch later nog aanpassen op een uitgemeten filter?

[Jag]

Wellicht eerst maar eens verdiepen in parallel filters . 2,5weg zou misschien een optie zijn, maar had je al eens eerder een filter ontworpen?

[eijsbeer]

ben meer een beetje aan het experimenteren . zit nu in boxsim de gegevens in te voeren en is zien wat er uit komt . maar puntje bij paaltje is het antwoord eigenlijk nee dus....... maar zou dit te hoog gegrepen zijn voor een starter ? ben wel aan het inlezen op de materie maar zoals gezegd geen elektra achtergrond en dus professioneel freubelaar ander idd de lat wat lager liggen ....... alle hints zijn welkom
