Mini buizenampje tbv FM radio

[Barry2001]

Gaaf om te zien, die filmpjes, het betere werk.

Het inimddels wat opgebouwd en ben wat met de instellingen bezig geweest. Het versterkt, en behoorlijk ook, maar met nogal wat vervorming, gaat nog iets niet helemaal goed. Ik zie geen oscillatie trouwens op de uitgang.

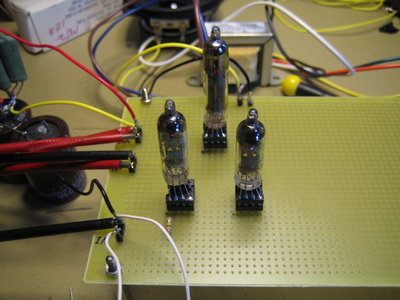

Zag Ronny in een ander draadje de buisjes op ic voeten gebruiken, heb dit ook gedaan, en die weer in een ic voetje gestoken. Zo kun je makkelijk buisjes wisselen indien nodig, werkt goed.

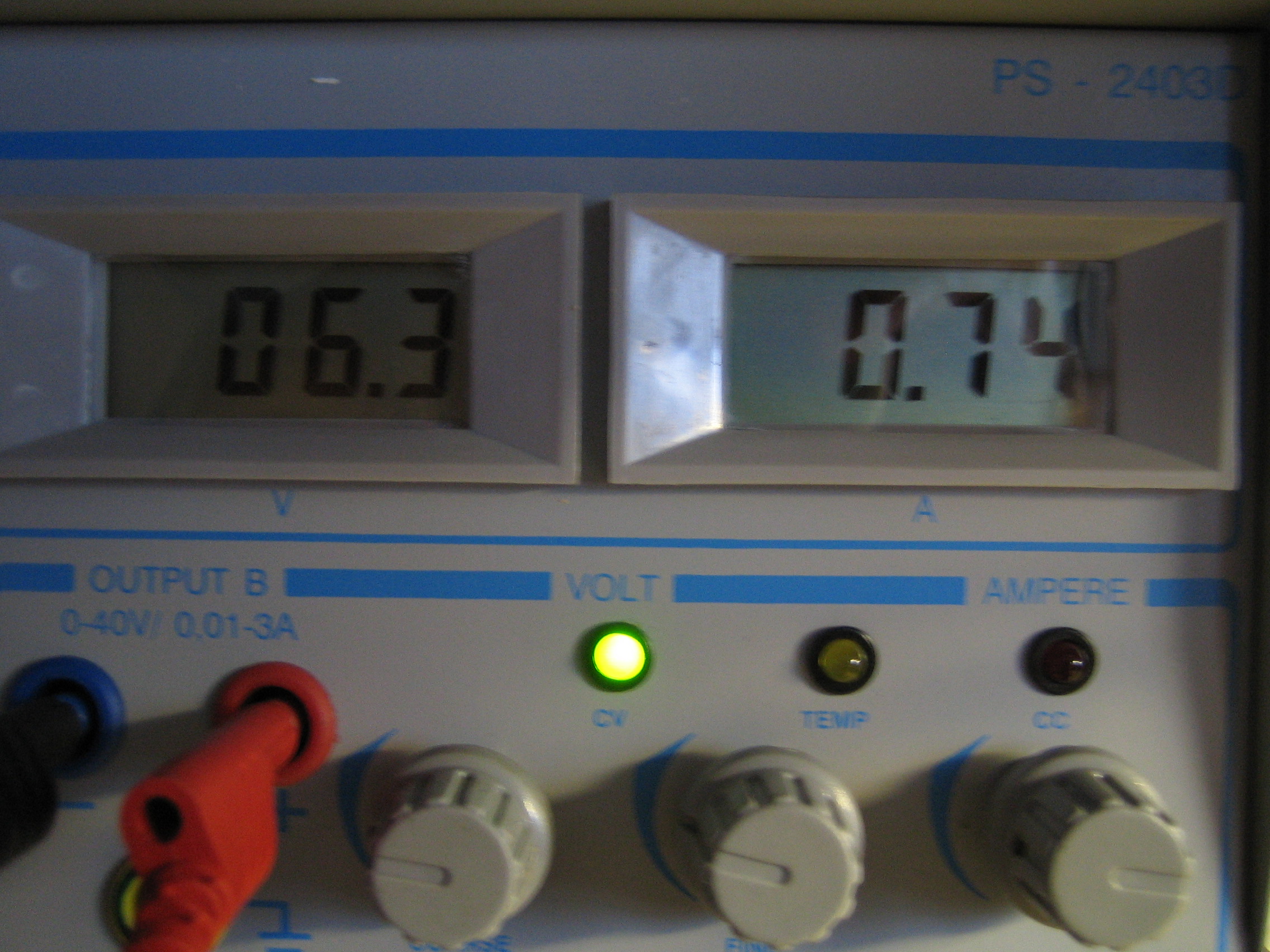

De gloei zit op een labvoeding, 750mA voor de 3 buisjes. Spanningen uit de trafo met gelijkrichter en elco zijn nu netjes 200V en 110V. Ik gebruik een trafo met sec 200V AC wat te hoog is, heb de variac nog op 175V staan, moet ik nog aanpassen.

Heb het schemaatje bijgevoegd met de aanpassingen. Heeft iemand een idee?

[Barry2001]

Oja, heb de voeding ook nog op de scoop bekeken, is schoon.

[Ah!buis]

Kijk,71V op het stuurrooster en 47mA,dat kan helemaal niet
Tenzij het buisje niet deugt,of onderdehand kapot is.Denk dat er sluiting zit bij de koppelcondensator 0,22µ .
Ondertussen ook wat gefrôbeld met dat klein speelgoed (virtueel ).En een voorstel .
Anne

[b_force]

Terugkoppelingen en buizen, ik heb het nooit begrepen.
(tenzij je nadruk wilt leggen op een bepaalde klank, maar dat is een ander verhaal)

[Ah!buis]

Voor het "buizengeluid" geen tegenkoppeling mmm....wie weet (smaak enzo)
Maar het moet niet te gek worden.Heb je de grafieken van die buisjes al 's bekeken (daar is de 6N16 heilig bij) om van de mini? UGT niet te spreken .
Om de boel nog een beetje recht te breien wat tegenkoppeling ,daarbij 10dB is toch niet veel .
Anne

[democles]

Zag Ronny in een ander draadje de buisjes op ic voeten gebruiken, heb dit ook gedaan, en die weer in een ic voetje gestoken. Zo kun je makkelijk buisjes wisselen indien nodig, werkt goed.

Goed idee

Als bij mij de voorversterker werkt,zal ik een printje ontwerpen en dit idee toepassen.........................

[Al vind ik wel dat die IC-pootjes een beetje te dicht op elkaar staan
misschien een IC-voet met 14 pennen toepassen,kan het om en om en heb je meer ruimte tussen de pennen ]

[Barry2001]

Kijk,71V op het stuurrooster en 47mA,dat kan helemaal niet
Tenzij het buisje niet deugt,of onderdehand kapot is.Denk dat er sluiting zit bij de koppelcondensator 0,22µ .
Ondertussen ook wat gefrôbeld met dat klein speelgoed (virtueel ).En een voorstel .
Anne

Ha Anne,

Die 71V/45mA is de kathode, niet het stuurrooster. Wat zowiezo zonde is in het schema dat ik nu gebruik is die spanningsval van 200V naar 110V, vanwege het 'in serie staan' van de 5840's. Er wordt nogal wat in de weerstand ertussen verstookt voor de k*t z'n viool.

Maar je bent aktief bezig geweest zien ik, ik wil het wel eens proberen. Ik kan eenvoudig op het experimenteerbordje de schakeling aanpassen. Ga ik doen, ik zal de bevindingen laten weten. In elk geval bedankt voor je moeite.

[Barry2001]

Voor het "buizengeluid" geen tegenkoppeling mmm....wie weet (smaak enzo)
Maar het moet niet te gek worden.Heb je de grafieken van die buisjes al 's bekeken (daar is de 6N16 heilig bij) om van de mini? UGT niet te spreken .
Om de boel nog een beetje recht te breien wat tegenkoppeling ,daarbij 10dB is toch niet veel .
Anne

Het is geen Hifi-High end mensen

[Barry2001]

Zag Ronny in een ander draadje de buisjes op ic voeten gebruiken, heb dit ook gedaan, en die weer in een ic voetje gestoken. Zo kun je makkelijk buisjes wisselen indien nodig, werkt goed.

Goed idee

Als bij mij de voorversterker werkt,zal ik een printje ontwerpen en dit idee toepassen.........................

[Al vind ik wel dat die IC-pootjes een beetje te dicht op elkaar staan
misschien een IC-voet met 14 pennen toepassen,kan het om en om en heb je meer ruimte tussen de pennen ]

Te dicht bij elkaar? nee, zie ik niet, ik laat het zo. Kijk wel uit met die draden uit elkaar trekken, heb het idee dat het niet veel kan hebben.

[democles]

Met de 6N16 geen problemen met de draden verder uit elkaar te trekken ,dat van die afstand is ook persoonlijk,kan ik de printbanen iets groter nemen

Er staat een OTK stempel op die buizen,,,geschikt voor millitaire gebruik,,,voor dat breken ben ik niet zo bang,,

[Ah!buis]

Die 71V/45mA is de kathode, niet het stuurrooster.

Nee,dat is de spanning tussen kathode en massa
En waar dacht je dat het stuurrooster z'n (gelijk)spanning vandaan heeft inderdaad
Dus,foute boel
Anne

[Barry2001]

Met de 6N16 geen problemen met de draden verder uit elkaar te trekken ,dat van die afstand is ook persoonlijk,kan ik de printbanen iets groter nemen

Er staat een OTK stempel op die buizen,,,geschikt voor millitaire gebruik,,,voor dat breken ben ik niet zo bang,,

In dat geval is het misschien beter de pitch wat groter te nemen ja. Mooi gedaan trouwens zo. Het voordeel van voetjes is dat bij experimenteren je snel en makkelijk een buisje kunt wisselen. En je zit wat korter op de buis zelf, stopweerstand ivm oscilleren e.d.

[Barry2001]

Die 71V/45mA is de kathode, niet het stuurrooster.

Nee,dat is de spanning tussen kathode en massa
En waar dacht je dat het stuurrooster z'n (gelijk)spanning vandaan heeft inderdaad
Dus,foute boel
Anne

Pcies, de spanning tussen kathode en massa. Heb de boel inmiddels ontmanteld en niet op het stuurrooster gemeten, die zal dan inderdaad wel te hoog zijn. Naja, heb er een paar liggen, ik zie het wel als íe naar de eeuwige jachtvelden is. Uch.

[nxs77]

Ik weet niet of je de tunertje al hebt besteld maar ik heb deze op ebay gevonden. Beetje hetzelfde idee maar dan wat luxer.

http://www.ebay.nl/itm/370480897834?ssP ... 1423.l2649

[Barry2001]

Ik weet niet of je de tunertje al hebt besteld maar ik heb deze op ebay gevonden. Beetje hetzelfde idee maar dan wat luxer.

http://www.ebay.nl/itm/370480897834?ssP ... 1423.l2649

Ja, die heb ik al wel gekocht, maar zitten nu nog steeds ergens op of boven de stille oceaan onderweg nog steeds...weet eigenlijk niet of zoiets met boot of vliegtuig gaat. Maar interessant dit, dank voor de tip, zal er eens over nadenken. RDS zit zeker niet op die andere modules.

[nxs77]

nee die van ebay vind ik dan wel een beetje aan de prijs maar dat hij stereo is en rds heeft vind ik wel een dikke plus punt.

Die module van jou is die mono?

[Barry2001]

Nee, heb er 2 besteld, zijn stereo met een mp3 player aan boord. Eentje daarvan houd ik zowiezo over, mag tegen kostprijs weg wat mij betreft. Vind die tip van jou erg interessant, even een nachtje over slapen.

[koifarm]

Barry, goed idee met dubbele buisvoetjes scheelt een boel gepruts.

Ronny

[koifarm]

Hier zijn zeer goede miniatuur uitgangstrafo's te koop.

http://www.roehrentechnik.de/html/bastel-au.html

[Barry2001]

Is praktisch Ronny, met die voetjes, zeker nu in het experimentele stadium. Mooie UGT's!

[Barry2001]

Heb het schakelingetje opgebouwd Anne, werkt uit de kunst!

Op de anode van de 5840 meet ik 88V, op de kathode 3.2V. Op de kathode van de 5902 zie ik 17V. De 140 en 150V staan er netjes.

Het ten doop gaan van de schakeling ging trouwens met een mooie fraaie explosie gepaard; ik had per ongeluk voor het 47uF elcootje op de 150V en UGT en laagspanningstype genomen. Was alweer even geleden, de laatste knal, je schrikt je toch altijd weer de rambam

Er staat nog 3mV prut op de uitgang, kan met name in het GND verhaal nog wel wat verbeteren, niet verontrustend. De gloei is trouwens DC vanaf een labvoeding, ik was van plan een 200V trafo met 6V aftakking te gebruiken, die staat met de variac nog primair op de halve netspanning oid, kan dus die 6V niet gebruiken. Komt voor deze toepassing herrie zat uit in elk geval.

De buisjes hebben de vorige exercitie allemaal overleefd. Mooie van buisjes, kunnen echt wat hebben.

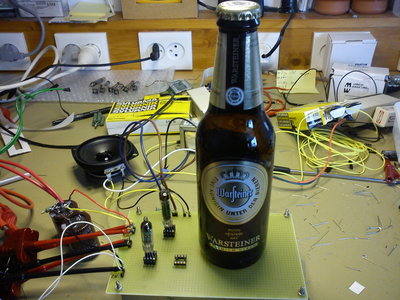

Nog 2 picjes van hoe het eruit ziet nu met de gebruikelijke bruine pater, om eens een idee te krijgen hoe klein het is.... en nog een 'live experience'
Nogmaals dank voor je genomen moeite Anne.

[youtube]http://www.youtube.com/watch?v=aOfB4umQ ... ature=plcp[/youtube]

[koifarm]

Barry, als de anodevoeding een lage rimpel heeft( < 1mV). Dan kun je de - van de anodevoeding aan de - van de gloeispanning verbinden voor als je dit nog niet hebt gedaan. Anders eerst zorgen dat je anodevoeding beter wordt gestabiliseerd/afgevlakt.

Ronny

[Barry2001]

Barry, als de anodevoeding een lage rimpel heeft( < 1mV). Dan kun je de - van de anodevoeding aan de - van de gloeispanning verbinden voor als je dit nog niet hebt gedaan. Anders eerst zorgen dat je anodevoeding beter wordt gestabiliseerd/afgevlakt.

Ronny

Ok Ronny. Zal eerst het GND verhaal eens netjes op orde maken, ging me in eerste instantie erom of het zou werken. En het is nauwelijks hoorbaar, heb bv ook de ingang onafgeschermd aangesloten, zal vast ook nog wel wat oppikken.

Wordt vervolgd, morgen eerst een dag motorbeurs Utrecht overleven

[TubeHead]

Jaaaaa leuk leuk ! In het laatste stukje is wel wat "laag" te horen. Gaat helemaal goed komen

[Barry2001]

Jaaaaa leuk leuk ! In het laatste stukje is wel wat "laag" te horen. Gaat helemaal goed komen

De 'fluwelen' stem van Mevr. Gerrard doet het geluid van de camera wat over de nek gaan ja Ach, het klinkt portable maar zeker niet verkeerd, als die Visaton's in een behuizing komen zul je er nog helemaal wel behoorlijk stuk laag uit kunnen halen. Zeker met een desktop radio als dit moet je hier wel mee uitkijken, dat je niet alleen laag hoort als het ding op kantoorniveau staat, ga ik nog wat mee experimenteren. Maar so far so good..
