ringkernen parallel zetten?

[Erwin]

Ik zoek nog een leuk mono/gebrugde versterker voor een klein subje.
Hoeft niets speciaal te zijn en ben bereid bij te betalen.
Misschien kunnen we elkaar zo helpen!

Ik heb eventueel de volgende subwoofer versterker voor je liggen kan en klaar gebouwd en getest.

http://sound.westhost.com/p68-pic.jpg


Hier de specs voor het project: http://sound.westhost.com/project68.htm

[ldm-tuning]

Wat wil je er eventueel voor hebben?

[Erwin]

Ik wil wel ruilen tegen een paar ringkerntjes.
Maar ik vroeg me net af wat jij wilt bereiken?

Aan deze zware Sub versterker 300W heb je niet zoveel als je hem gaat aansturen met 22V 1,4A

Als je iets met je eigen ringkernen wil doen dan kun je beter twee versterkers bridgen en voeden met twee "paralelle" rinkernen van 22V. Dan krijg je tenminste genoeg vermogen voor een Subje.

Hoeveel vermogen heb je nodig voor je Subje?
Wat is de impedantie van de Subwoofer?
Zit hij in een gesloten kast?

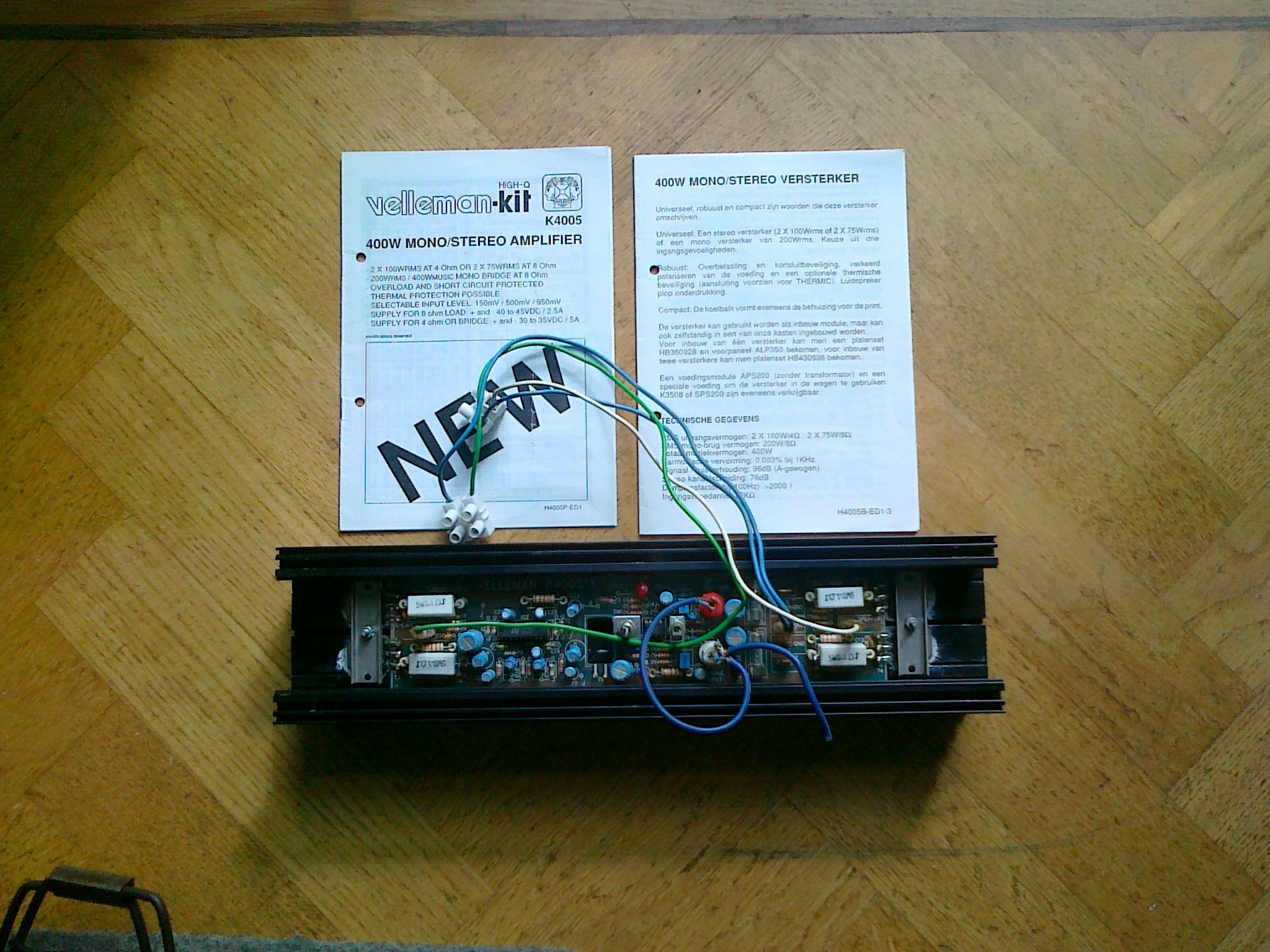

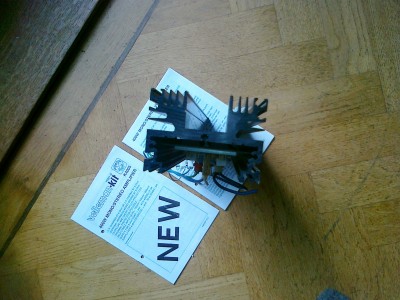

Wat dacht je van deze vellman kit? Die kun je standaard bridgen!

Zit dikke koeling bij die je zo tegen een kast kan schroeven. Snel klaar!

Deze versterker kan volgens Velleman 200W RMS gebridged aan (8 Ohm)

[ldm-tuning]

Ik denk ook dat hij wat aan de zware kant is.
Overigens zijn die kleine ringkernen niet de enigste transformatoren die ik bezit.
Maar ik sta op het punt deze versterker te bestellen http://www.okaphone.com/artikel.asp?id=451501
En dan ga ik de ripole sub bouwen uit dit topic http://www.zelfbouwaudio.nl/forum/viewt ... 15&t=10297
Het ontwerp spreekt mij wel aan,en dan wordt het een echte actieve budget sub.
Ik weet niet of jouw versterker hier geschikt voor is? en wat voor condensatoren heb je dan nodig?

[Erwin]

Ja, `budget` spreekt mij wel aan. Had ik ooit maar gewoon dat setje bij de MediaMarkt gekocht. Dat had een hoop tijd en geld gescheeld

Maar als je echt budget wil gaan kun je ook een TDA7294 of LM3875 gebruiken. In de datasheets vind je zelfs een schema om ze te bridgen, maar ik betwijfel of je dat nodig hebt. Voor een ripole woofer heb je niet veel vermogen nodig om hem tegen zijn X-max aan te duwen. Bruut vermogen is vooral nodig bij gesloten subs als je actief gaat corrigeren.

TIP: Voordeel van een Integrated Power OpAmpje is dat hij intern beveiligd is tegen kortsluiting en oververhitting!

Natuurlijk heb ik ook een LM3875 of TDA7294 voor je liggen in ruil voor een ringkerntje

[ldm-tuning]

Natuurlijk heb ik ook een LM3875 of TDA7294 voor je liggen in ruil voor een ringkerntje

Zijn deze opgebouwd?
Ik heb geen mogelijkheid om een pcb te maken,ik werk in de machinebouw en daar doen we zulk fijn werk niet.

En ik weet dat gewoon een sub. kopen vaak goedkoper uitpakt maar als je hem zelf bouwt klinkt hij voor je gevoel al beter.

[Erwin]

Die laatste opmerking ben ik het helemaal mee eens.
Weet je, misschien ga ik wel met je mee doen.
Budget style maar wel volgens het boekje

Ik ben ook wel benieuwd wat een budget ri/di-pole woofer te bieden heeft.
Het zal nooit in de buurt komen van een BR of gesloten system qua laag & geluidsdruk maar ik ben wel benieuwd hoe het klinkt.

Ben nu nog bezig met mijn home cinema sub-woofertjes. Die zijn bijna af.

Hmmm een dipole sub... ?

[Erwin]

En ik heb misschien nog wel een kant en klaar printje liggen

[Erwin]

Ripole± dus zo iets:

http://www.lautsprechershop.de/hifi/ind ... pol_en.htm

[ldm-tuning]

Of zoiets http://www.zelfbouwaudio.nl/forum/viewt ... 15&t=10297
Misschien iets met een Mivoc driver?

[riktw]

hmm, hoeveel ringkernen gaan er in een pakketje, 2 of 4 stuks vind ik wel leuk.
en die 6,75 verzenden is wel te doen als ik er 2 of 4 haal.

[ldm-tuning]

Pakketje gaat tot 10 kilo dus daar passen er een hele hoop in.
Zeg maar hoeveel je er wil.

[Erwin]

En ik heb misschien nog wel een kant en klaar printje liggen

Wat dacht je hiervan. 2 x TDA7294 kant en klaar op een printje.
Op deze foto is nu een beetje ge-hot-wired maar hij werkt netjes en is stil (geen brom).

ruilen voor drie ringkerntjes?

[ldm-tuning]

Hallo,

En ik vind 3 ringkernen een goede ruil.
Is die versterker te bruggen?
En ik heb dan alleen nog een voeding met wat elko's nodig?
Moet ik de ringkernen opsturen?
Of kom je ze halen?


Groeten Leon de Mooij

[Erwin]

Ik zal even kijken of er een collega in de buurt woont.
Dan kunnen we het wellicht ruilen zonder tussenkomst van TNT.

In principe is elke stereo versterker te bridgen.
Er zijn wel een aantal randvoorwaarden!

http://sound.westhost.com/project14.htm

Voor jouw Ripole project hoef je waarschijnlijk heb je geen bridge nodig.
De TDA7294 kan max 100 Watt (Music vermogen) leveren en dat is meer dan genoeg om elke speaker in een Ripole configuratie aan stukken te scheuren.
Zelfs een Peerless XLS rek je je daarmee uit zijn voegen

[Erwin]

Nav. je pb:

Ja die F-mods is niet echt de meest elegante oplossing als sub-woofer filter.

Ik had ergens gelezen dat die Ri-pole ook nog actieve correctie nodig heeft. Dat lukt zeker niet met die passieve "f-mods". Er stond alleen niet bij hoeveel er gecorrigeerd moest worden. Het zal waarschijnlijk wel 6dB per octaaf zijn zoals bij een di-pole.

Ik zou als ik jou was en rekening houdend met de wensen van de welstandscommisie die di-pole speakers zo laag mogelijk inzetten en aanvullen met stereo ri-pole subs als je tenminste helemaal di-pole / ri-pole wilt gaan.

Ik kan je wel helpen met de schema's voor de actieve correctie filters maar je zal dan toch ook echt een soldeerbout moeten aanschaffen.
Een paar actieve filters bouwen op een experimenteerprintje is een koud kunstje. Als je een beetje handig bent lukt dat zeker.

[Erwin]

En ik heb je versterker printje netjes af gemaakt.
Hij heeft nu twee bipolaire ingangs condensatoren van 2.2uF
Daardoor gaat hij lekker laag.

Zie gesimuleerde karakteristiek:

Hij duikt netjes na de 20Hz naar beneden.

Dit is het vereenvoudigde schema dat ik heb gebruiket voor de simulatie
Weliswaar gebaseerd op eengewone OpAmp TL072 maar als je die ideal verondersteld is dat prima

Schema versterker.PNG (5.13 KiB) 199 keer bekeken

[ldm-tuning]

De soldeerbout heb ik wel.
Ik bouw speciaal machines in de tuinbouw voor mijn werk dus ik kan best wel wat rommelen.
Alleen heb ik niet de kennis van dit soort dingen.
