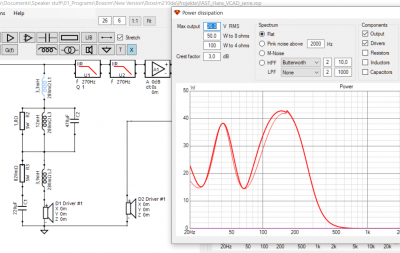

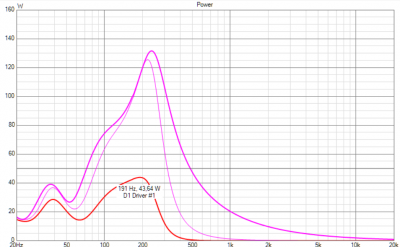

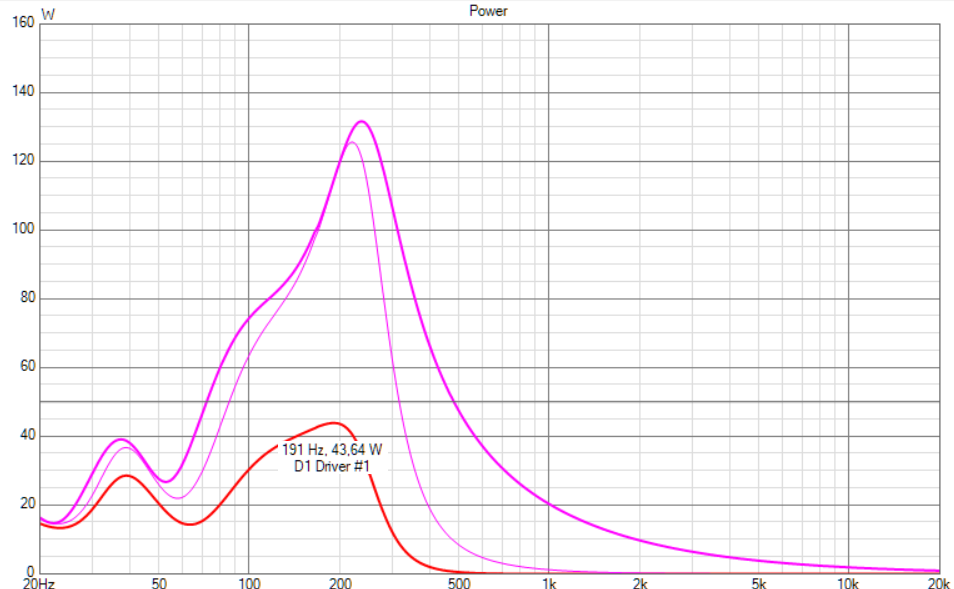

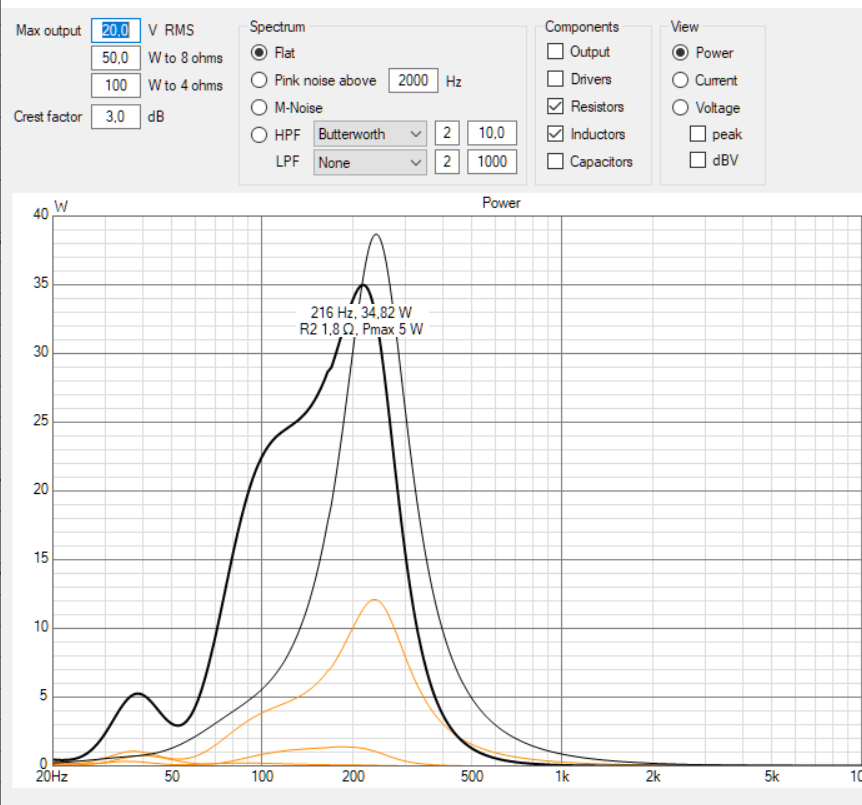

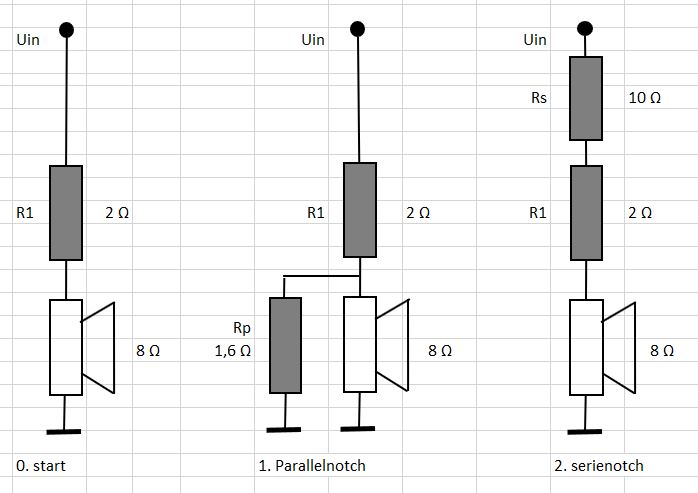

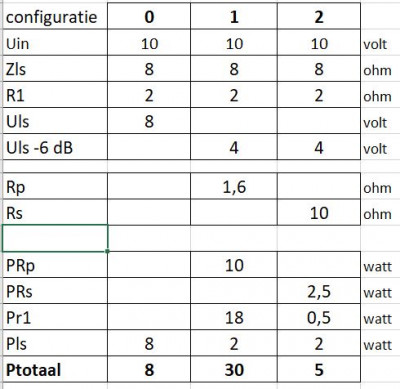

Zie de power disspiation curve.Hans Nootdorp schreef: ↑do 02 dec 2021, 21:12Bart, bedankt voor deze info.
De FR ziet er zo netjes uit. En geen draak van een filter, toch...?
Allen wel een erg lage gevoeligheid, ja.
Nog wat vraagjes:
Wat zijn de maten de BRpijp.
Ik vermoed dat dat netto kastmaten zijn. Klopt dat?
En heb je de E-150 woofer in 4 ohm of 8 ohm gesimuleerd. Als ik kijk naar het impedantieverloop in de sim, vermoed ik 4 ohm, dus met 1 spreekspoel. Klopt dat? Wat gebeurt er als de spreekspoelen in serie worden gezet? Dan 3 dB hogere gevoeligheid, denk ik. Of niet?
De TSparameters veranderen niet met 1 of 2 spreekspoelen, toch?
Ik snap niet helemaal waarom in de 2e reeks grafiekjes de FR recht naar voren al die dips geeft, het LPF van de woofer verzwakt dan toch al zo sterk dat zijn output bij 3 kHz toch erg laag zal zijn. Met 3e orde filter schat ik zo'n 50 dB. Hoe kunnen er dan toch zulke diepe dips optreden?
En dit heeft dan toch zeker iedere sidewoofer?
Ik snap niet dat je zegt "Bij 500Hz is het verschil ongeveer 2-3dB dat zou ik nog net acceptabel vinden."....
En zou een Wavecor SW-146 op dezelfde lage gevoeligheid uitkomen?
Ik zie persoonlijk niet heel graag 12mH spoelen en condensatoren boven de 68uF in mijn filter eigenlijk.
Dus die draak is denk ik wel een persoonlijke?

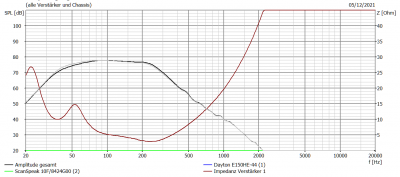

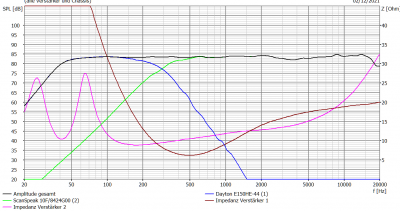

Dit is de E150 met spoelen in SERIE, dus wel degelijk 8 ohm en geen 4ohm.
Met 1 spreekspoel zal de speaker trouwens ook totaal anders werken!
(en ook andere T/S geven)

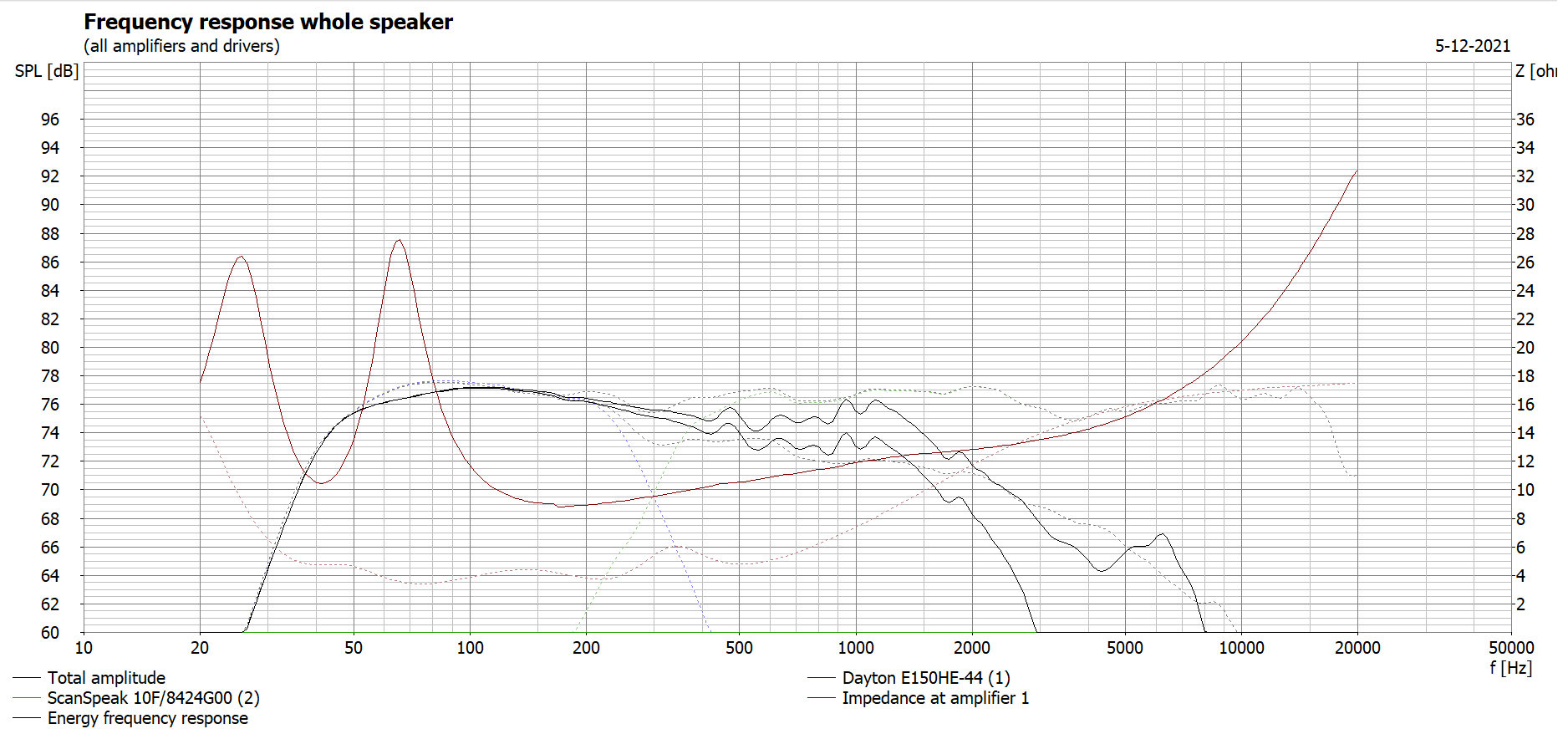

De grafiek is weergegeven ZONDER filter om juist de effecten te laten zien.
Die dippen is nu juist letterlijk het effect van interferentie van de conus, of te wel bundeling.
Aangezien er een looptijd verschil is door de diameter van de conus zelf.
Normaliter krijg je deze off-axis links en recht natuurlijk.
We luisteren nu letterlijk 90 graden gedraaid.
Dus ja, letterlijk elke speaker heeft dit.
Als je op tijd filtert, heb je daar idd geen last meer van, dat klopt.
Die 500Hz slaat op de off-axis grafieken en bij welke frequentie ze gaan verschillen en hoeveel.
Met een 2e orde filter is het dubieus, met een 4e orde filter zou ik het nog net aandurven, maar in dit specifieke geval wel de absolute grens.
De lage gevoeligheid komt al door de speaker zelf.
Die zit namelijk op net geen 83dB/W
Daar gaat de bafflestep nog vanaf, houdt je 77dB over.
De wavecor zit op ongeveer 2dB hoger, kom je uit op 80dB.
Hoewel de 8 ohm variant niet lekker speelt in 7-8 liter.
Of als ik een Sonos of Bose speaker wil, want tegen dat soort bedragen kun je niet op ontwerpen. Soundlink Mini of Bose Music Monitor, waanzinnig goed ontworpen!
En volgens mij ook nooit nodig gehad...
