buizen correctie toonregeling voor hoog en laag bij 78 toeren platen

[democles]

Zeg niet te snel nutteloos.........
Deze is voor mijn DAC,s en was bedoeld voor 78T platen

[hannesie]

Welke Dac bedoel je dan?
Is het dan analoog filteren op het resultaat van het digitale output wat je dan corrigeert.

[democles]

Ja.
Bij al mijn DAC,s.
Het ding doet eigenlijk 2 dingen.
Het corrigeert het laag bij de buizenversterkers,altijd een manco van buizenspul en het maakt het digitale ruimtelijker analoger en gedetailleerder.
Als je dit gehoord hebt wil je niet meer terug.
Vandaar de tweede bouw.

[hannesie]

Als je dit gehoord hebt wil je niet meer terug.
Vandaar de tweede bouw.

Voor deze keer geloof ik je. .....!!

[democles]

Ook

Bij mijn kameraad draait het ding alle dagen.
Er is dus overleg over wat anders moet en wat niet.
Mij verbaast het dat ik geen super duper condensatoren hoef te gebruiken voor dit resultaat,gewoon condensatoren met een goede kwaliteit en goed uitgemeten.

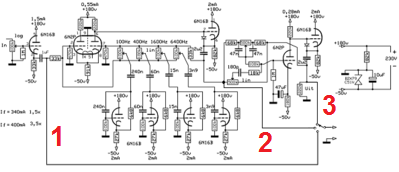

De eerste heeft 3 standen.
Stand 1 is een soort bypass,waarbij het geluid enkel over een buis kathodevolger staat,
Stand 2 dan staan de eerste 4 regelaars tot je beschikking.
Stand 3 voegt de regeling voor laag en hoog toe die de ruimtelijkheid van het geluid en detaillering vergroot.

Mijn kameraad is heel blij met de 3 standen,hij benoemd ze als:
Stand 1, normaal iets gelifte weergave,leuk voor alledaags achtergrond.
Stand 2,de live luisterstand
Stand3,de artiest staat voor me en is tastbaar aanwezig.

Alle platen worden over dit ding gedraaid en alleen aangepast bij 78t platen.
Voor de rest is het 1 maal instellen en dat was het dan.

Voor mijn DAC,s geld hetzelfde.

[hannesie]

Als het doet wat jij belangrijk vind, en je bent helemaal in de gloria, wat boeit het dan wat een ander er van vindt ?


Het naar je zin hebben is wel veel belangrijker in deze tijd met veel onzekere dingen, en je oren zijn van jou......!!!

[democles]

Als het doet wat jij belangrijk vind, en je bent helemaal in de gloria, wat boeit het dan wat een ander er van vindt ?

Niets!

De gesprekken met mijn kameraad gaan over de functionaliteit van het ding en dat neem ik mee in deze bouw.

[hannesie]

Prima uitgangspunt

[democles]

Even verder........

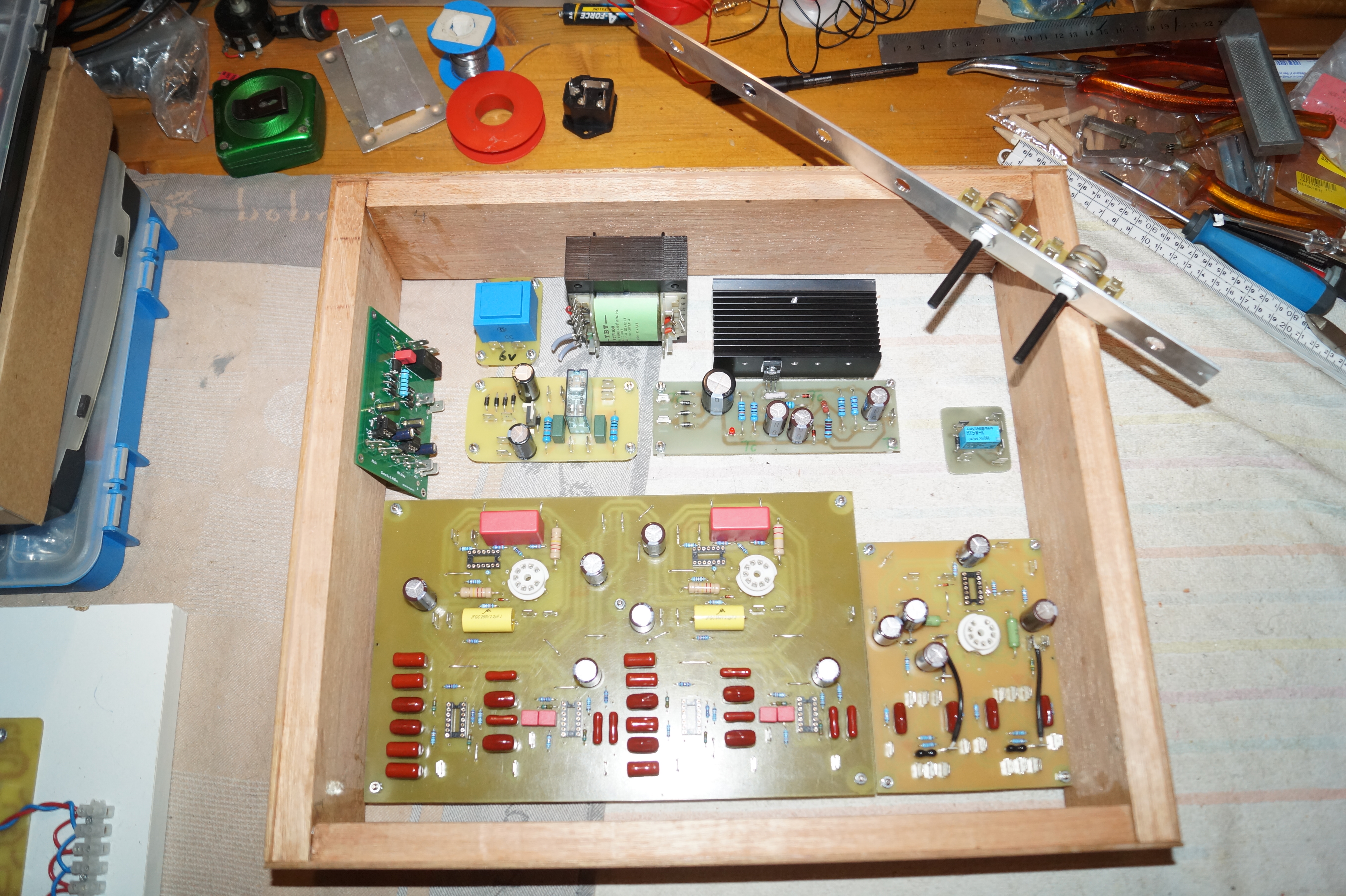

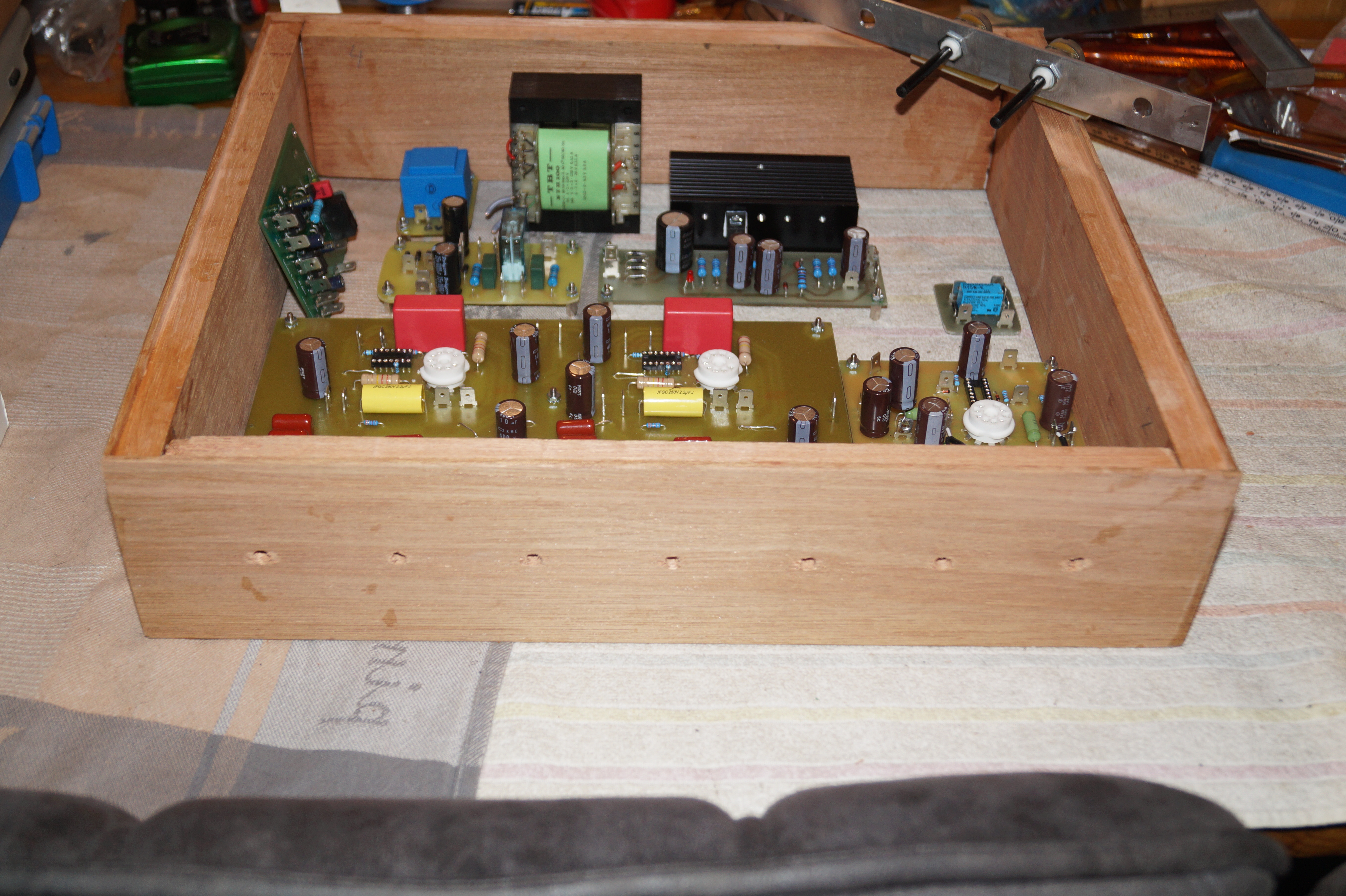

Vandaag de bekisting in elkaar gelijmd de bevestiging rail voor de potmeters gemaakt en al vast wat gaten in de kast geboord.
Dan maar even een pas momentje,dit gaat passen

[OpaBert]

Tijd hier niet geweest , beetje uit mn doen met een en ander en mn gewoontes zijn per ongeluk gewijzigd
En hier niet trouw meer geweest Maar je zal me niet gemist hebben leuk dat je dit doet voor je kameraad
En dat hij er zo tevreden over is leuk dat je al weer iets nieuws gaat bouwen
Mn frontplaten mono bill 3 zijn door keesfrees mooi gefreesd
Verwacht volgende week de bovenplaat te frezen
En dan wil een balletje opgooien bij een bedrijf wat poeder coating doet
Ben benieuwd wat een paar plaatjes kost , misschien even duur als een paar spuitbussen

[democles]

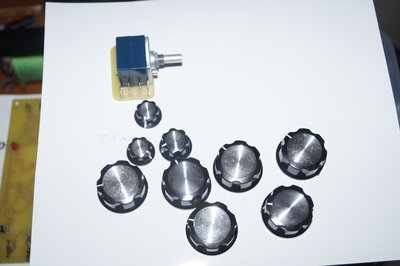

De potmeter rail is klaar,pot,s zitten er op.
Knoppen zijn binnen.
Maar de rest wil niet echt vlotten!!
De veestapel heeft mijn bakje gekaapt.
Ik ben volledig lam gelegd
Covid gestres, de bananen republiek NL valt , en dan tot slot nemen de huisdieren de macht over.
Waar gaat dat heen?
Dan maar even een filmpje kijken ,,Zeitgeist,,even relaxen moet kunnen.............

[Ah!buis]

Die ligt er lekker
Maar voor jou nog lang geen


Anne

[democles]

Zit nog te dubben over een ingangskeuze schakelaar en de plaatsing van de volume pot.
Een ingangskeuze i.v.m. meerdere dac,s aan kunnen sluiten en in realtime de verschillen te kunnen duiden,omdat je geheugen maar een 3 seconden herinnering heeft kwa geluid.
Nog even een tijdje tegenaan kijken dan vind ik wel de oplossing.
Voor de eindcondensatoren had ik iets van 4,7uF gevonden,beetje over de top (past wel bij het overdaad schema ),maar kon de verleiding niet weerstaan en wil graag weten of het wat geeft.
Wel dikke dingen,dus dat word ook weer passen en meten.

[Ah!buis]

Wel dikke dingen,dus dat word ook weer passen en meten.

Och, als de kat eruit is heb je weer plaats genoeg
Anne

[democles]

Hoi,Anne
Had de voeding onbelast gemeten.
-50v is stabiel,maar de 180v kruipt 0,3v heen en weer.
Wat te doen?
-eerst wachten wat het belast doet?
-de gate weerstand vergroten of nog dichter tegen de gate monteren (nu 1cm ruimte)?
-de gate van de Fet voorzien van een koolstof kraal?

[Ah!buis]

-50v is stabiel,maar de 180v kruipt 0,3v heen en weer.
Wat te doen?

Datzelfde vertelde je ook bij de eerste uitvoering.
Niks meer over gehoord, was blijkbaar geen probleem.
Probeer 's een C over de 180k aan de basis van de BF420, bijv 100n.
Anne

[democles]

Ja bij de eerste hetzelfde.
Bij de belasting geen probleem meer,niet te horen.
Maar het waarom was meer een vraag.
100nF er bij is altijd te proberen.
Bedankt Anne

[Ah!buis]

Ja bij de eerste hetzelfde.
Bij de belasting geen probleem meer,niet te horen.
Maar het waarom was meer een vraag.

Zou ook kunnen dat de 10µF aan de uitgang (tussen +180 en -50) wat klein is.Met de rest van de schakeling eraan komt er capaciteit bij en is 't dan over.
Anne

[democles]

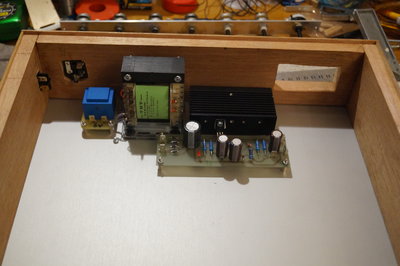

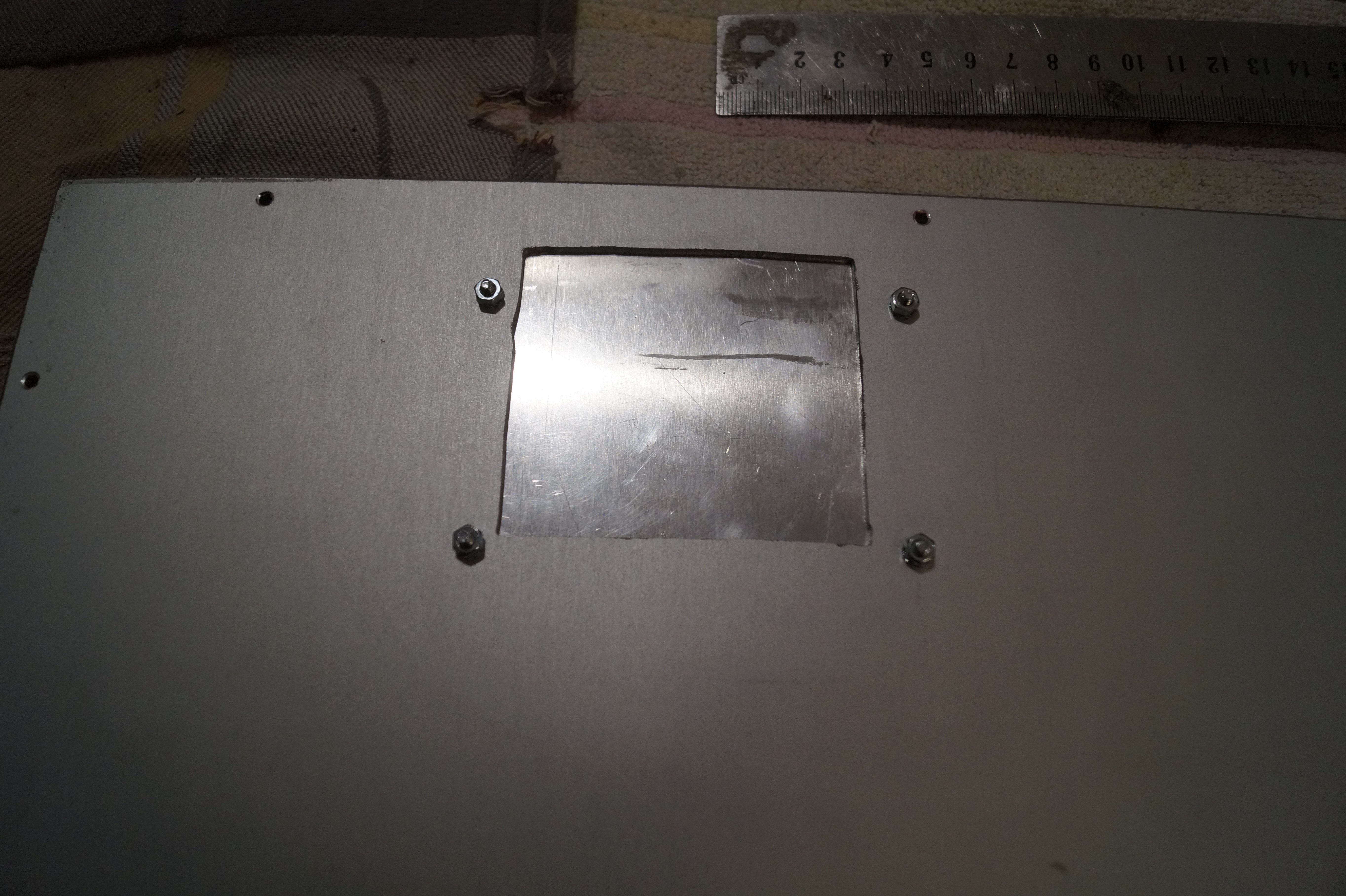

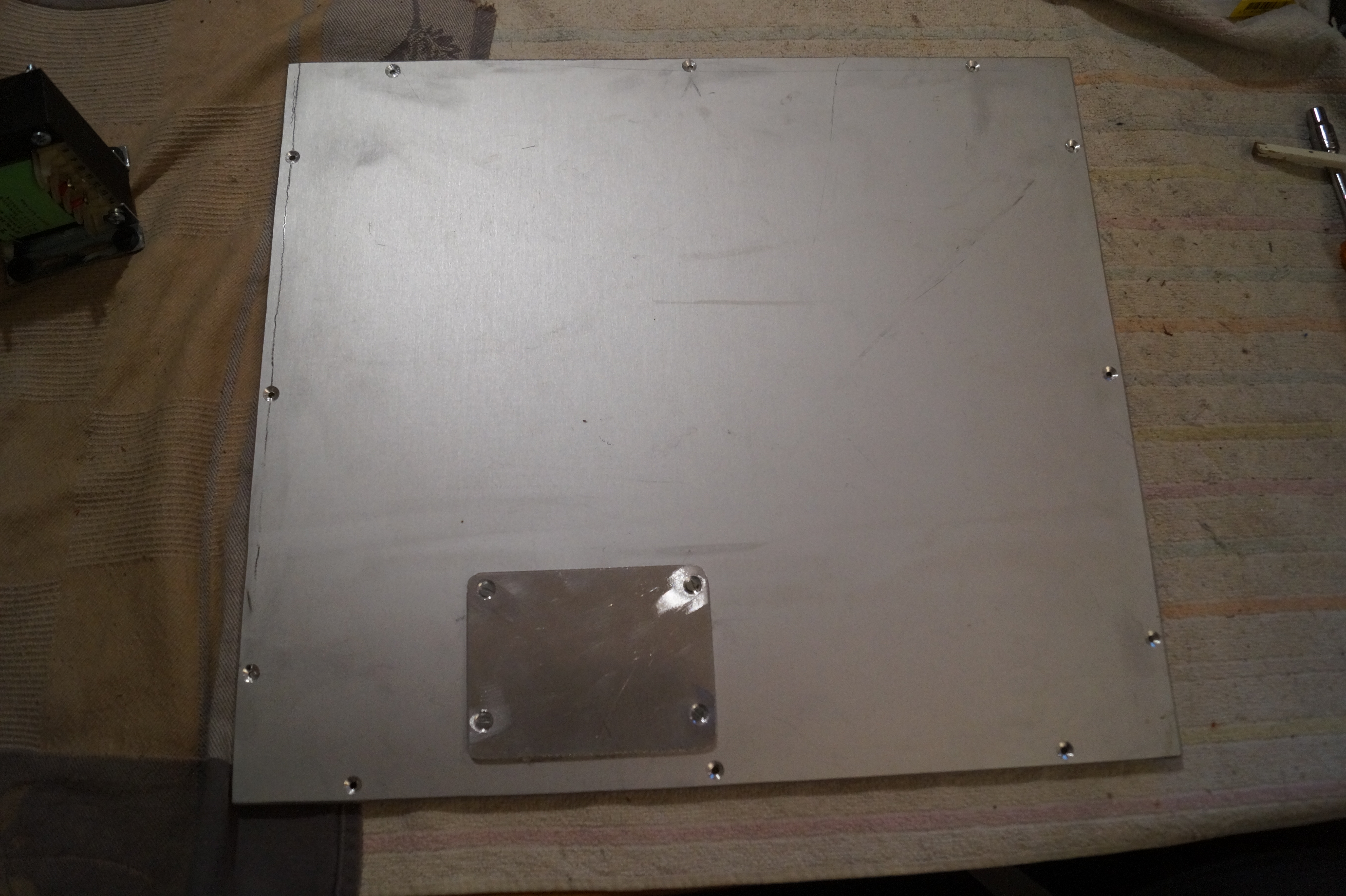

Ondertussen de bodemplaat pas gemaakt.

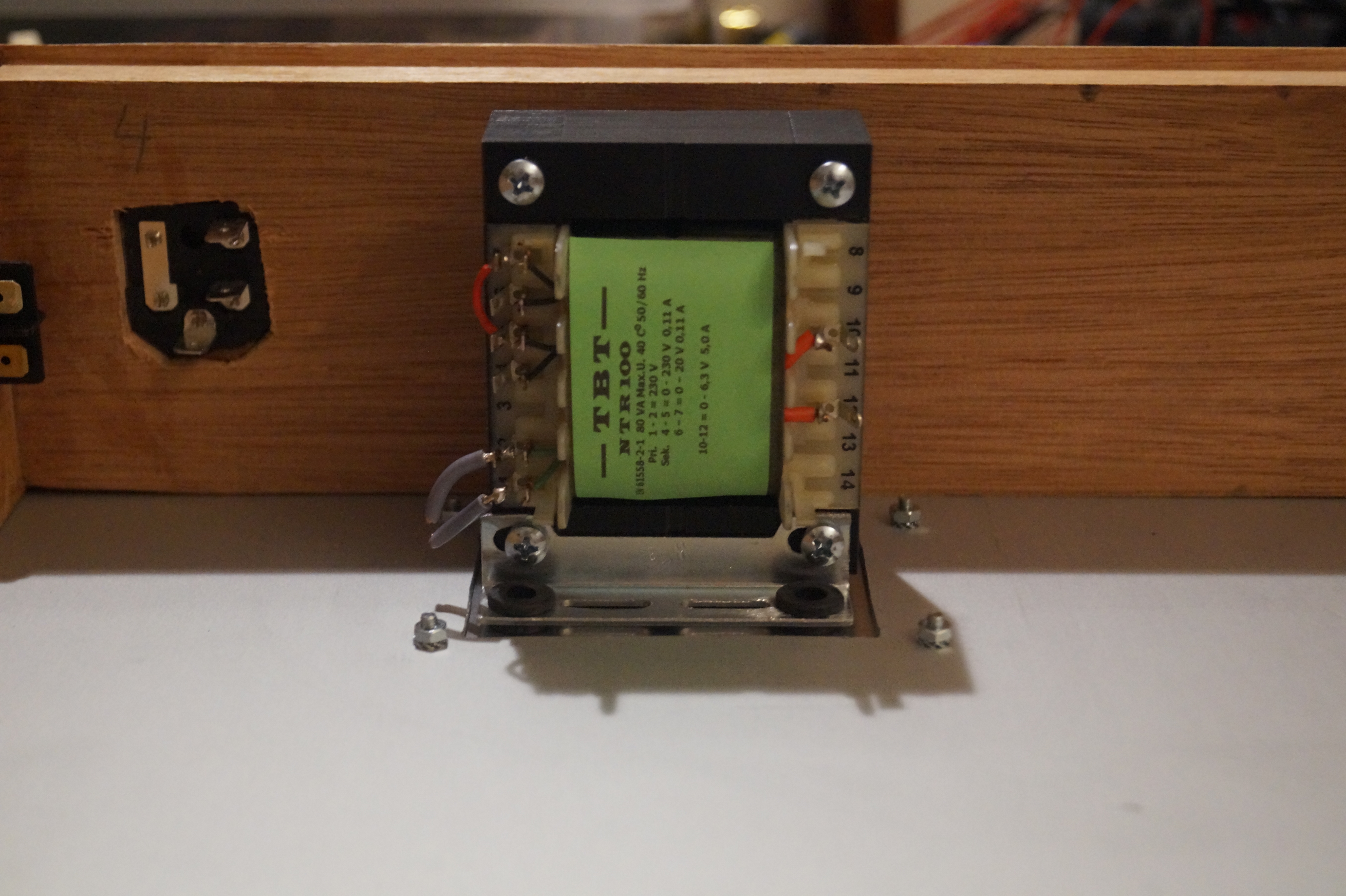

Kom dan weer met het probleem dat de trafo net een mm te hoog staat en de deksel later tegen de trafo zit.
Om dit op te lossen de bodemplaat voorzien van een extra plaatje,zodat de trafo wat lager komt.

En zo past de rest er ook nog in.

[Barry2001]

Euh. Dan zet je de trafo toch op z’n kant.

[democles]

Geprobeerd, maar kwam niet goed uit.
Zoals nu een ringetje er tussen,is het ook gelijk beluchting.

[democles]

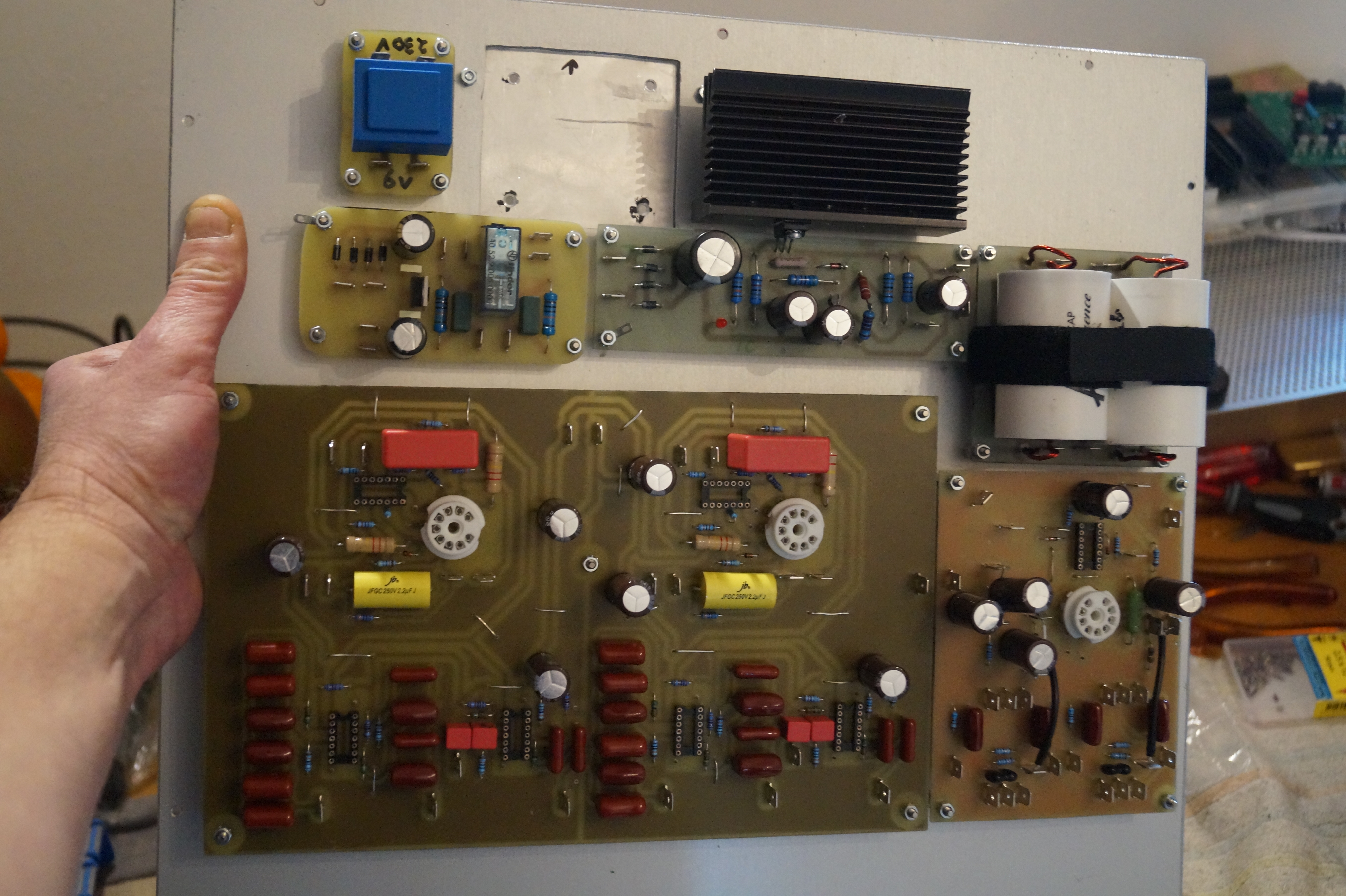

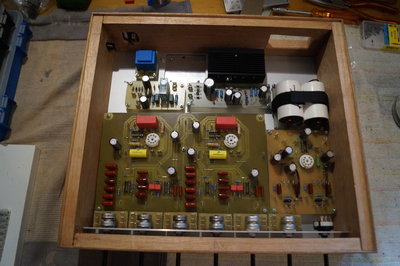

M.b.v. de klei methode de gaten in de bodemplaat geboord en de printen er in geschroefd.
Volgende stap is de volume pot en ingangskeuze schakelaar.
Daarna kan alles weer los voor de beluchting gaten in de bodem.

[democles]

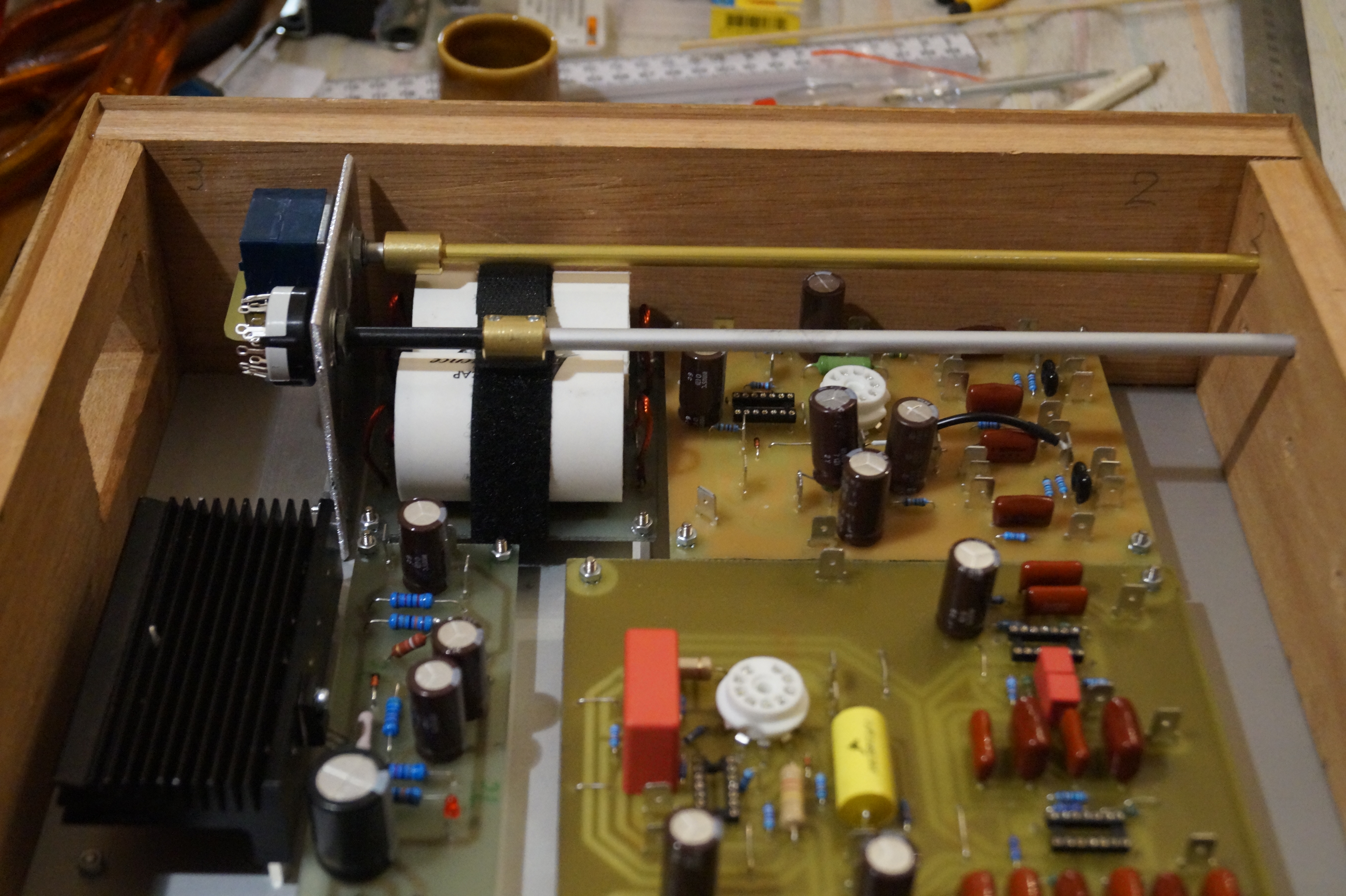

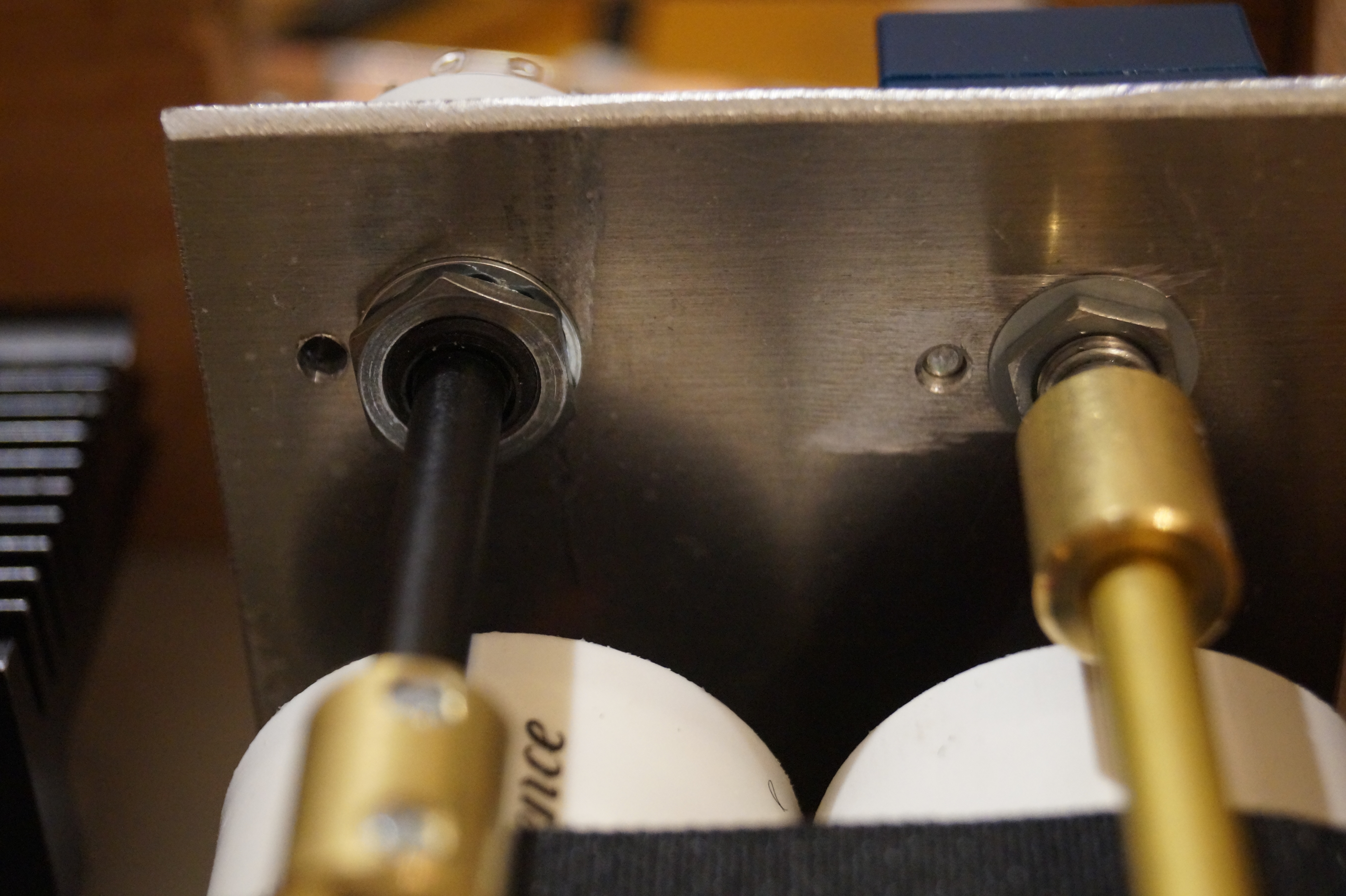

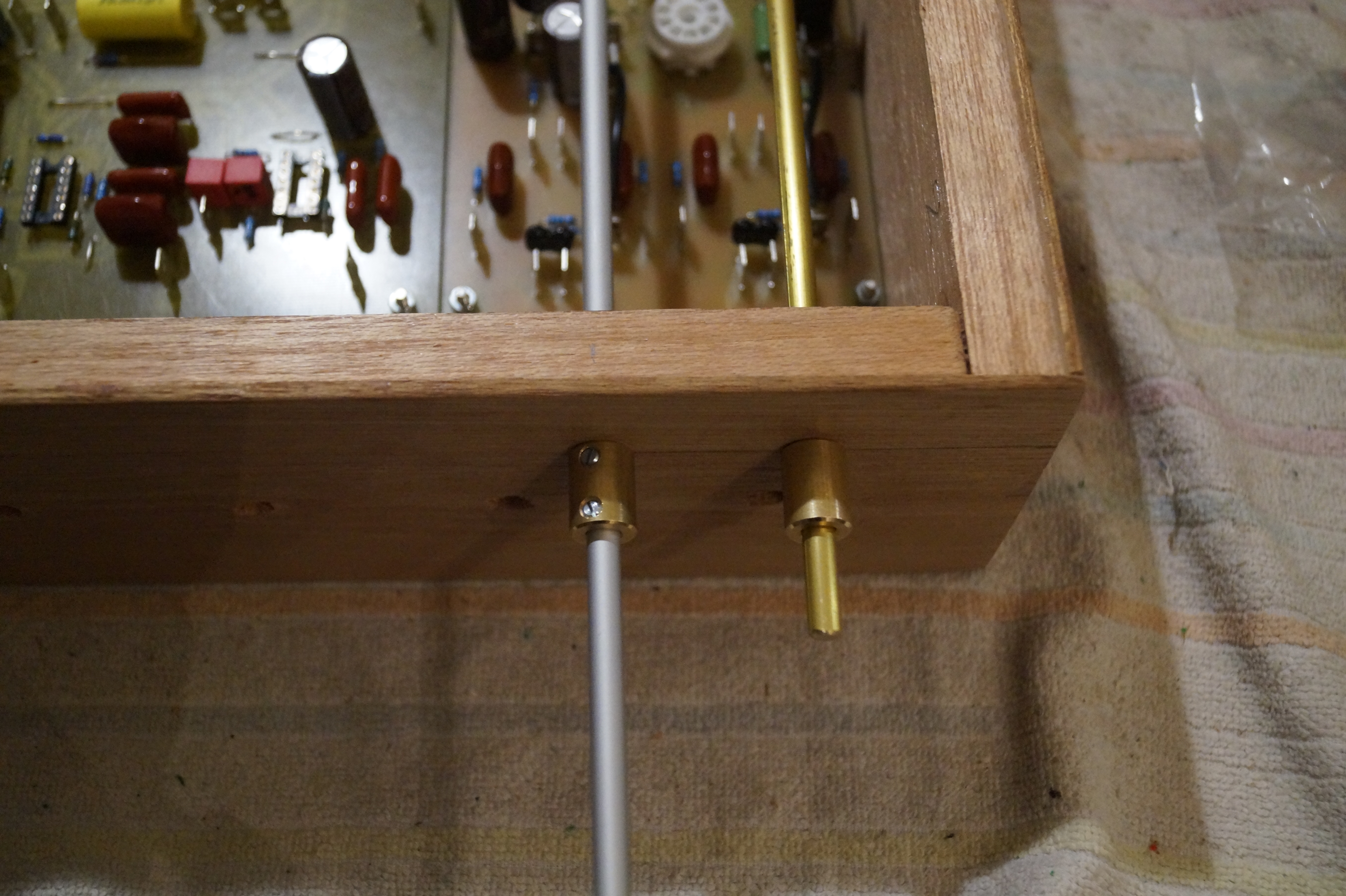

Plaatje Alu gemaakt voor de volume pot en kanaalkeuze schakelaar.
Uitgelijnd en bevestigd.

Zelfs de borg gaatjes waren goed gelukt

[democles]

Even wat beluchtingsgaten geboord........

In drie vlakken verdeeld.
Zou het 1 vlak zijn dan zou de bodemplaat aardig kromtrekken.
Nu valt het mee.

[democles]

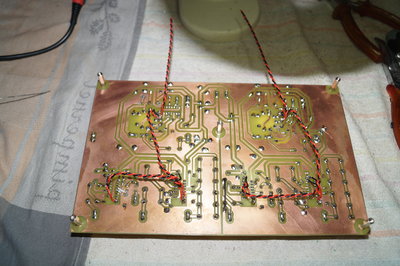

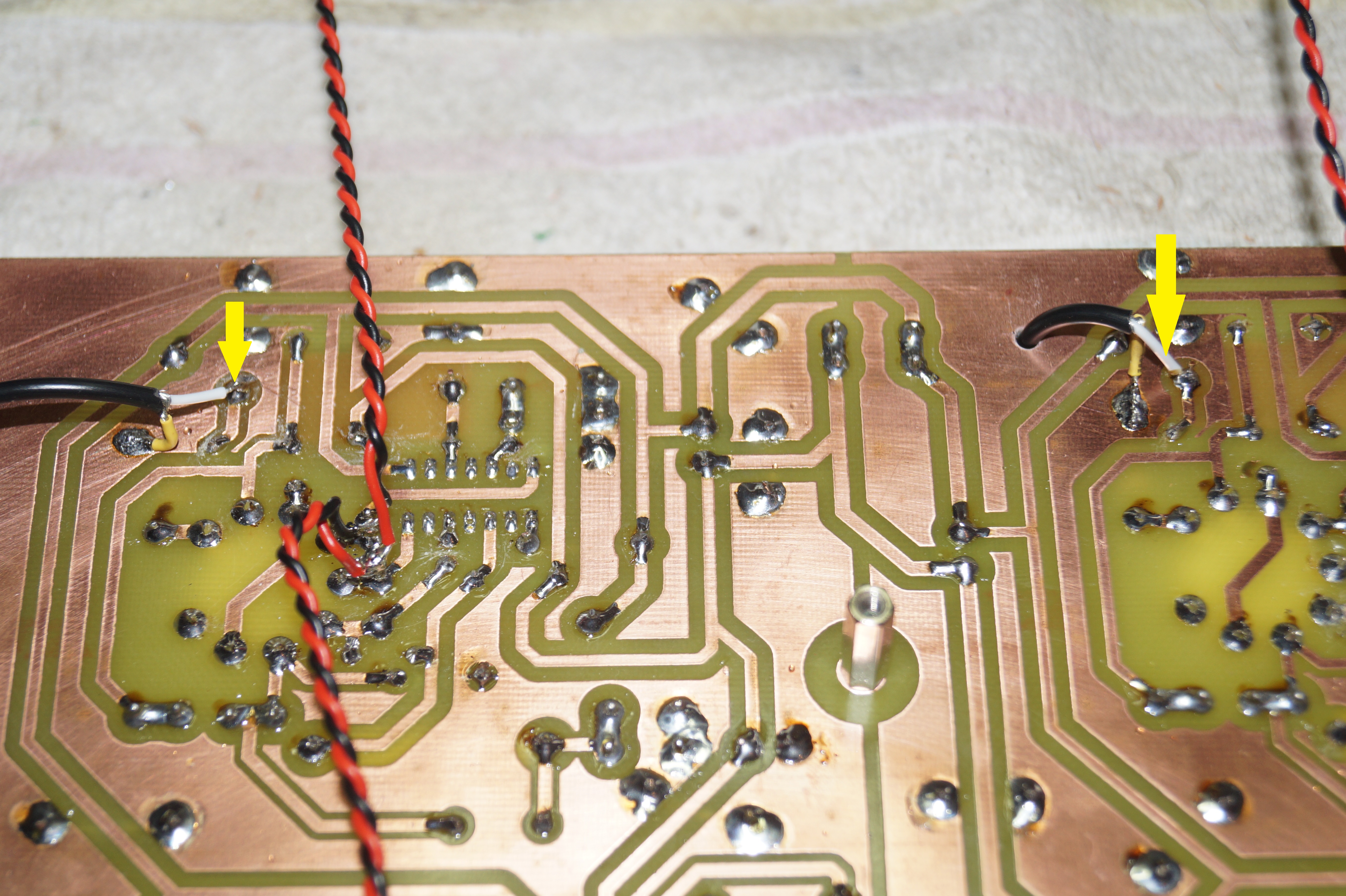

Even wat gloeidraad bedrading gelegd.
De bedrading staat 2cm van de print af,kans op zo min mogelijk storingen

Verder gelijk de afgeschermde bedrading voor de eerste stand van de keuze schakelaar er aan gezet,zodat de print op de bodemplaat gemonteerd kan worden.


Deze bedrading loopt via de bovenkant van de print,daardoor zo ver mogelijk bij de gloei wisselspanning uit de buurt.
