Lange termijn KT120 versterker

[hardbats]

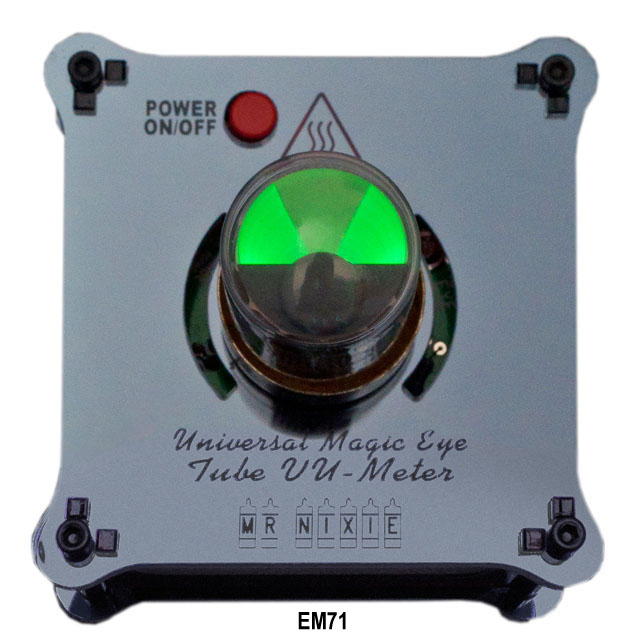

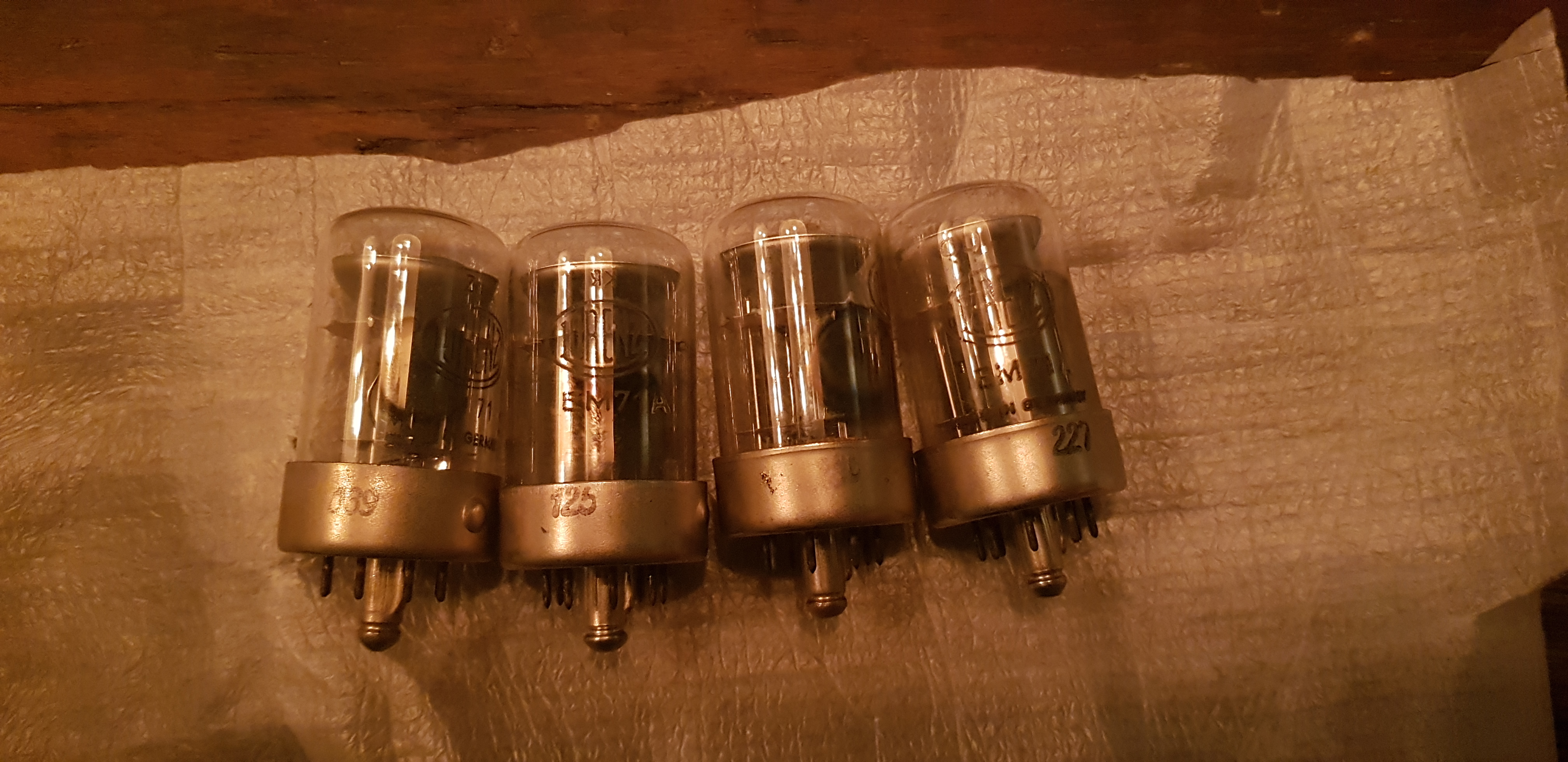

De 4 EM71's zijn binnen

[OpaBert]

Mooi De PC92 ook 8 stuks
Dus we kunnen al wat
Er staan op mp 4 KT120 gebruikte in goede staat in Nijmegen

[Barry2001]

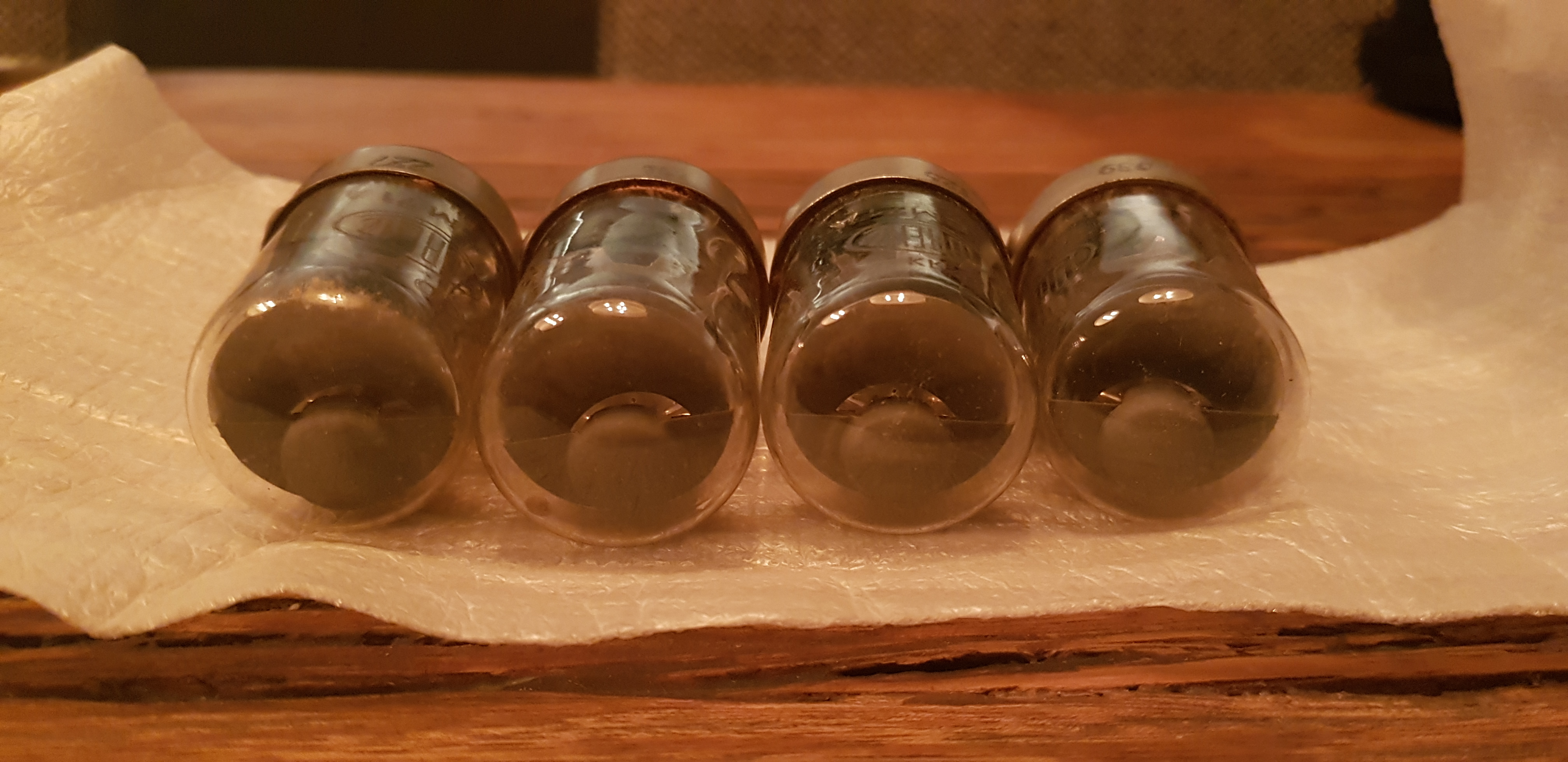

De 4 EM71's zijn binnen



Fraai! Like it. Pootjes zijn wel gecorrodeerd zo te zien? Ff schoonmaken.

[hardbats]

Fraai! Like it. Pootjes zijn wel gecorrodeerd zo te zien? Ff schoonmaken.

heb net van 1 buis het glas af opgepoetst, dat doet hem al veel goed.
de pootjes ook even schoonmaken met een glasvezel borsteltje inderdaad, ze zijn al wat ouder zullen we maar zeggen

[OpaBert]

Fraai! Like it. Pootjes zijn wel gecorrodeerd zo te zien? Ff schoonmaken.

heb net van 1 buis het glas af opgepoetst, dat doet hem al veel goed.
de pootjes ook even schoonmaken met een glasvezel borsteltje inderdaad, ze zijn al wat ouder zullen we maar zeggen

Zo kent ie wel weer over die oude pootjes

[OpaBert]

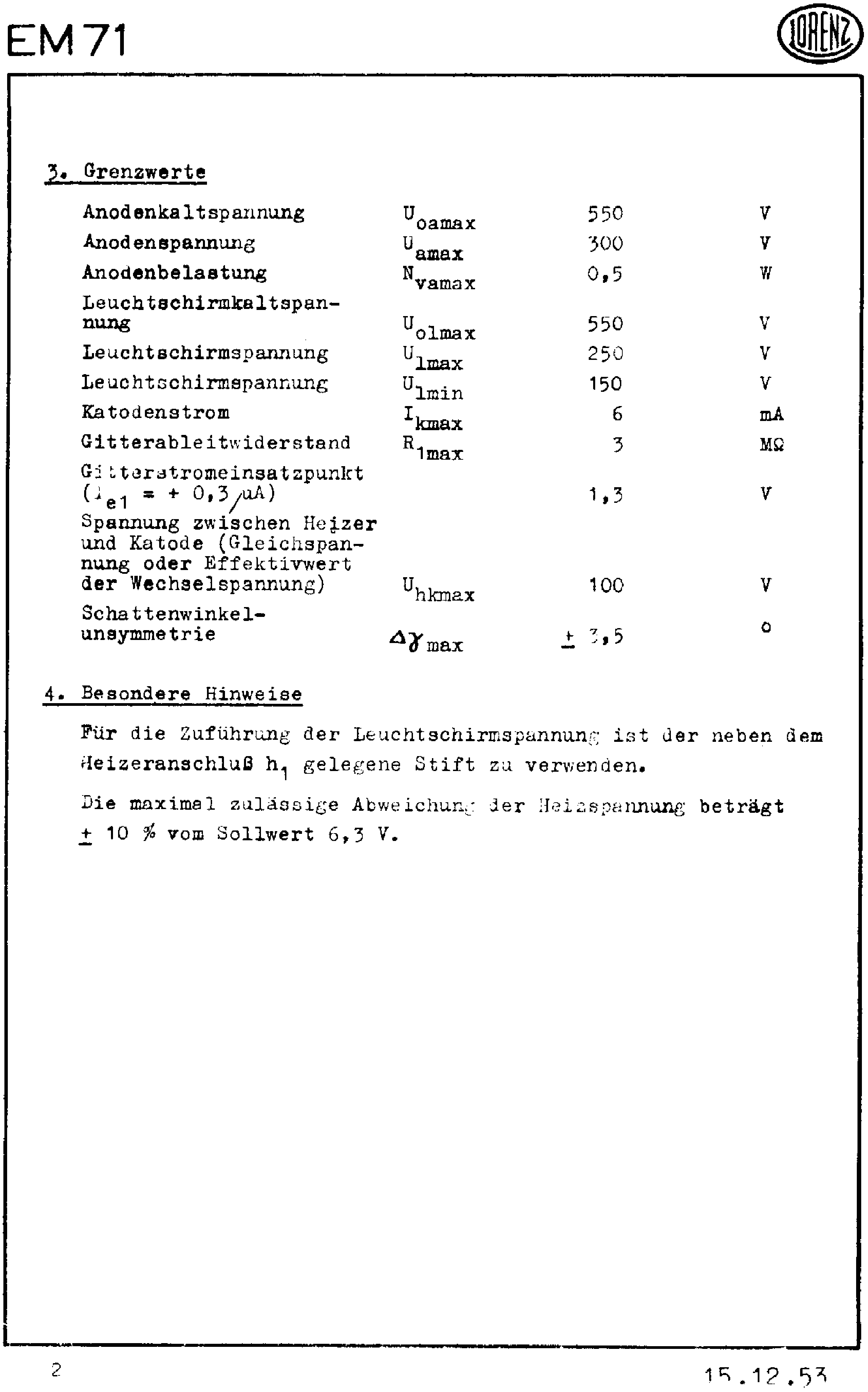

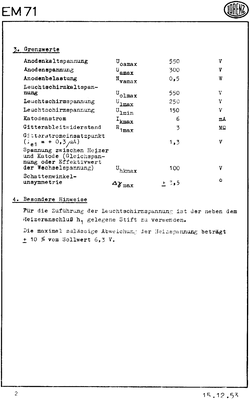

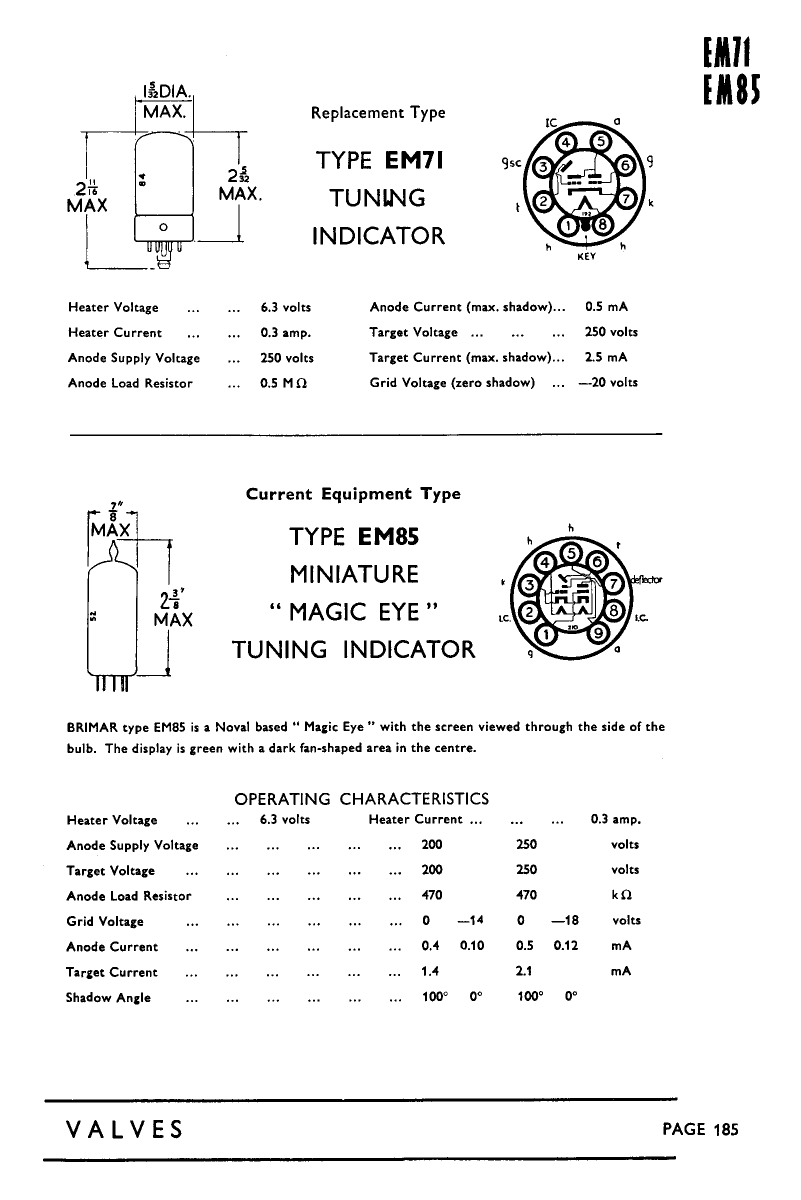

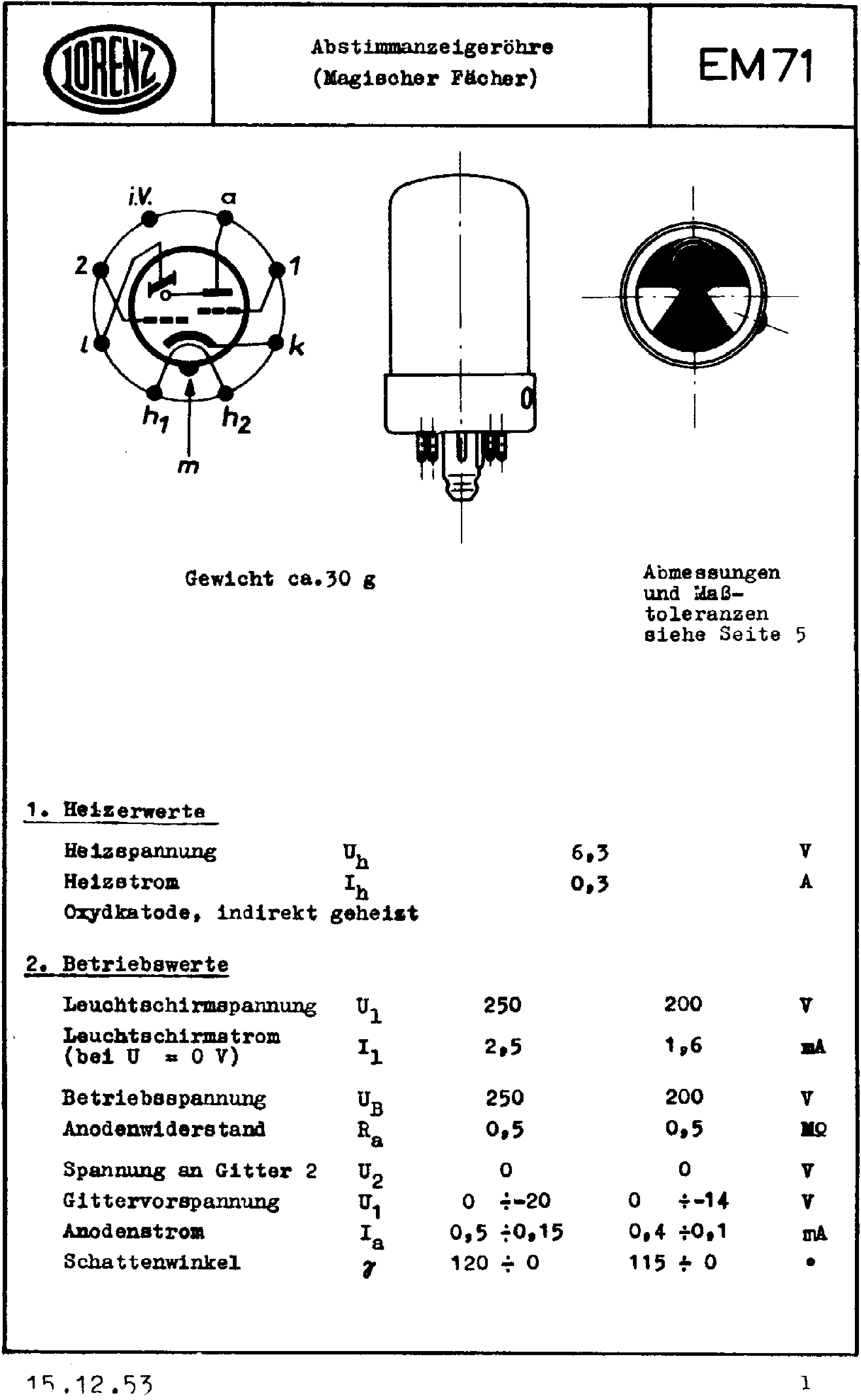

Anne wat is een nette manier hoe de em71 te testen
Deze buizen hebben wat andere namen als ik gewend ben
Aan pootje 5 een 500 k weerstand naar de 250 volt t.o.v. Gnd.
pootje 2 rechtstreeks 250 V t.o.v. Gnd
Pootje 3 en 7 aan gnd zijn de 2 kathode,s
Gloei tussen 1-8 6,3 volt
Signaal op rooster pootje 6 signaal nivo 0-20 volt NEGATIEF, dat dat vooral niet omdraait
Dan zijn ze direct naar de gallemiezen Bas
Wil je erbij zijn ? Mooie foto,s of een filmpje op YouTube 50+
Ik heb 6 mm Lexan een halve meter breed , Wordt een beetje krap , maar je kan ook buiten de bunker wachten
Misschien gooi ik de pin weg en ga ik op de granaat liggen

[hardbats]

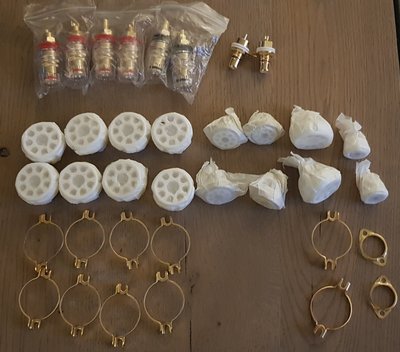

Meer onderdelen!

Nu hebben we in ieder geval alle buisvoeten. Binnekort beginnen met het printen van de onderdelen van de behuizing om alles te passen.

[hardbats]

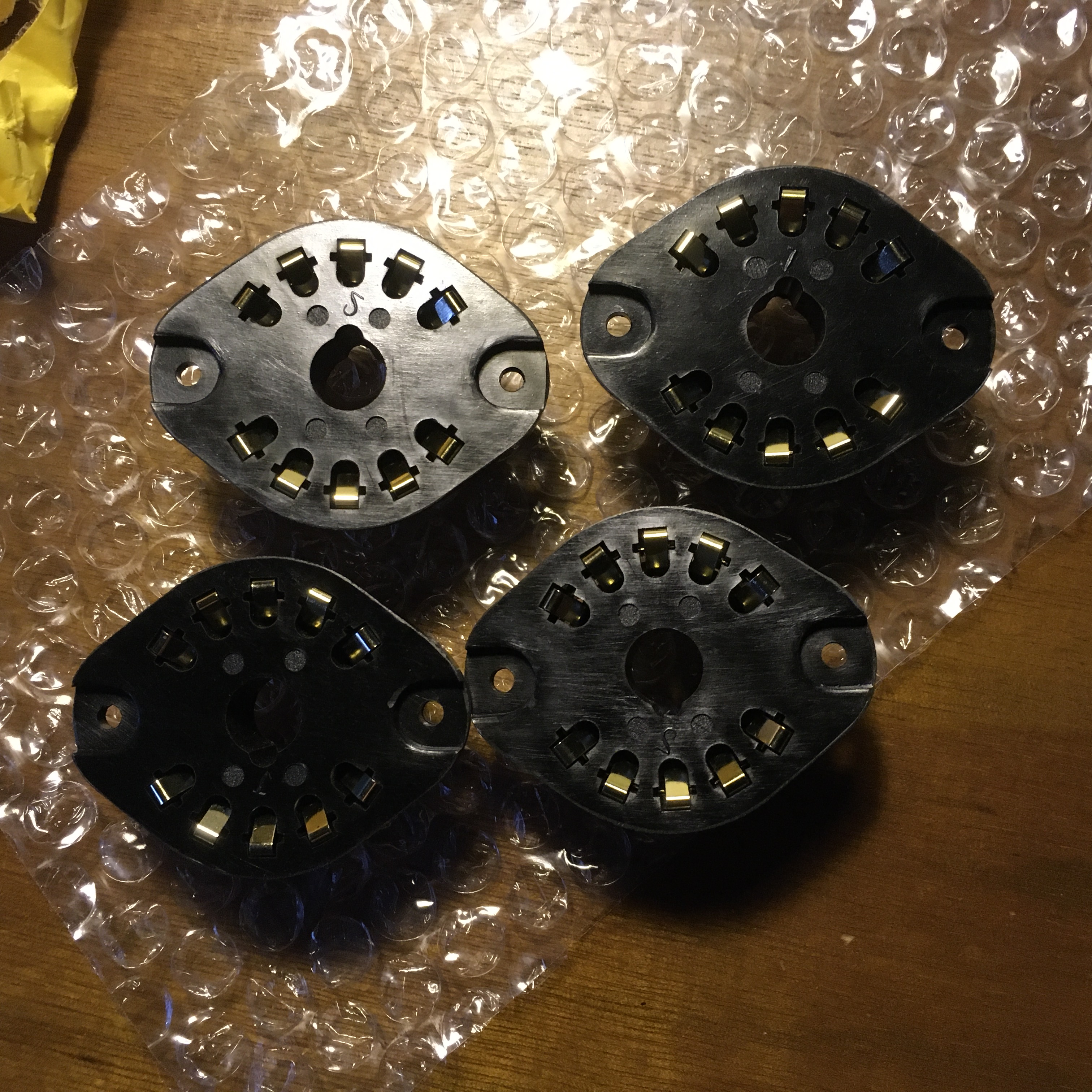

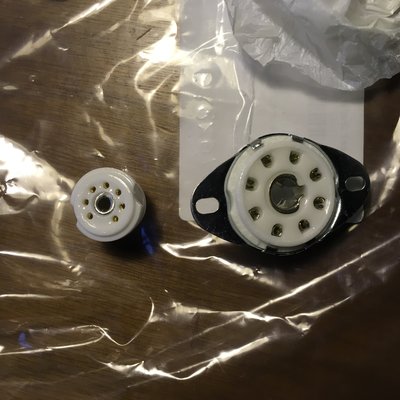

de B8G buisvoeten moeten gekrompen zijn of de EM71 gegroeid, maar passen doet het niet

[Ah!buis]

de B8G buisvoeten moeten gekrompen zijn of de EM71 gegroeid, maar passen doet het niet

Is een "locktal" voetje, niet erg gangbaar.
Hier gezien voor een kleine 4€, https://elektronik-lavpris.dk/p97770/bn ... n-locktal/
Anne

[hardbats]

raar dat er dan bij veel van de tekeningen van de EM71 staat dat het een B8G is.
nouja gelukkig is een locktal voet ook in NL te krijgen voor €3,55.

[OpaBert]

raar dat er dan bij veel van de tekeningen van de EM71 staat dat het een B8G is.
nouja gelukkig is een locktal voet ook in NL te krijgen voor €3,55.

Je kan ze gewoon teruggeven aan Piet en ruilen evt voor de goede voeten Bas

[hardbats]

Het is alleen jammer dat piet alleen open is al ik aan het werken ben

[OpaBert]

Oh dan haal ik ze toch maandag Dat is geen punt hoor

[hardbats]

Hij heeft ze volgens mij niet op zijn site staan, ik had ze bij ringkerntrafo.nl gezien

[hardbats]

Jukebox-revival heeft ze liggen Bert

https://www.jukebox-revival.eu/index.ph ... -6940.html

Zal ik volgende week de B8G buisvoeten en de factuur bij jou afgeven? Kun jij ze omruilen als je wilt

[OpaBert]

Ja is goed

[OpaBert]

Vanmiddag langs geweest en de voetjes voor de pc92 en EM71 opgehaald
Ook Alie heeft voor de EL12 de voeten gebracht

[OpaBert]

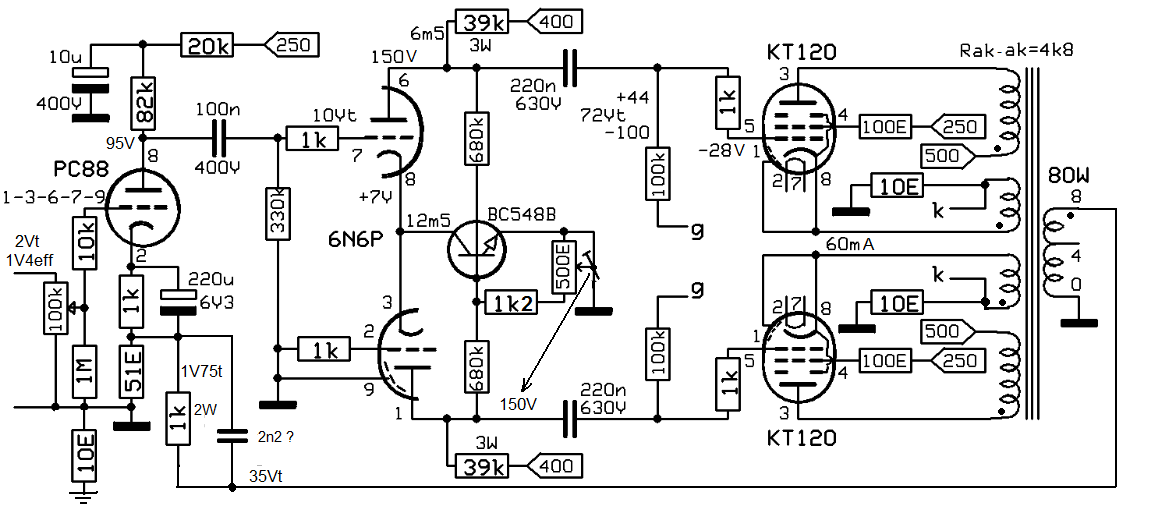

Voor deze versterker willen met KT120 met CFB

Daar hebben we dus een flinke voedingspanning staan 500 volt en 80 volt negatief
Is het mogelijk om een berekening hier te zetten voor 500 volt Hoogspanning en een negatief ca -80 volt

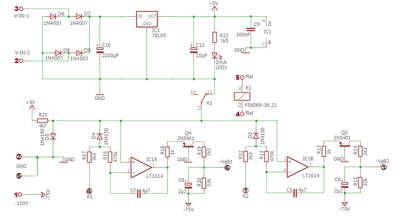

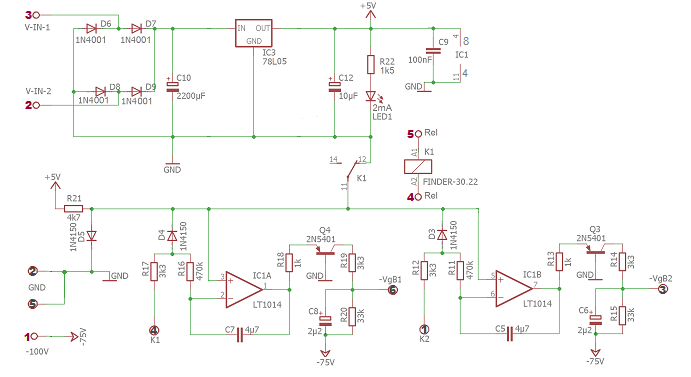

De Bias automaat met CFB print heb ik nog niet dus moet ik bestellen
Weet alleen niet of er mono cfb bias automaat printen zijn ah die zijn er
viewtopic.php?f=7&t=28757

Ik krijg alleen die Zip niet hier naar toe ( hoe doe je dat )


Maar als ik het goed snap moeten er een 4 tal weerstanden worden veranderd
R3-8-13-18 = 1K
Of moeten ze nog groter worden Dus ik snap er iets niet van
R 18R19 moeten 47K worden
Ik weet nu eigenlijk niet zeker welke ik moet bestellen voor deze versterker
Graag wat hulp ik verdwaal in de mogelijkheden en beperkingen door de hogere negatieve spanning
Anne helluuup
hoeft niet gelijk mag morgen ochtend ook hoor
Kom er niet uit

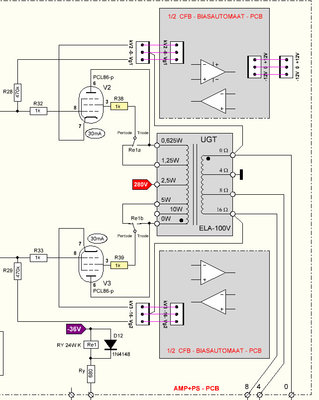

Stukje van toepassing geschreven door Anne

Dan nog iets met de CFB versie van Willy.
Daar zitten de kathodeweerstanden erbij van 10Ω.Door de versterking van de verschilversterker komt de ruststroom dan niet uit op 0,6/10 maar ongeveer de helft nml ~30mA.
Anne
Ik probeer het overzichtelijk te houden maar voel al aan mn Thee water dat het niets wordt


Helaas ik kom er niet uit wat ik moet aanpassen
Willy geeft aan met viewtopic.php?f=7&t=9507&start=800#p1890635
Waar men het over de hogere spanning gaat echter ik kam het niet vinden

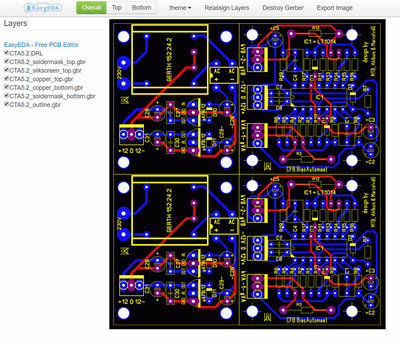

Maar ik zou deze print moeten bestellen
Graag wat hulp met een en ander ik zou graag deze week proberen voor 4 monoblokken deze printen te bestellen
Moet het door zagen /slijpen met Diamand blad op de proxxon slijp tol


[Ah!buis]

Je moet hier de gewone automaat hebben, niet die voor kathode tegenkoppeling.
En dus ook 10Ω voor 60mA.
Verschil zit'm in de wikkelingen bij de kathode.Als de weerstand tussen trafo en kathode zit moet de speciale versie gebruikt.Hier zit de weerstand aan massa, komt geen spanning uit de trafo bij (die is er pas bij de kathode).
Is maar goed ook, de versie voor kathode tegenkoppeling is maar te gebruiken bij kleine spanningen (EL84,ECL86).
Anne

[OpaBert]

Je moet hier de gewone automaat hebben, niet die voor kathode tegenkoppeling.
En dus ook 10Ω voor 60mA.
Verschil zit'm in de wikkelingen bij de kathode.Als de weerstand tussen trafo en kathode zit moet de speciale versie gebruikt.Hier zit de weerstand aan massa, komt geen spanning uit de trafo bij (die is er pas bij de kathode).
Is maar goed ook, de versie voor kathode tegenkoppeling is maar te gebruiken bij kleine spanningen (EL84,ECL86).
Anne

Ooh
Komt dit doordat de tegenkoppeling gebeurt met een apparte wikkeling in het kathode circuit Anne ?
Mooi hoef ik niets extras meer te bestellen , voor niks wakker gelegen

[OpaBert]

Ik kreeg bericht dat Bas de Buizen ook al heeft , maar ik zit met 2 ringkern trafoos Nieuw ongebruikt voor een GU50 versterker
Maar kan ik die ook voor dit project gebruiken zonder dat er ook maar iets aan de kwaliteit van het geluid plaats vind
Dat staat voorop

Dit is de voeding Anne

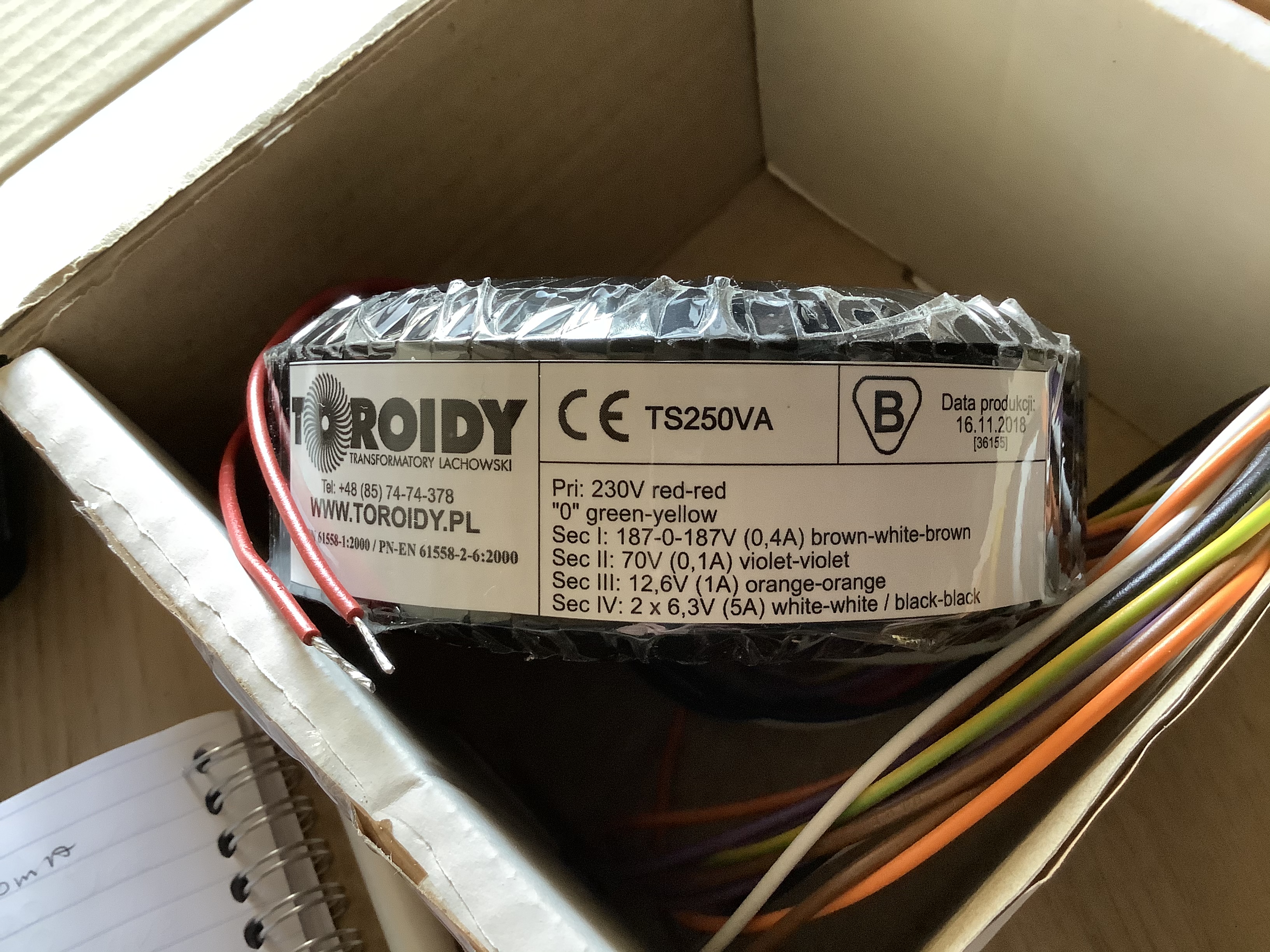

Nu heb ik 2 nieuwe trafoo,s
Met 2x187 volt 0.4A of zoals in het schema staan 0A390 ik heb dus een 20 volt DC te weinig
2 x 6.3 volt 5 Amp ik heb geen midden tap mag dat met een aftakking met 2 x100 ohm over de 6.3 volt ?
70 volt 100 mA ik heb wat meer negatief als nodig maar hoef niet verdubbelen
12.6 volt 1 A
De 250 volt zal ik dus niet uit 187 volt kunnen maken of ik moet bij de hoogspanning de 12,6 volt mee in serie moeten plaatsen
Dan heb ik 387 volt AC
Maar dan moet ik vor de inschakel vertraging relais een extra pcb trafoo moeten plaatsen Ooh waar begin ik aan

[Ah!buis]

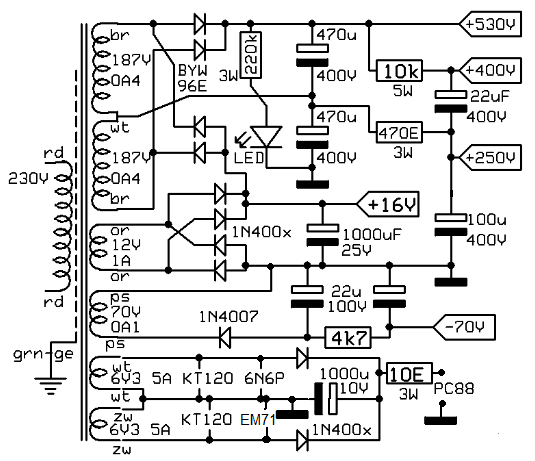

Dat zou dan zoiets worden,

Bij het serieschakelen van de twee 6,3V even op de fase letten (is niet aangegeven) zodat ze samen 12,6V geven.
En die 10Ω in serie met de PC88 (of PC92) is bij benadering, moet misschien wat aangepast.
Anne

[OpaBert]

Dat zou dan zoiets worden, AndereTrafo.png Bij het serieschakelen van de twee 6,3V even op de fase letten (is niet aangegeven) zodat ze samen 12,6V geven.
En die 10Ω in serie met de PC88 (of PC92) is bij benadering, moet misschien wat aangepast.
Anne

Dankjewel Anne
Ben er blij mee
Zo hoef ik in ieder geval geen voedingstrafo,s te kopen
Dan blijft over om aan te kopen 2 ugt met cfb 4 K en 4x kt120

[Ah!buis]

Zo hoef ik in ieder geval geen voedingstrafo,s te kopen
Dan blijft over om aan te kopen 2 ugt met cfb 4 K en 4x kt120

Dit is toch een versterker die Bas wil bouwen ? Hij heeft zelfs al 4x KT120 binnen.
Of ga je er ook weer aan beginnen, ik dacht dat je het zwaar spul wel voor bekeken hielt.

En nog iets over de voeding.Die 16V uit kan voor vanalles dienen, vertraging of de lage spanning van de automaat bijv.
Anne

[OpaBert]

Zo hoef ik in ieder geval geen voedingstrafo,s te kopen
Dan blijft over om aan te kopen 2 ugt met cfb 4 K en 4x kt120

Dit is toch een versterker die Bas wil bouwen ? Hij heeft zelfs al 4x KT120 binnen.
Of ga je er ook weer aan beginnen, ik dacht dat je het zwaar spul wel voor bekeken hielt.

En nog iets over de voeding.Die 16V uit kan voor vanalles dienen, vertraging of de lage spanning van de automaat bijv.
Anne

Ja maar ik had dit vorig jaar beloofd aan Bas
En ja dan hou ik het echt echt Heeel echt voor gezien Anne
Nu ik jou dat beloofd heb Moet ik me daar aan houden
