Annastacia maar met een beetje Bill

[OpaBert]

Ik heb de beugels omgedraaid en nu kon ik de de 2-8 precies in Lijn zetten Anne
Alle wisselspanning getwist
De 6N45C niet geplaatst en toch maar een print met Inschakelvertraging vertraging erop gezet zodat de DC niet in één klap op de
Elco,s komt maar eerst via de weerstand en ook de print voor de voeding gemonteerd en aan gesloten
Hoogspanning is ook al gemaakt met 2 diodes op een Stripje bij de Elco (600) volt uit China 100uF De esr en capaciteit meet goed
Alleen vergeten het relais contakt er tussen te zetten Dus dat moet ik niet vergeten nog te doen
Vanmiddag hoop ik wat te kunnen doen

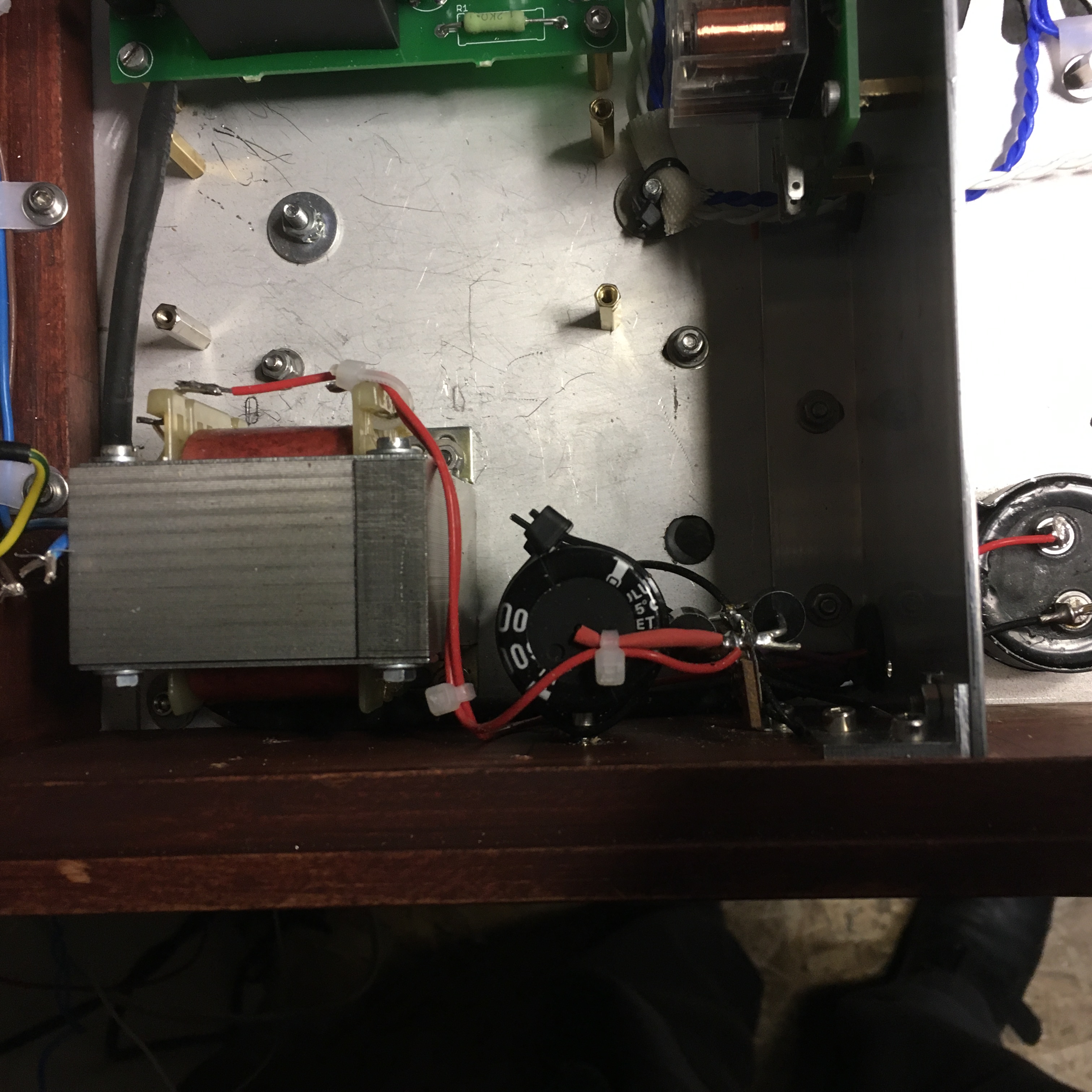

Ohja voedingkje voor het negatief zit er ook in

[OpaBert]

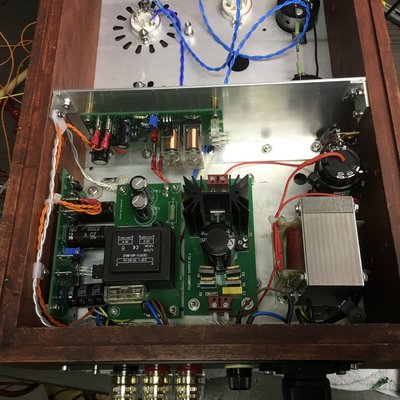

Alle onderdelen zijn getest op goede werking maar niet samen

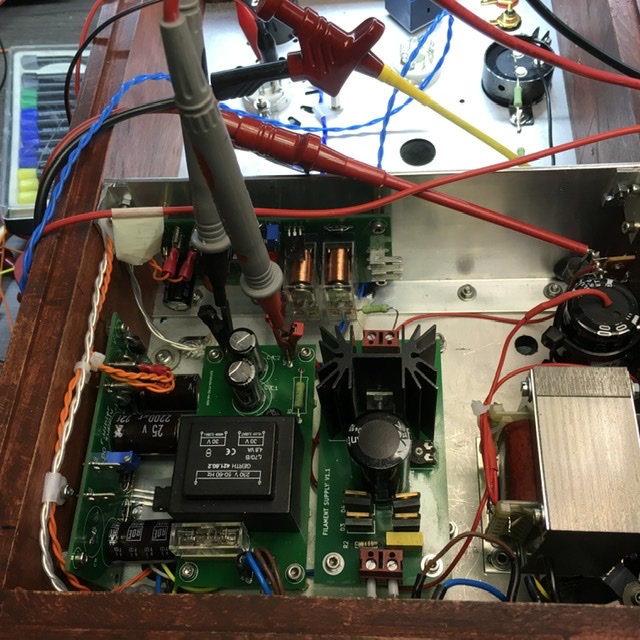

Morgen grote dag kijken of ik op de KT88 ECC99 En 6,3 Volt DC voor de 6SN7 en voor de Stroombron
staat lekker bij elkaar afgezonderd van de versterker

[Rovano]

Voortvarend bezig, Bert. Morgen klaar?
Mooie ventilatie gaatjes overigens.

[OpaBert]

Voortvarend bezig, Bert. Morgen klaar?
Mooie ventilatie gaatjes overigens.

Haha dat zal wel niet
En de ventilatie gaatjes beter goed gejat dan slecht zelf gemaakt
Maar ik probeer iedere dag iets te doen Maar gaat soms met veel moeite

[OpaBert]

Vanavond de Test gedaan

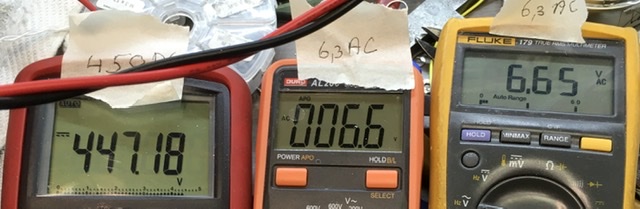

450 volt DC onbelast Anode spanning B+ en B++ B+++ Allen onbelast gemeten

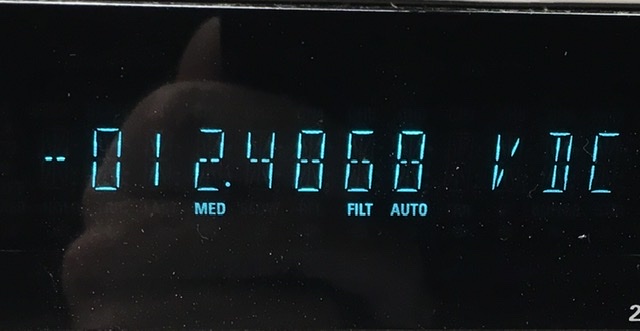

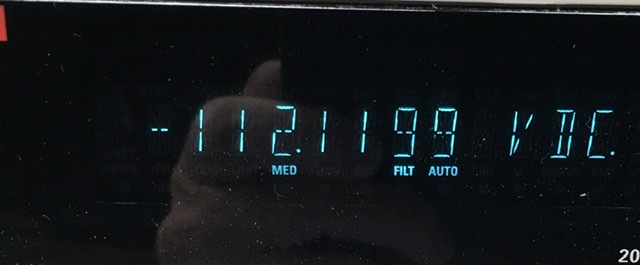

112 volt DC voor het negatief Kan ik Eenvoudig wijzigen naar 66 volt
2 x 6,3 volt AC (6,7 volt onbelast)
1x voor KT88 of 6550 EL34 of iets dergelijks en
1x voor de ECC99 of de 6NP6

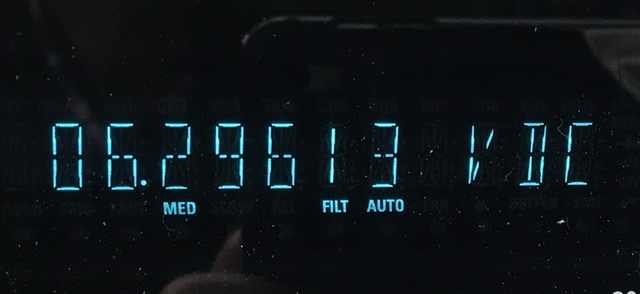

1x 6,3 volt DC voor de 6SN7 en stroombron De wissel spanning is 8,8 volt ( 5 volt + 3,15 volt is onbelast ook wat hoger )
En nog een 12 volt DC voor het relais Auto Bias Anne , en de inschakel vertraging Hoogspanning ,na 45 sec wordt de weerstand overbrugd (heb er 30K 10 Watt voor genomen
Metingen in de Billy leerde me dat zodra de buizen warm werden 20 sec er zoveel stroom loopt dat er over de 68K veel te veel spanning stond Daarom die 30K er in gezet
Als dat niet goed is Anne dan verander ik dat

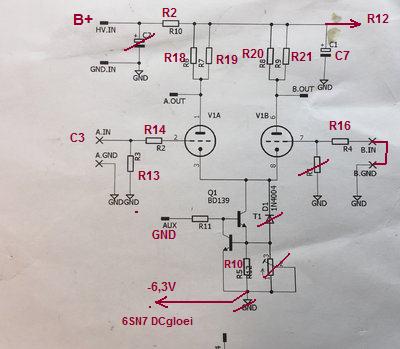

Morgen de Fasedraaier erin

[Ah!buis]

De spanning lijken wel te kloppen.
De automaat voeden uit het relais gedeelte gaat niet zomaar.
Is nml niet geaard bij de min maar midden wikkeling voor de ECC99.
Een voorstel hoe het kan.
Anne

[OpaBert]

Aha er zit altijd wel ergens iets dat ik niet weet en me maanden naar kan zoeken
Blij dat je dat ffkes opgemerkt heb en meteen oplost
Is dat geen record Anne
Zo gaan we dat dan doen Anne
Ik heb 10 6N6P gekocht hoe noemen ze dat Bulk dus geen doosje bij Florick Valve4lover of zo iets
Maar die zitten ook in de Billy en in de het langetermijnplanning KT120 project
Dan zou bij de 6N6P er twee weerstanden van 100 Ω over kunnen ?
En zo een midden aftakking creëren?
In het andere schema nu weet ik niet zo goed meer welke de juiste is
Ben telkens van deze uit gegaan welke ook in dit draadje staat
Als daar nog fouten in staan ga ik ze straks meteen er halen
Anne

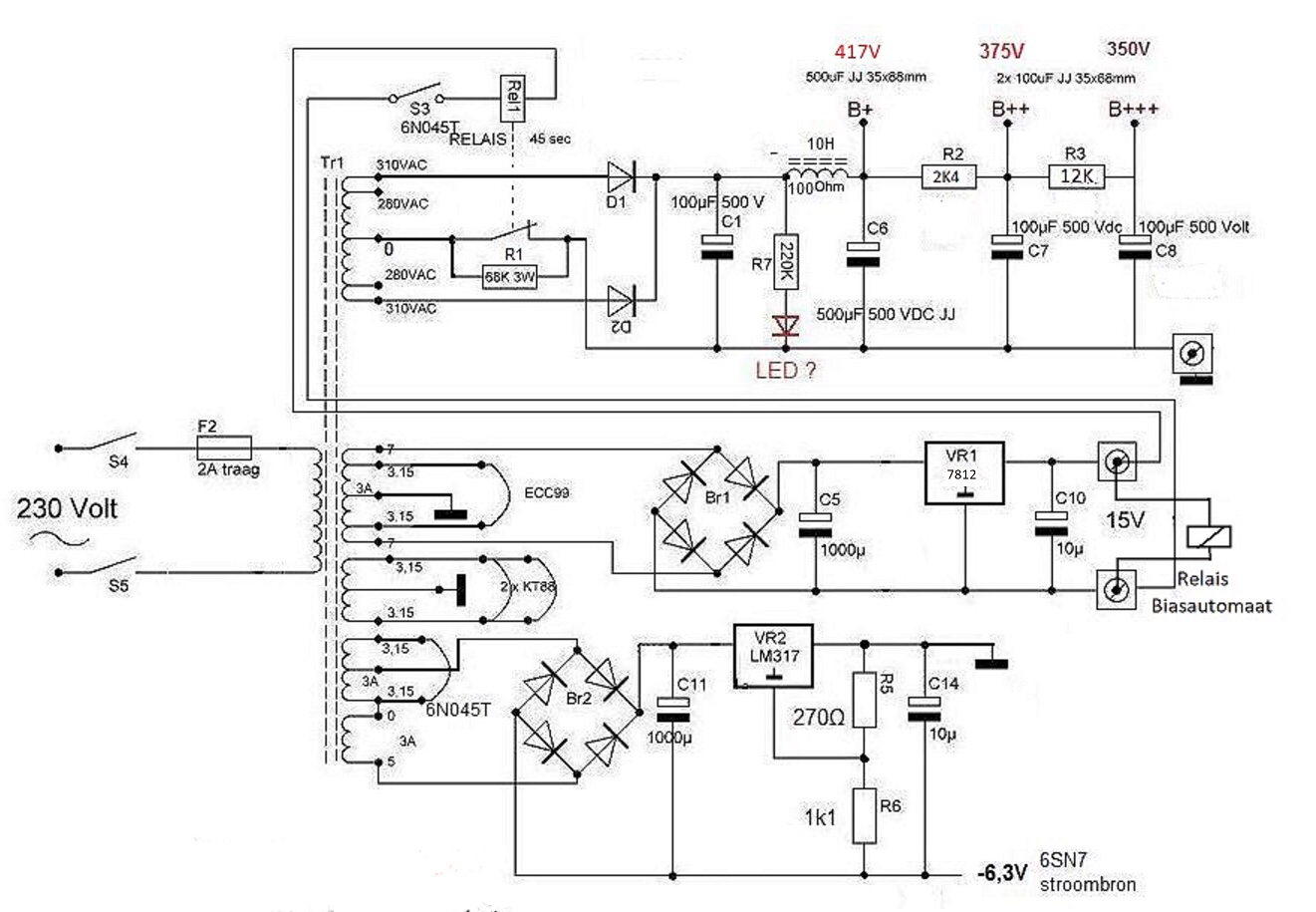

Zie schema hieronder

[OpaBert]

De Oplossing die je gegeven hebt voor opwekking negatief Die heb ik niet gebruikt Ik had de trafo,s al en printen bestukt
Dus dan ook maar gebruiken
Idem gezwicht voor de kritiek op de 6N45 en er een print met ne555 in geschroefd met 2 relais Ook uit Florick zijn winkeltje

[Ah!buis]

Ik weet niet wat je nu weer door elkaar haalt
Bij de AnaBill is er een midden of de trafo voor de gloei 6N6.
En voor die met KT120 is met een toroidy, daar de min voeding van een trafowikkeling (30V~) en voor de +voeding automaat vanuit de HS met serieweerstand + zener.

Anne

[OpaBert]

Ik weet niet wat je nu weer door elkaar haalt
Bij de AnaBill is er een midden of de trafo voor de gloei 6N6.

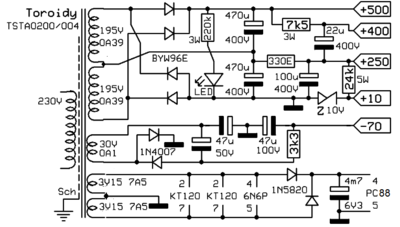

En voor die met KT120 is met een toroidy, daar de min voeding van een trafowikkeling (30V~) en voor de +voeding automaat vanuit de HS met serieweerstand + zener. KT120-Voeding.png Anne

Nee toch Anne Gooi toch niks door elkaar ?
Zit in het draadje Anastacia met een beetje Bill
Daar heb ik dit schema uit gehaald En ik heb een AE KNOEPER van een trafo waar alle windingen op die van 5 volt na een midden tap heeft
download/file.php?id=152467&mode=view

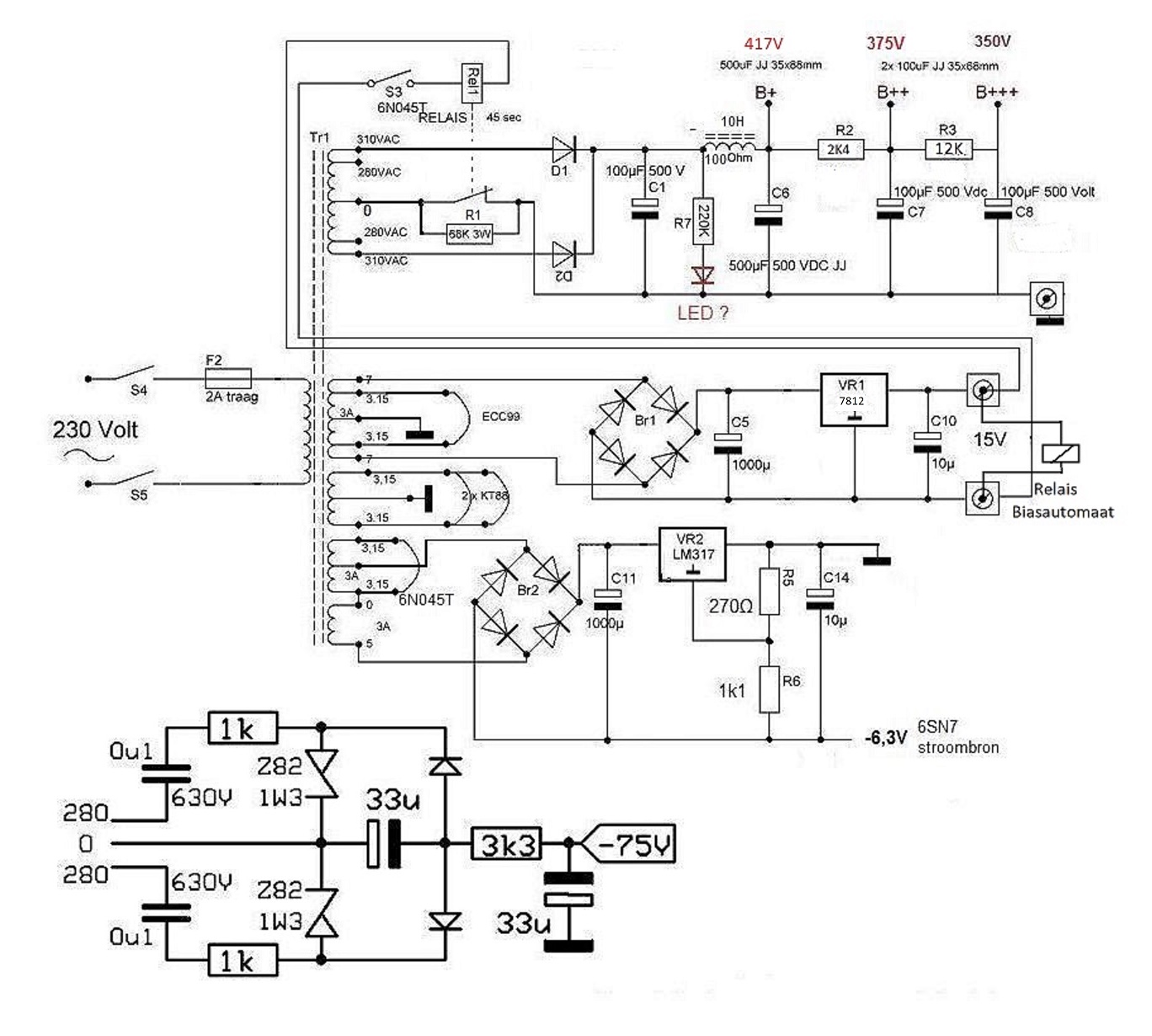

Zie hier het schema

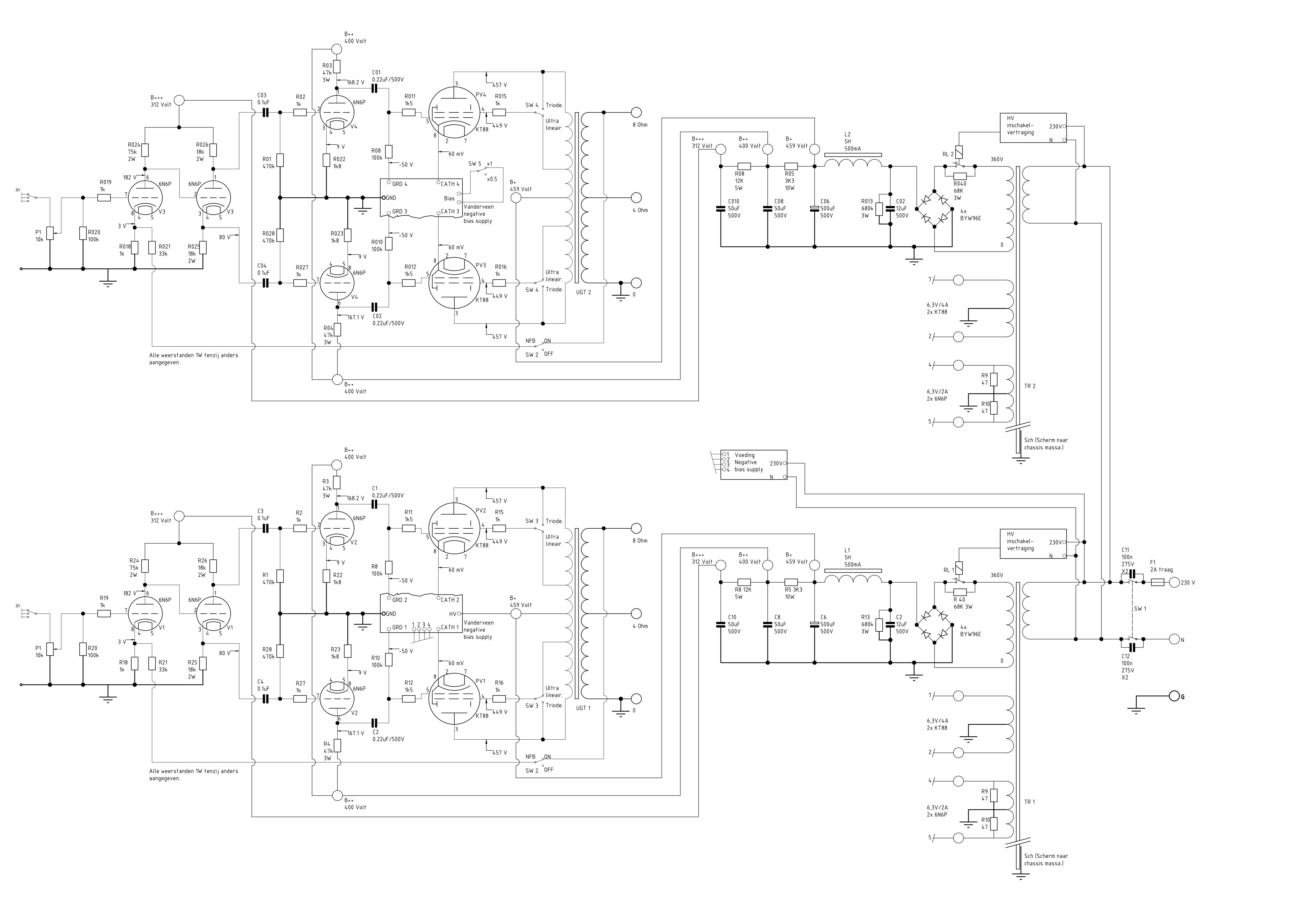

De Anastacia met een beetje Bill hebben we toch dit schema op pagina 5 van dit draadje hoor
Nu ben ik echt in de war

[Ah!buis]

Maar waar had je dan nog een midden voor de 6N6 met twee 100Ω weerstanden gehad willen hebben??
Anne

[OpaBert]

Omdat op de gloei geen middentap zit Anne
Dat hebben we bij de Billy zo gedaan Dus veronderstelde ik dat als hier een 6N6P in gaat dat ook moest

[OpaBert]

De spanning lijken wel te kloppen.
De automaat voeden uit het relais gedeelte gaat niet zomaar.
Is nml niet geaard bij de min maar midden wikkeling voor de ECC99.
Een voorstel hoe het kan.
Anne

Anne ik maak het maar die 100uF naar de Bias automaat
Maar begrijpen doe ik het niet
Je schrijft denk dat de Bias automaat geaard is bij de midden aftakking ECC99
En nu gaat het via een 100 uF
EN ik wil die Bias automaat niet veranderen
Dat vind ik eeuwig zonde
Kan het niet anders ?
Mag toch ook die wisselspanning die op het voedingsprint van de Relais ook naar de BiasAutomaat brengen ?
Dat is 7 volt Wissel spanning ruim
Het is zelfs zo dat k heel die print kan laten vervallen Zit er alleen in voor relais Autobias
Snotverdorie moet het gewoon tekenen Zit hele vellen wartaal te typen
Arghhhhh op me onkunde dat ik niet met een iPad kan tekenen

[Ah!buis]

Over die 100ohm weerstanden, als de trafo een middenaftakking heeft hebben die weerstanden geen zin.

Anne ik maak het maar die 100uF naar de Bias automaat
Maar begrijpen doe ik het niet
Je schrijft denk dat de Bias automaat geaard is bij de midden aftakking ECC99
En nu gaat het via een 100 uF

De extra 100µF is geaard bij de middenaftakking, niet de automaat.Die wordt geaard bij de kathodeweerstanden vd eindbuizen.

EN ik wil die Bias automaat niet veranderen
Dat vind ik eeuwig zonde
Kan het niet anders ?

Kan idd wel anders, moeten er ook twee diodes weg.

Mag toch ook die wisselspanning die op het voedingsprint van de Relais ook naar de BiasAutomaat brengen ?

De wisselspanning wel (die komt van de trafo) maar die mag je niet met een brug gelijkrichten naar massa, maakt ruzie met de gelijkrichter op het relaisprintje.
Anne

[OpaBert]

Ok dan vervalt die print
Op de Uitschakel vertraging zit een gelijkrichter en stabilisator op dus komt 14 volt wisselspanning op
Dit is netter in te bouwen
Dankjewel Anne

[OpaBert]

Even een gedachte fout gemaakt
Die 12 volt print moet er weer terug in
Die moet immers het 12 Volt relais op de Auto Bias print voeden
Dan moet ik wel de Bruggelijkrichter uit de Autobias print halen en vervangen door 2 diodes
En daar komen de draden in rood door door jou getekend op en de midden aftakking aan de gnd
Net zoals bij de hoogspanning 310 - gnd - 310 volt
Snap ik dat goed Anne ?

En ik monteer dat voedingsprintje er weer terug er in om het relais te voeden van de BiasAutomaat op nr 4-5 klemmenstrook BiasAutomaat

Biasprint

Dan kom ik op dit schema uit met relais erop aan gesloten

Voedingschema Anastacia met een beetje Bill

Dan zitten de wijzigen zoals in rood er allemaal op

[Ah!buis]

Nog een mogelijkheid, om de verwarring te vergroten
Minder draadjes, niks veranderen aan de autoprint.
Tenzij de spanning net te laag uitvalt, minder dan 7,5V over de 2200µ van de autoprint, dan diode overbruggen (draadje onder de print).
Anne

[OpaBert]

Nog een mogelijkheid, om de verwarring te vergroten
Minder draadjes, niks veranderen aan de autoprint.
Tenzij de spanning net te laag uitvalt, minder dan 7,5V over de 2200µ van de autoprint, dan diode overbruggen (draadje onder de print).
Anne

Ja zet er maar op

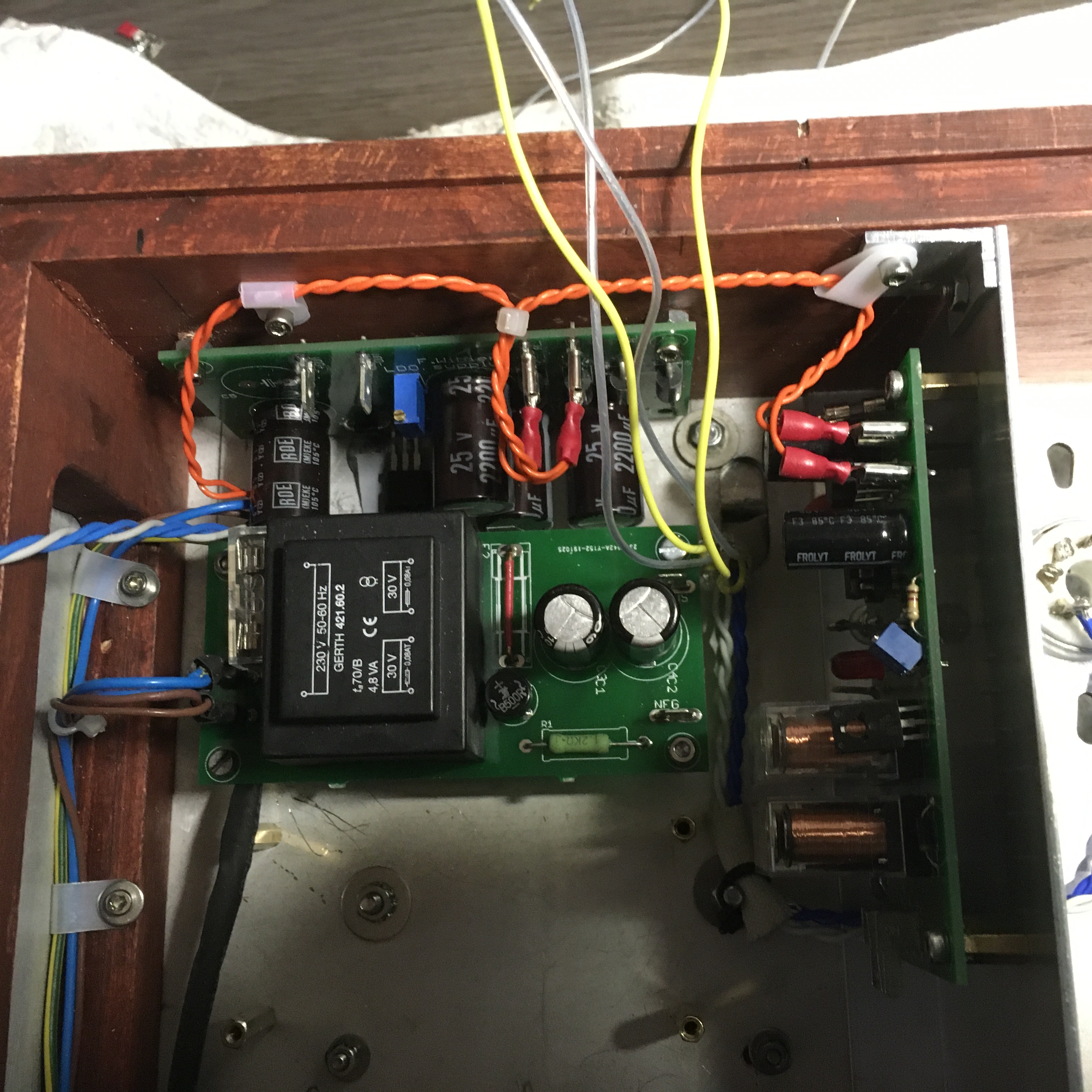

Maar ik heb een printje gemodificeerd maar geen foto van getrokken
Er zitten op dat printje 3 diodes 4150 nu heb ik er nog maar 2 van En ik dacht dat er maar 2 als referentie worden gebruikt
Welke diode op deze print mag ik een 4148 voor inzetten ik weet dat jij dat gewoon kan zien speciale bril op

[Ah!buis]

Er zitten op dat printje 3 diodes 4150 nu heb ik er nog maar 2 van En ik dacht dat er maar 2 als referentie worden gebruikt
Welke diode op deze print mag ik een 4148 voor inzetten ik weet dat jij dat gewoon kan zien speciale bril op

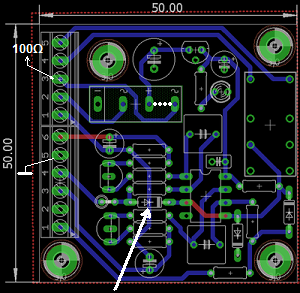

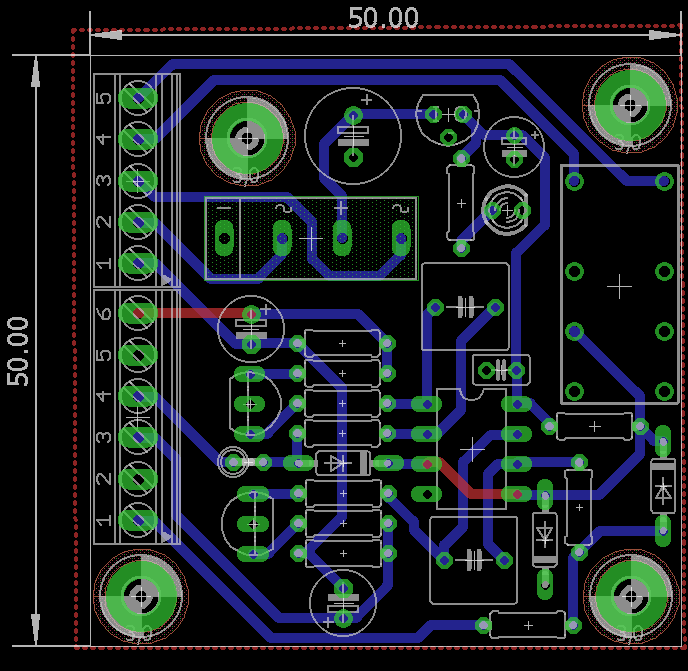

Niet helemaal volgens plan maar gaat wel, de diode bij de pijl.

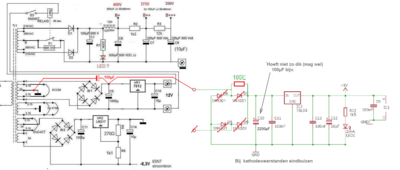

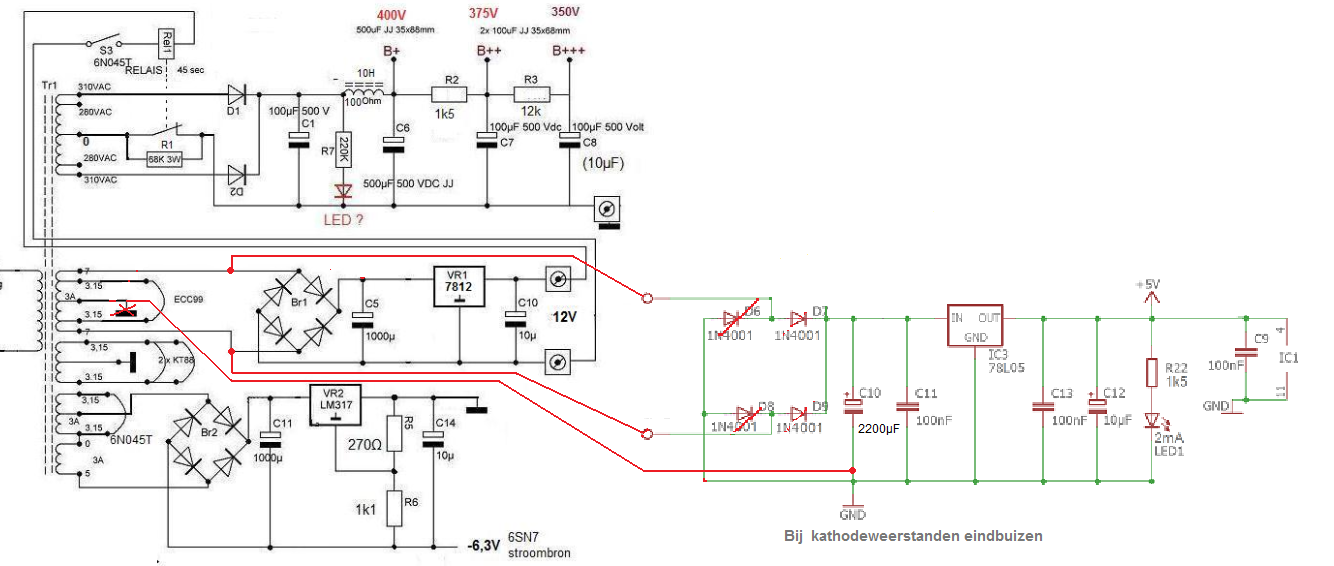

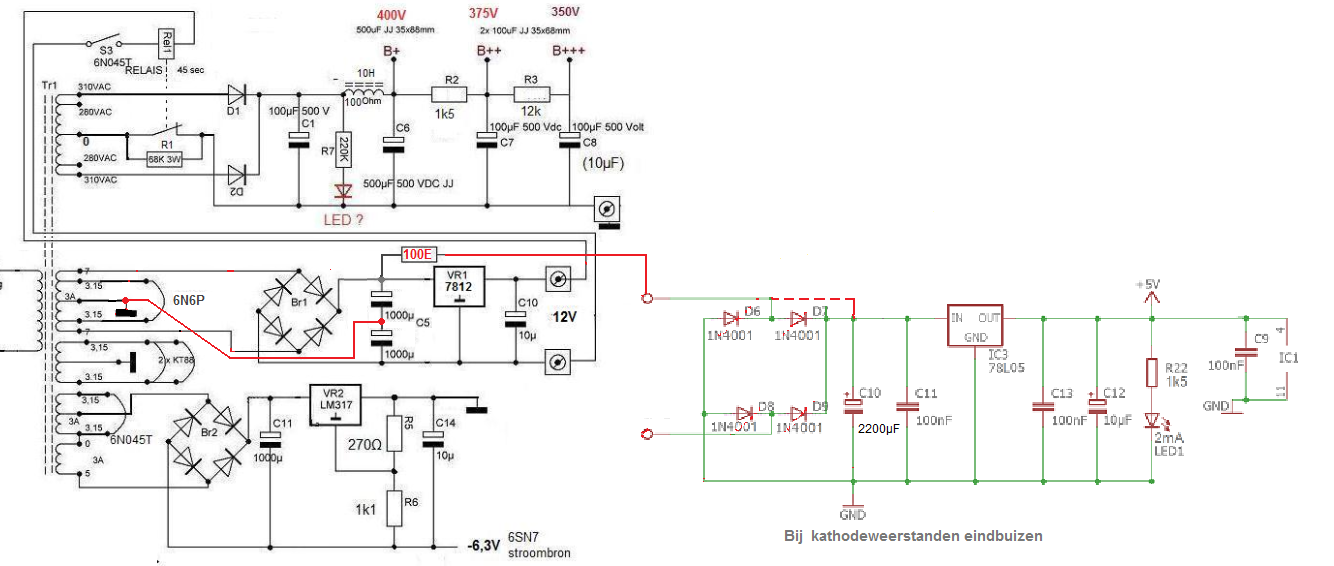

Even bijgetekend waar de laatste versie voeding aan moet, met stippels voor de (misschien niet nodige) overbrugging.
Anne

[OpaBert]

Er zitten op dat printje 3 diodes 4150 nu heb ik er nog maar 2 van En ik dacht dat er maar 2 als referentie worden gebruikt
Welke diode op deze print mag ik een 4148 voor inzetten ik weet dat jij dat gewoon kan zien speciale bril op

Niet helemaal volgens plan maar gaat wel, de diode bij de pijl.
Even bijgetekend waar de laatste versie voeding aan moet, met stippels voor de (misschien niet nodige) overbrugging.
Anne

Dankje Anne,
En ik heb in plaats van die Bruggelijkrichter er twee diodes ingezet komt de middentap in gaatje min brugcel en in de plus gaatje twee anode,s van de diodes 1N4001

[Ah!buis]

En ik heb in plaats van die Bruggelijkrichter er twee diodes ingezet komt de middentap in gaatje min brugcel en in de plus gaatje twee anode,s van de diodes 1N4001

Dat kan, maar dan autoprint aarden bij de kathodeweerstanden, niet de middenaftakking trafo.
Die middenaftakking is dan geaard via de autoprint want min-gaatje brugcel zit ook aan aarde.
Anne

[OpaBert]

En ik heb in plaats van die Bruggelijkrichter er twee diodes ingezet komt de middentap in gaatje min brugcel en in de plus gaatje twee anode,s van de diodes 1N4001

Dat kan, maar dan autoprint aarden bij de kathodeweerstanden, niet de middenaftakking trafo.
Die middenaftakking is dan geaard via de autoprint want min-gaatje brugcel zit ook aan aarde.
Anne

Ok Anne Dit moet ik onthouden
Dat wordt wat , ik vergeet nogal eens een draadje

[OpaBert]

Probeer de draad weer op te pakken Anne
Maar voorlopig kijk ik naar een schema en wat ik al gemonteerd heb
En geen idee waar ik nu verder moet
Ik heb van uit de trafo spanning op de Gloeispanning Eindbuizen KT88 of zo
Een paar getwiste draden naar een gat voor de Fasedraaier 6N6P
Er is gelijkspanning voor de eerste buis
Hoogspanning is er b+ b++ b+++
En ik heb een grijze draad op middenaftakking gloeidraad wikkeling 6N6P
Die grijze draad moet naar
Koffie

[OpaBert]

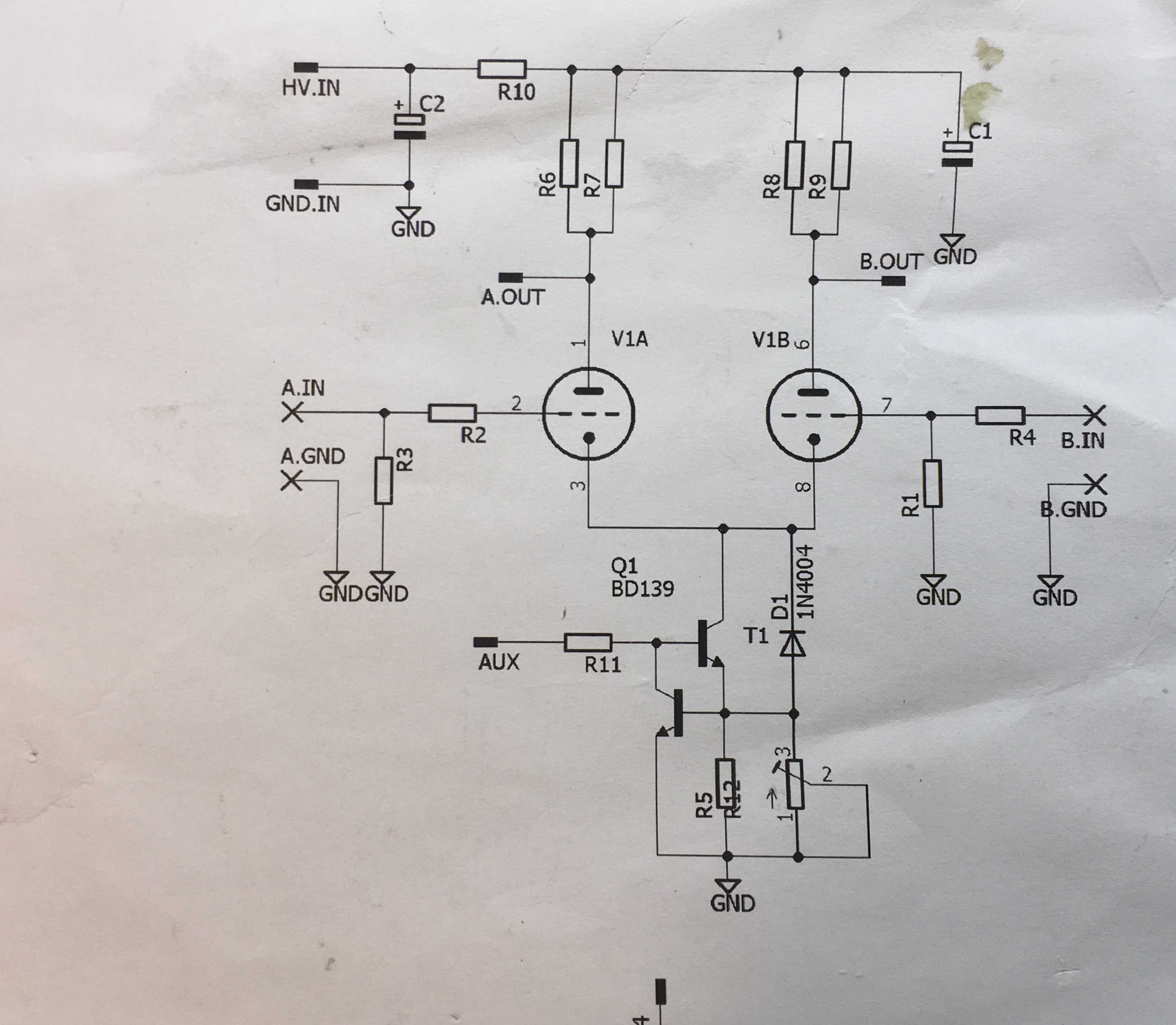

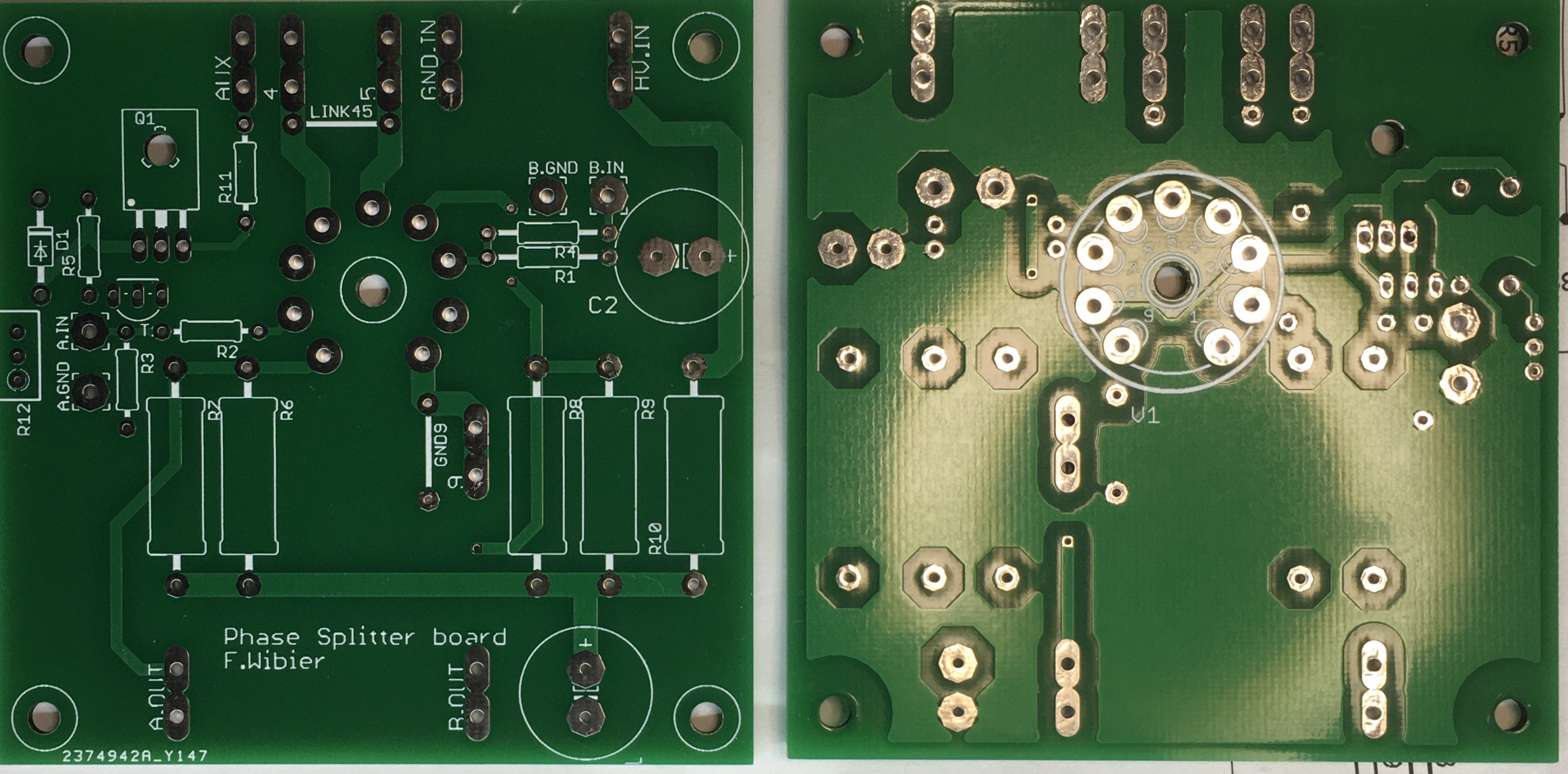

Dit zou de print fasedraaier moeten zijn

[Ah!buis]

Dit zou de print fasedraaier moeten zijn

Kan, met wat aanpassen wel dienen voor de AnnaBill.


Wat die grijze draad beterft, van midden trafo naar massa autoprint en van autoprint naar massa bij kathodeweerstanden vd eindbuizen.
Anne
