De thinfilm 82 ohm SMD serie weerstandjes waren binnen.

Kolere wat klein,maar gelukt

[MarcelvdG]

Je hebt de smaak te pakken en monteert nu ook draadweerstanden aan de oppervlakte, zie ik

Ziet er goed uit, ik word steeds benieuwder.

[democles]

De laatste onderdelen voor de dac print waren binnen.

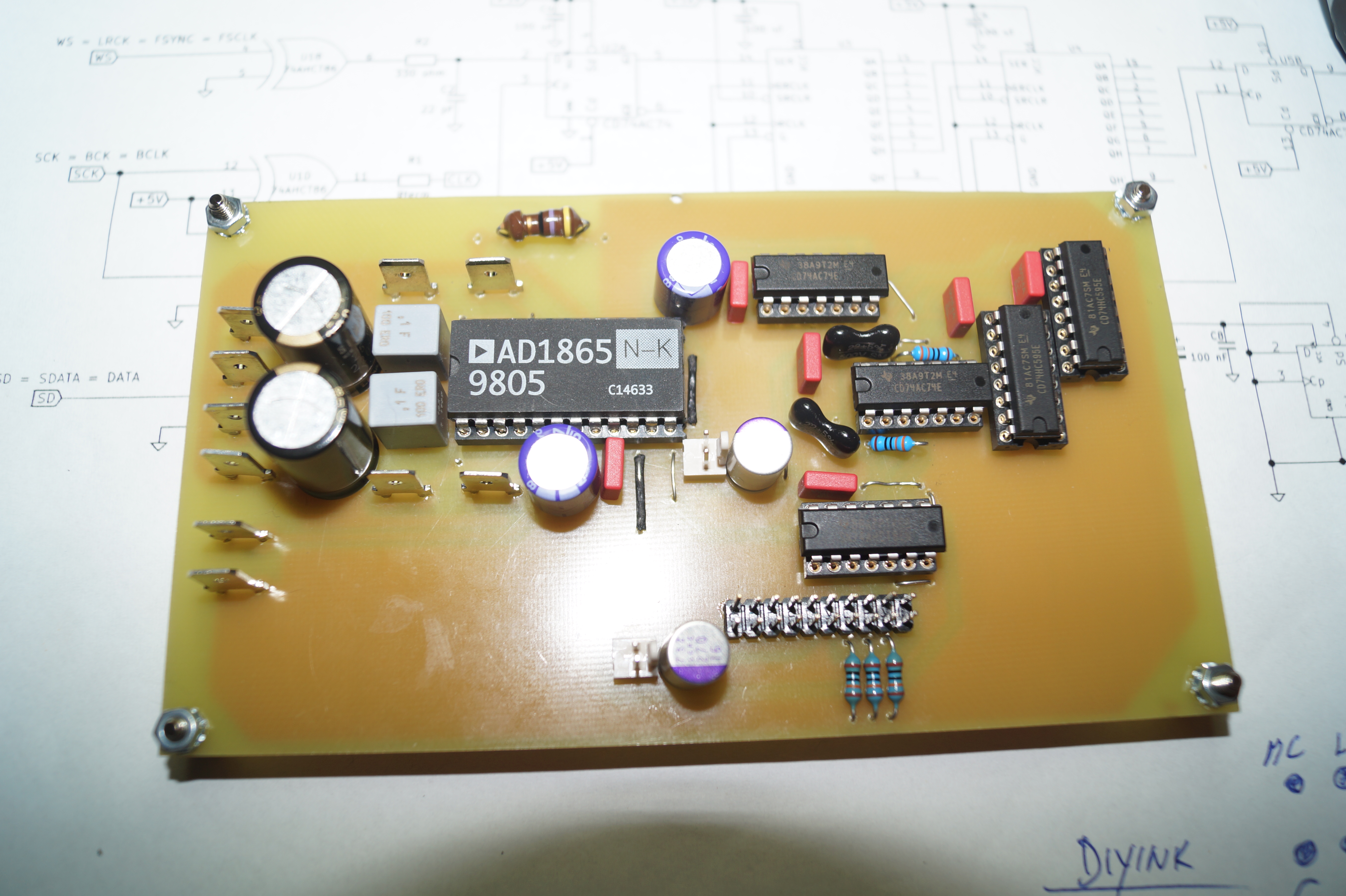

De dac is nu gereed voor het testen.

Nu nog een aantal voedingen bij elkaar scharrelen en nog even wachten op de USB/I2S omzetter.

Of ik probeer het eerst met een Raspberry of een Odroid of een Amanero

[hannesie]

Geef maar eens gas met die knappe jongen......!

[democles]

Vandaag gekeken wat ik nog aan voedingen had liggen.
Kwam er achter dat ik geen Salas shunt 5V negatief meer had.
Wat ik had is op gebruikt in mijn dac,s.
Dan maar wat lezen hoe ik dat toen gebouwd heb en of er nog genoeg onderdelen op de plank liggen.

Eerst maar eens het ontwerp van de voeding aanpassen naar mijn huidige maatstaven.
Dus graven in mijn archief,waar heb ik dat
En de boel aanpassen.

En dan staat er op de keukentafel nog mijn 6V6 buizen voorversterker op een plankje,wat eerst ontmanteld moet worden.
De versterker speelt goed en is klaar om ingebouwd te worden,maar dat doen we wel als de weercijfers ruim boven de 10 graden zitten.

Al met al nog even geduld .

[democles]

De voeding is er klaar voor.

Nog wat touwtjes knopen dan kan de stekker er in

[MarcelvdG]

Spannend! Staan er tien parallelregelaars op die print rechts?

[democles]

Zijn 5 salas shunt (mosfet) voedingen waarvan ik 4 gebruik voor de dac.

Drie regelaars staan op +- 60mA ingesteld voor de dac chip en 1 op +- 150mA voor het verdere digitale gedeelte van de print.
Wat links staat is de voeding voor de I2S aansturing,Odroid C1+ als muziek speler en Amanere USB naar I2S omzetter.

[hannesie]

Vol verwachting klopt mijn...........

[3kes]

[democles]

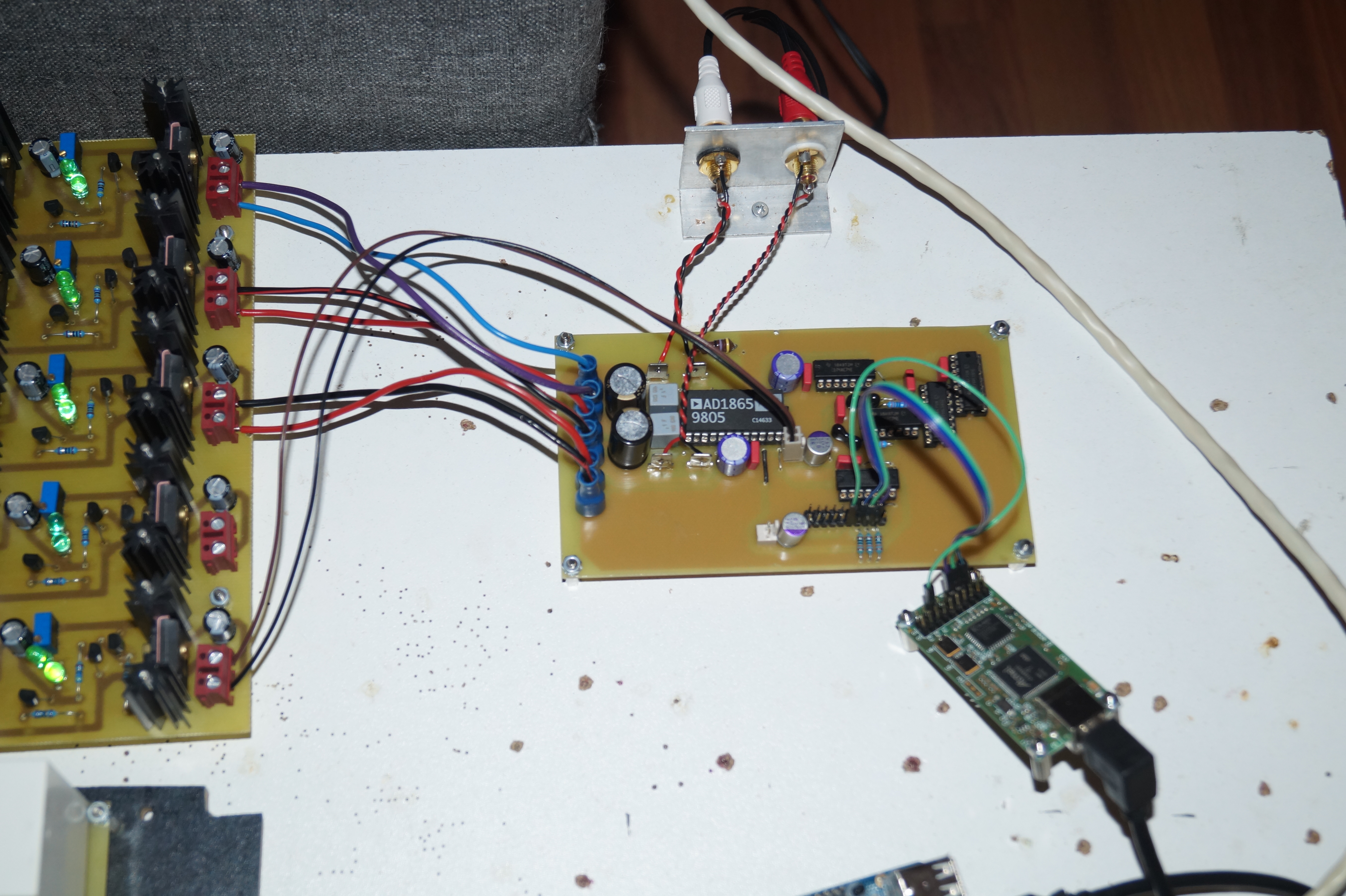

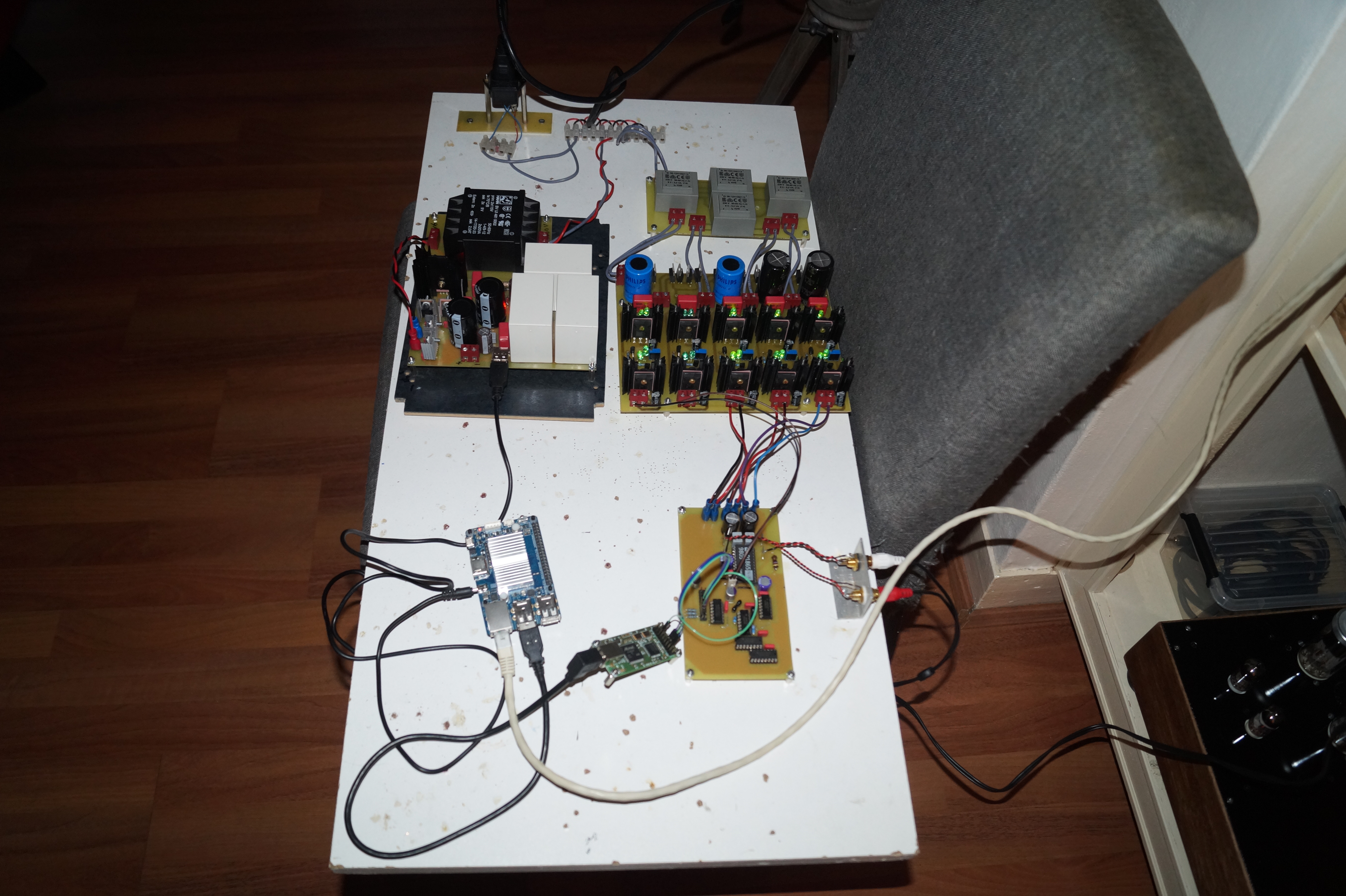

Oke, de touwtjes er aan.

Alle spanningen gecontroleerd.

Alle aansluitingen gecontroleerd.

O droid C1+ er aan gezet als speler met Max2play als software.
De Odroid hangt dan via USB aan de Amanero USB naar I2S omzetter die dan via jumperwire aan het dac bordje hangt.

Het IP adres van de Odroid opgezocht en via de webinterfase van Max2play de speler op Amanero gezet.

Mijn buizenspul opgestart en het signaal direct van de 200 ohm I/V weerstanden afgetapt dus zonder buizenvoortrap zo de 6N23P voorversterker in.

En dan kan de stekker er in

Even voelen of er ergens iets overmatig warm wordt in de voeding,nee dus.

Muziek er op en spelen maar

Hij doet het

Kon niet te veel luisteren de vrouw kijkt schaatsen,komt nog wel.
Geen rook, geen bijgeluiden geen haperingen en genoeg volume alleen op de I/V weerstanden.
Klonk nog een beetje vlak,maar dat is nieuwigheid,na een half uur spelen trok dat al wat bij.
Snel wat door mijn collectie gezapt alles is er

[3kes]

Meteen maar massa productie dan? Geintje . Maar kicken dat ie in ieder geval speelt!

[democles]

Ja kicken

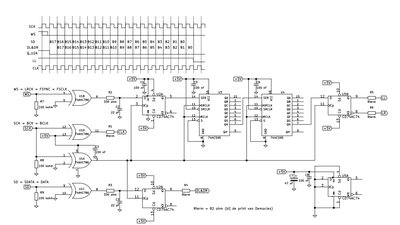

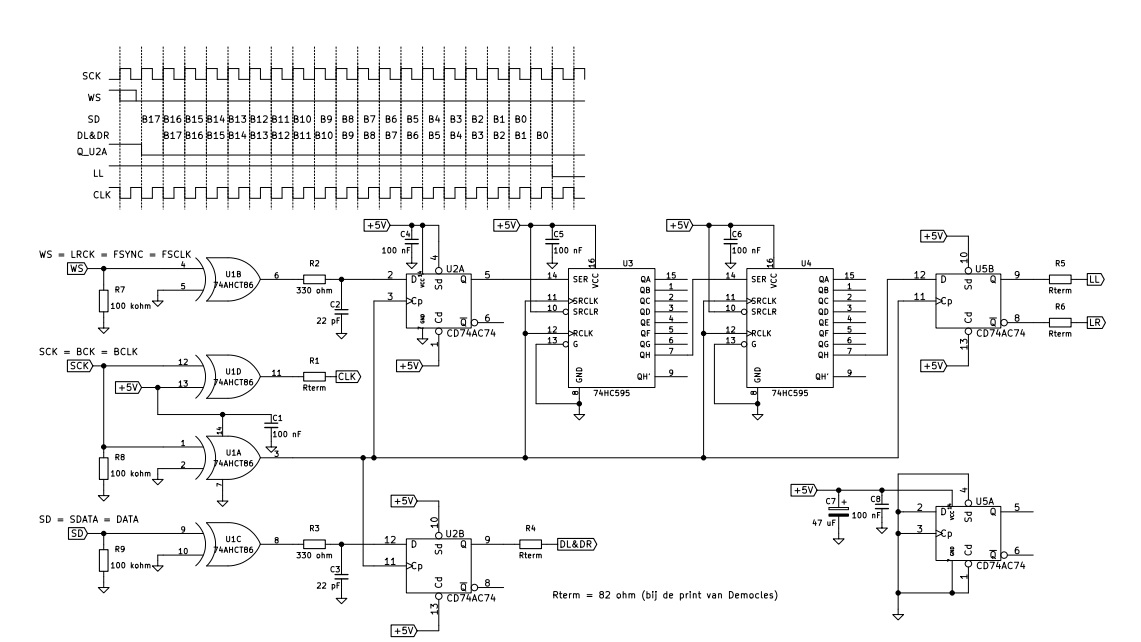

Marcel bedankt voor het schema en de moeite

Heb nu dus een NOS AD1865 dac met I2S aansluiting,dus niet meer afhankelijk van SPDIF en daar ging het om



Eerst dit alles maar een tijdje op inbranden zetten.

[hannesie]

[MarcelvdG]

Geweldig dat hij het doet! Haalt hij de 192 kHz ook?

[democles]

Of de 192 Khz gehaald wordt test ik vandaag nog wel even.

Eerst zo,n bestand zoeken en kijken in VLC welke codec het is.

[democles]

Dan maar even zoeken naar een 192Khz bestand.

Ik vond dit.

pink floyd.jpg (4.01 KiB) 314 keer bekeken

F.ck bijna 2GB voor een CD,tje

Eerst maar even testen op de computer met VLC speler,deze geeft 32bit 192Khz Flac aan voor het bestand.

Dan maar proberen of het speelt op de AD dac.

En dat doet het zonder bijgeluiden of haperingen

[OpaBert]

Knap gedaan Demo

[democles]

Dank je Bert,en dat alles zonder ruis.
Luister nu met de koptelefoon er op.

[MarcelvdG]

[Barry2001]

[hannesie]

Je bent een topper
En dan ook nog de juiste muziek keuze!!!!

[democles]

Oke,de schakeling werkt nog steeds.
Klinkt nog wel anders als mijn eigen bouwsels maar er zit nog geen buizentrap achter dus eigenlijk geen vergelijk.

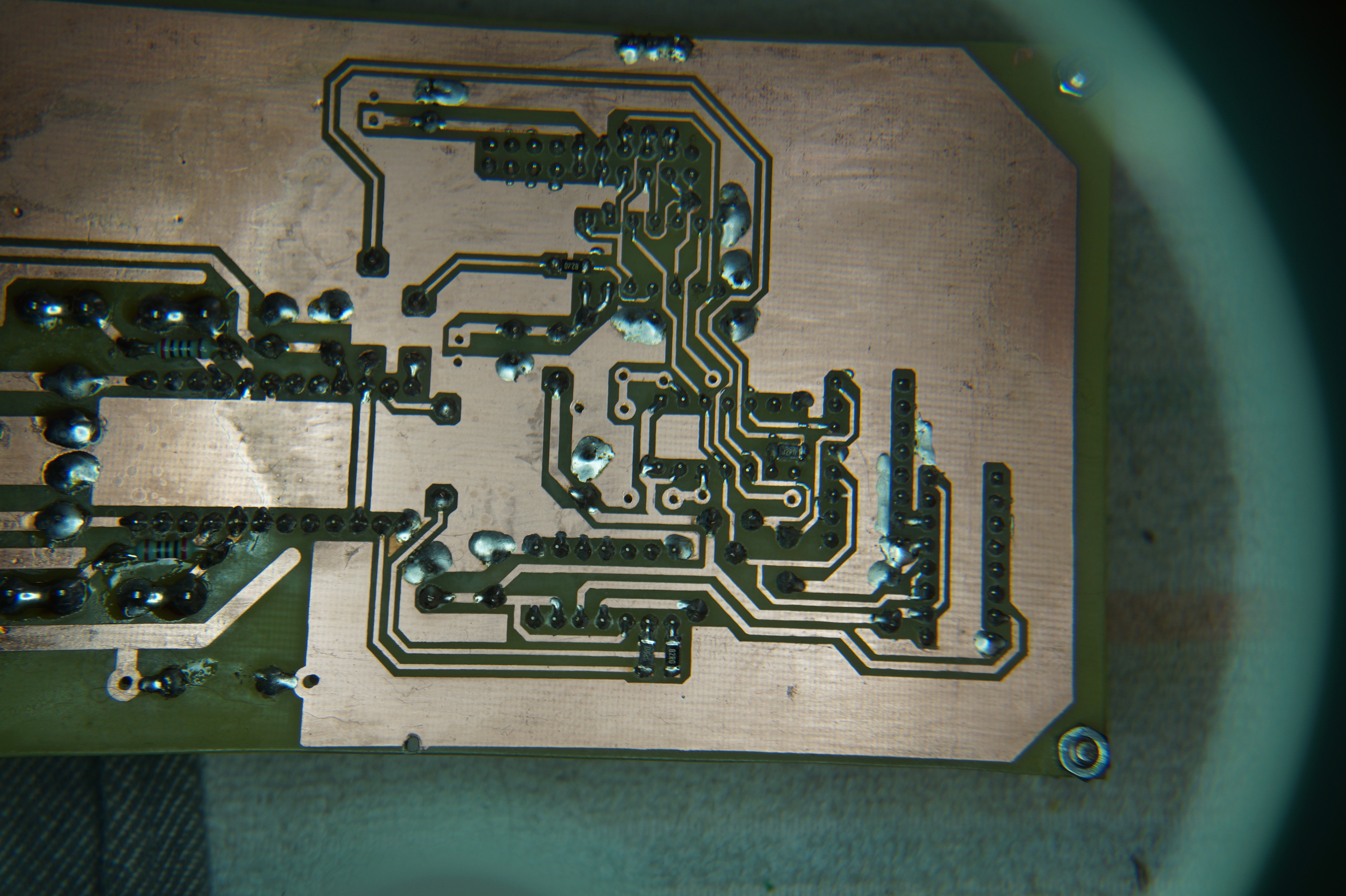

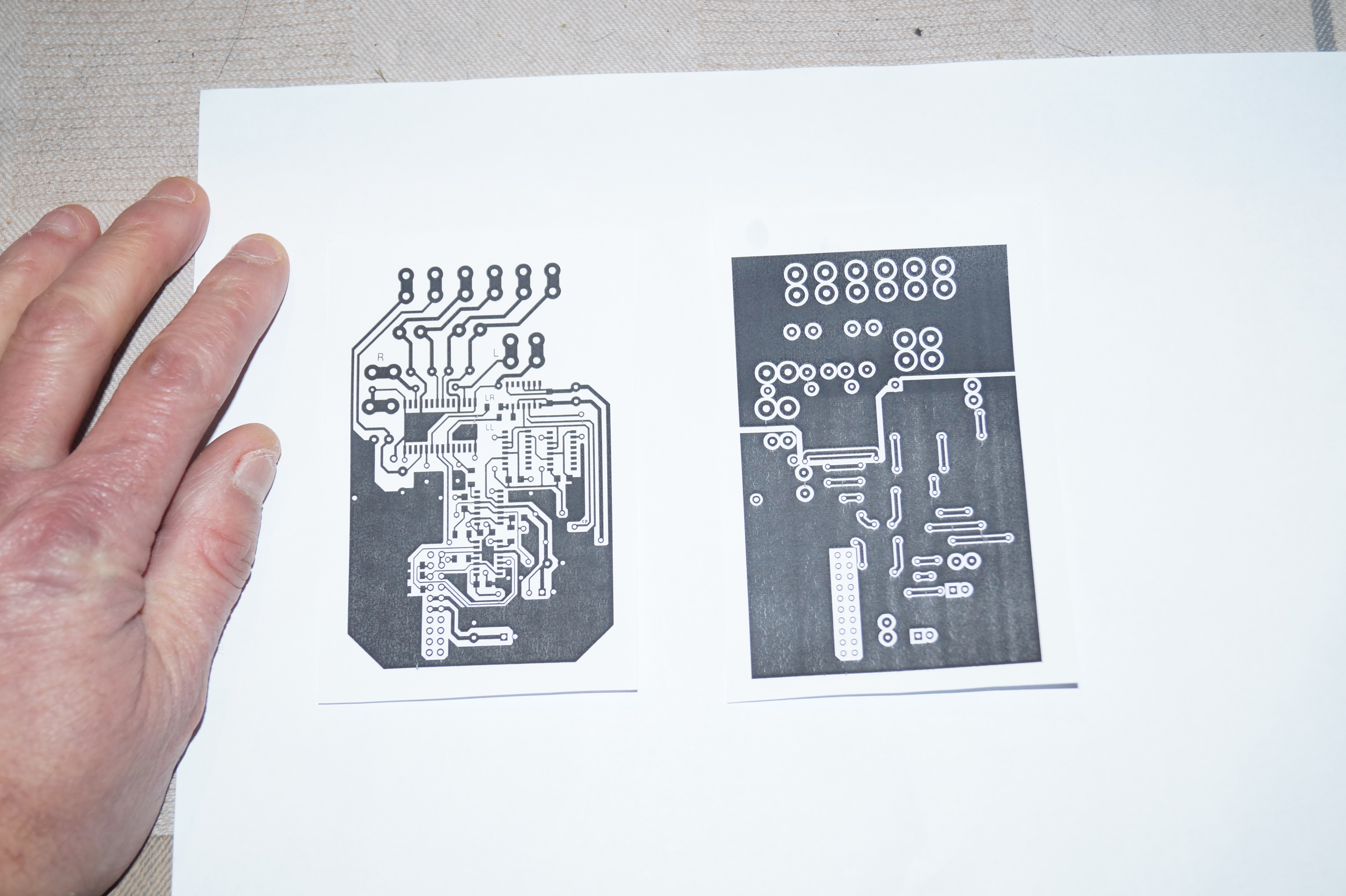

Mijn ontwerp in SMD maat kon me niet los laten,hoewel dat eigenlijk niet meer te doen is met een soldeerbout,toch maar verder gewerkt aan een twee laags ontwerp.

Hoe ik later alles er op bak vergt nog wat studie werk.

Nu heb ik in SPRINT 5, twee lagen getekend en wil daar gerbers van maken voor een printje van de Chinees,maar weet niet hoe , de manier werd een tijdje terug uitgelegd op het forum,alleen kan ik dat niet meer vinden. En hoeveel gerber files heb ik nodig?

Nog even een vraagje over de serie weerstandjes.
De afstanden van de baantjes zijn nu beduidend korter geworden,welke waarde kan ik nu het beste toepassen?

[3kes]

Netjes! Zolang het niet kleiner is dan 0805 is het prima met de soldeerbout te doen.

[democles]

Weerstandjes/condensatoren 1206

IC,s SO-14 ,SO-16 en SO-28

Weerstandjes en condensatoren gaat wel lukken maar die IC pootjes
