Overhaulin' : Elektuur Crescendo 1983 Eindversterker.

[Ah!buis]

Voorzie jij een probleem met die aansturing ?
Als die 660 Ohm een gelijkstroom weerstand is wil ik het wel even nameten, of is het een impedantie ?

Gewoon de gelijkstroom weerstand.Als 't klopt, zelfde type nr. zelfde verkoper en verschillende gegevens, maakt 't wel twijfelachtig
Problemen, nee.Die schakeling heeft ruime instelmogelijkheden en 't komt toch niet zo nauw
Voor wat ernstiger gebruik is 't wel handig om de juiste gegevens van de meter te hebben .
Anne

[mtb]

Als je ze op de uitgang aansluit (zoals je vaak ziet op de commerciele versterkers) zullen ze 9 vd 10 keer niet uit de hoek komen. Staat hier op de hobbykamer een Akai AM-U11 met meters erop die het werkelijke vermogen zouden moeten aangeven. Die komen op normaal luisterniveau de hoek niet uit.

Dat hebben we toch al uitgebreid besproken, zie http://forum.zelfbouwaudio.nl/viewtopic.php?f=8&t=21711 en voor (zelfbouw)schaaltjes: http://forum.zelfbouwaudio.nl/viewtopic.php?f=8&t=21460.

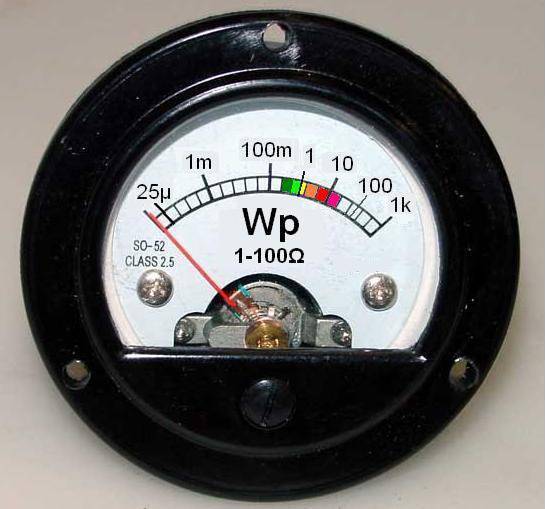

Met deze zie je altijd wat:

[ds23man]

Denk al, waar blijft het reclameblok......

[AatV]

Wat een heerlijk fout ding. Uit nieuwschierigheid een kitje besteld

Goede omschrijving Barry, zit me ernstig af te vragen of zoiets past op een buizenversterker..

groet,
Aat

[Pjotr]

............ zit me ernstig af te vragen of zoiets past op een buizenversterker..

groet,
Aat

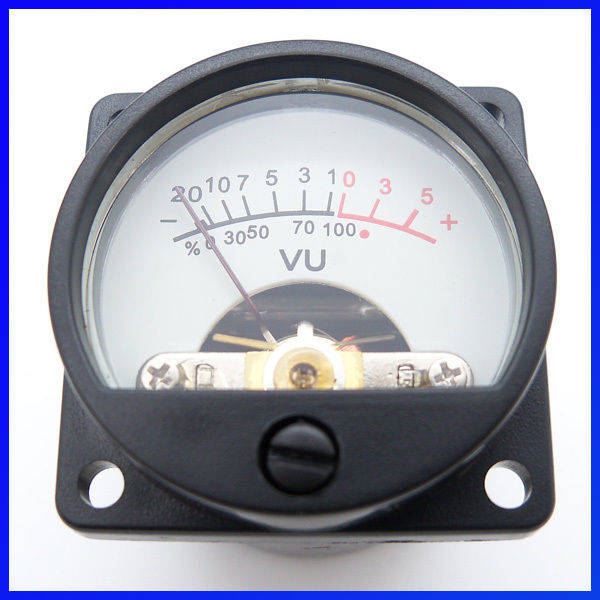

Nee, daarvoor moet je dat wapperijzer van mtb hebben Maar vind ik deze toch mooier:

http://www.ebay.com/itm/Brand-New-2pcs- ... 1352747174

[ray5150]

Dat zijn ook mooie meters, alleen zijn ze amper 3 centimeter in doorsnede.

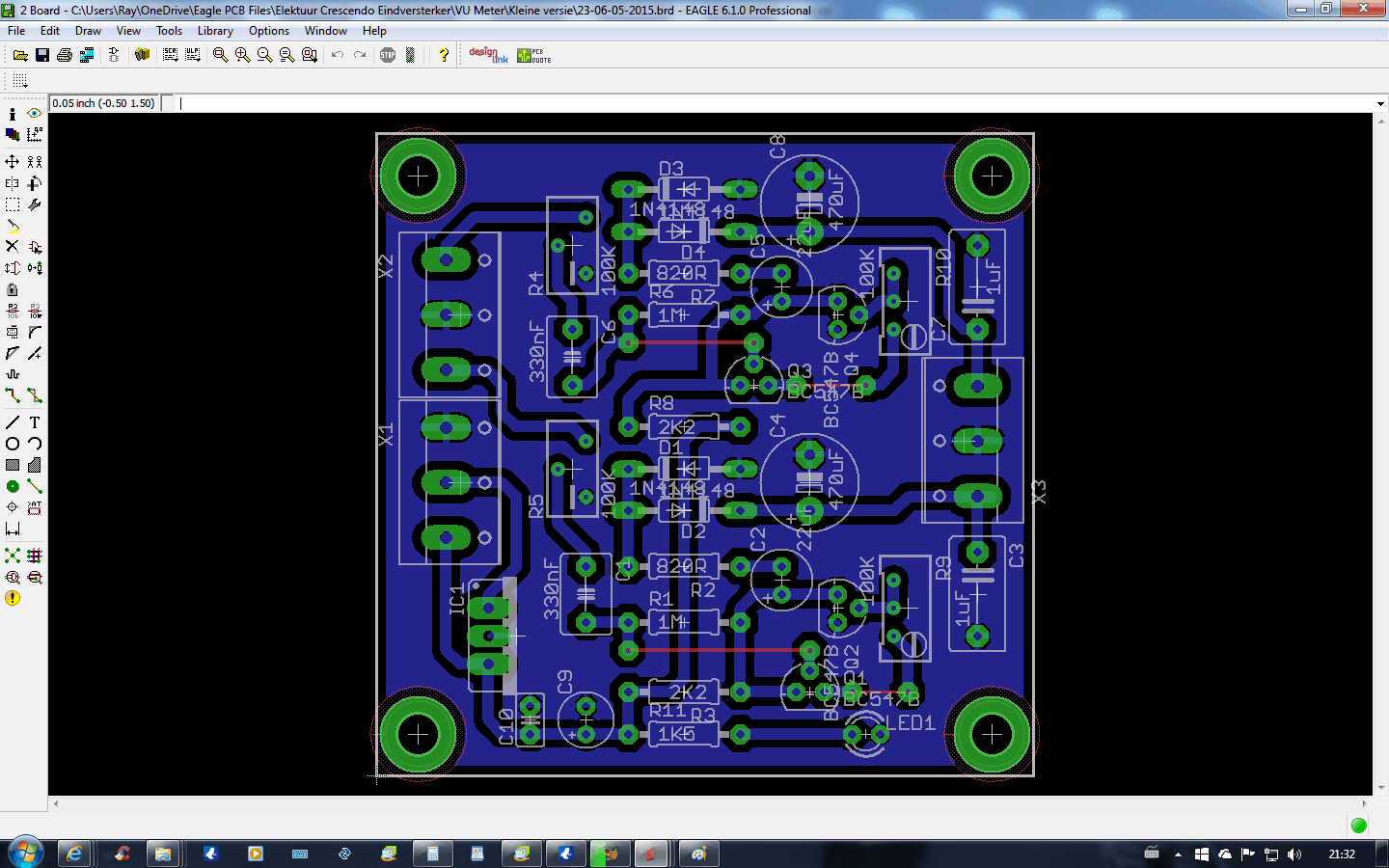

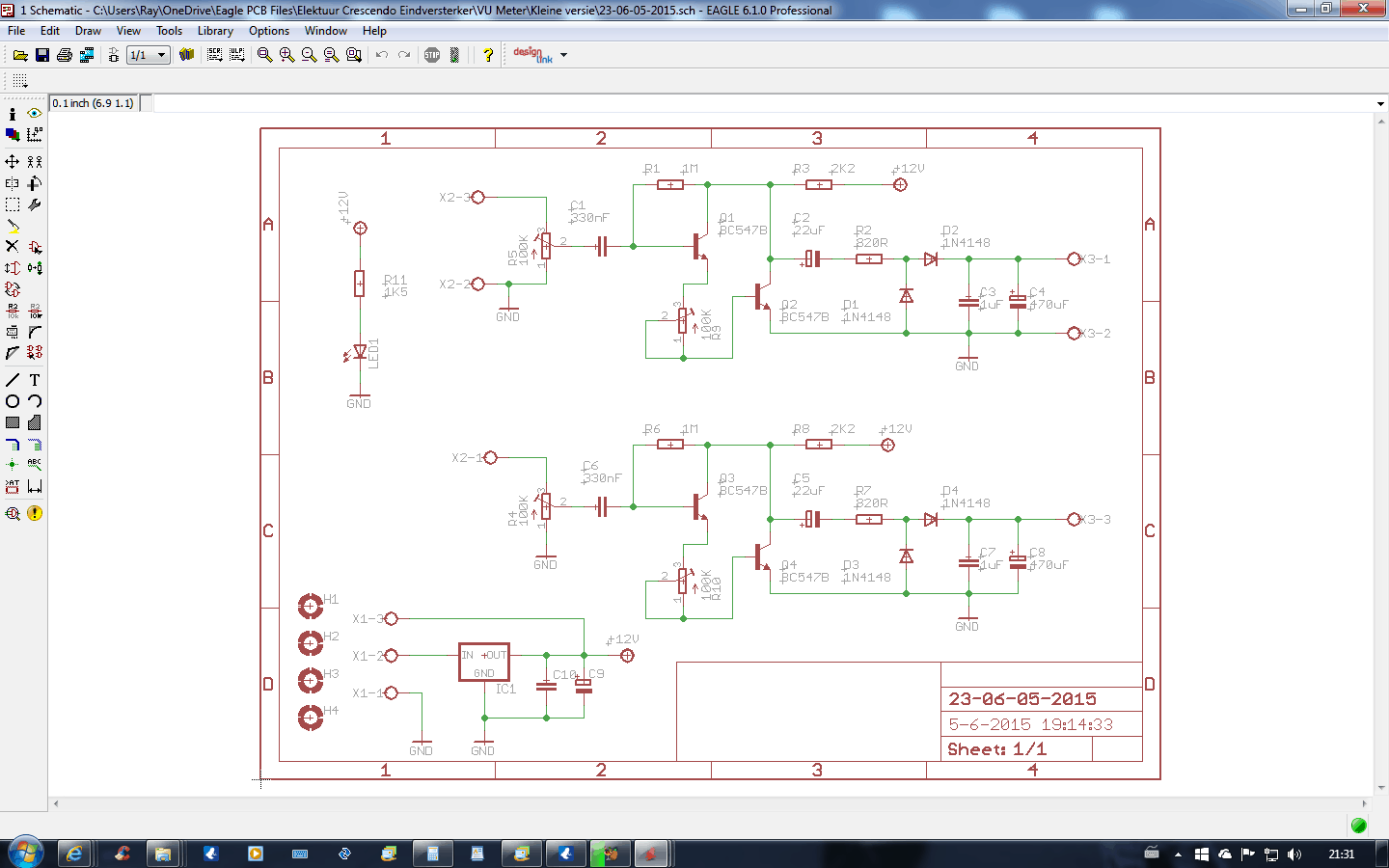

Schema en layout voor de meters :

Zo te zien heb ik weer heel wat te etsen de komende tijd.

[knuisje]

Kun je die led niet beter achter de wappers monteren?

[Pjotr]

Dat zijn ook mooie meters, alleen zijn ze amper 3 centimeter in doorsnede.

Klopt, maar een buizenversterker heeft ook niet zoveel extra opsmuk nodig

[ray5150]

Kun je die led niet beter achter de wappers monteren?

Komt ie ook.

[knuisje]

Geen RGB-led?

[Ah!buis]

Beter C10 aan de andere kant van de 7812 (in-kant).En C3 en C7 zijn volkomen nutteloos.
Anne

[ray5150]

Geen RGB-led?

En die dan door de Atmega laten aansturen, hou op, je brengt me nog op verkeerde ideeën...

[knuisje]

Sorry.

[ray5150]

Beter C10 aan de andere kant van de 7812 (in-kant).En C3 en C7 zijn volkomen nutteloos.
Anne

Hoezo nutteloos, Anne ?
Ze zitten ook in het originele schema. (niet dat dat een rechtvaardiging is, ik vraag het me gewoon af.)

[Ah!buis]

Er wordt wel 's een kleinere C over een dikke elco gezet om de eigenschappen bij hoge frequenties wat te verbeteren.
Hier moet de elco de spanning vasthouden om de meter rustig te houden.Zo snel is de meter niet.
Anne

[Pjotr]

Er wordt wel 's een kleinere C over een dikke elco gezet om de eigenschappen bij hoge frequenties wat te verbeteren.
Hier moet de elco de spanning vasthouden om de meter rustig te houden.Zo snel is de meter niet.
Anne

Blijft een flut versterker zo met veel te veel versterking! Bij deze schakeling gaat de meter bij normaal spelen niet uit de hoek komen (door de drempelspanning van de dioden) of hij ligt bij wat hogere volumes in de andere hoek.

[ray5150]

Wat kan ik dan beter doen, Peter ?

[Pjotr]

B.v. deze als je het simpel wilt houden: http://www.giangrandi.ch/electronics/vu ... eter.shtml

En anders de meter met 4 schottky dioden in brug in de terugkoppeling van een op-ampje zetten.

[ray5150]

Okee, ik begrijp dat dat een logaritmische aansturing is, dat daardoor de meter beter reageert.
Inderdaad is het vrij simpel op te bouwen, voor je tweede suggestie heb ik wat hulp in vorm van een schematje nodig.

[Ah!buis]

Met zoiets kan 't ook http://nl.aliexpress.com/store/product/ ... 52792.html
Of het IC vinden en zelf doen.

Anne

Datablad ook maar

[ray5150]

Dat IC was ik ook achtergekomen. ding is erg obsolete. Loek had me er een tijdje geleden al op gewezen.
Kost op Ebay los meer dan een complete PCB voor een analoge VU meter bord.

http://www.ebay.com/sch/i.html?_odkw=TA ... 8&_sacat=0
Ik denk dat dat geen begaanbare weg is, helaas.

Nou zie ik dat die driver bordjes gewoon met een DIP8 opamp werken (tenminste, daar ga ik van uit.)
Nu zou het heel simpel zijn om zo'n bordje te bestellen, maar iets weerhoud me daar van...

[Pjotr]

Die TA is een piek meter en bovendien strak logaritmisch. Dat wil je ook weer niet. De schaal van de VU-meter klopt dan ook van geen kanten meer en bovendien meet een VU-meter de gemiddelde waarde. Zal vanavond even kijken voor een simpel opamp schema. Met een TLC072 op 12V stuur je 2 meters aan. Weet je al wat het stroombereik van die meter is? Lijkt mij iets van 200 uA fs, is vrij standaard voor die meters.

[ray5150]

Ik heb de DCR nagemeten en ik kom op 650 Ohm, dus dat klopt wel aardig met de opgegeven 660 Ohm.

[Pjotr]

Dat is niet zo spannend maar hoeveel stroom loopt er nu bij FS? zet eens een 4K7 weerstand in serie en meet dan de spanning bij volle uitslag.

[ray5150]

Dat moet je even wat beter uitleggen, vrees ik. wat betekend FS ?
Wat voor spanning moet ik erop zetten ?
