LM-3886 versterker ontwikkelen

Bericht door **b_force** » do 05 jun 2008, 23:21

Ik neem aan dat je losse elco's bedoeld ? (niet op de printplaat, want die druk je gewoon stevig tegen de print aan)

Sja je kan er verschillende dingen mee doen.
Ik heb ze weleens op de kop tegen de bodem van een kast gelijmd.
Andere optie is zelf een malletje maken of buigen.

Ik geloof dat ze ook in diverse maten te koop zijn, zoek eens bij Farnell/ lokale hardware boer.

mischa72 · Bericht door **mischa72** » do 05 jun 2008, 23:23

beugels om pvc-buis vast te zetten?

Soundexcel · Bericht door **Soundexcel** » do 05 jun 2008, 23:35

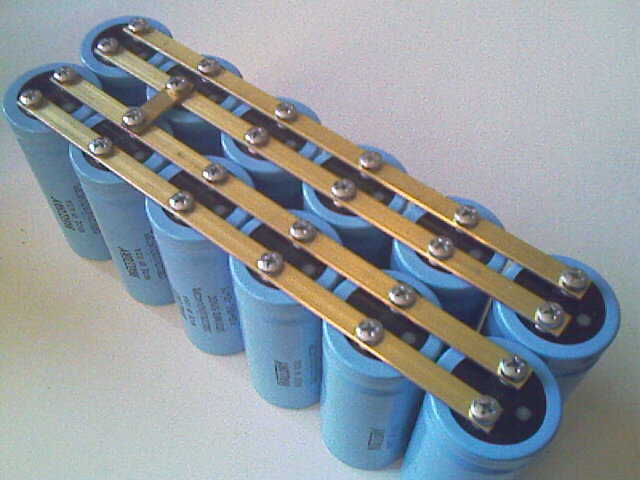

Het gaat om deze partij elco's
Door het gewicht lijkt lijmen me niet zo'n goed idee.
De PVC klemmen is inderdaad een goed idee.

elke hoek een klem moet genoeg zijn.

Andere suggesties zijn nog steeds welkom

Bericht door **b_force** » do 05 jun 2008, 23:39

Nou mjah tenzij je het een probleem vindt om ze op de kop te zetten, maar moet goede 2 componenten lijm zit alles vast

Grootste nadeel is dat als het een keer kapot gaat, je het haasjes bent (ook niet de meest mooie oplossing hoor)

Je zou misschien een constructie kunnen maken met wat aluminium profielen ofzo.

Soundexcel · Bericht door **Soundexcel** » vr 06 jun 2008, 0:11

Ze gaan sowieso met de schroeven naar boven.
Anders gaat het niet passen in de behuizing. Die wordt aardig vol.

Ik zat ook aan twee alu profieltjes te denken en dan met bijvoorbeeld ty-raps of een net bandje vast zetten.

markje · Bericht door **markje** » vr 06 jun 2008, 9:42

Ty raps. Vier gaten in de behuizing, paar lange ty raps en klaar.

Mits ze niet te zwaar zijn natuurlijk. je kunt ook van alu strip (bouwmarkt) 2 beugels buigen, die er omheen en vastschroeven op de bodem. Aan de bovenkant voor isolatie krimpkous erom.

Groeten Mark

Soundexcel · Bericht door **Soundexcel** » vr 06 jun 2008, 14:26

Het valt me op dat je erg weinig ziet dat de secunaire uitgang van een trafo, of na de voeding, wordt afgezekerd.
Als het dus fout gaat in bijvoorbeeld een versterker kan dit grote gevolgen hebben.

Zal de primaire zekering er dusdanig snel doorbranden dat dit niet nodig is?

Of is het toch verstandig om na de voeding een zekering te plaatsen.
(iets wat vaak lastig is door de grote stromen).

Paul · Bericht door **Paul** » vr 06 jun 2008, 14:42

In mijn hypex UCD voeding zitten ze wel na de trafo, die zijn 6,3A F, er is er wel eens een doorgebrand terwijl de hoofdzekering van 4A T heel bleef...

fluppie · Bericht door **fluppie** » vr 06 jun 2008, 18:29

En heb je dat 800VA bakbeest al thuis ?

markje · Bericht door **markje** » vr 06 jun 2008, 20:30

Paul schreef:
In mijn hypex UCD voeding zitten ze wel na de trafo, die zijn 6,3A F, er is er wel eens een doorgebrand terwijl de hoofdzekering van 4A T heel bleef...

Dat is wel logisch, zowieso is ie snel en 4A primair is 900VA, dat is bij 30V dus 30A.

Ik heb mijn UcD's primair en secundair afgezekerd. Een zekeringhouder en een zekering kost een euro, een UcD module iets meer.

Groeten Mark

Paul · Bericht door **Paul** » vr 06 jun 2008, 23:11

Dan was de opmerking toch relevant omdat de secundaire zekeringen toegevoegde waarde blijken te hebben?

oja, 't zijn 400 modules en de trafo is secundair 42V, maar dat verandert het sommetje niet heel erg..

Soundexcel · Bericht door **Soundexcel** » za 07 jun 2008, 0:25

I.v.m. de hoge stroom (2x 18A) ben ik voor een nette set auto zekeringen gegaan.

Morgen ga ik proberen alles netjes te bedraden en in te bouwen.
Ik vrees echter dat ik te weinig tijd hebt. Er moet ook nog gewerkt worden

(raymann in de meervaart).

Foto's zullen volgen als het zo ver is.

Soundexcel · Bericht door **Soundexcel** » zo 08 jun 2008, 22:48

Het is dan eindelijk zo ver.
De versterker aan de goede voeding. Netjes in zijn behuizing.

Het was even flink proppen maar alles zit er netjes in.
Alle voeding en speaker uitgangen zijn met 2,5mm2 aangelegd.

Er zit een lichte brom op de uitgang. Dit komt doordat de audio vlak langs de trafo en 220 loopt. Hier moet ik dus nog even goed naar kijken, en dit beter aanleggen.

De klank is zeer goed. Saxofonen klinken meer saxofoon dan op de Tripath AMP10 Versterker. Het geluidsbeeld is mooi breed en alles staat op zijn plek. Iets wat ik miste op zowel mijn Amp10 als buizen versterker.

Nu dus alles nog even netjes afwerken (220 chassis deel in de achterkant) en klaar!

Ook niet geheel onbelangrijk: mijn complete huis opruimen. Het is een enorme werkplaats geworden....

Bericht door **Marp** » ma 09 jun 2008, 0:09

Soundexcel schreef:
De klank is zeer goed. Saxofonen klinken meer saxofoon dan op de Tripath AMP10 Versterker. Het geluidsbeeld is mooi breed en alles staat op zijn plek. Iets wat ik miste op zowel mijn Amp10 als buizen versterker.

Leuk om dat eens naast elkaar genoemd te zien.

Zelf heb ik de LM3886 jaren lang gebruikt in dit ontwerpje, en in bi-ampconfiguratie. Ook daarvan kan ik niet anders zeggen dan dat het geluidsbeeld dik in orde was, en wat me bij deze chip vooral erg aansprak, is wat je ook al noemde: een erg goede controle over de driver. Ondanks hun eenvoud en lage prijs blijven dit fantastisch leuke versterkers die nog altijd hun mannetje kunnen staan.

markje · Bericht door **markje** » ma 09 jun 2008, 9:26

Soundexcel schreef:
Er zit een lichte brom op de uitgang. Dit komt doordat de audio vlak langs de trafo en 220 loopt. Hier moet ik dus nog even goed naar kijken, en dit beter aanleggen.

Probeer eens een dunne coaxkabel voor het audiosignaal. Doe ik ook altijd intern en nog nergens brom gehad (en alles loopt langs elkaar). Als dat niet werkt kun je ook afgeschermde 220 kabel gebruiken (of de kabel verleggen).

Groeten Mark

Soundexcel · Bericht door **Soundexcel** » ma 09 jun 2008, 11:44

Ik heb afgeschermde studio bekabeling gebruikt.
Ik heb ook nog nooit eerder brom gehad. Het is dus nog even zoeken waar het vandaan komt.
Toen alles los was had ik nergens last van.

markje · Bericht door **markje** » ma 09 jun 2008, 20:17

Aardlusje?

Groeten Mark

Soundexcel · Bericht door **Soundexcel** » di 10 jun 2008, 18:47

De brom komt duidelijk uit mijn voeding.
Met de scoop op de voeding zie ik duidelijk dat deze niet optimaal wordt afgevlakt. Dit zie ik terug in de 15V voeding (die ik van de 30V maak). Dit zie ik weer duidelijk terug aan het signaal wat uit de ingangs trap komt.

Ik gok dat dit ook de brom genereert.

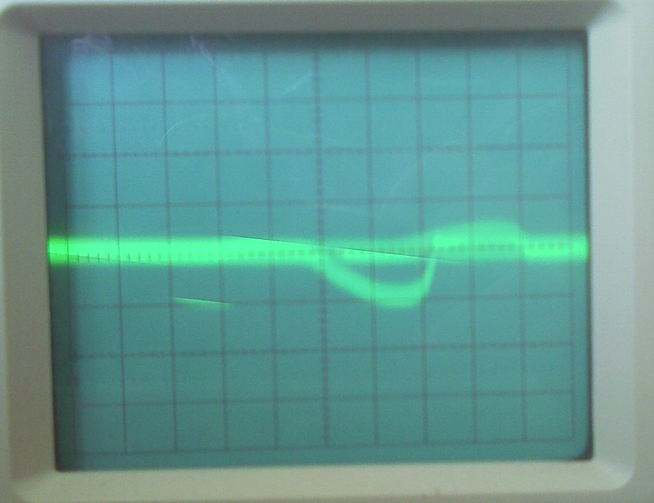

De eerste meting is op 50mv. Dit is de 30V hoofd voeding.

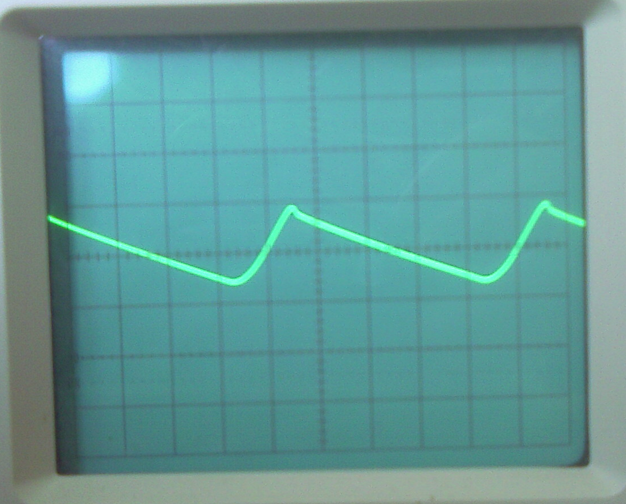

De tweede meting is van de 15V voeding.

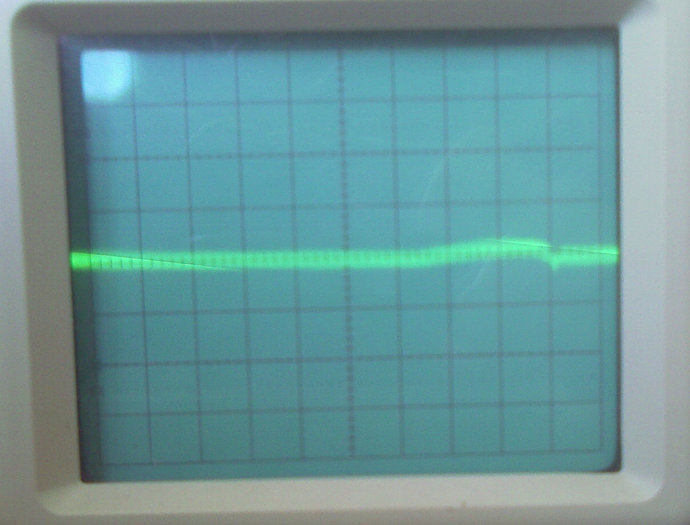

De derde meting is van de audio na de ingangs trap (5mv)
De storing op de audio ging zo snel dat hier moeilijk een foto van te maken was. Maar het schept een indruk.

Wat voor ripple is normaal op een voeding als dit?
Is deze 80mv ripple normaal?
Er zit 72000uF achter een 800VA 22V trafo.

Is dit op te lossen door een betere gelijkrichter of is het slimmer om de 15V een aparte trafo te geven?

MxTheo · Bericht door **MxTheo** » di 10 jun 2008, 23:21

De rimpel op de hoofdvoeding is die 50 of 100Hz??
Met zoveel cappaciteit en in rust is dit een vrij grote rimpel.
Het lijkt wel of de voeding enkelzijdig wordt gelijkgericht.
Is de trafo en of gelijkrichter wel goed aangesloten??

Verder een mooie versterker geworden, ziet er netjes uit!!

Soundexcel · Bericht door **Soundexcel** » di 10 jun 2008, 23:52

Of de rimpel 50 of 100hz is zou ik even moeten checken.
De scoop staat op de eerste foto op 50mv. Het tijds venster heb ik niet gecontroleerd.

Ik weet bijna zeker dat alles goed is aangesloten.
Netjes de het eind van de eerste en begin van de tweede winding aan elkaar als massa.
Ik heb een volledige gelijkrichter. Kan weinig fout aan zou je zeggen....
Als het verkeerd zat had ik een kort sluiting gecreëerd.

Ik zal morgen meteen kijken wat het geval is.

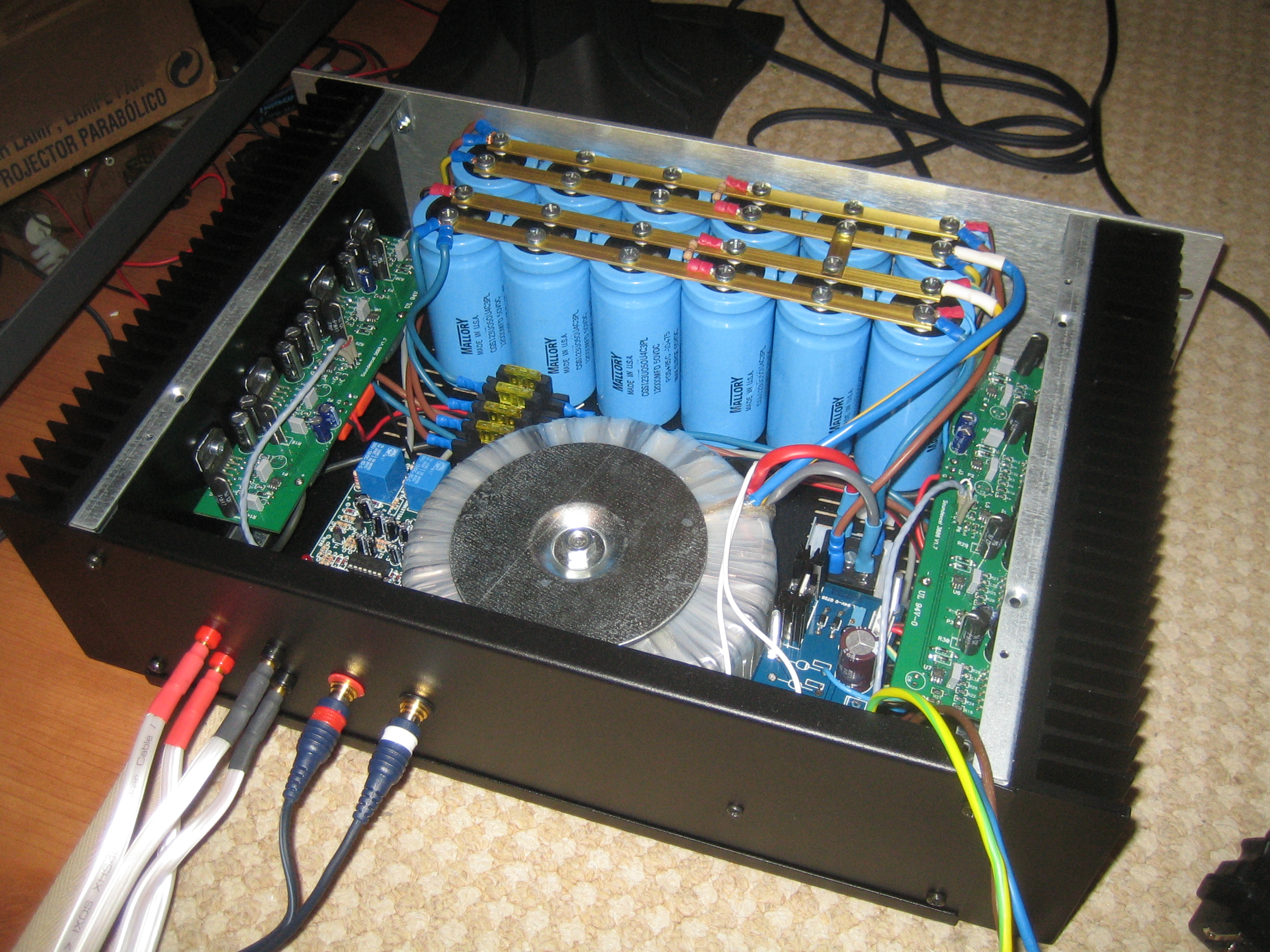

Op de keuken foto kan je goed zien hoe alles is aangesloten.
De gelijkrichter zit rechts boven de trafo. Op de bodem van de behuizing.

Godtoh · Bericht door **Godtoh** » wo 11 jun 2008, 9:44

Misschien kijken of het de trafo is, gelijkrichter of elco's.
Of te wel even los doormeten, en zo de voeding opnieuw opbouwen.
Ohjah, wat doet je netspanning aan de primaire kant van de trafo?

Misschien heb je wel een rotte elco oid.
En die 15v maakte je met 7815 en 7915 of met de lm317 versie?
Voor de 78 en 79 is het niet handig om op de ingang 30v te zetten.
Moeten ze veel dissiperen niet erg goed voor die dingen.

Mocht het dan niet weg zijn... geen idee.
Weet wel dat ik het spul met 470uF en een kleine belasting al mooi afgevlakt krijg.
Weerstand en een ledje eraan kijken wat het dan doet.

Soundexcel · Bericht door **Soundexcel** » wo 11 jun 2008, 12:52

De 15V voeding is opgebouwd uit een LM317 en LM337.

Ik ga het een en ander nog aanpakken.
De 15V voeding nog wat beter maken. Eventueel een aparte trafo geven.

Soundexcel · Bericht door **Soundexcel** » wo 11 jun 2008, 18:09

Vandaag de 15V voeding een eigen trafo gegeven.
De laag frequent rommel is bijna weg.
Zit wel nog een licht rateltje in het mid.

Op zoek naar waar deze vandaan komt!

Ik heb ook de scoop nog even op de hoofd voeding gezet.
Deze heeft een 100hz rimpel.

Zou dus goed moeten zijn.

Ik heb dan ook geen idee wat normaal is. Is deze 70mv normaal......

Snel weer verder met de brom klopjacht!

fluppie · Bericht door **fluppie** » ma 16 jun 2008, 14:12

Heb jij nog wat aan de amp gedaan afgelopen dagen ?

Philippe

Soundexcel · Bericht door **Soundexcel** » ma 16 jun 2008, 15:36

Ik zit een weekje op Terschelling voor de Avro (Oerol Late Night).
Helaas dus niks kunnen doen.
Er moeten nog een paar kleine aanpassingkjes gedaan worden en dan is hij helemaal klaar.
