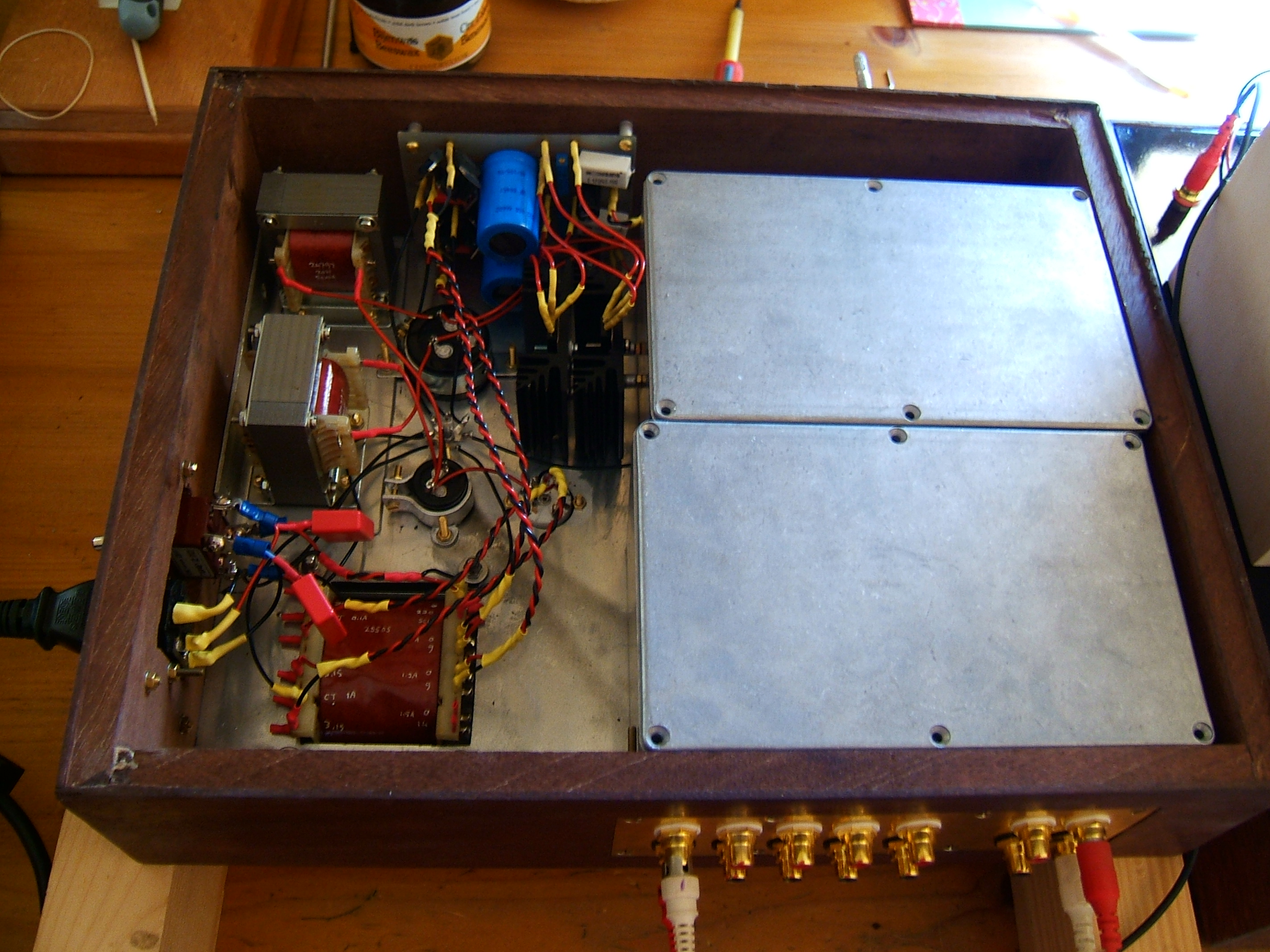

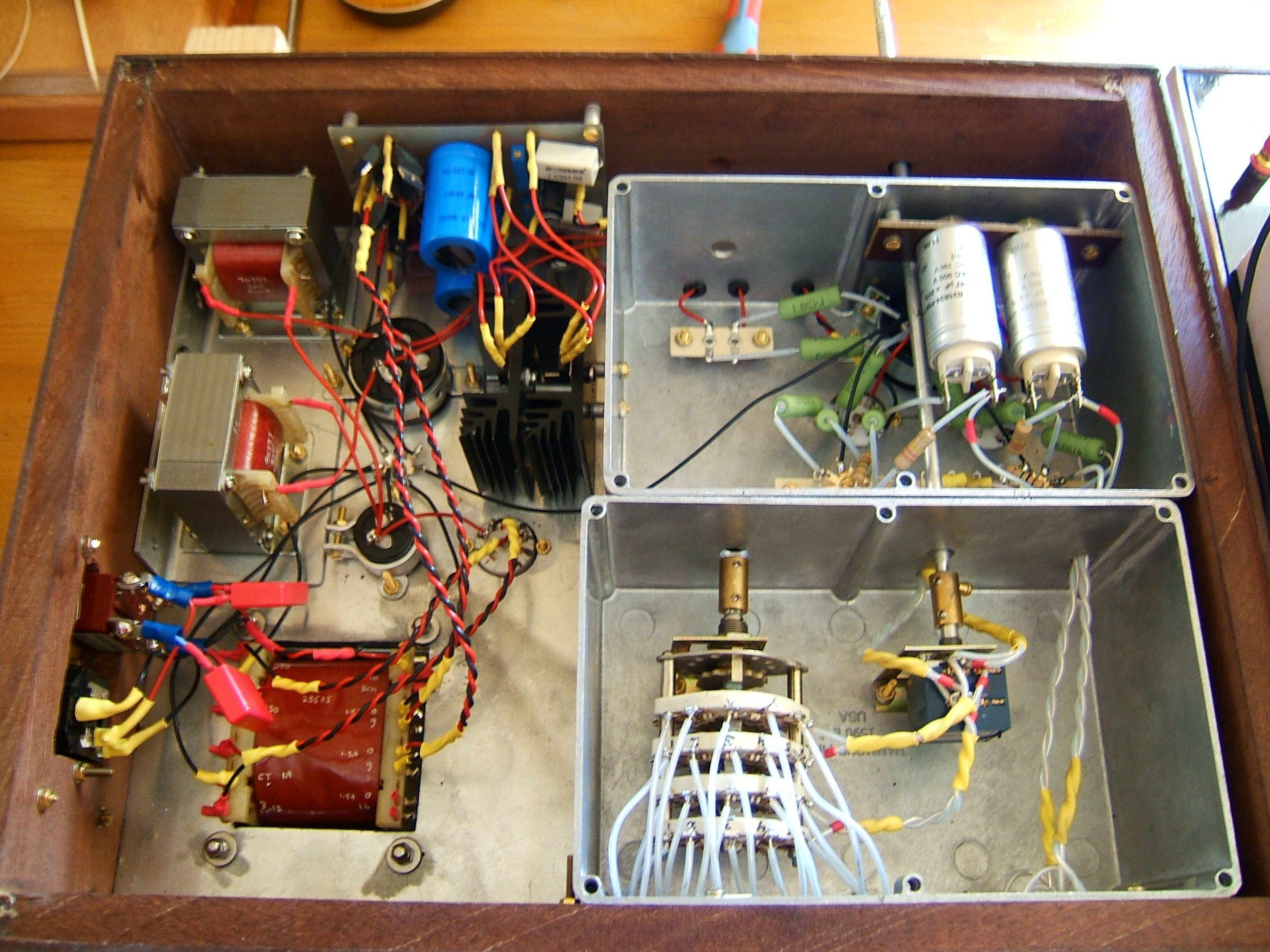

Twee maal 6N6P voorversterker met Hammond doosjes.

Werkt ook goed.

Mijn laatste doosje heeft ook een gunstig effect op het geluid,moet misschien wat meer terug naar deze opbouw,al vergt het meer planning

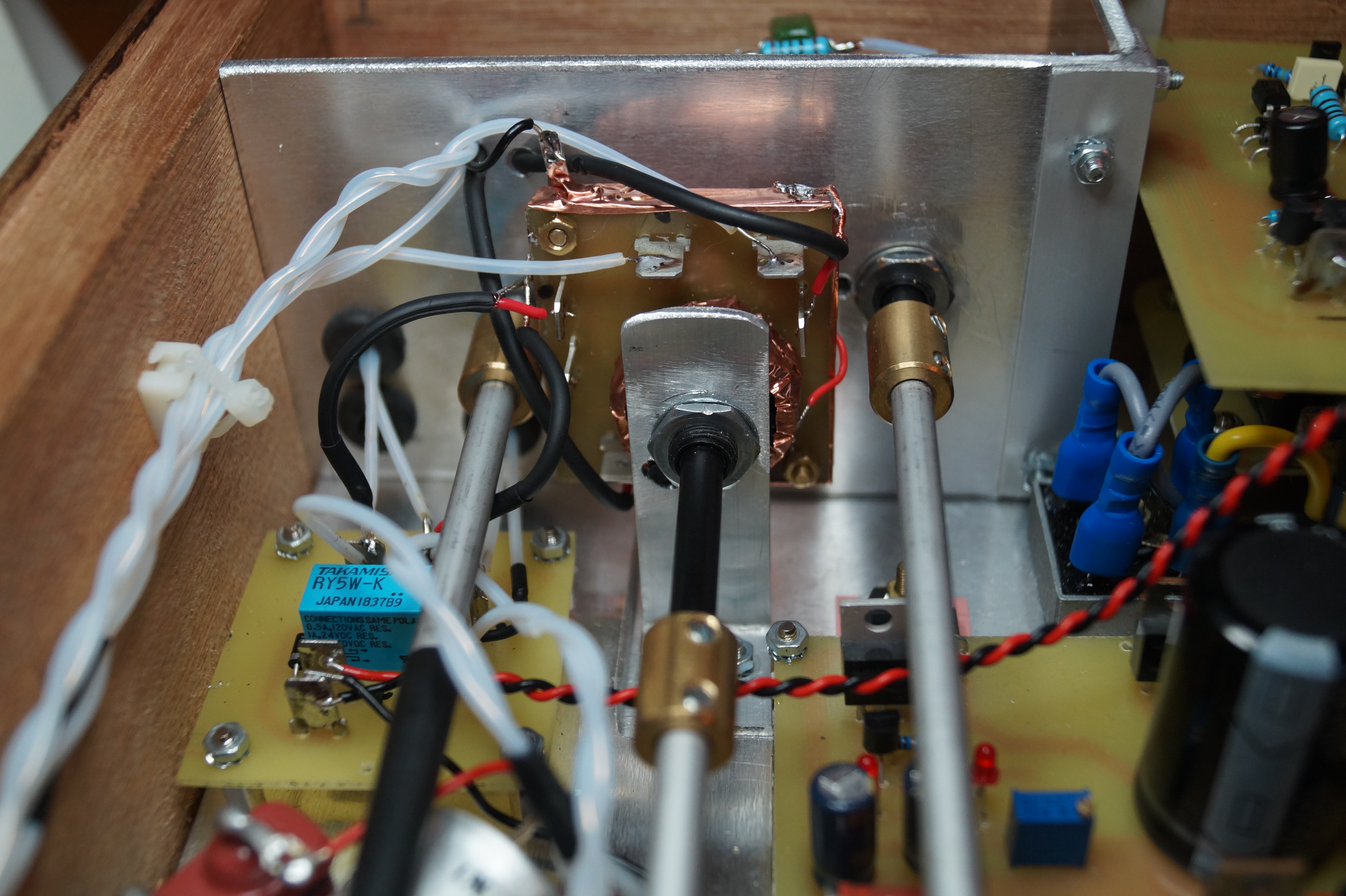

Alhoewel twee alu schotjes waar de volume en kanaalkeuze achter zitten het zelfde effect heeft,en tegelijk een stevige en eenvoudige montage mogelijk maakt.

[OpaBert]

Ja leuk doosje Bert.

Heb ook wel eens 1 gebouwd met doosjes...........

Twee maal 6N6P voorversterker met Hammond doosjes.

Werkt ook goed.

voorversterker 002.jpg
voorversterker 003.jpg

Mijn laatste doosje heeft ook een gunstig effect op het geluid,moet misschien wat meer terug naar deze opbouw,al vergt het meer planning

Alhoewel twee alu schotjes waar de volume en kanaalkeuze achter zitten het zelfde effect heeft,en tegelijk een stevige en eenvoudige montage mogelijk maakt.

Ja inderdaad Demo het maakt alles een stuk steviger zo'n tussen schot en nog een dwars erop voor de ingang maakt het ook wat minder gevoelig voor storing en zo'n Die Cast doos zeker Ben het helemaall eens En dank voor de complimenten

Dat ziet er top uit!

De juiste term voor die doosjes is "die cast" (of soms ook "diecast" of "die-cast"), ik kom ze hier bij Radio Piet, de lokale elektronicazaak, ook nog wel tegen. En dan vaak ook nog in de waterdichte uitvoering. Bij Conrad hebben ze (vrijwel) het hele Hammond assortiment, die bevallen me over het algemeen heel goed.

Bedankt even voor de juiste naam en Complimenten

[OpaBert]

Anne de kathode weerstanden in de Anastasia moet 390Ω 10Watt zijn
Al loopt er 100 mA dan is het 3,9 Watt
Maar ik moet daar toch geen draad gewonden dingen in doen ?

[douwebakker]

Maar 10W is toch meestal draad gewonden of heb ik dat mis?

[Ah!buis]

Anne de kathode weerstanden in de Anastasia moet 390Ω 10Watt zijn
Al loopt er 100 mA dan is het 3,9 Watt
Maar ik moet daar toch geen draad gewonden dingen in doen ?

Er zit een dikke elco over, maakt niet uit. En 6W moet ook wel genoeg zijn vooral als het draadgewonden is, die mag heter worden.
Anne

[Henkjan]

Maar 10W is toch meestal draad gewonden of heb ik dat mis?

Vaak is t MOX

[Ah!buis]

Maar 10W is toch meestal draad gewonden of heb ik dat mis?

Zou best kunnen dat 5W wel de grens is met metaloxyde of koolstof weerstanden.
Als de zelfindktie van de draadgewonden niet mag dan de anderen met meer parallel.
Anne

[OpaBert]

Maar 10W is toch meestal draad gewonden of heb ik dat mis?

Zou best kunnen dat 5W wel de grens is met metaloxyde of koolstof weerstanden.
Als de zelfindktie van de draadgewonden niet mag dan de anderen met meer parallel.
Anne

Ik kan ze ook nergens vinden Anne Douwe HJ
Alleen draadgewonden kan ik vinden in de waarde meer dan 2 watt
Als draadgewonden mag is het makkelijker ff in de buurt kijken of ik maandag erom kan gaan
Bedankt allemaal voor her meedenken en helpen

[OpaBert]

Staan nog meer rare waarden in het schema 13K 4 of 5 Watt die bestaan niet eens Althans ik kan ze nergens vinden
R2 R4

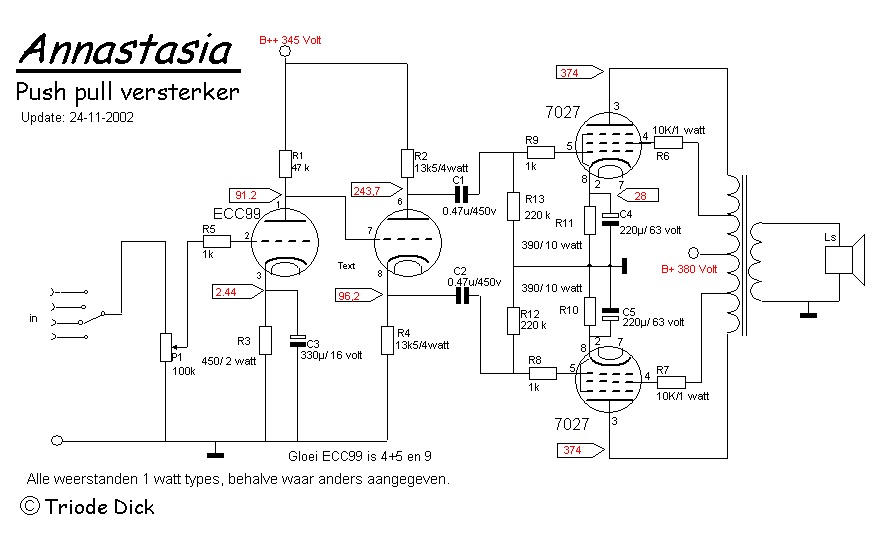

Schema erbij gezet dan is het wat makkelijker om te kunnen zeggen wat wel of niet kan
Dan nog een weerstand dat niet bestaat 450 ohm 2ohm R3 kathode weerstand ECC99
Edit
Mag dat ook 470 ohm zijn of moet ik 2 x 910 ohm opzoeken dat kan ook nog

Die elco over de weerstand R3 moet dat Bipolair zijn ? Eveneens de elko,s C5-C4

[Ah!buis]

Staan nog meer rare waarden in het schema 13K 4 of 5 Watt die bestaan niet eens Althans ik kan ze nergens vinden
R2 R4

Is 13k5 kan met twee 27k 2W parallel.

Dan nog een weerstand dat niet bestaat 450 ohm 2ohm R3 kathode weerstand ECC99
Mag dat ook 470 ohm zijn of moet ik 2 x 910 ohm opzoeken dat kan ook nog

2x 910Ω ¼W is mooier.(die 2W die er staat is zwaar overdreven)

Die elco over de weerstand R3 moet dat Bipolair zijn ? Eveneens de elko,s C5-C4

Zijn allemaal gewone elcos.
Voor C3 is 100µF 10V al genoeg. Voor C4 en C5 zou ik 470µF (minstens 40V) nemen.
En tussen loper en massa van P1 een 1M weerstandje tegen kraken.
Anne

[OpaBert]

Ok Anne bedankt daar kan ik weer even mee vooruit
Ik heb bij de elektronica zaak in moerstraten e.a besteld
909 ohm 4x besteld om die 450 ohm te maken zijn 0.6 Watt
Dus 2 zielen een gedachte ,
27K 2 watt heb ik dus niet besteld en de elco,s wel besteld heb wel wat print elco,s maar dat ziet er vreemd uit beter radiaal voor 80 ct meen ik
Maandag ff een ritje moerstraten buizen bedraden komende week En dan kan de Voedingstrafo erop
Misschien ook al deze week proefdraaien doe dat maar een paar weken
Dan weet ik zeker dat het heel blijft als het naar limburgia verhuist
En kan ik ( lees we ) onder tussen mn velleman voor versterker repareren als de Annastacia proefdraait
Ben zeer benieuwd wat er aan schort

[Henkjan]

Anne de kathode weerstanden in de Anastasia moet 390Ω 10Watt zijn

is 9W ook goed?
https://nl.farnell.com/neohm-te-connect ... dp/3230192

[Ah!buis]

Anne de kathode weerstanden in de Anastasia moet 390Ω 10Watt zijn

is 9W ook goed?
https://nl.farnell.com/neohm-te-connect ... dp/3230192

Er zijn er dus wel van meer dan 5W
Maakt hier niet uit, mag ook draadgewonden.En 6W is mooi genoeg dus 9W ook. Zolang ze niet tegen/naast de ontkoppel elco zitten want die moeten liever niet meebakken.
Anne
Anne

[OpaBert]

Anne de kathode weerstanden in de Anastasia moet 390Ω 10Watt zijn

is 9W ook goed?
https://nl.farnell.com/neohm-te-connect ... dp/3230192

Er zijn er dus wel van meer dan 5W
Maakt hier niet uit, mag ook draadgewonden.En 6W is mooi genoeg dus 9W ook. Zolang ze niet tegen/naast de ontkoppel elco zitten want die moeten liever niet meebakken.
Anne
Anne

Goed dat je dat vermeld
Ik heb nu van die stenen dingen omdat ik die bij AST maandag kan afhalen Sinus moet ik een week nagels bijten vegen poetsen etc
Maar voor Temp ?
Of Magn. Veld ?
ik zal er minstens 5 mm afstand tussen houden Anne

[OpaBert]

Pfff bgevonden

[democles]

In het naaimandje?

[OpaBert]

In het naaimandje?

Nou het is van de tafel gevallen en lag voor mn voeten op de grond onder de tafel

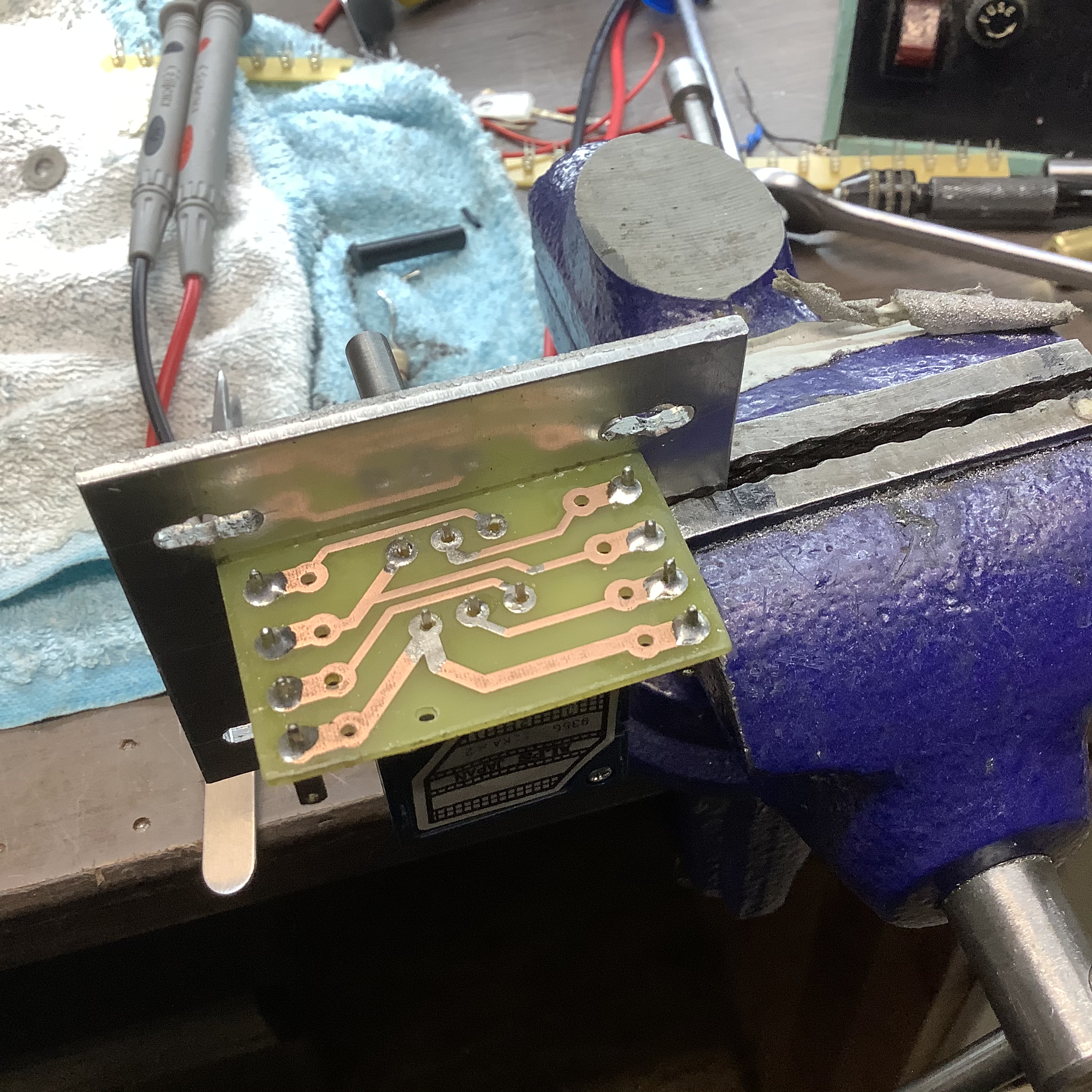

Potmeter erin De knop je raad het al

[OpaBert]

Die 470 uF wlke in schema staat als 220 kost 6,75 ex btw per stuk bij Sinuss

[douwebakker]

Ik heb er nog wel een paar voor je. Je wilt toch axiaal?
Douwe

[OpaBert]

Ik heb zelf liggen 330 uF axiaal Douwe ff met Anne overleggen
De weerstanden waren bij AST op dus ook besteld bij Sinusss en ook de 100 uF
En nu lig ik plat verrk weer van de pijn

[douwebakker]

Ach vervelend die pijn. Ik hoop dat het snel overgaat.
Om even terug te komen op die elko's: 330uF is prima. En ook een mooie kwaliteit die Philips elko's.
Wil je toch die van mij hebben dan hoor ik het wel.

[OpaBert]

Ach vervelend die pijn. Ik hoop dat het snel overgaat.
Om even terug te komen op die elko's: 330uF is prima. En ook een mooie kwaliteit die Philips elko's.
Wil je toch die van mij hebben dan hoor ik het wel.

Dankje Douwe
Als dit ook goed is dan gebruik ik deze Em kan ze altijd nog vervangen als het laag te snel afvalt

[Pjotr]

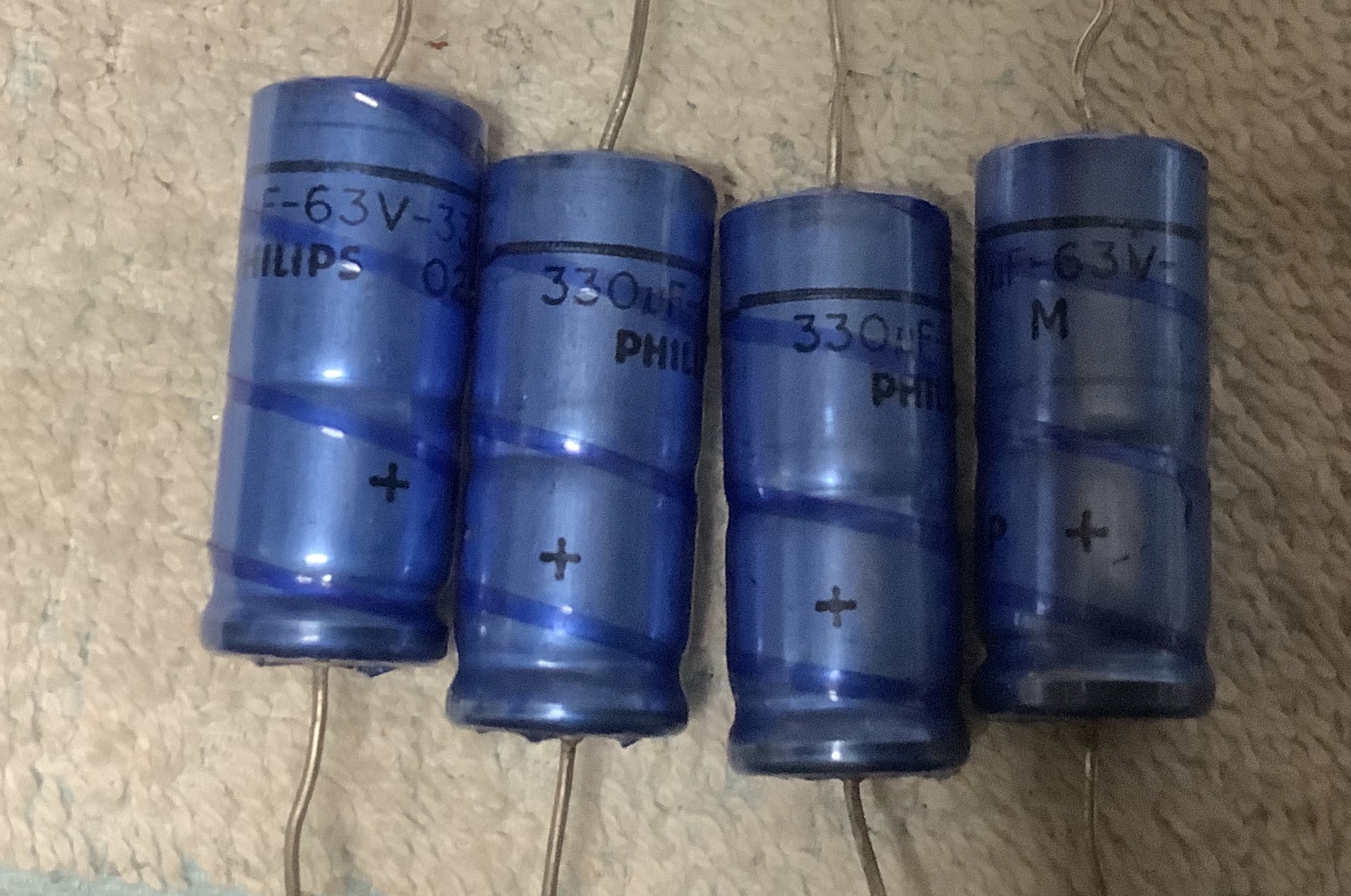

Zou die mooie blauwe Plipse elco's toch even nameten. Die zijn 30 - 40 jaar oud en meestal kuis verdroogd is mijn ervaring. Als ze 20% minder meten dan de waarde zijn ze ook eigenlijk wel op een 2 haren na dood. Al kan proberen op zich hier geen kwaad natuurlijk.

[OpaBert]

Zou die mooie blauwe Plipse elco's toch even na meten. Die zijn 30 - 40 jaar oud en meestal kuis verdroogd is mijn ervaring. Als ze 20% minder meten dan de waarde zijn ze ook eigenlijk wel op een 2 haren na dood. Al kan proberen geen kwaaf natuurlijk.

Goeie Tip Heb ik niet aan gedacht peter
Zal aan een opbouw denken om print elco,s toe te kunnen passen
Alleen met 2 draadjes aan een zijde moet er een ondersteuning zijn aan de achterkant
