ZBA CA versterkers bouwen

[Ah!buis]

En anders heeft Barry via PB al een reddingsboei toegeworpen, kan ik die stapel printjes mooi ophangen aan de muur op de spijker naast m’n Aleph-X printen

Voor je printen besteld beter eerst 's laten zien of het in orde is.
Anders heb je dadelijk geen plaats genoeg meer aan de muur
Anne

[Shadow]

Ja Anne je hebt gelijk, ik ging er echter van uit dat zaken die in de bibliotheek staan in orde zijn en te gebruiken, anders moet je ze niet voor iedereen beschikbaar maken denk ik dan. Maar goed, ik kan dus plaatjes van 5x10 max laten etsen maar ik kan zelf niet ontwerpen

[knuisje]

Je kunt ook de trigger uitgang van de controller gebruiken om de versterker aan en uit te schakelen.
Heb je alleen nog een relais nodig dat netspanning kan schakelen vanaf 3.3V.

[Shadow]

Dat zag ik Peter, maar ik kreeg de Afdac zo 1-2-3 al niet in standby, niet met de AB maar ook niet met de encoder?

[knuisje]

De encoder even ingedrukt houden tot hij standby gaat. Welke remote gebruik je? Bij mij werkt het gewoon, wellicht niet goed ingesteld?

[Shadow]

Ik ga het eens proberen, ik heb hem gister 5 minuten aan gehad voordat ik de boel weer uit elkaar gepakt heb om nog wat gaten aan te boren en als alle gaten erin zitten dan gaat de boel naar de graveur, als ze daarvan terug zijn ga ik er verder mee, ik hoop dan ook een kaku oplossing te hebben die werkt en in de kast past.

[Shadow]

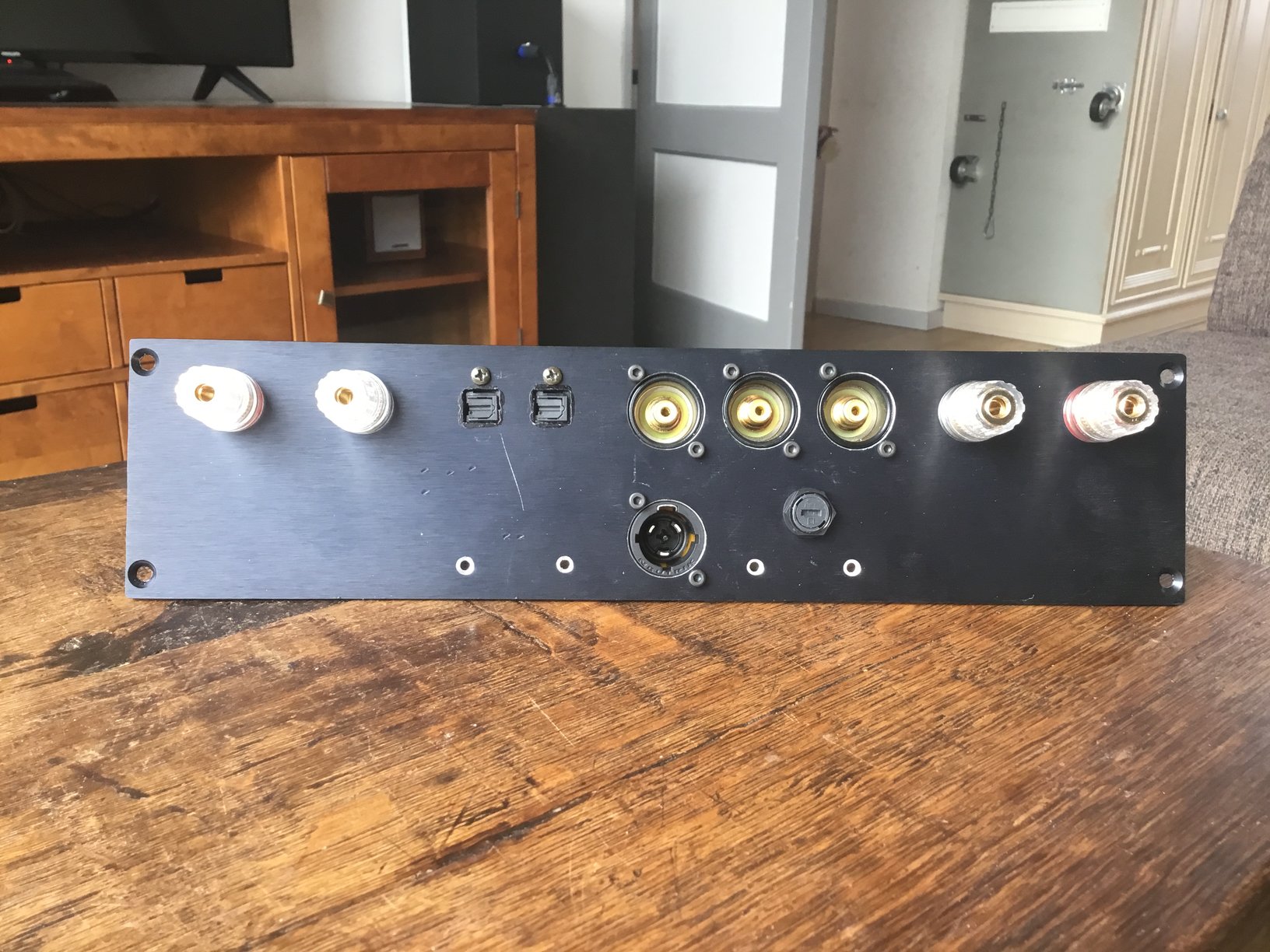

Zo die is klaar voor graveren en bijwerken, wat beschadigd dat snel zeg, ondanks inpakken vanuit de doos zo ongeveer.

Zo even adem gehaald, forum ook en go

[Ah!buis]

ik hoop dan ook een kaku oplossing te hebben die werkt en in de kast past.

4,5 x 6 cm klein genoeg ?
Vanmiddag wat met Eagle gespeeld. De Kaku enkelzijdig zonder draadbruggen

Da's makkelijker voor de zelfbakker
Anne

[Shadow]

Eens kijken wat ze daar bij de afhaalchinees van zeggen Anne

[Shadow]

Nou dit;

Layer copper-top Missing
Layer copper-bottom Missing
Layer drill-01 Missing
Layer solder-mask-top Missing
Layer solder-mask-bottom Missing

Is dat erg of gewoon doorgaan?

[Ah!buis]

Geen idee, altijd zelf geëtst.
Die blauwe sporen is de onderkant (bottom layer), gezien alsof je door de print heenkijkt.
Wel rekening mee te houden bij zelfdoen.
Anne

[MarcelvdG]

Nou dit;

Layer copper-top Missing
Layer copper-bottom Missing
Layer drill-01 Missing
Layer solder-mask-top Missing
Layer solder-mask-bottom Missing

Is dat erg of gewoon doorgaan?

Dat klinkt wel erg, ja; een print zonder koper en zonder gaten is dus eigenlijk een kaal plaatje epoxy.

[Shadow]

Daarom, maar het is nieuw voor mij

[MarcelvdG]

Kennelijk is er dan wat heel erg fout gegaan bij het genereren van de Gerber-bestanden.

[ray5150]

Dat kan toch wel wat netter. al is het maar alles recht en nette hoeken.
Sommige van die pad's blijven ook maar weinig van over als ze gaan boren.

[Shadow]

Ja dat zie ik net ook

[Shadow]

Het is jammer, maar ik heb een kaku bij Barry besteld en moet die er nog maar in zien te krijgen, hoop dat dat lukt. Ik zou het alleen zonde vinden als ik die bestelling bij Itead niet vervul. Ik durf niet zo goed een ander ontwerp uit de bieb te pakken

[knuisje]

Als de kaku er niet bij past: de functionaliteit zit al ingebouwd in de Afdac controller, je hebt alleen nog maar een relais nodig.

[Shadow]

Ik zal eens kijken of ik een relais heb zwerven met een 3,3V spoel dat 250 VAC mag schakelen Peter, dank voor de tip!

[Shadow]

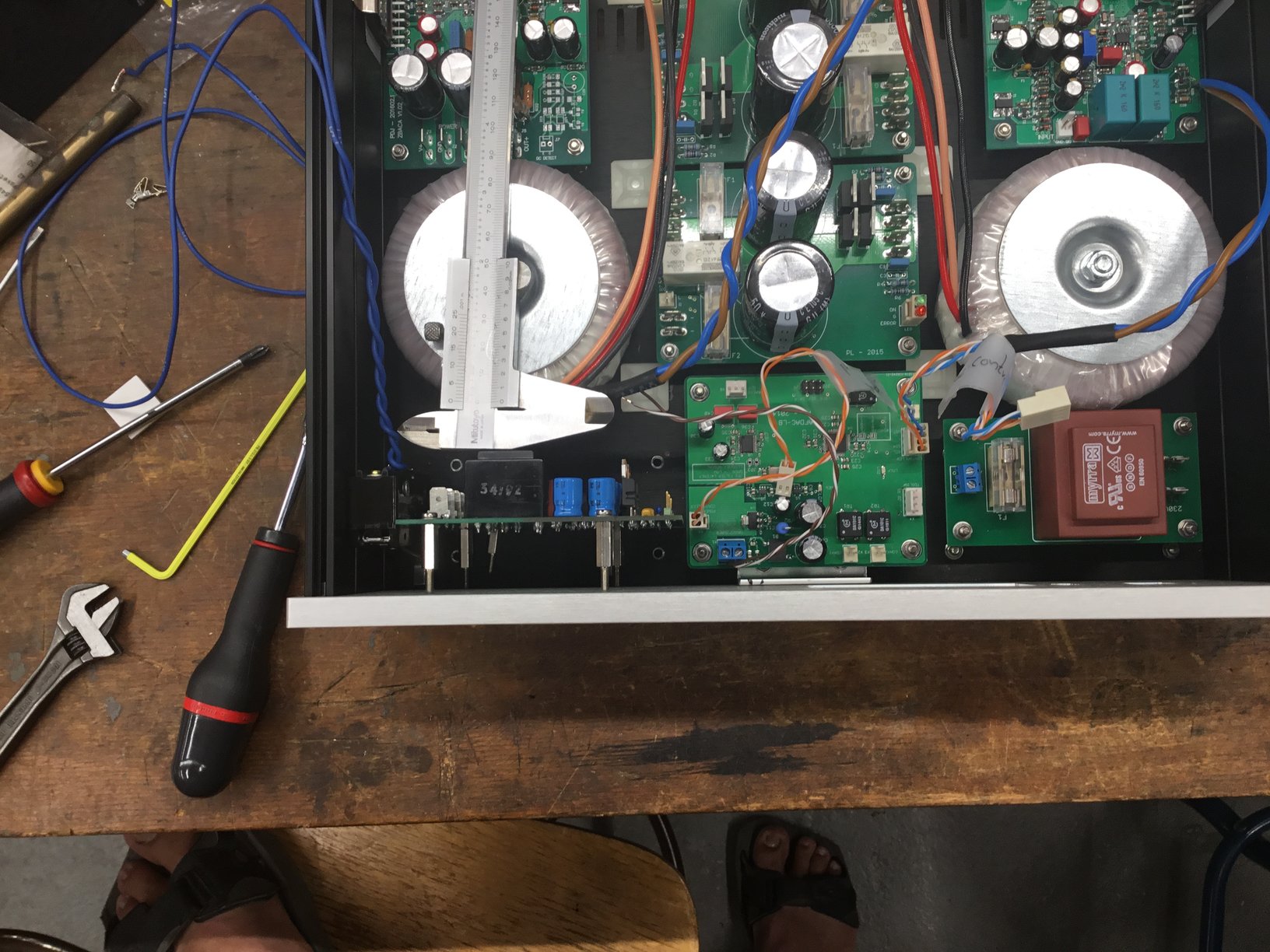

Zo Barry was zeer snel (waarvoor dank ) en ik kon na de boodschappen en het avondeten m’n pakje eens open maken, daar zat een keurig printje in, wat ik maar eens ben gaan passen, ik denk dat we er wel komen;

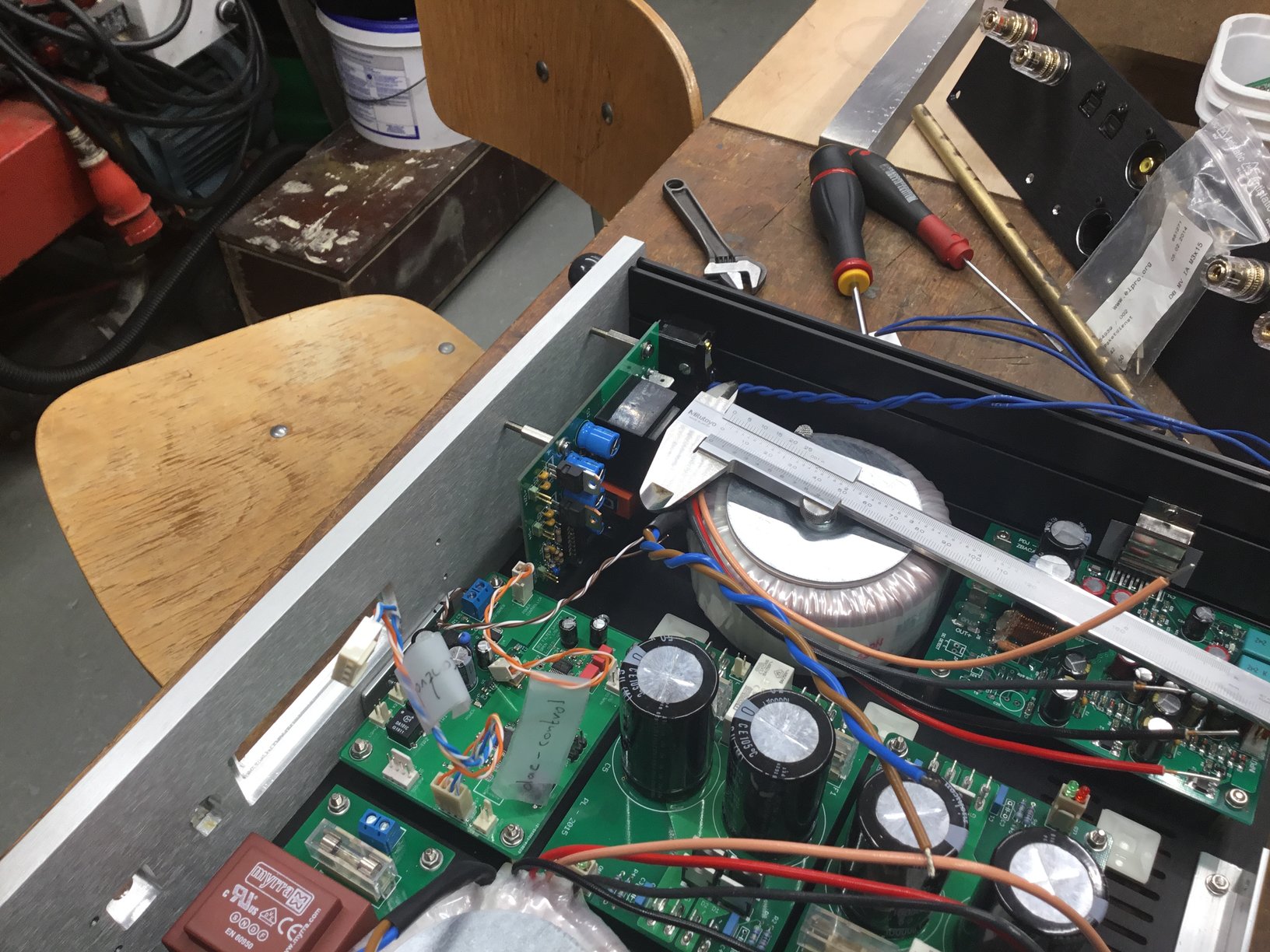

Tegen het front aan...

Heeft ie precies 3mm naar de Dac, 3mm naar de schakelaar en 4,5mm naar bodem en deksel, perfect
Ik heb hem zo gepland dat de 230V niet vlak aan de kant van de Dac zit.

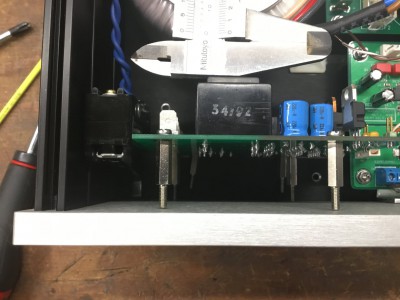

Close up van de knop, soort reuze microswitch met dikke extra veer en rvs armpje die zo’n heerlijk klak-klak geluid maakt, wat ik ook in de schakelaar van de eerste CA wilde hebben, maar die is redelijk stil (helaas).

[ray5150]

Maar toch vraag ik me al twee dagen af waarom je nu een bok en zwenkwiel tegen de zijwand van die mooie wandkast hebt gezet...

[Shadow]

Maar toch vraag ik me al twee dagen af waarom je nu een bok en zwenkwiel tegen de zijwand van die mooie wandkast hebt gezet...

Ah die kast is een krijgertje via fb, daar zit een plaatje mdf tegenaan met een brievenbus, grendeltje, ketting, wiel, zwenkwiel en een schuifje voor de kinderen om mee te spelen - goed voor hun motoriek
Als ze straks wat groter zijn gaat dat eraf en zie je er bijna niks meer van.

[Shadow]

Wat ik me voor bij de opbouw nog wel af vraag, moet ik de analoge signalen vanaf de DAC ook hier de - aan de kast leggen met 100R/100nF?

[knuisje]

Yup.

[Shadow]

Dank u.
