Overhaulin' : Elektuur Crescendo 1983 Eindversterker.

[ray5150]

OK, bedankt voor de beantwoording.
Ik ga je verder maar niet afleiden, anders is je versterker misschien niet klaar voor de 30'ste mei. (Breda)

Nee, dat ga ik echt niet halen, ik heb een tijdje met het idee gespeeld om alles op een grote plank te schroeven.
Maar dan nog zou ik mij teveel moeten haasten, geen zin in.
Liever wat langer erover doen en iets netjes neerzetten.
Je input word zeker op prijs gesteld, Paul.

[ray5150]

En nog een verzoekje voor Anne.

[Ah!buis]

En nog een verzoekje voor Anne.

M'n duim staat ondertussen droog ,denk dat 'm ga benatten, en gelijk de keel
Anne

[ray5150]

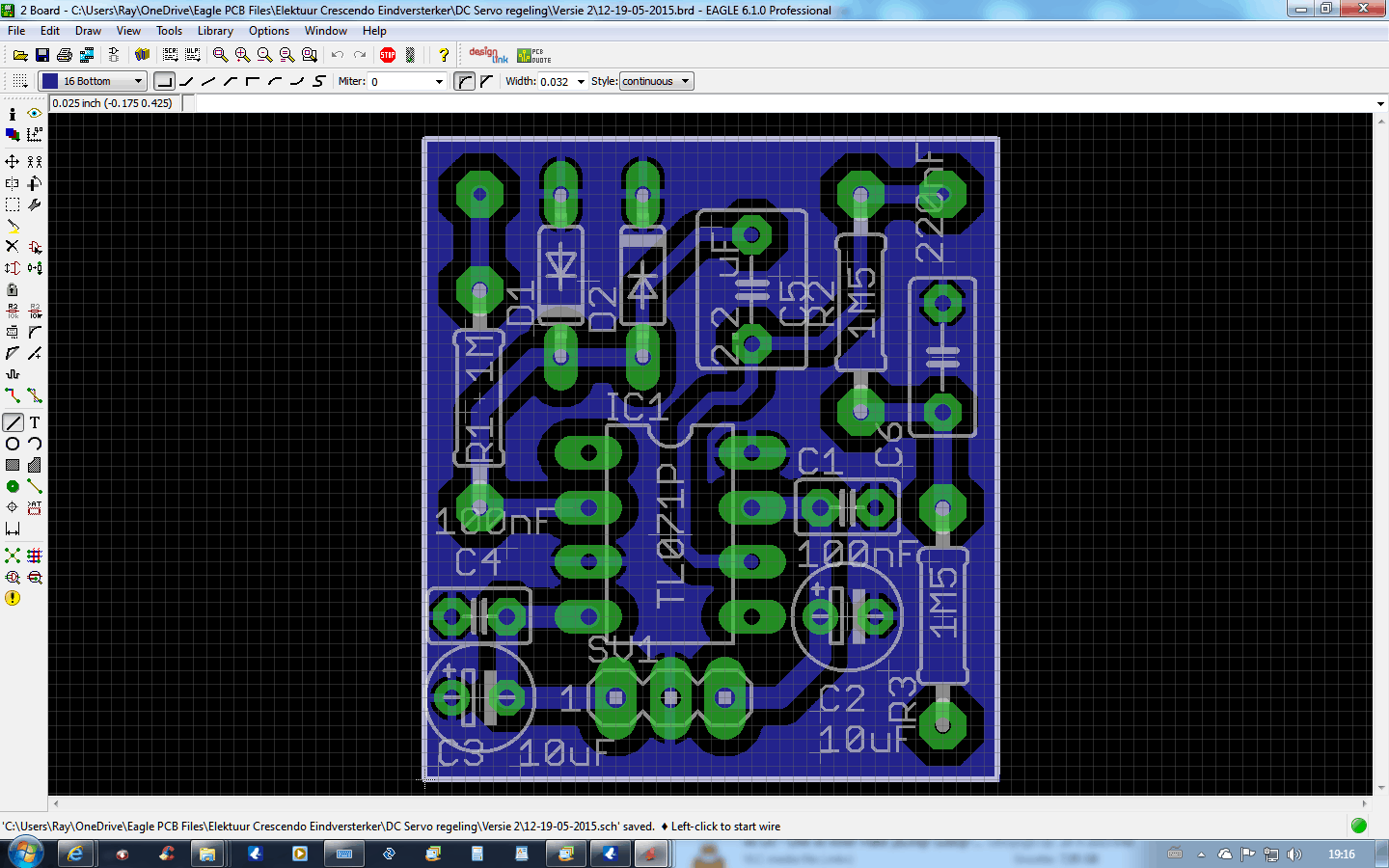

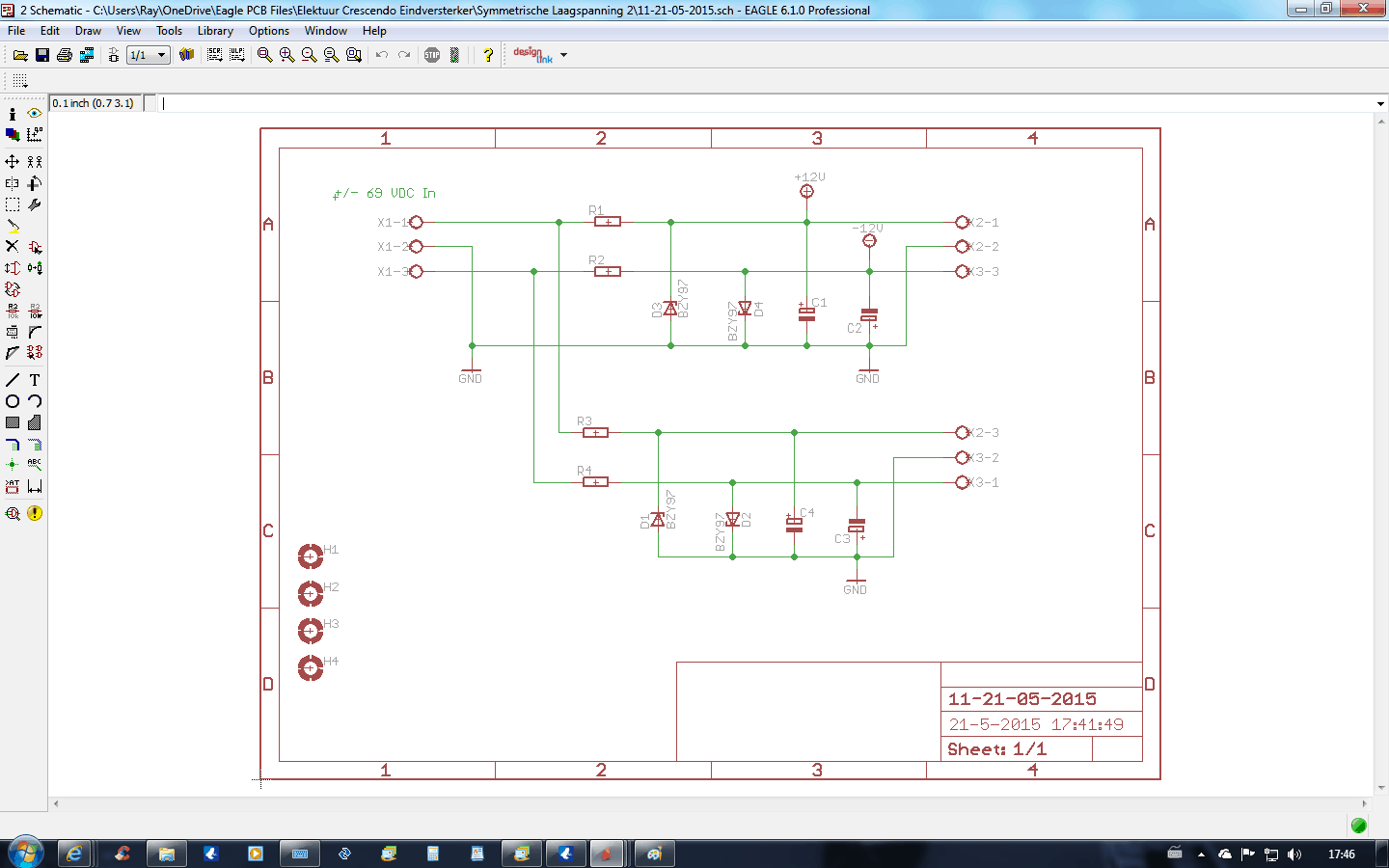

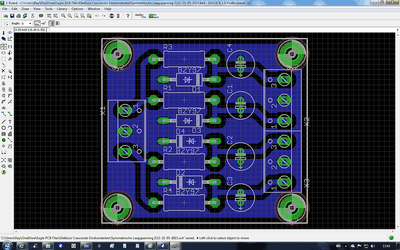

En een dingetje voor de Zenertjes gedingest...

Zit alleen een beetje in twijfel over de waarde's van de elco's.
Het origineel is 100uF, maar ik zag dat Paul 470uF had toegepast.
Is dat met een specifieke reden ? (ik vermoed dat je niks anders voorhanden had. )

[pvanlingen]

Ray,

Ik weet niet meer waarom ik 470uF genomen heb.
100uF is ook wel genoeg.
Mede omdat ik 470uF gebruikt heb duurt het wat langer voor
de gehele versterker aan de uitgang DC vrij is.

In mijn geval niet zo erg omdat ik mijn luidspreker relais pas na 8 seconden laat opkomen.

Paul.

[ray5150]

Bedankt, Paul.
In dat geval zal het 100uF zijn.

[ray5150]

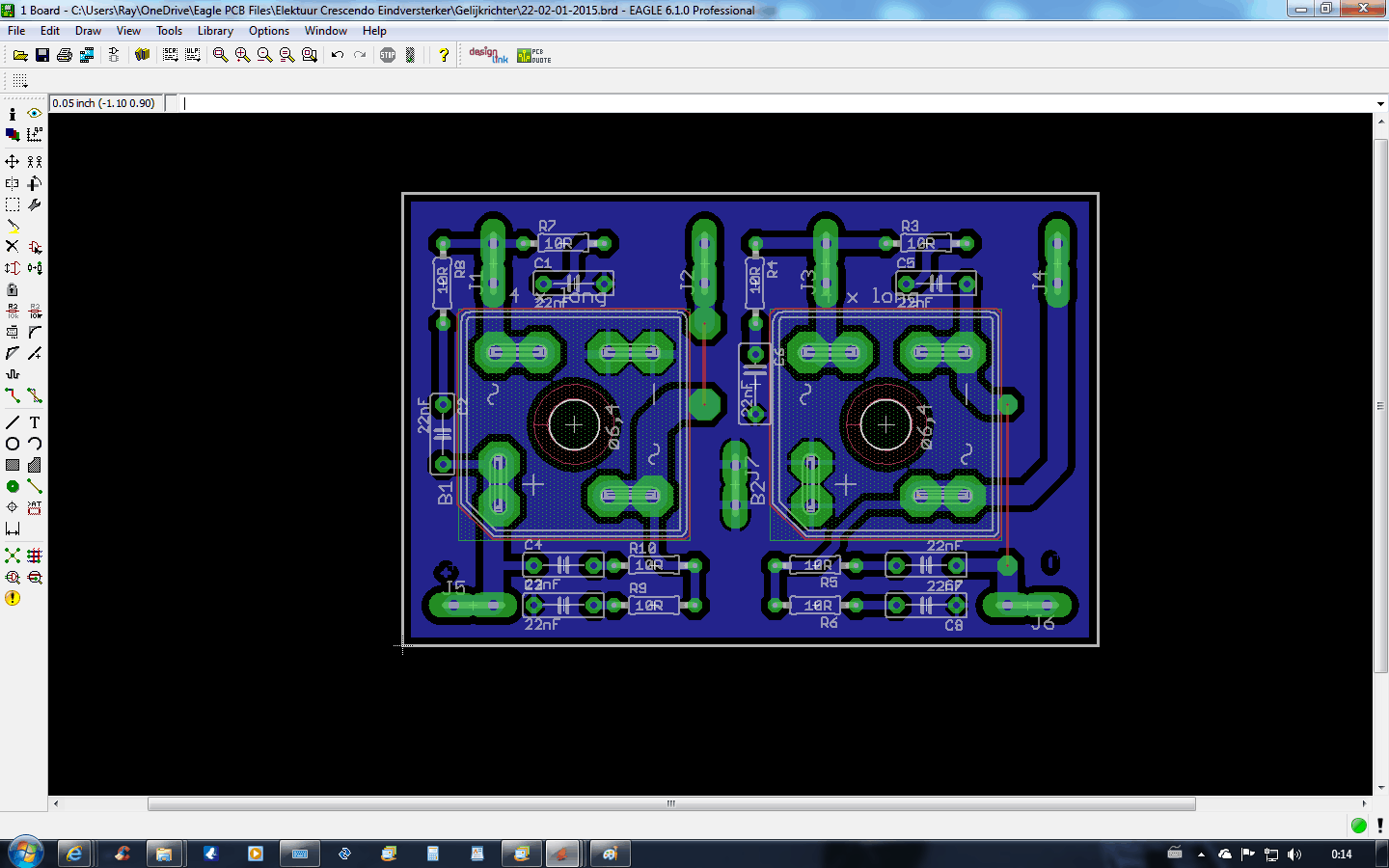

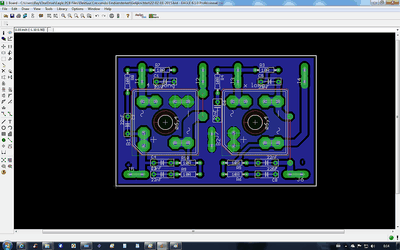

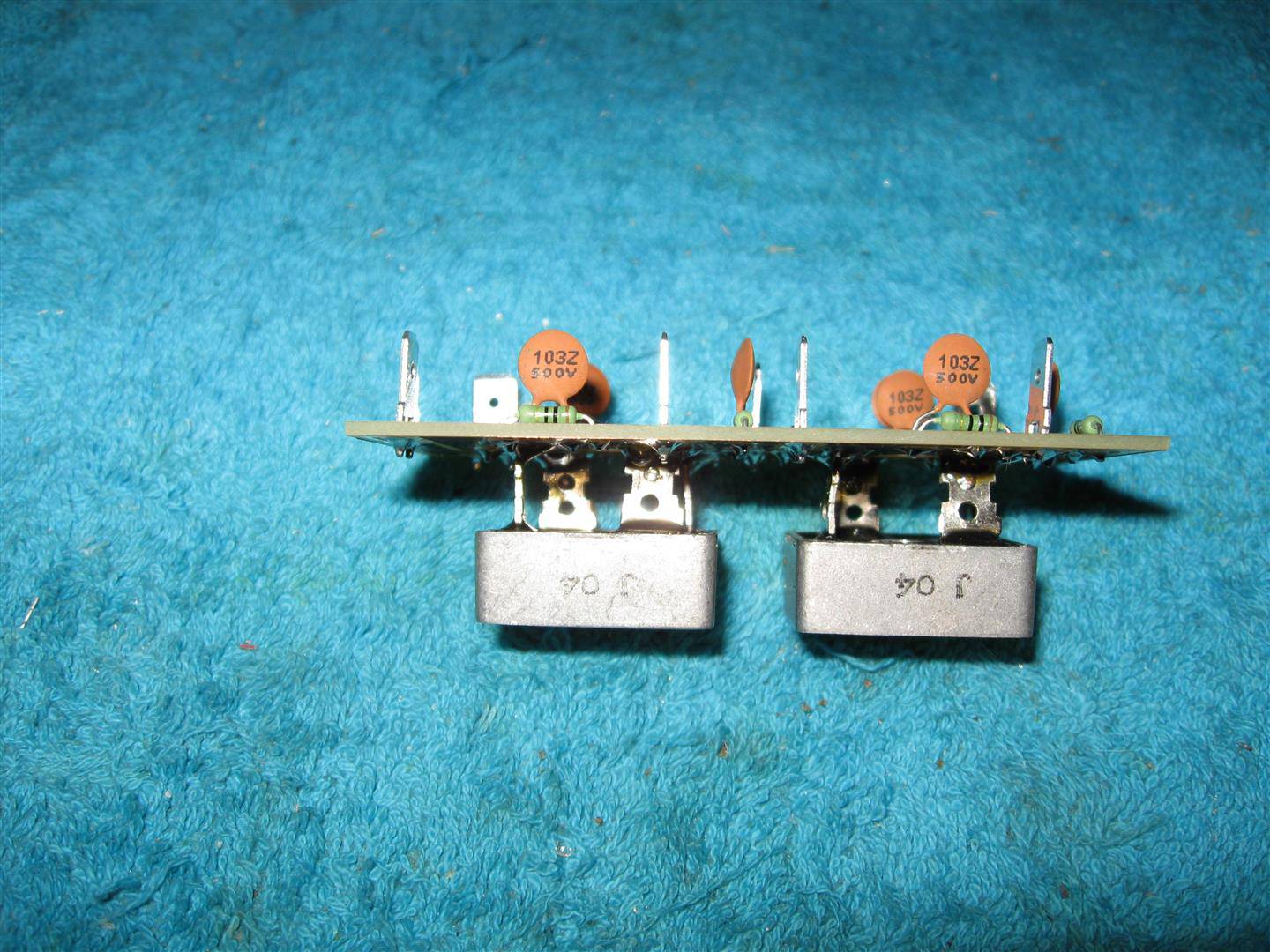

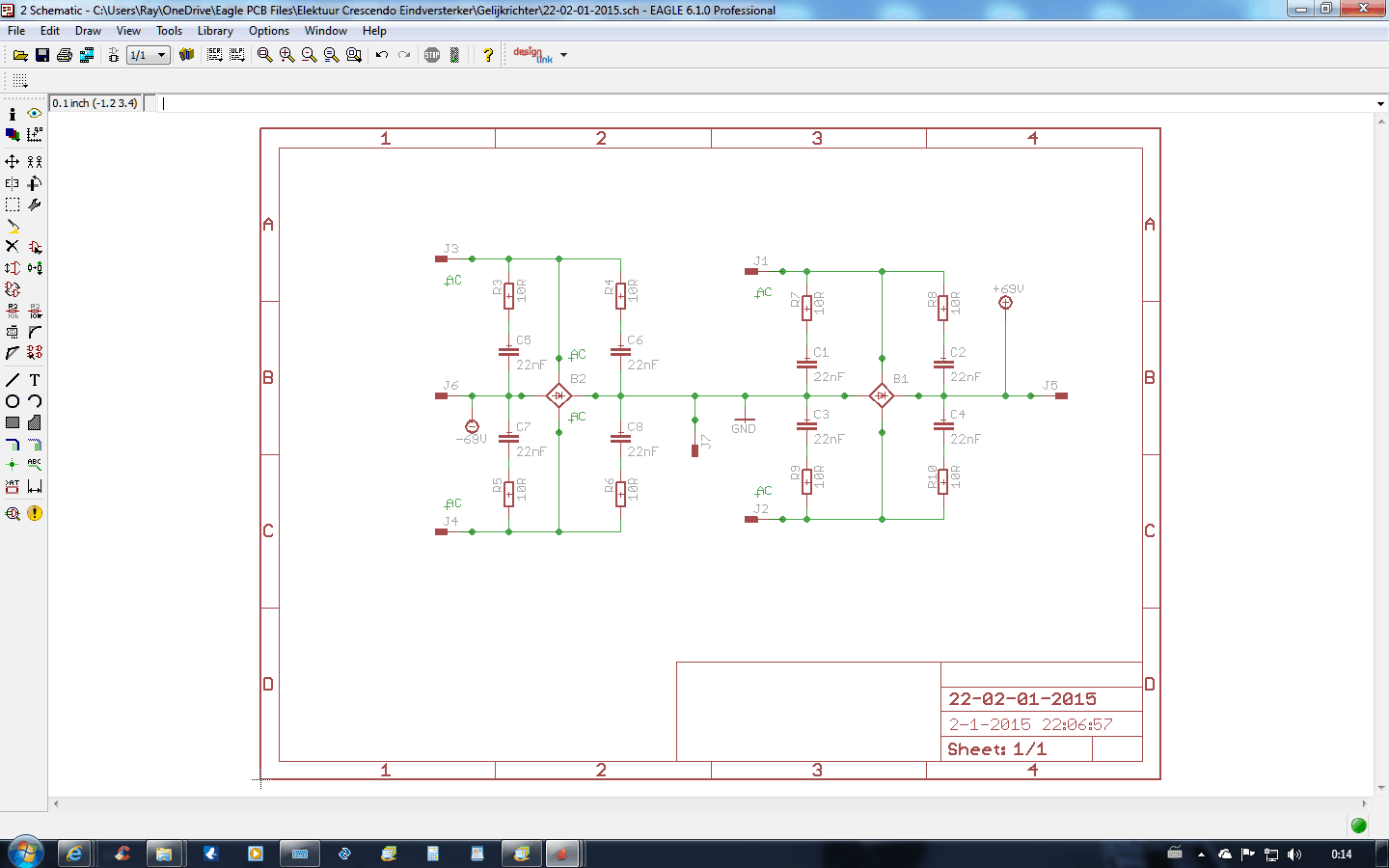

De gelijkrichter.

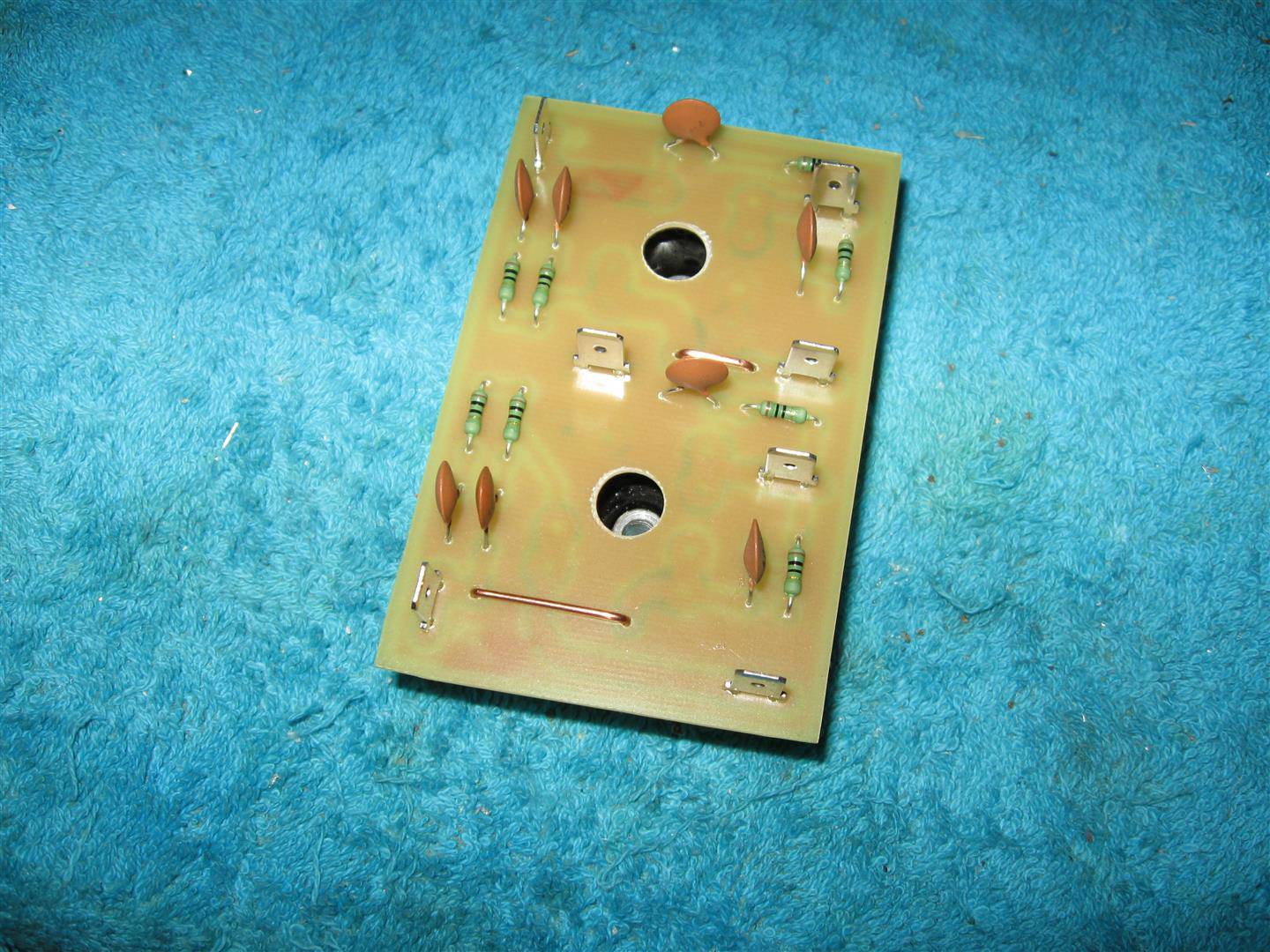

We doen het eens lekker uitgebreid met twee bruggen, en over iedere diode een snubber met bijbehorende weerstand.
Dat levert meteen een probleem op, want hoe monteer je netjes snubbers op een zware brugcel met faston aansluitingen ?

Gewoon, met een mooie print uit eigen keuken.

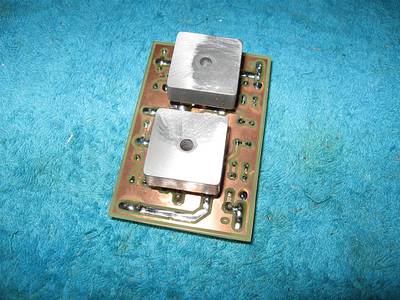

De brugcellen worden met hun bovenkant tegen de bodemplaat gemonteerd.
Ondersteboven dus. op deze manier staan de faston aansluitingen op de PCB netjes naar boven gericht.

[cve]

Netjes hoor, mooie oplossing.

Co

[ray5150]

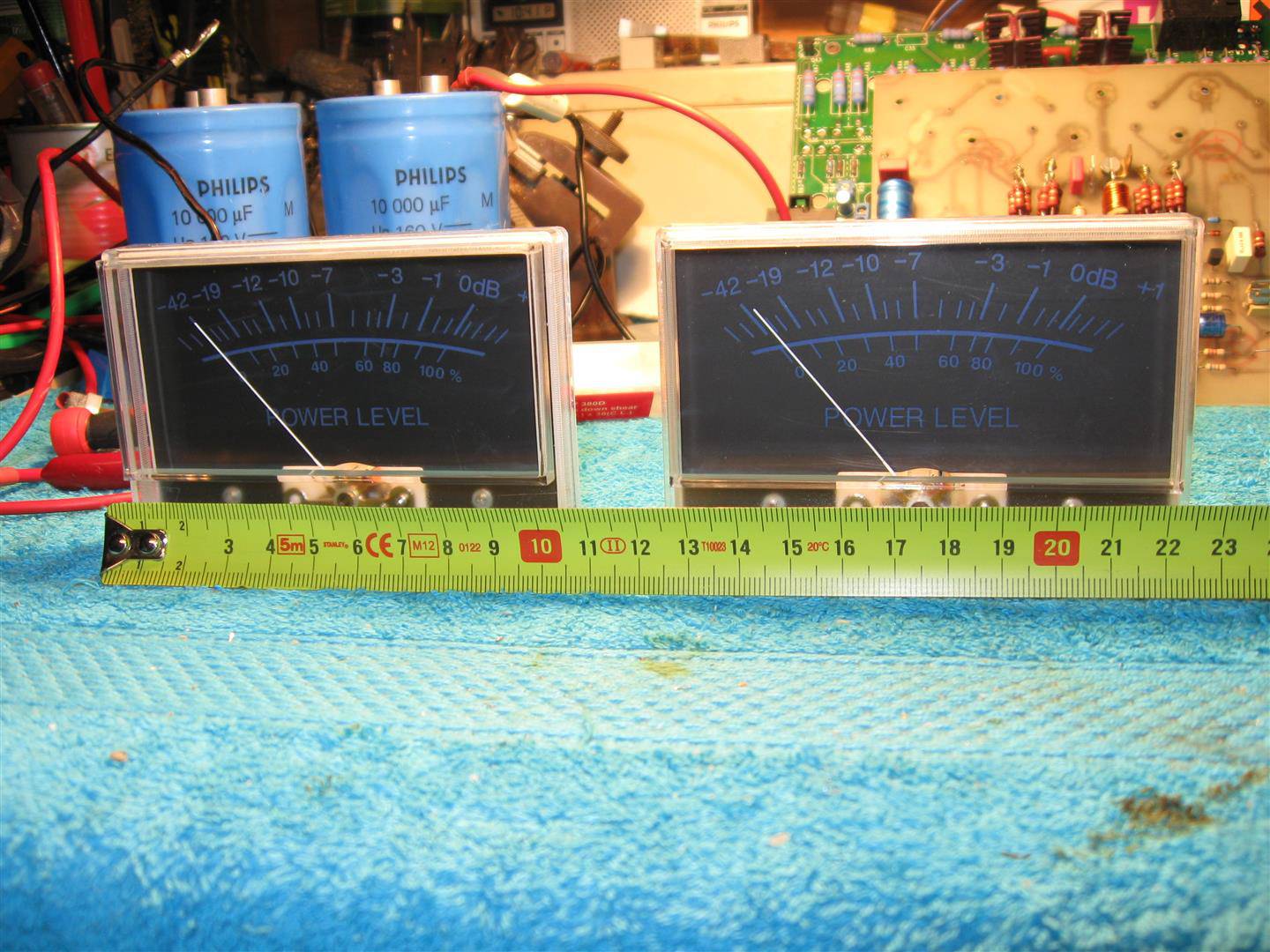

Grote wappers...

En gaat aangestuurd worden door :

http://www.circuitsonline.net/schakelin ... meter.html

[cve]

Mooi die wappers. Waar heb je die vandaan?

Co

[AatV]

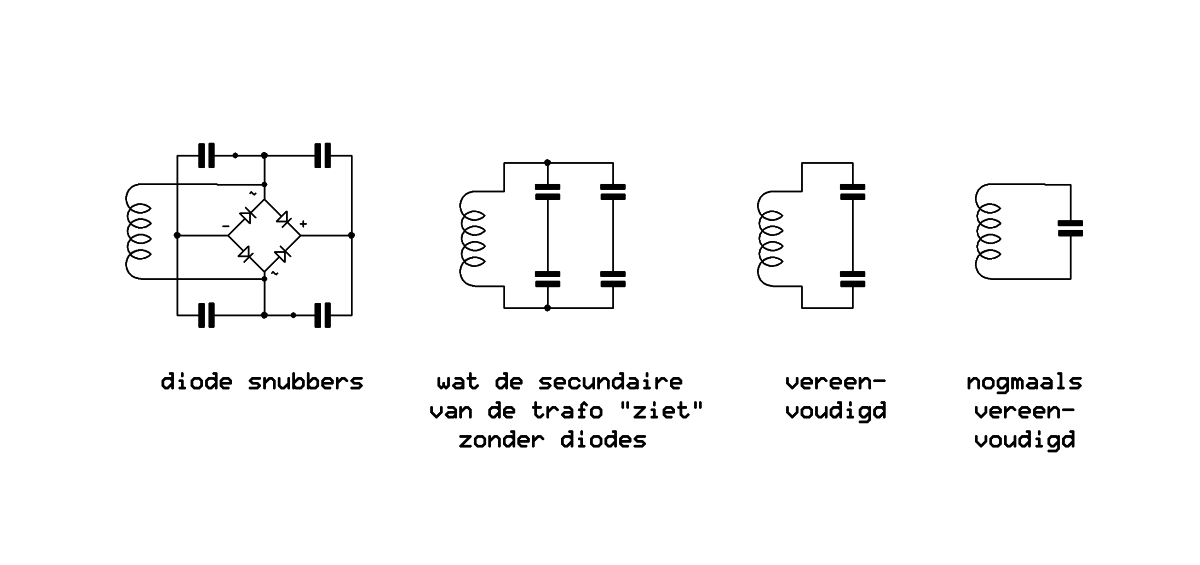

Als ik Ray's snubberavonturen zo zie herinnerde ik mij het volgende plaatje :

groet,
Aat

[ds23man]

Grote wappers...


En gaat aangestuurd worden door :


http://www.circuitsonline.net/schakelin ... meter.html

Lagen er geen grotere in de container?

[ray5150]

Mooi die wappers. Waar heb je die vandaan?

Co

Als bijna vanzelfsprekend Ebay.com.
Helaas hebben deze geen schaalverdeling in Watts, ze waren wel redelijk vriendelijk geprijsd. (10 euro/stuk)
http://www.ebay.com/itm/140917583882?_t ... EBIDX%3AIT

[cve]

Bedankt Ray! Ik vind het wel wat voor mijn ExtremA. Nog immer in aanbouw.

Co

[Ah!buis]

Het zien er wel heel mooie meters uit,er is toch iets raars mee
Er wordt wel 660 Ω opgegeven en niet de stroom die de meter moet hebben.
Even zoeken, kom ik deze tegen http://www.ebay.com/itm/10pc-SP-100-Pan ... 3690wt_882
Zelfde verkoper, zelfde type nr. SP-100 maar nu 1k5 en wel de stroom opgegeven nml.100µA.
Mogelijk is de stroom van jou meter dan 100x(1500/660)= ~250µA ? Verder niks mis mee dan.
Anne

[Barry2001]

Je gaat zo wapperen op het line signaal op de ingang. Is dat wel de bedoeling? Niet op de uitgang?

[ds23man]

Dit is veel leuker!

http://sch-remote.com/OLED-display-base ... VOR02x.php

[ds23man]

En dit is helemaal kikken!

http://sch-remote.com/Color-LCD-touchsc ... EVOR04.php

[Ah!buis]

En dit is helemaal kikken!

Op een versterker uit de '80 jaren ?
Anne

[Barry2001]

Wat een heerlijk fout ding. Uit nieuwschierigheid een kitje besteld

[ray5150]

Ik heb die dingen gezien, ze staan ook op Ebay : http://www.ebay.com/itm/EVOR04-Color-LC ... 27fe0c5d3b
Heb er even over gedacht, maar vond het niet passen bij de "look" die ik de versterker wil geven, en bovendien veel te prijzig...

Het zien er wel heel mooie meters uit,er is toch iets raars mee
Er wordt wel 660 Ω opgegeven en niet de stroom die de meter moet hebben.
Even zoeken, kom ik deze tegen http://www.ebay.com/itm/10pc-SP-100-Pan ... 3690wt_882
Zelfde verkoper, zelfde type nr. SP-100 maar nu 1k5 en wel de stroom opgegeven nml.100µA.
Mogelijk is de stroom van jou meter dan 100x(1500/660)= ~250µA ? Verder niks mis mee dan.
Anne

Voorzie jij een probleem met die aansturing ?
Als die 660 Ohm een gelijkstroom weerstand is wil ik het wel even nameten, of is het een impedantie ?

Je gaat zo wapperen op het line signaal op de ingang. Is dat wel de bedoeling? Niet op de uitgang?

Eh, ja. de meterschaal heeft toch geen aanduiding in Watts, dus zo heel veel maakt dat toch niet uit ?

[ds23man]

Wat een heerlijk fout ding. Uit nieuwschierigheid een kitje besteld

[tijger]

Het zijn ook meer metertjes die je in een opname apparaat gebruikt zoals een cassette deck

[Barry2001]

I

Je gaat zo wapperen op het line signaal op de ingang. Is dat wel de bedoeling? Niet op de uitgang?

Eh, ja. de meterschaal heeft toch geen aanduiding in Watts, dus zo heel veel maakt dat toch niet uit ?

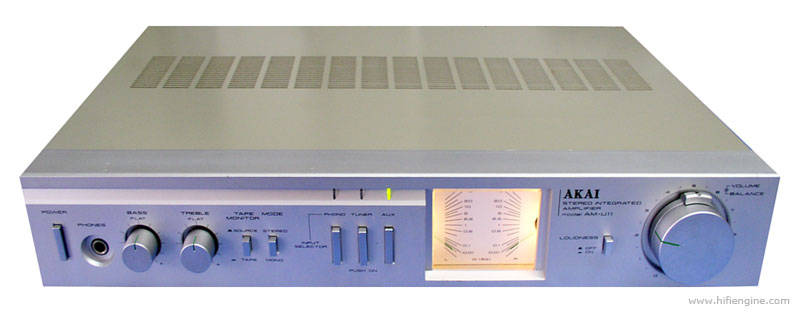

Nee maakt niet uit, kweet ook niet of je de meters een functie wilt geven, of alleen voor de fun? Als je ze op de uitgang aansluit (zoals je vaak ziet op de commerciele versterkers) zullen ze 9 vd 10 keer niet uit de hoek komen. Staat hier op de hobbykamer een Akai AM-U11 met meters erop die het werkelijke vermogen zouden moeten aangeven. Die komen op normaal luisterniveau de hoek niet uit.

[Pjotr]

Eh, ja. de meterschaal heeft toch geen aanduiding in Watts, dus zo heel veel maakt dat toch niet uit ?

I.d.d. als het maar wappert

Maar direct op de uitgang heb je die hele versterker klimbim niet nodig, alleen een verzwakker en de gelijkrichter.
