Variable Highpass filtertje - Help!

[ds23man]

Ja, dat zullen de tweeters leuk vinden, als ze full-range voor d'r kiezen krijgen !

Je moet toch wat om de audioindustrie en de economie in de benen te houden!

[Vinculum]

Verhip, hij is klaar.

Mooi zo!

[Vinculum]

Schop! Is er nog wat te melden hier? Mijn DAC vordert al goed maar voor ik hem kan in ouwen moet ik dit filter hebben of op zijn minst de afmetingen.

[ray5150]

Ik ga morgen onder andere een stapel printen bestellen. komend weekend etsen, met een week of twee moet je ze in huis kunnen hebben.
Het schrijven van de BOM is op de helft.

[ray5150]

De BOM voor zowel de filter als de voeding is klaar.
Voor het gemak heb ik het samen met de schema's en de layout in een paar mapjes gestopt.
(alles in PDF formaat.)

Eventuele vragen graag hier stellen en niet per PB, dan hebben geïnteresseerden er in de toekomst ook nog iets aan.

Filter + voeding.rar

(539.67 KiB) 39 keer gedownload

[Vinculum]

Tja ik zit met een probleempje. Ik heb de printjes van Ray in papiervorm gebruikt om de layout te bepalen voor de kast. Maar ik krijg het niet mooi passend. Sterker nog, het past helemaal niet. Niet om lullig te doen en om Ray's goede werk teniet te doen maar dat komt door alle extra's die er in de loop aan zijn toegevoegd.
Voor mijn doel had de print volgens mij op 5x5 cm gepast. Ik baal een beetje want nu zou ik voor Ray's print een nieuwe kast moeten maken met extra interlinks en al. Hoop extra werk en kosten.

[ray5150]

Zucht.
Kan hij niet op z'n kant tegen een zijwand aangezet worden ?
Als je een schakeling als deze op 5 x 5 cm wilt hebben kan je bijna niet anders dan naar SMD uitwijken.
Moest je nou alleen low-pass of high-pass hebben ?

[Vinculum]

haha nee kan niet op de zijkant (kast is maar 4cm hoog intern).
Ik heb highpass nodig en alleen stereo zonder fratsen. Alleen een bypass zou handig zijn. Volgens mij zijn dat 2 opamps per kanaal (1 chip) en wat randspul. Dat hoeft echt geen smd te zijn. 5x5 is ook geen harde maar hoor. Mag echt wel wat groter maar 16x10 is wel heel erg fors! Ik zal even kijken of ik niet wat spanning van de DAC kan jatten. Dat scheelt een trafo en een voedinsmodule. Ik neem aan dat deze highpass niet heel veel ampères gaat trekken?

[ray5150]

Ik meen dat ds23man ergens had geschreven dat dat in een orde van enkele tientallen mA was.

[Vinculum]

Zucht.

Sorry Ray. Vind echt rot want je hebt prima werk geleverd. Alleen het is niet meer volgens de specs van "de opdrachtgever". Simpel en compact is wat nodig heb. Nu is het te groot en complex geworden. Door de lowpass weg te halen scheelt de helft.
Ook heb ik liever meer print in de lengte dan de breedte. Als ik de componenten bekijk dan zit er gewoon heel veel ruimte tussen. Dit kan veel compacter. Ook kun je de schroefterminals laten vervallen door molex pin headers. Werkt fijner ook vind ik dan schroeven.

Via de DAC print heb ik een reserve gestabiliseerde 5V voeding beschikbaar. De handleiding zegt letterlijk: De 5V voeding heeft 3 uitgangen (X3, X4 en X8), 1 voor de dac-print, 1 voor de controllerprint en een reserveconnector voor overige doeleinden.

@knuisje
Wat kan die leveren?

[Walt]

Hallo Vinculum,

Ray heeft volgens mij de print lay-out een paar keer laten zien, je bent nu wel erg laat met je opmerkingen...

Groetjes Walter

[knuisje]

Je hebt toch een symmetrische opamp voeding nodig lijkt mij?

[ray5150]

Wat je dan met een enkelvoudige 5 VDC moet is mij ook een raadsel...

[hannesie]

De "opdrachtgever " is onduidelijk geweest?

[Vinculum]

Ahum ok euh ja dus dat was ik even vergeten. Sorry. Er is ook een symmetrische 14,5v aanwezig. Miss kan ik die splitsen.

@Walter
Ik roep al sinds het begin dat ik het niet fijn vond dat het zo werd uitgebreid en aangepast. Dat hele idee met die icvoetjes charmeert mij ook niet. Maar ik snap dat als ik iets gedaan eik hebben ik concessies moet doen. Maar nu pas heb ik de DAC binnen en opgebouwd. Nu zie ik pas hoeveel ruimte ik kwijt ben aan alles. En nu zie ik pas hoe groot de prints van Ray wel niet zijn.

Als Ray besluit dat mijn verzoek teveel moeite/tijd kost dan moet ik me daar bij neerleggen en op zoek gaan naar een andere oplossing. Maar liever niet natuurlijk. Ik heb nig steeds niet waar ik naar op zoek ben ondanks de heldhaftige poging van Ray. Is dit den mooie print? Is hij zinvol voor veel mensen op het forum? Zeker weten! Ik vind hem ook prima voor een ander project. Maar voor dit project waar het voor bedoeld was is het niet voldoende of eigenlijk juist TE voldoende.

[ray5150]

Ik zal wel kijken wat ik kan strippen en verkleinen...

[Vinculum]

De "opdrachtgever " is onduidelijk geweest?

http://www.zelfbouwaudio.nl/forum/viewt ... 3#p1595523
Volgens mij heel duidelijk. Maar in de post eronder zie je het "fout" gaan...

En hier nog een keer:
http://www.zelfbouwaudio.nl/forum/viewt ... 6#p1595776

Wat ik wil is dus een print met alleen een stereo highpass (middels headers/jumpers) op een kleine print met zo hoog mogelijke kwaliteit. Dat Ray er een universele print van wil maken is prima. Het liefst heb ik dat voor mijzelf niet en echt een dedicated print.

@Ray
Super! Heb je wat aan die +- 14,5V van de DAC?
Of word die voeding ook kleiner?

[ray5150]

Het ligt eraan of dat een goed gestabiliseerde spanning is ?

[Vinculum]

Dat weet ik zeker. Alle spanningen zijn gestabiliseerd op de DAC.
Edit: handleiding zegt : een discrete symmetrische +-14,5v voeding voor de opamps.

[Vinculum]

Nog even over de voeding. Is dit geen optie of is dat niet high end genoeg?
http://dickbest.nl/index.php?_a=viewProd&productId=8474
http://dickbest.nl/index.php?_a=viewProd&productId=8472

[ray5150]

Ja maar, ja maar...

De trafo is onderweg iig.

En :

Dat weet ik zeker. Alle spanningen zijn gestabiliseerd op de DAC.
Edit: handleiding zegt : een discrete symmetrische +-14,5v voeding voor de opamps.

Waarom wil je dan ineens iets met converters gaan doen ?

[ds23man]

Volgens mij in Vince een beetje in de bonen van "dat" andere project wat in elkaar aan knutselen is!

[Vinculum]

Sorry ik zit inderdaad beetje te prutsen. Ik zat nog met die 5V in mijn hoofd en of er nog andere manieren waren om om die highpass te krijgen.

[ray5150]

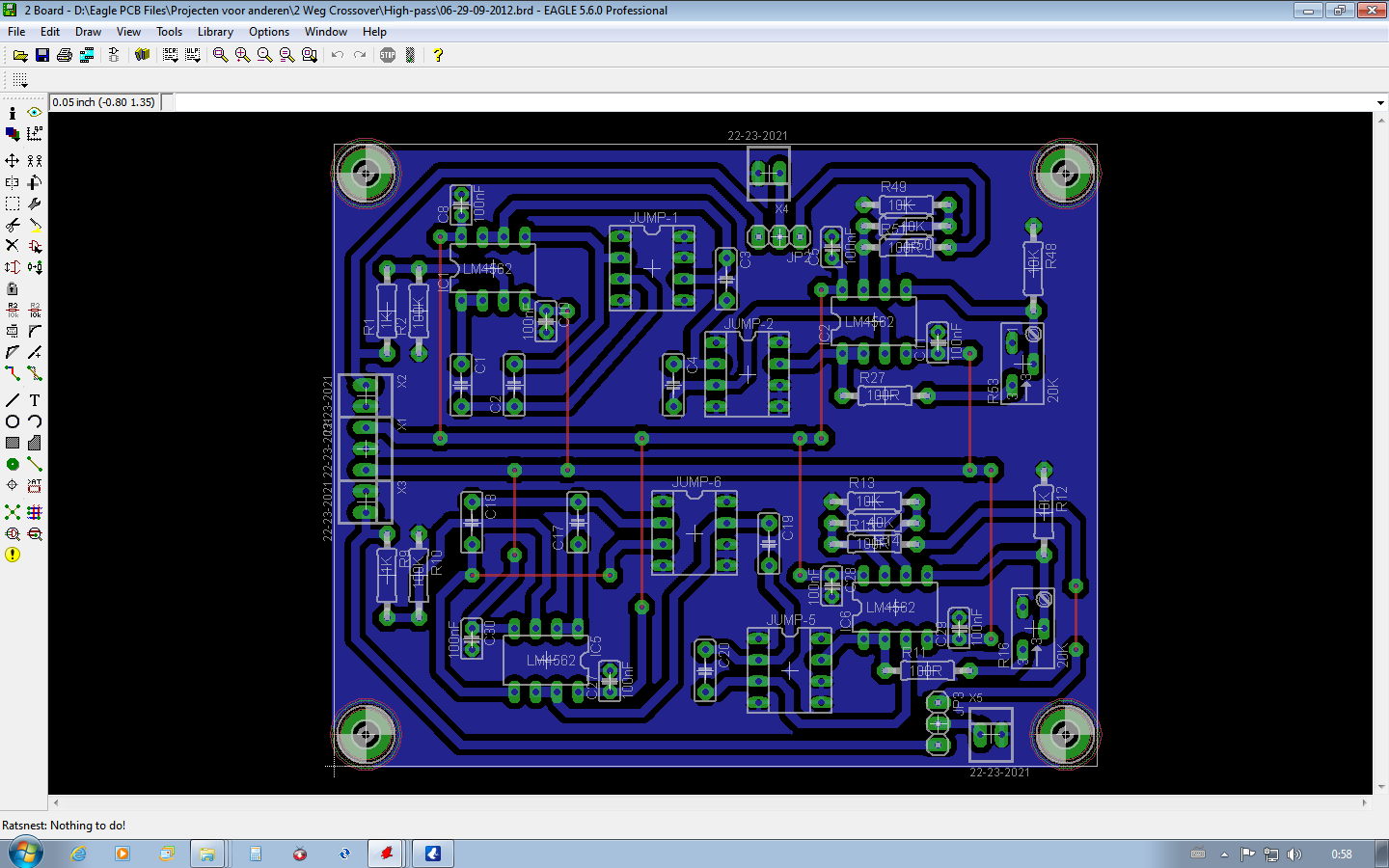

9.1 x 7.4 centimeter.

Veel kleiner krijg ik het niet, of er komen zoveel onderbrekingen in het massa vlak, dat er een kwak draadbruggen bijkomen.

06-29-09-2012.pdf

(47.49 KiB) 43 keer gedownload

[sevenup]

9.1 x 7.4 centimeter.

Veel kleiner krijg ik het niet, of er komen zoveel onderbrekingen in het massa vlak, dat er een kwak draadbruggen bijkomen.

Je zou kunnen overwegen de weerstanden rechtop op de print te zetten. Qua looks minder, maar wel een stuk compacter.
