ULTRAZOOOM......en geen UltraBooom!

[ds23man]

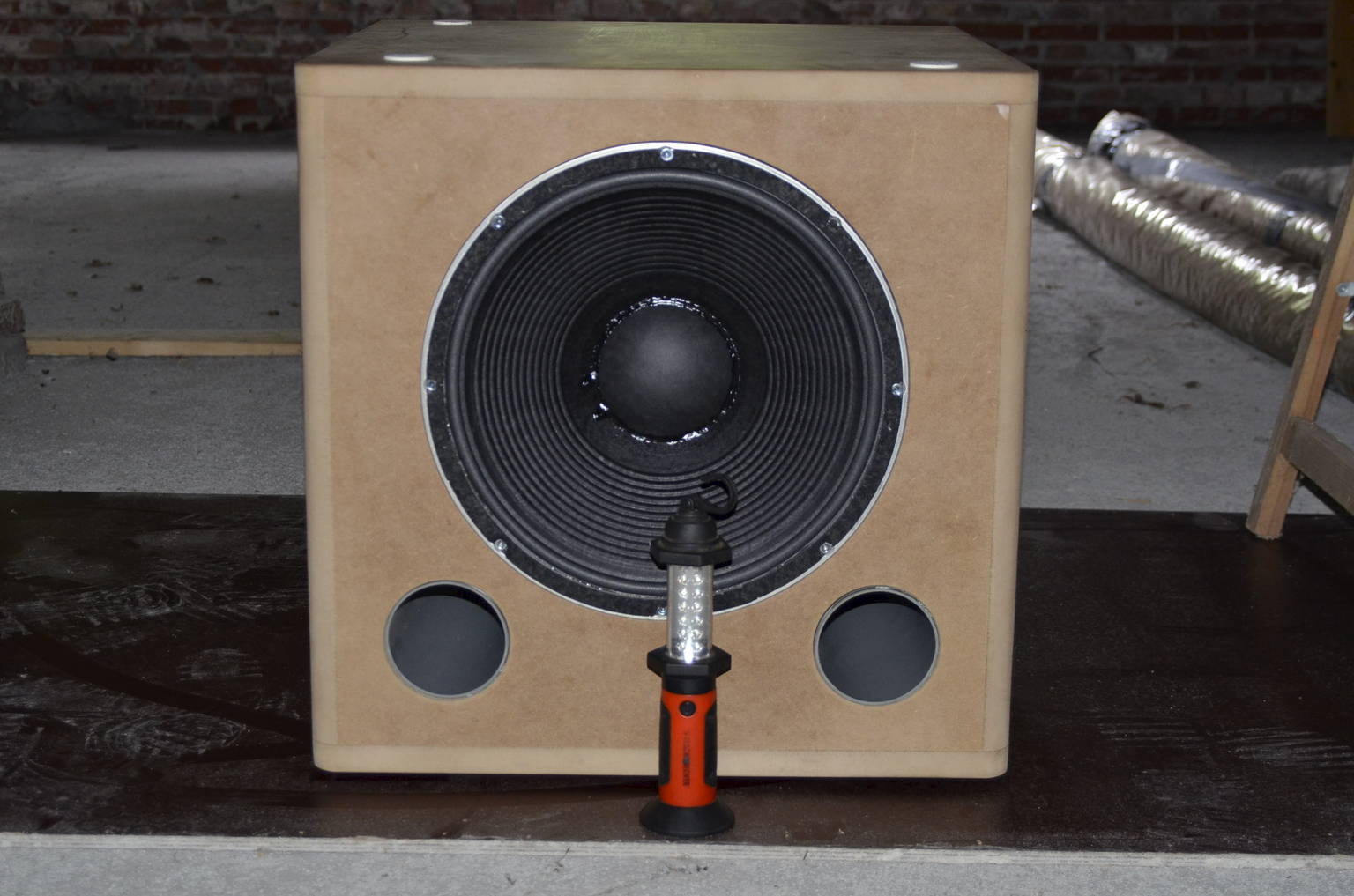

Om de afmeting even duidelijk te maken:

[ds23man]

Even wat metingen gedaan in de schuur:

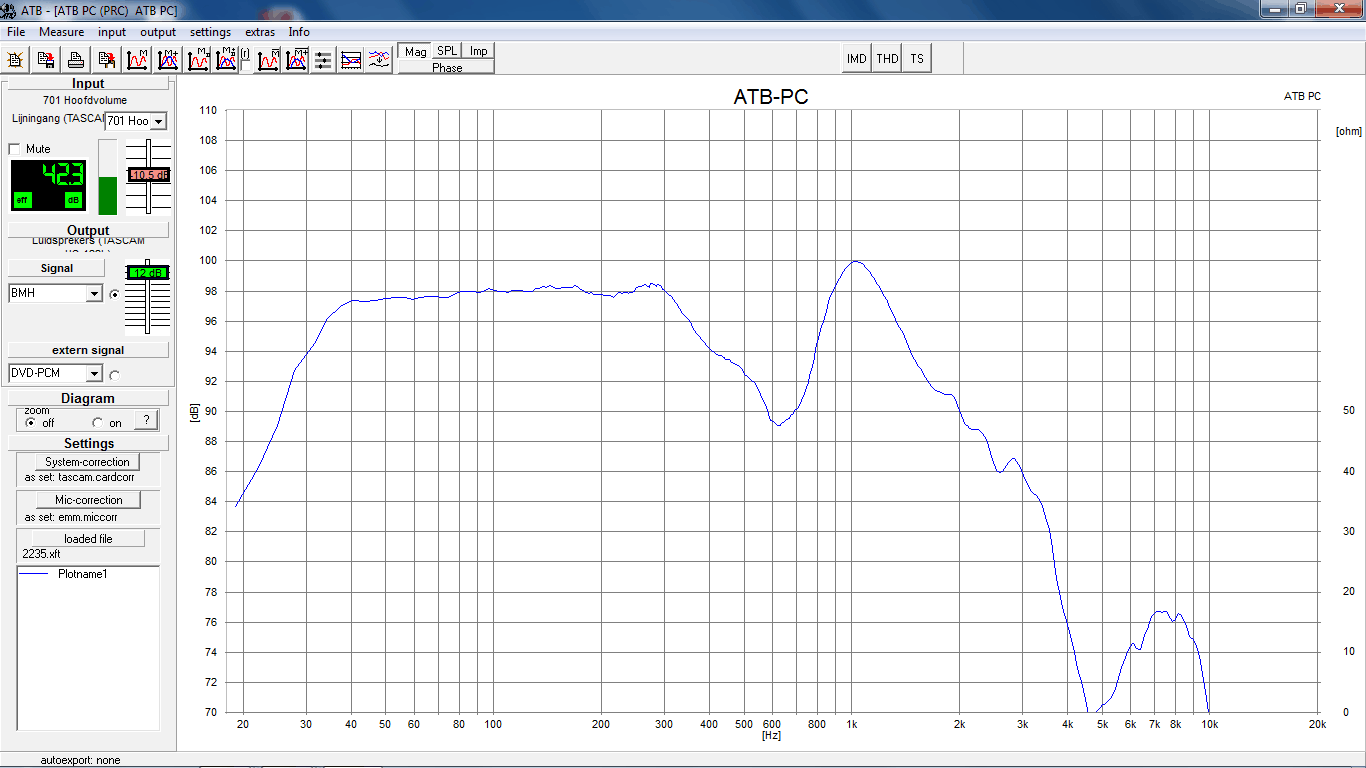

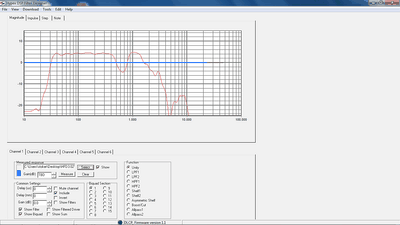

De woofer

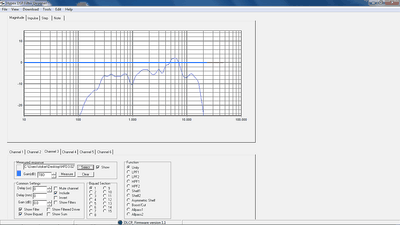

De RD50

Ik heb ter vergelijking zowel met Atb als met de Filterdesigner gemeten.

Overigens is de meting van de RD50 op 3 meter afstand, op 1m kreeg ik een gigantische bult in het laag. Mid en hoog zijn vergelijkbaar op 1 en 3 meter.

[Martijn M]

Overigens is de meting van de RD50 op 3 meter afstand, op 1m kreeg ik een gigantische bult in het laag. Mid en hoog zijn vergelijkbaar op 1 en 3 meter.

Dit is precies het probleem dat ik eerder omschreef. Near-field heb je flinke gain in het laag, maar op afstand valt het laag sneller af dan mid en hoog. Waar denk je het crossover te zullen leggen? Welke woofer is het trouwens (ik heb even wat teruggebladerd, maar zag het zo gauw nergens staan)?

[ds23man]

Woofer is de JBL 2235. Crossoverpunt zal zo rond de 300Hz worden. Die dip bij 600Hz kan ontstaan zijn doordat de kast op de grond staan en mijn statiefje niet laag genoeg gaat waardoor er niet helemaal on axis gemeten is.

[ds23man]

Die lekkere bult bij is de "cavity resonances between the magnet structure and the
diaphragm in the 5K to 6K range" en die moet met een notch filter gecompenseerd worden.

[rho]

Ja, die bult kom je bij elke RD50 tegen die zonder notch filter gemeten is. Daar zijn online een hoop oplossingen voor te vinden als je effe snel iets wil proberen.

[ds23man]

Ja, die bult kom je bij elke RD50 tegen die zonder notch filter gemeten is. Daar zijn online een hoop oplossingen voor te vinden als je effe snel iets wil proberen.

Daar heb ik toch de DLCP voor????

[rho]

Was weer effe vergeten dat je een DSP hebt.

[ds23man]

Was weer effe vergeten dat je een DSP hebt.

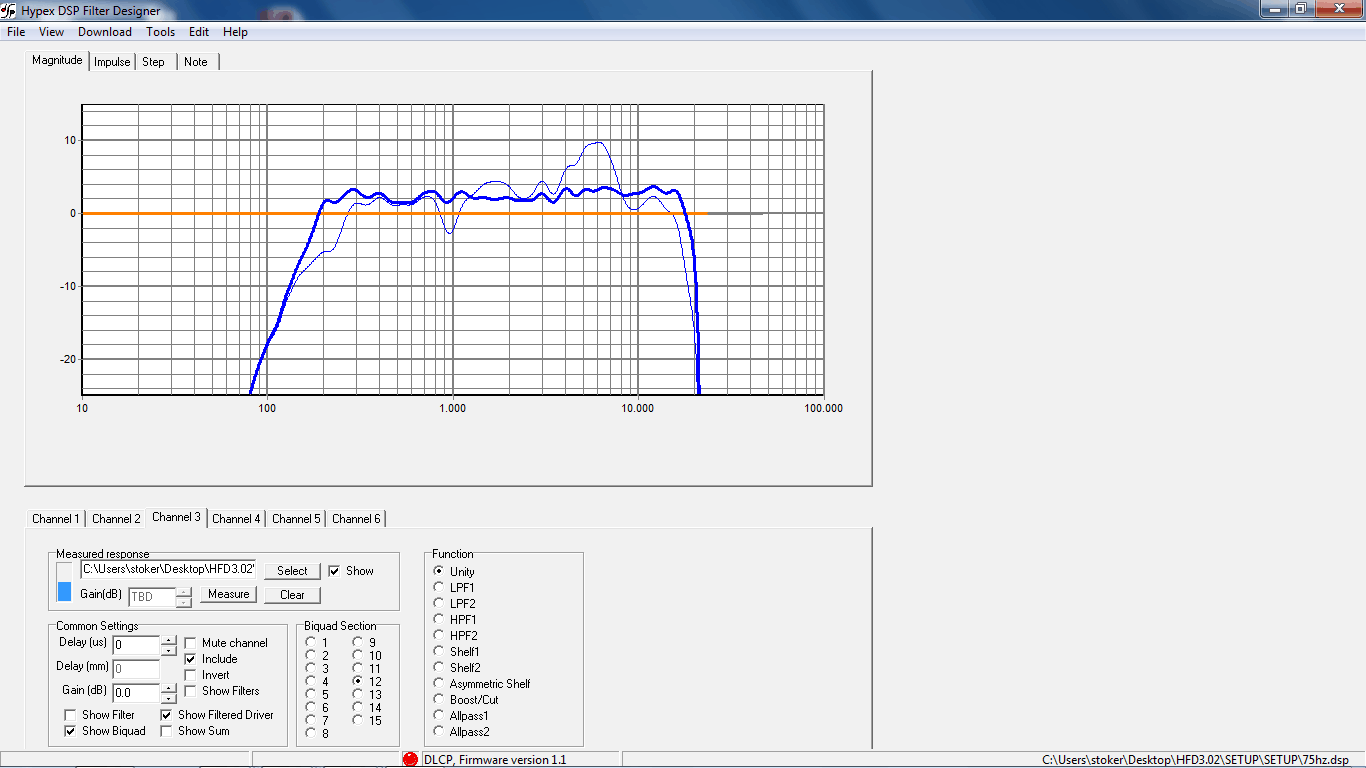

Beetje aan het spelen:

[rho]

Leuk spelletje. Je bent aan 't winnen.

[Martijn M]

Lang leven DSP!

[ds23man]

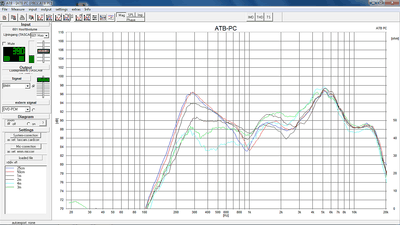

Onder het motto meten is weten, anders zit het bescheten, wat metingen gedaan aan de RD50:

Deze zijn gedaan in een onze kleine schuur ( rietenkap, 16x27 meter) en diverse afstanden:

De metingen zijn per verdubbeling van afstand 3db gecompenseerd ( line array...)

Wat opvalt is dat deze driver alleen boven de 1khz als line array werkt. Daar beneden zie je 3db afval per verdubbeling van de afstand. Ook valt het op dat de ideale luisterafstand op zo'n 3 meter ligt.

[sjons]

... onze kleine schuur ( rietenkap, 16x27 meter) ...

wil ik weten hoe groot de grote schuur is???

...


nee, wil ik niet weten...

[dre]

zolang ie nog staat is het toch best gaaf om te weten.

[ds23man]

... onze kleine schuur ( rietenkap, 16x27 meter) ...

wil ik weten hoe groot de grote schuur is???

...


nee, wil ik niet weten...

De grote schuur is 45x26m....

[dre]

sjons heeft gewoon een heel klein schuurtje.

[ds23man]

sjons heeft gewoon een heel klein schuurtje.

2 bij 4????

[Gerrit]

Onder het motto meten is weten, anders zit het bescheten, wat metingen gedaan aan de RD50:

Deze zijn gedaan in een onze kleine schuur ( rietenkap, 16x27 meter) en diverse afstanden:


De metingen zijn per verdubbeling van afstand 3db gecompenseerd ( line array...)

Wat opvalt is dat deze driver alleen boven de 1khz als line array werkt. Daar beneden zie je 3db afval per verdubbeling van de afstand. Ook valt het op dat de ideale luisterafstand op zo'n 3 meter ligt.

Zie ik nou goed dat de bult bij 5kHz zo'n 8dB is? Dat is nog al wat zeg. Het is verder ook niet wat je noemt recht. Als ik alleen deze metingen zie vraag ik mee af waarom iedereen zo lyrisch is over deze drivers, dan moeten ze toch iets anders erg goed doen.
Heb je ook een vervalspectrum hiervan?
Het is wat werk, maar zou je een directivity sonogram kunnen maken (van 0 tot 90 graden in stappen van 5 graden)?

Wel te gek trouwens dat je in zo'n grote ruimte kan meten

Gerrit

[sjons]

sjons heeft gewoon een heel klein schuurtje.

2 bij 4????

...


twee bij vijf


...






maar die van mij wappert niet om van wat grondroering...

[Henkjan]

De grote schuur is 45x26m....

kunnen we niet een keer bij jou een meet-meeting houden?

[Gerrit]

De grote schuur is 45x26m....

kunnen we niet een keer bij jou een meet-meeting houden?

Helemaal voor
Neem ik m'n bandjes en Clio fw mee. M'n Orion's passen niet in mijn auto

Gerrit

[ds23man]

Na het inzaaien van nog eens 150m2 gras toch nog eens wat aan dit project gedaan.

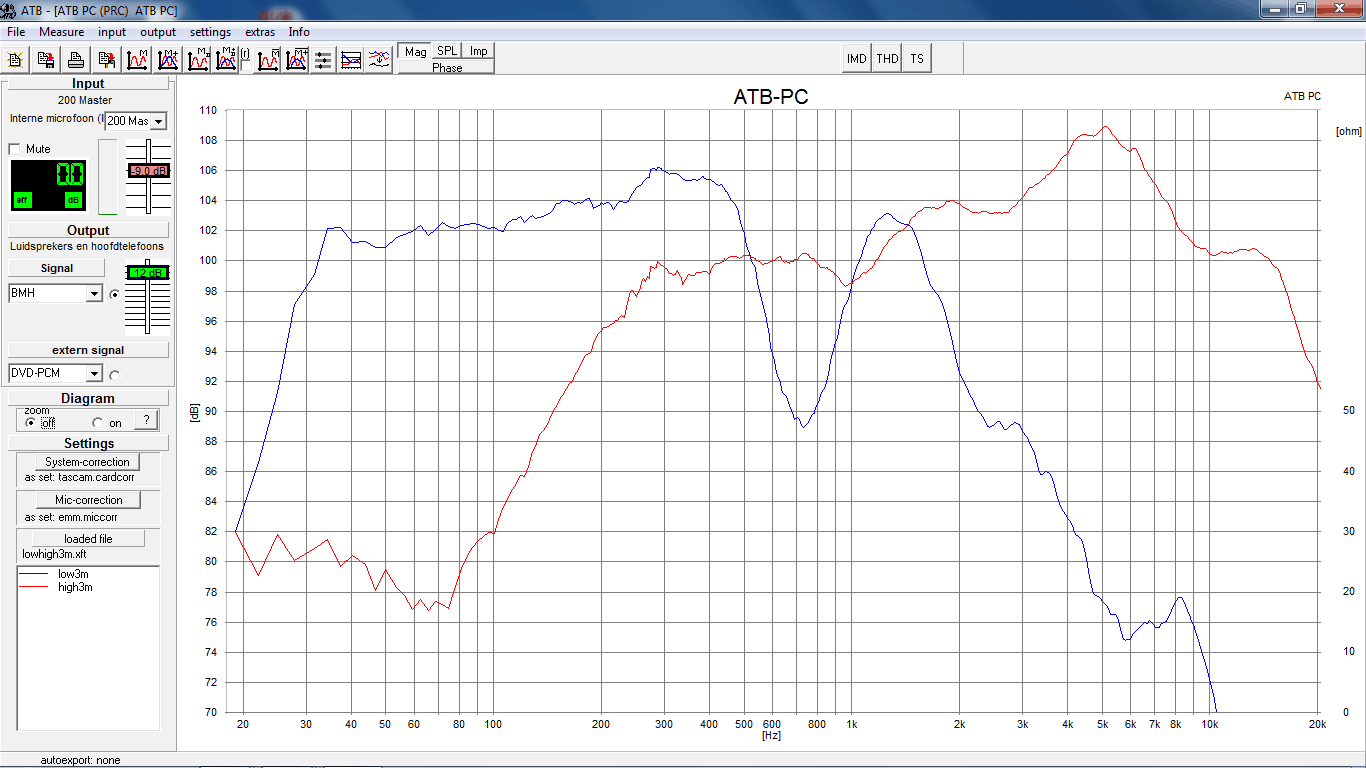

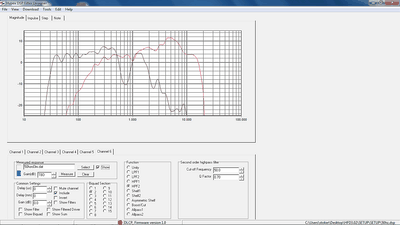

Meting laag en hoog op 3 meter afstand op luisterhoogte. Dit zowel in ATB als Filterdesigner.

Eerst die van ATB:

[ds23man]

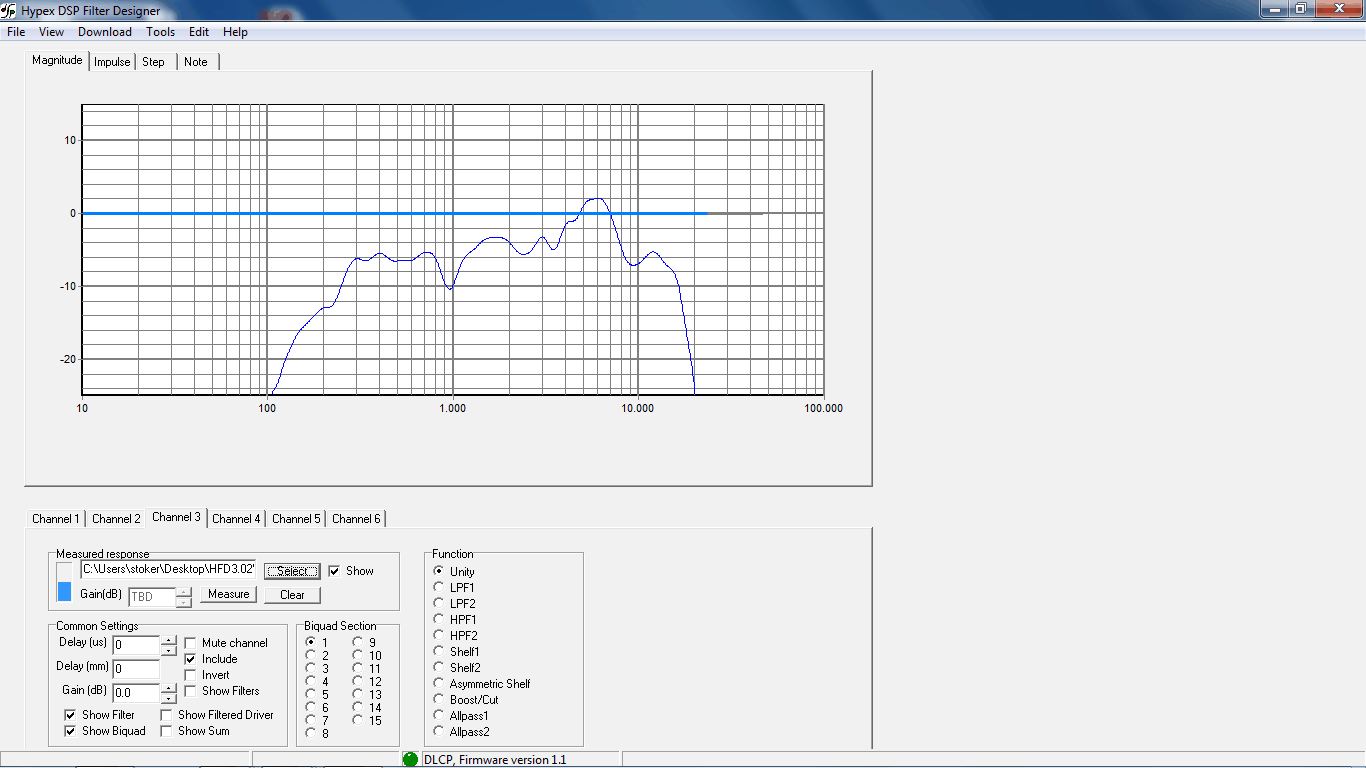

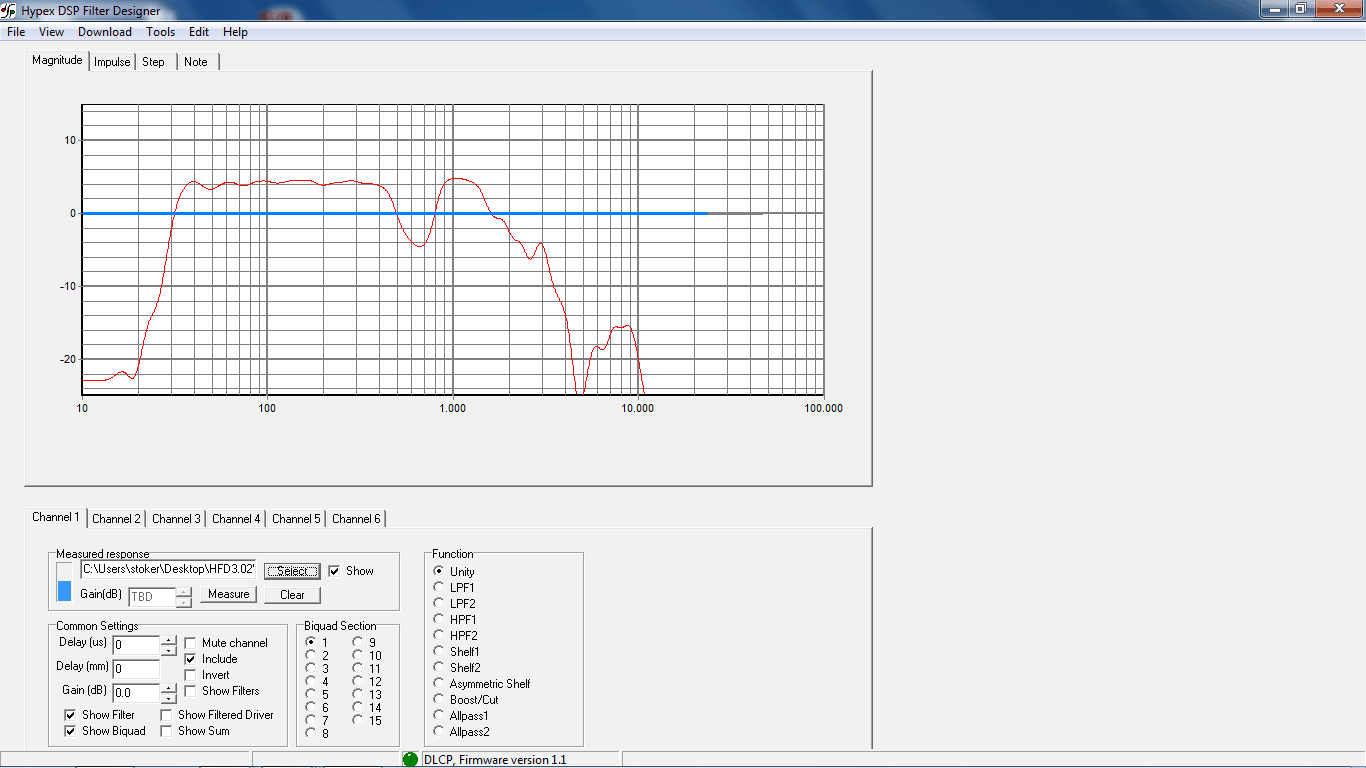

En filterdesigner:

[ds23man]

Na lekker stoeien dit resultaat:

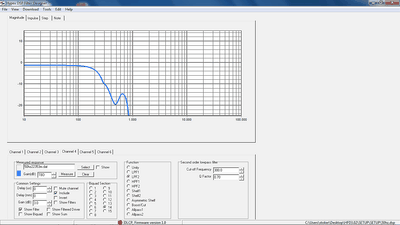

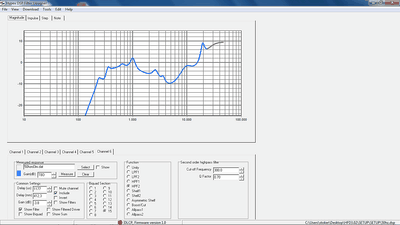

De filtercurves:

Vanavond inladen en een controlemeting doen!

[ds23man]

De step respons:
