Weer een Versterker met EL34/KT 88 hulp gezocht

[PA4URK]

Hoi Bert, misschien lees ik verkeerd maar is die On/Off om de versterker in te schakelen of de NFB? Ziet er trouwens heel mooi uit!

[OpaBert]

Hoi Bert, misschien lees ik verkeerd maar is die On/Off om de versterker in te schakelen of de NFB? Ziet er trouwens heel mooi uit!

NFB on off
Dus klopt precies Rein

[OpaBert]

Hoi Bert, misschien lees ik verkeerd maar is die On/Off om de versterker in te schakelen of de NFB? Ziet er trouwens heel mooi uit!

NFB on off
Dus klopt precies Rein

Ohja Erg bedankt voor de complimenten
Moet alleen meer afstand nemen tussen de diamnten ; De gouden LS banaanstekkers
( goedkoper kon ik ze niet vinden ) en de Tekst

[OpaBert]

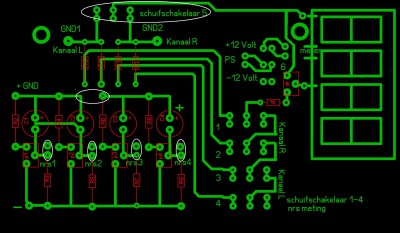

heb er het display bij gezet , aansluiting voeding display. en de aanbevelingen Anne bij gevoegd v.w.b. Volt meting in plaats Stroom meting over kleine weerstanden via een schakelaar
Anne zou je het na willen zien alvorens ik er een print van gaat etsen
alvast heel erg bedankt
Bert

[Ah!buis]

Humm, ik ontwaar enige ontbrekende verbindingen
Nog kleine variatie ipv de shunt, kun je de uitlezing instellen.
En wat is de bedoeling van schakelaar 5 ?
Anne

[OpaBert]

Bedankt om er die instel pot bij te zetten Anne

Schakelaar 5 is om de juiste gnd te kiezen links of rechts Anne
Wat ben ik nog meer vergeten

[Ah!buis]

Hoeft niet, als de meter maar ergens aan massa zit.Gaan geen piekstromen door zoals bij de kathodes bij hoog volume.
En draadjes vergeten hoort er toch bij ?
Anne

[OpaBert]

Hoeft niet, als de meter maar ergens aan massa zit.Gaan geen piekstromen door zoals bij de kathodes bij hoog volume.
En draadjes vergeten hoort er toch bij ?
Anne

Was bang om misschien overspraak te krijgen van links naar rechts en omgekeerd
Maar als het weg kan gaat het weg Anne
OhJa draadjes vergeten Dat was ik ff vergeten Anne
EDIT
Las in het draadje van DISCO ( hier stond Ten onrechte Knuisje )
Over een instap project buizenversterker RH84 een ferrietstaaf in gloeidraad als common mode filter
Heb er nog niet eerder van gehoord
Het zit er zo tussen Doel Om ruis uit lichtnet en door gelijkrichtering tegen te houden
Deze zou op de muziek terrecht kunnen komen via capacitieve overdracht van uit de gloeidraad

Is dat te meten
zou dat wel leuk vinden om er in te duiken
Een mooie sinus 50 hz komt er niet meer uit het lichnet hier
Gaat inderdaad gewoon door scheidingstrafo,s
Zou dat te verbeteren zijn met een common mode filter ?

Hier het stukje van Disco

Het is een misvatting dat de buizentechniek stil staat.
Nieuwe inzichten, moderne hulpmiddelen en meettechniek maken het mogelijk om de vroege kennis opnieuw op zijn meritis te beoordelen.
Enige kwalen die volgens niet-ingewijden de
weergave van een buizenversterker kenmerkte waren brom en ruis.
Naast een slecht bedradingsregime blijkt de kathode
een belangrijke storingsbron indien nonchalant wordt omgesprongen met deze elektrode, zelfs bij indirektverhitte buizen.
RF signalen passeren namelijk gemakkelijk over de capaciteit die bestaat tussen het verwarmingselement en de kathode.
Het common mode filter dient om ruis afkomstig van het lichtnet en de gelijkrichter te verminderen.

[Ah!buis]

Een mooie sinus 50 hz komt er niet meer uit het lichnet hier
Gaat inderdaad gewoon door scheidingstrafo,s
Zou dat te verbeteren zijn met een common mode filter ?

Als de niet zo mooie sinus door de trafo komt dan zie je die ook bij de gloeiaansluiing van de buizen.
Filter ertussen en kijken of de sinus er beter uitziet.
Als je 't mij vraagt, zonde van de moeite.
Wel mooi om wat spanning te verliezen als de gloei wat te hoog zit (dun draad gebruiken)
Anne

[OpaBert]

Een mooie sinus 50 hz komt er niet meer uit het lichnet hier
Gaat inderdaad gewoon door scheidingstrafo,s
Zou dat te verbeteren zijn met een common mode filter ?

Als de niet zo mooie sinus door de trafo komt dan zie je die ook bij de gloeiaansluiing van de buizen.
Filter ertussen en kijken of de sinus er beter uitziet.
Als je 't mij vraagt, zonde van de moeite.
Wel mooi om wat spanning te verliezen als de gloei wat te hoog zit (dun draad gebruiken)
Anne

Wat Disco doet is de getwiste dunne utp draadjes op een ferriet staaf wikkelen.
Deed dat vroeger bij een transistor audio versterker die mee praatte als ik uitzond in SSB
Om die te imuniseren hielp dat meestal
Veelal waren nl de LS kabels de Antenne ,
Door deze op een ferrietstaaf te wikkelen direct achter de versterker was het over.
die troep uit het lichtnet komt ook op de gloeidraad
Disco stelt dat het ook op het rooster terecht komt via capacitieve overdracht
Het laatste lijkt me interessant te zien Anne

[PA4URK]

Ik heb al mijn radioapparatuur en aangesloten speakers e.d. door ferrietstaven en ringkernen lopen Bert, zelfs met 400 watt SSB heeft niemand van mijn buren last. Als je een beetje speelt met dat spul is prakisch iedere storing weg te werken. Maar in een buizenversterker heb ik zoiets nog nooit toegepast maar lijkt me wel een leuk experiment.

[OpaBert]

Ja Rein
Ik had ook een hoop van dat spul uitgedeelt ,thuis had ik bijna nergens last van zelfs , de PC luidsprekers kreeg ik niet stil , met 2KW SSB ( uit mijn nachtkastje met 2xQB4-1100 ) alles muis stil
Ik had geen coax eraan , een symetrische antenne symetrische voedingslijn en aanpas eenheid.
Antenne hing 17 mtr boven de gemeentes Oudenbosch en Oudgastel over het Spui een kanaaltje van 20 meter breed
Echt old scool Rein uit de 50 jaren Leuk is dat mijn nachtkastje bij jou in de buurt in kontesten werd gebruikt
Moet wel een stevige kerel zijn geweest Losse vooeding was al 30kg 4200Volt 0,5 Amp de Eindtrap ook zo iets
2 plaatjes 1 met 3-1000 eimac en de ander met 2 x QB4-1100 en foto antensysteem 40 mtr lange Zepp Antenne en 4EL Monobander 20 mtr op 20 meter hoogte Dat was een echt kanon Rein
Jammer dat dat niet meer kan ,
Met buizen versterkers zal er in de eindbuizen geen LF detectie optreden
Eerder in de voortrap
De buizenversterkers hadden er nog veel meer last van door de hoog ohmige ingangen

[OpaBert]

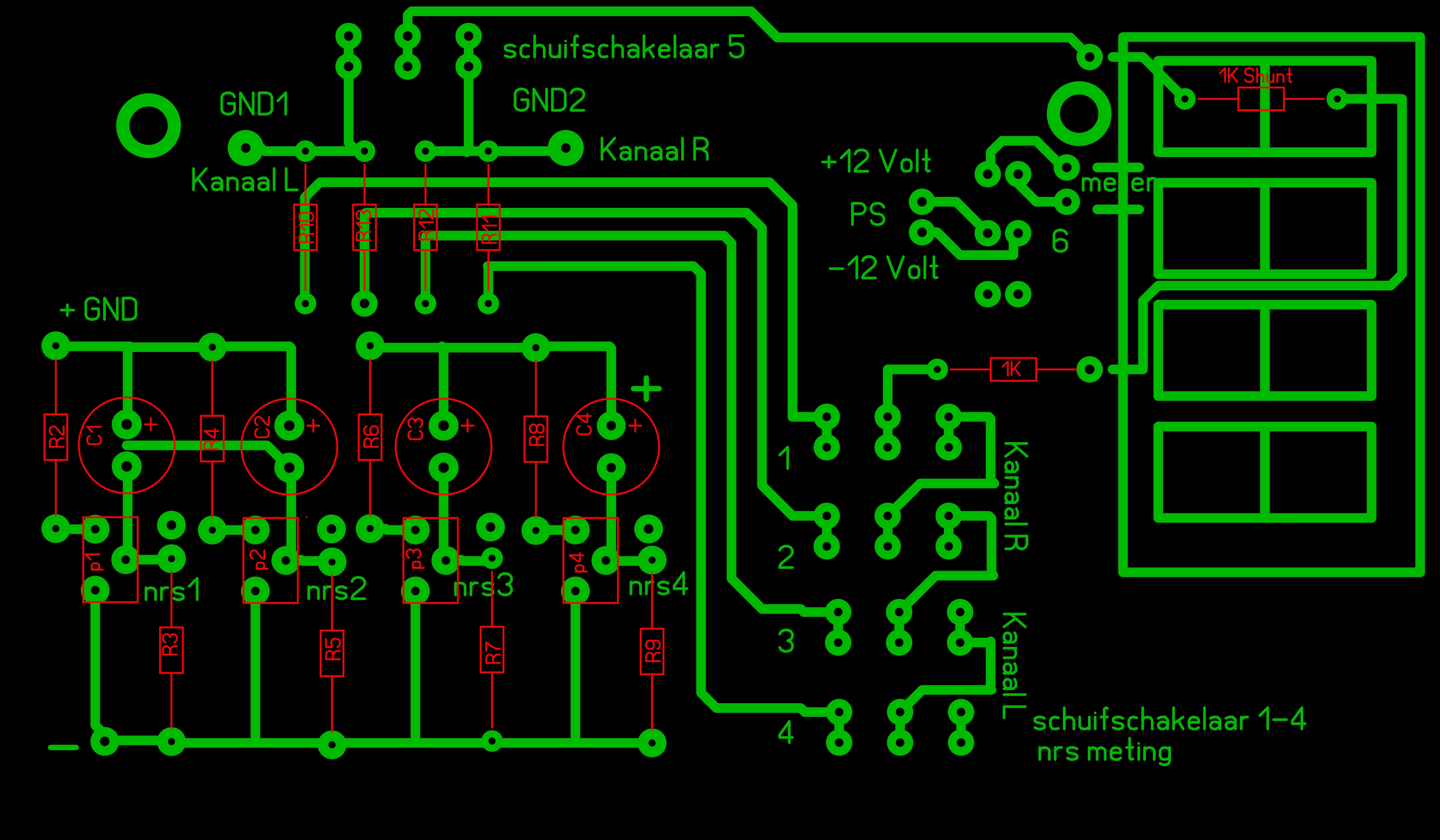

Anne De final
als het zo moet gaan worden gaat het de etsbak in
ik wacht dus gewoon op jouw goedkeur heb al genoeg niet of halfwerkende printen
het was me niet helemaal duidelijk met die GND1 en GND 2
dus ik heb ze aan elkaar verbonden op de print
potmeter ijken mV op de shun aansluiting heb ik er een rondje bij getekend Ik heb die 1K niet en het is lastig om die te kopen dus er de mogelijkheid in gebracht voor 3 aansluitpootjes in Lijn

[Ah!buis]

het was me niet helemaal duidelijk met die GND1 en GND 2
dus ik heb ze aan elkaar verbonden op de print

Die 1 en 2 is voor de stroom van de eindbuizen, voor het meten maakt 't niet uit, een van twee is genoeg.

potmeter ijken mV op de shun aansluiting heb ik er een rondje bij getekend Ik heb die 1K niet en het is lastig om die te kopen dus er de mogelijkheid in gebracht voor 3 aansluitpootjes in Lijn

Neem je gewoon iets anders, bijv 5k pot en 4k7 weerstand.De ingangsweerstand van de meter (met de shunt eruit) is vermoedelijk veel hoger.

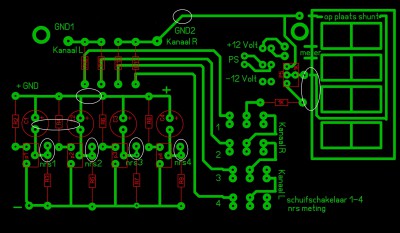

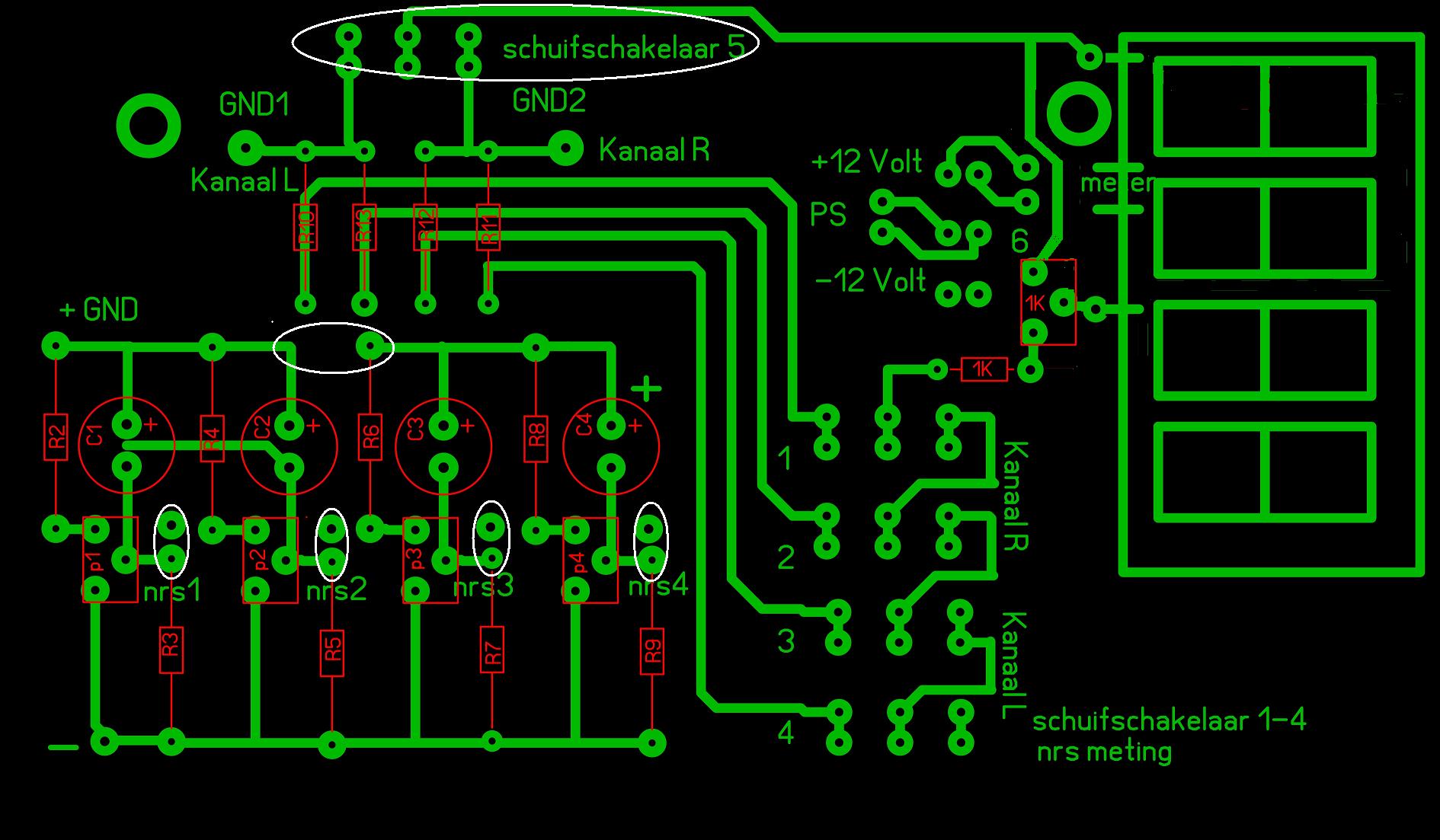

Tekening met witte kring rond de veranderingen, ook rond de ontbrekende verbindingen
Anne

[OpaBert]

het was me niet helemaal duidelijk met die GND1 en GND 2
dus ik heb ze aan elkaar verbonden op de print

Die 1 en 2 is voor de stroom van de eindbuizen, voor het meten maakt 't niet uit, een van twee is genoeg.

potmeter ijken mV op de shun aansluiting heb ik er een rondje bij getekend Ik heb die 1K niet en het is lastig om die te kopen dus er de mogelijkheid in gebracht voor 3 aansluitpootjes in Lijn

Neem je gewoon iets anders, bijv 5k pot en 4k7 weerstand.De ingangsweerstand van de meter (met de shunt eruit) is vermoedelijk veel hoger.
Tekening met witte kring rond de veranderingen, ook rond de ontbrekende verbindingen
Anne

Potverdulleme Dat er geen track aan zat waar ik draadje aan moet doen bij nrs 1-4 was me niet opgevallen
Ok niet dat ene spoor over nrs 1-2 heb de tekeningen meerdere keren verschoven
Dat spoor zal er een keer blijven staan zijn
Het goede van me is dat ik nu weet dat dit gewoon niet ziet, en om hulp vraag
Had het liever zelf gezien maar het is niet anders.
Bedankt Anne
Ga je verbeterngen aan brengen , kom er mee terug .

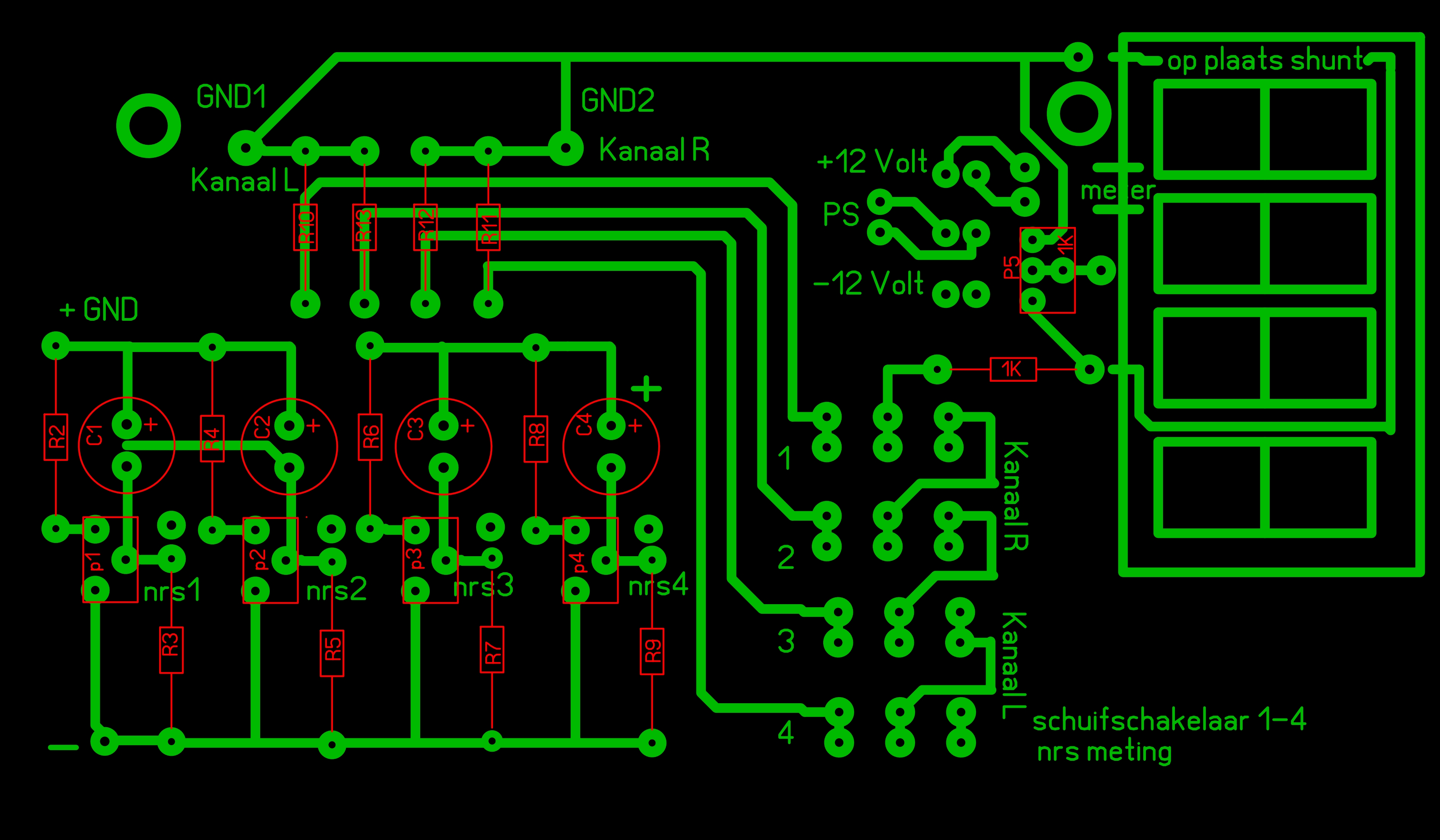

Edit Bij Deze Anne

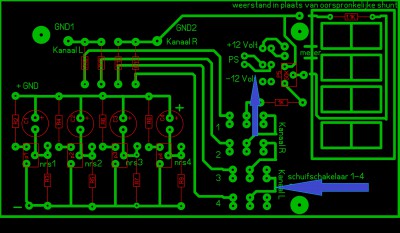

ik heb er 1.1K op de plaats van de shunt gezet en de instelpot 50K ( die heb ik in deze uitvoering Anne ) te samen met die 1.1K ( of eventueel een andere waarde kan ik de meter ijken op 0.0500 Volt Ga dat eerst op tafel met wat snoertjes proberen vast te stellen voor ik er wat definitiefs in soldeer

Denk er hard over na om tegen betaling / vergoeding deze printjes te laten maken .
Met al die morfine ben ik veel minder helder van geest dan ik zelf denk , dat besef ik steeds mee en meer
Jij bent gelukkig zo goed om me te blijven helpen
vroeger had je op 2dehands.nl een PE1 ??? zendamateur welke printjes deed etsen, je stuurde schema en hij maakte dan een printje

Heb er nooit gebruik van hoeven maken omdat ik niks op print maakte altijd Hard wired grond stoffelijk
Maar met dit spul en mn Medicatie begint het besef te komen kiezen Niks in dit spul meer maken

[Ah!buis]

Je blijft me hier mooi van de straat houden
Doodlopend spoor tussen elcopoten zit er nog
Zo'n 1k1 met 50k potm geeft een heel vervelend verloop, hele tijd niks en ineens bijna alles.
Zonder die 1k1 zal 't ook wel gaan, hangt af van de ingangsweerstand vd meter.
Anne

[OpaBert]

Heb wat moeilijkheden met uploaden plaatje
Raar
Moet het eest in mn dropbox kopieren en met mn ipad hier
Nou ja het werkt dat is het belanrijkste

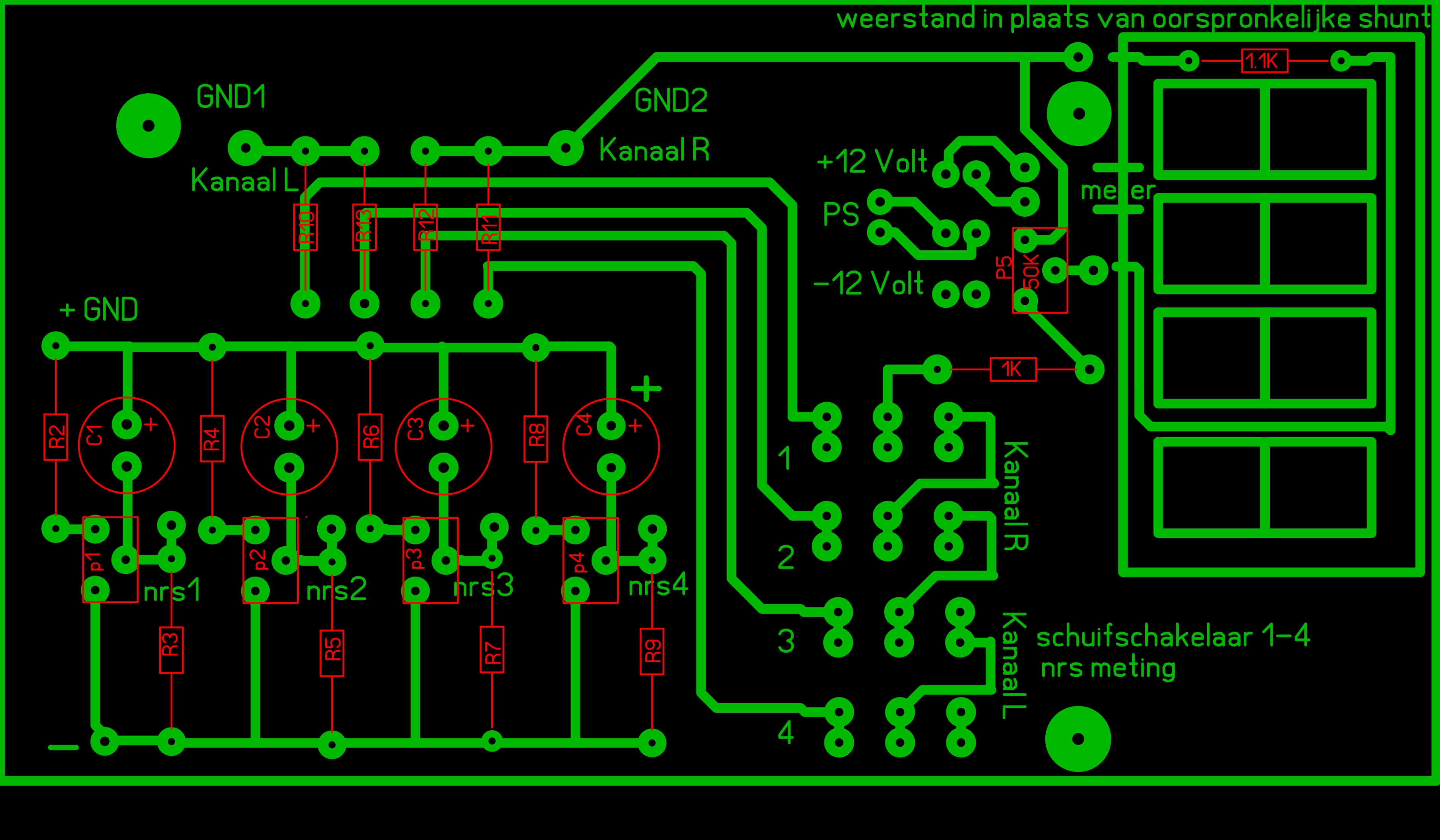

Stom spoortje weg gehaald Anne
Heb in mn onderdelen bakjes gezocht en heb er een van 5k Hoe is het mogelijk met die draadjes in driehoek

[democles]

Bert, schuif deze draadjes nog iets op voor betere tussenruimte

[OpaBert]

Goeienavond Demo

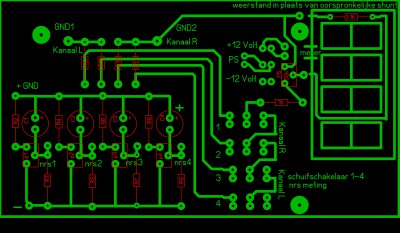

gelijk de spoortjes aangepast

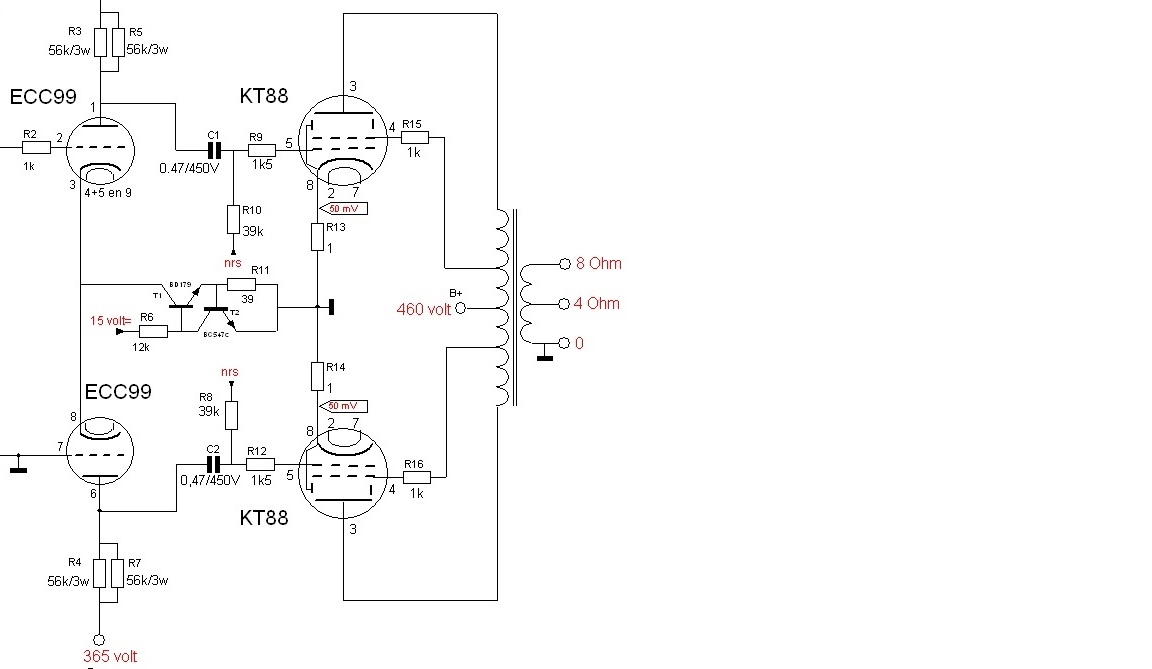

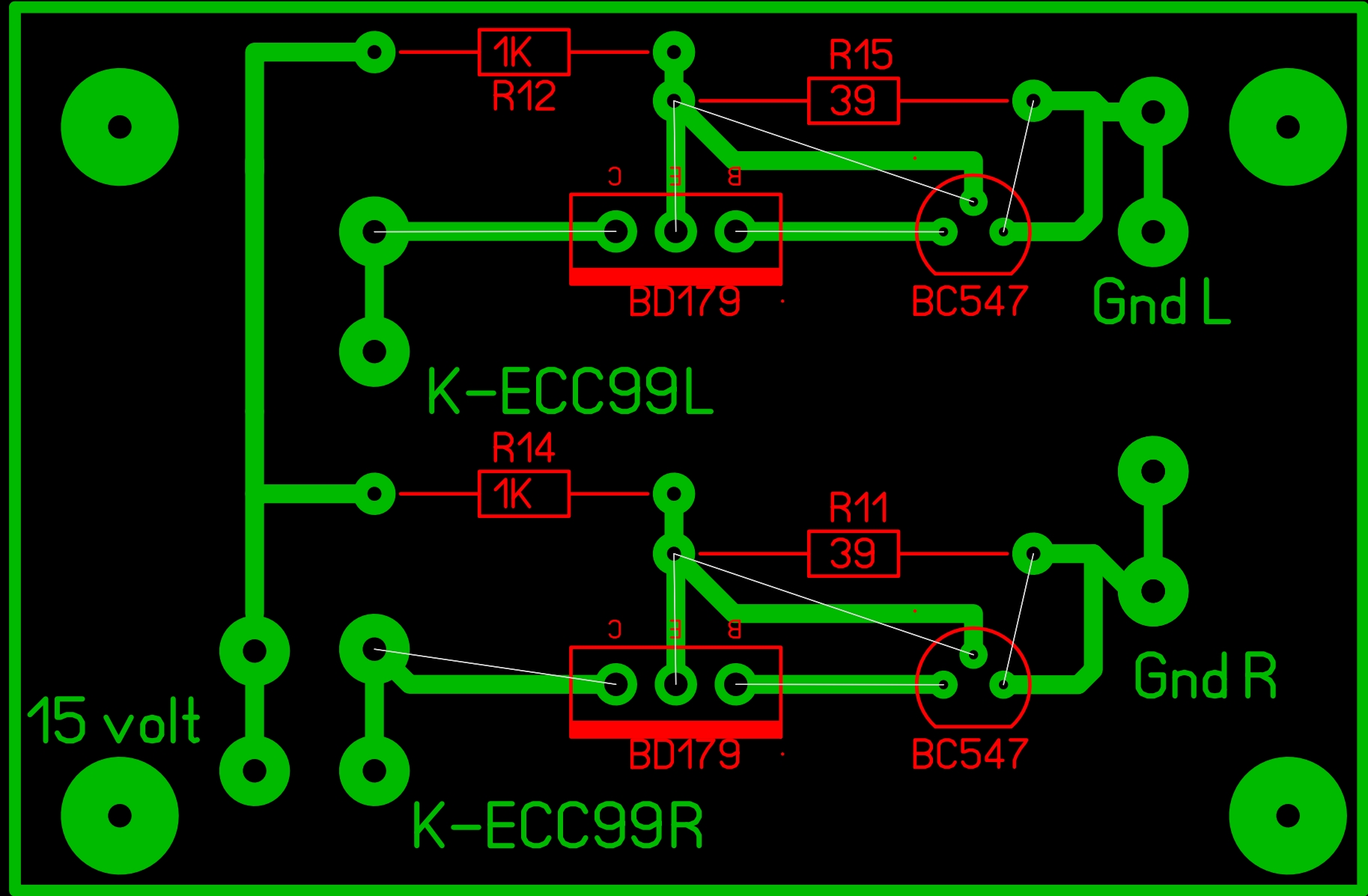

Dat is 1 en gelijk ook maar aan de print begonnen voor de stroom bronnen Fasedraaier ECC99Volgens mij heb ik nier meer printen nodig
als jullie daar ook kunnen zien of het goed is

[democles]

Geen 1K maar 12K!

[Barry2001]

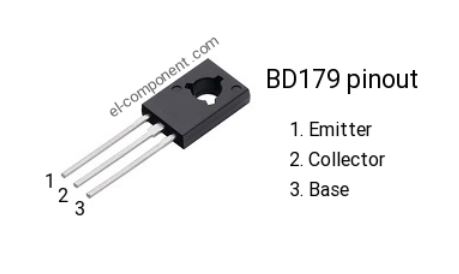

Hallo Bert, footprint vd BD179 is niet goed, kijk dit svp even na.

[democles]

Zoiets Bert.

[OpaBert]

Ohh heb ik een verkeerde footprint gevonden
Bedankt Barry en Demo
Morgen over tekenen en plaats ik het hier

[Barry2001]

@Demo: als je dan toch aan het tekenen bent, vermeld dan ook de rotatie (als in component outline): in jou voorbeeld staat de BD net andersom tov de BC dan in Bert's tekening.

[OpaBert]

Ik zag je opmerking Barry
