Raspberry muziek streamer zelfbouw projectje

[Barry2001]

Hoi Maikel, zie je post nu pas; shit happens. Nieuwe tekenen?

[Maikele]

Hoi Maikel, zie je post nu pas; shit happens. Nieuwe tekenen?

Hoi Barry. Geen probleem hoor. Project gaat erg langzaam laatste tijd, te druk.
Moet heel eerlijk zeggen dat een nieuwe print nog niet bij me opgekomen was. Ik moet zowiezo gaan testen of het werkt nu zoals het zou moeten werken.

[Barry2001]

Een nieuwe tekenen is geen moeite, ik pas dan gewoon de oude aan. Je weet nu wat het kost om de print te bestellen, kijk maar wat je zelf wilt. Succes!

[Maikele]

Een nieuwe tekenen is geen moeite, ik pas dan gewoon de oude aan. Je weet nu wat het kost om de print te bestellen, kijk maar wat je zelf wilt. Succes!

Aah ik laat t je even weten. Dank je wel!

[Maikele]

Pfffff ik snapte er even helemaal niets meer van. De 5V voeding meette echt heel erg raar. Negatieve waarde en bij andersom meten meette ik weer een totaal andere positieve waarde. Klopte helemaal niets van en de led ging ook niet branden. Voeding meette wel goed bij een belasting van 1kohm en zonder belasting.

Blijkt dat ik de spoortjes die van de kleine C naar de DC out totaal heb gemolesteerd bij het doordrukken van de faston plaatjes.
Barry heb jij nog een printje liggen en zou je die nog naar mij willen sturen. Voor nu werkt het wel, maar bak en braad van croma is er niets bij

[Barry2001]

Dat is wel ruig gegaan dan maar heb nog liggen, geef er morgen 1 met de post mee.

Ps neem aan dat je niet onlangs verhuisd bent? Dan heb ik je adres nog.

[Maikele]

Dat is wel ruig gegaan dan maar heb nog liggen, geef er morgen 1 met de post mee.

Ps neem aan dat je niet onlangs verhuisd bent? Dan heb ik je adres nog.

Ja ik wist ook niet dat ik zo lomp was
Ben niet verhuist, hartstikke bedankt, ik maak vandaag direct even weer t bedrag over.

Als alles werkt dan zou ik toch graag de centraal-print, die we ontworpen hebben, willen veranderen en opnieuw bestellen in China.

L 230V liep op de foute print naar pin1
L 230V moet nu naar pin2 lopen
Middenaftakking liep naar pin4 met doorverbinding naar pin2
Middenaftakking loopt nu naar pin4 met doorverbinding naar pin1
N 230V liep naar pin3 en is ongewijzigd. Loopt nu ook naar pin3

Verder, zou het mogelijk zijn om de verschillende delen wat te reorganiseren? Ik heb nu de draden voor de ringkerntrafo over de zekeringen lopen. Kan wel maar zou, met name op t oog op de toekomst mooier zijn als ik de zekeringen vrij kan houden. Verder heb ik dan wat meer ruimte voor de draden van de ringkerntrafo naar de print. Als laatste heb ik nu de fase (L12.1 en L12.2) en nul (N12.1 en N12.2) van de trafo die op de print zit ver uit elkaar zitten. Kan wel maar in de praktijk werkt dat iets minder handig aangezien in draden getwist heb.
Foto zoals het nu in de praktijk is aangesloten:

Dit is wat is in gedachten heb, maar ik zal proberen het nog wat duidelijker te tekenen:

Zal zo op de pc nog proberen de diverse onderdelen van de print wat te copy-pasten voor meer overzicht.

Lokatie van de trafo is prima ivm het gecreeerde magnetische veld tov electronica en ringkerntrafo zou ik die graag ongewijzigd willen laten, lokatie van de 230V aansluitingen is prima maar zouden iets verplaatst kunnen worden als dat handig is.

[Maikele]

Hopelijk is dit duidelijker

Edit: afbeelding iets aangepast
De zwart omlijnde delen zijn verplaatst
Zou echt te gek zijn als je het board zo zou kunnen aanpassen.

[Maikele]

Barry gaat nieuw centraalboard ontwerpen zodat ik alsnog een nette print heb en niet zoals nu met doorgeboorde sporen en weggekraste filmlaag met doorsolderingen Omdat het board toch opnieuw ontworpen wordt heb ik gevraagd of de layout aangepast kan worden zodat de kabels zometeen wat praktischer kan lopen, aldoende leer ik.
Verder veel kleine details waar ik mee bezig ben nu; schakelaars op front van pi+DAC, voedingsaanluitingen in mini-XLR aan zijkant. Nieuwe echt nette voedingskabel voor de SSD (gevoed vanaf GPIO van pi)
Ook nieuwe 5V board ontvangen, dus ik ga componenten overzetten. Langzaam komt voeding tot een goed einde.
De uitgangen van de sjöström board zijn belast gemeten en goed, de 5V board is belast gemeten en akkoord.
Ben me nu dus langzaam aan het oriënteren op de bestelling van de Soekris dam1021-12

[hannesie]

Samen met je activiteiten op DIYAUDIO, heb je wel een goede voedingsbodem, (wel een dubbelzinnige opmerking in dit verband.)

[Maikele]

Hahaha Hans. Vooral qua voedingsbodem heb ik vooral veel aan jullie adviezen hierzo gehad. Voor de Soekris heb ik me wat ingelezen afgelopen tijd en heeft DIYaudio veel informatie, maar ik hoop jou ook nog veel te mogen vragen.
Wel blij dat ik daar heb kunnen lezen over de geïsoleerde seriële poort zodat ik geen fratsen met een relais oid hoef te maken.
Werkt jouw Dam inmiddels weer helemaal naar behoren?

[Maikele]

Whoohooooo Barry heeft de nieuwe centraal-board al ontworpen en tussendoor vandaag zelfs nog iets aangepast. Ik ben erg blij met het uiteindelijke ontwerp; de fout die erin zat (mijn fout) is eruit en de positie van de ringkerntrafo-aansluitingen is verwisseld met de zekeringen, waardoor ik veel beter uitkom met kabels en bereikbaarheid van zekeringen.

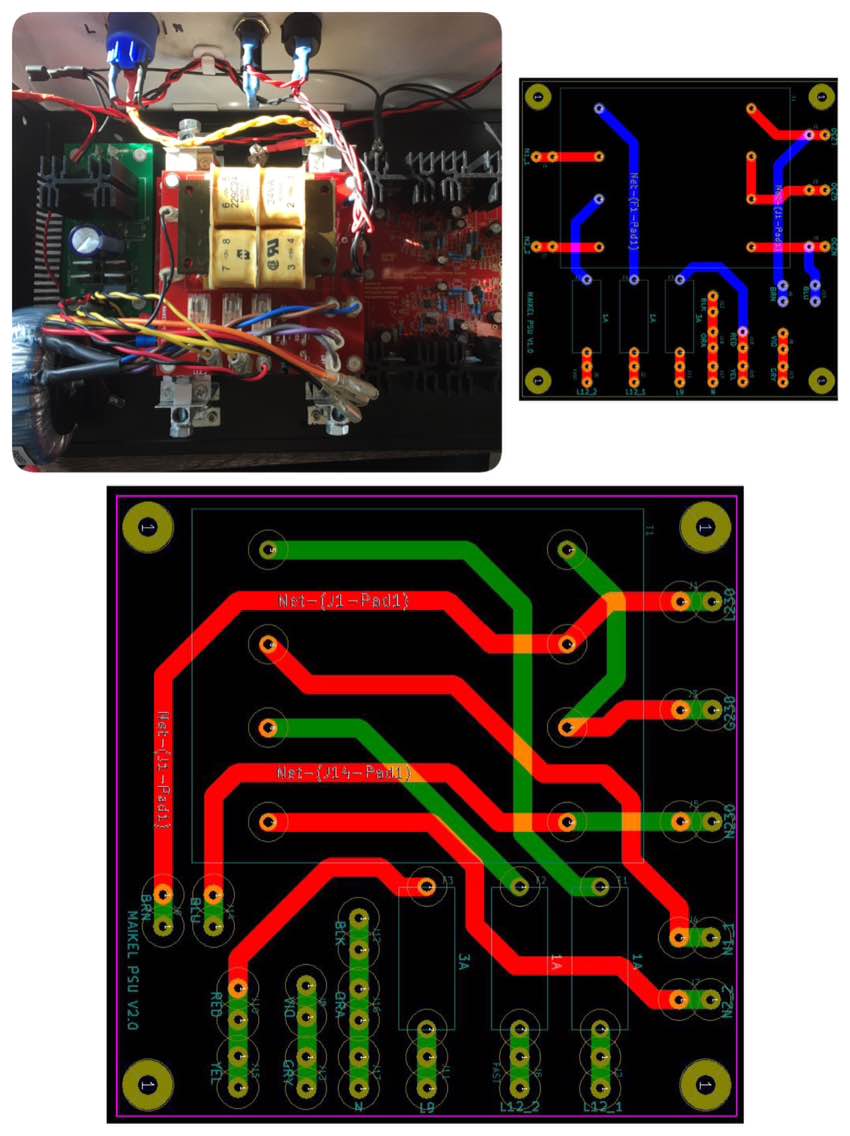

Met gepaste trots presenteer ik centraal-board V2.0:

bestandsbron: http://a67.tinypic.com/2ih43s6.jpg

Linksboven: huidige situatie, rechts: oude board ontwerp, onder: nieuwe meesterwerkje.

[Henkjan]

ajb afbeelding uploaden

[Maikele]

ajb afbeelding uploaden

Zie je de afbeeling niet Henkjan?

[Maikele]

Poging 2:

[Henkjan]

ajb afbeelding uploaden

Zie je de afbeeling niet Henkjan?

Het gaat er vooral om datbal die externe fotosites vroeg of laat wat veranderen zodatbwe hier zeker weten niets meer zien. Kijk maar eens in de oude topics.

Ps: met firefox op mn werk zie ik ze ook nu al niet

[Maikele]

ajb afbeelding uploaden

Zie je de afbeeling niet Henkjan?

Het gaat er vooral om datbal die externe fotosites vroeg of laat wat veranderen zodatbwe hier zeker weten niets meer zien. Kijk maar eens in de oude topics.

Ps: met firefox op mn werk zie ik ze ook nu al niet

Ah ok. Ik moet dan even opzoek naar een app op m’n tel om de foto’s tr verkleinen, anders zijn ze te groot om te uploaden. Is er vast. Bedankt voor de tip Henkjan
Edit: app gevonden

[Maikele]

Yesssss, Elecrow is weer bezig met 5 printboards voor mij in China. Verwachting is zo'n 10-15 dagen

[Barry2001]

[Maikele]

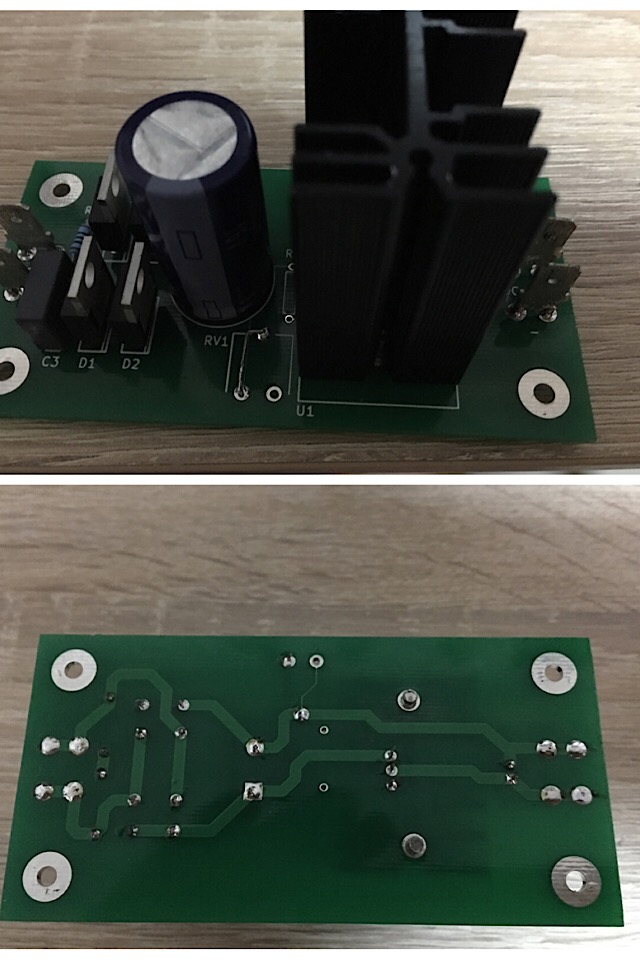

Zo, de nieuwe print voor de 5V is klaar. Oude print gedesoldeerd, nieuwe print gesoldeerd. Hoop alleen dat de componenten het overleefd hebben, desolderen was erg lastig.
De fastons heb ik er nu tot net niet aan de andere kant van t eilandje ingedrukt en toen van beide kanten van de print gesoldeerd.
Die fastons hebben de vorige keer de print vernaggelt.

Edit: ik zie dat ik t koelblok nog moet solderen.

[Maikele]

Printjes zijn alweer onderweg

[Barry2001]

Goed man Elecrow toch? Net wat besteld bij Allpcb, die zijn ook erg snel. Verzending (gratis) met DHL / TNT, is het met een paar dagen hier. Denk dat jij met familiebezoek haast langer onderweg bent Nee geintje.

Koelblok zit alleen te versteviging vast op de padjes, is verder elektrisch niet aangesloten.

[Maikele]

Goed man Elecrow toch? Net wat besteld bij Allpcb, die zijn ook erg snel. Verzending (gratis) met DHL / TNT, is het met een paar dagen hier. Denk dat jij met familiebezoek haast langer onderweg bent Nee geintje.

Koelblok zit alleen te versteviging vast op de padjes, is verder elektrisch niet aangesloten.

hahaha ja inderdaad, ik ben bijna langer onderweg
Klopt, Elecrow, fantastische service en kwaliteit.
Check, koelblok kan nu wel iets de pinnen forceren, dus ik ga t boardje eerst even testen en dan t koelblok solderen, had gezien dat ie niet aangesloten is verder
Gaat toch wel lekker snel nu met alles, ik hoop volgende maand eindelijk de Soekris te kunnen bestellen

[Maikele]

Het pi-voedingsboard heb ik gisteravond getest en is ok. Componenten hebben het gelukkig overleefd, zo lijkt het.

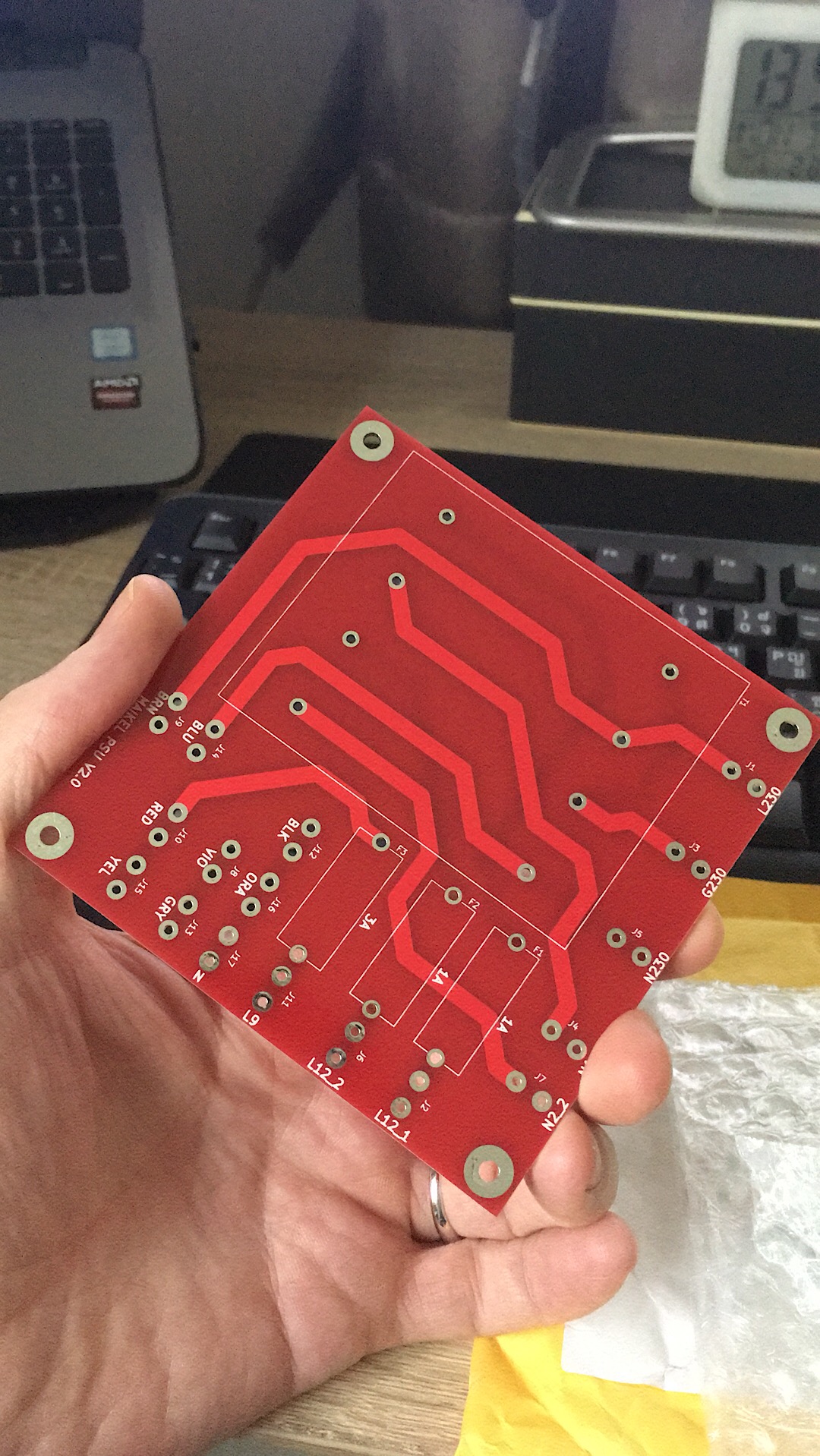

Verder zijn zojuist de centralboard pintjes V2.0 binnengekomen van Elecrow.
Componenten zijde:

Soldeerzijde:

Deze week componenten overzetten van V1.0 naar V2.0
Dan alleen nog gaten voor voedingconnectoren in achterpaneel en dan kan ik de voeding voor display en pi al in gebruik gaan nemen.

[Barry2001]

Ziet er goed uit Maikel
