Voorversterker voor LM4780 versterker Knuisje

[ronnydepony]

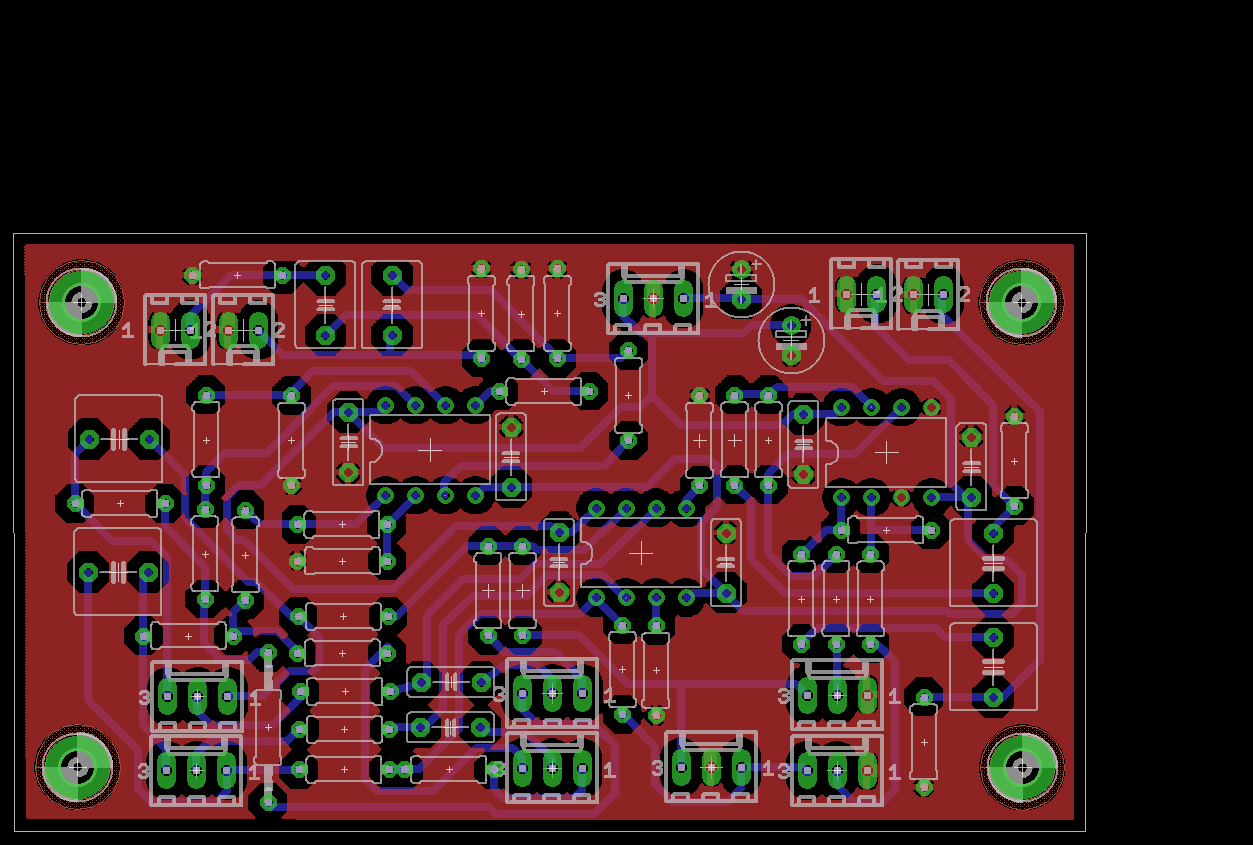

kan wel zoiets opleveren

Mvg,
Ronny

[Pjotr]

Yup en nu mag je wel het aardvlak onder de gelijkrichtdioden door laten lopen. Overigens zou ik nu zelf C22 naast C25 planten en C23 naast C29. Worden de verbindingen wat korter.

[ronnydepony]

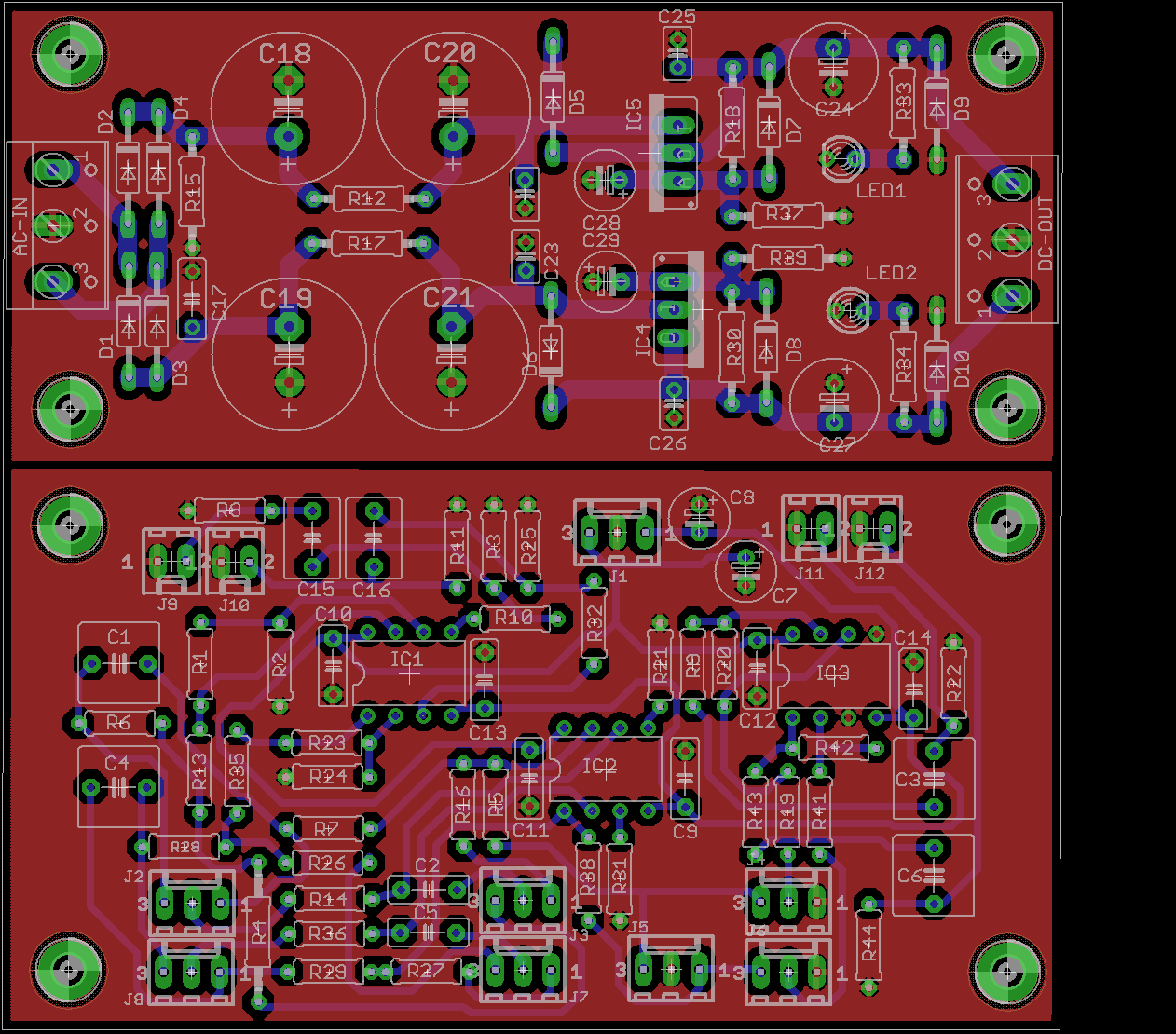

hierbij een update, kleine wijzigingen zijn nog steeds mogelijk, maar voor mij is dit OK.
ingesloten zit ook een BOM zonder potentiometers omdat hier in prijs veel mogelijk is., componenten zijn van Conrad.

voorversterker BOM.zip

(9.47 KiB) 80 keer gedownload

Mvg,
Ronny

[Zweitse]

Wat voor een trafo moet er bij?, en komen deze printjes ook in de verkoop.

[nl3prc]

Ik zou wel die mounting holes op hetzelfde raster zetten als die van het voedingsprint dat scheelt weer met aftekenen op de bevestigingsplaat

[ds23man]

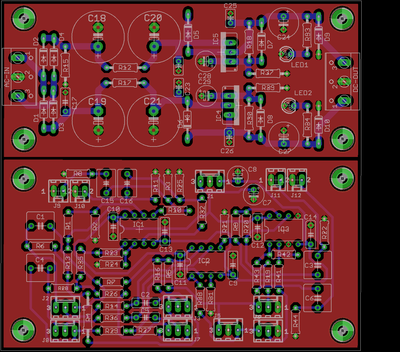

Je toplayer loopt door op beide printen, gaat rafelig koperwerk opleveren als je gaat zagen:


[ronnydepony]

OK, OK, blijven maar kleine aanpassingen

Vanavond zal niet meer lukken.

Trafo is 2*15V 3.2VA, zit inbegrepen in de BOM, staat volledig apart omdat je deze soms niet nodig hebt.

Mvg,
Ronny

[Pjotr]

Hoezo niet nodig? Heb je dan ook een uitvoering met een slinger?


Had het slimmer gevonden om hem gelijk op de print te zetten. Maar goed, dan past het niet op 10cm x 10 cm. Maar ik vraag me nu wel af hoe je nu een printtrafootje veilig denkt te gaan vast zetten.

[Ah!buis]

Siliconenkit
Anne

[ronnydepony]

Ja, ja , lach maar met de oude mensen

Ik had zoiets in gedachten

Mvg,
Ronny

[ronnydepony]

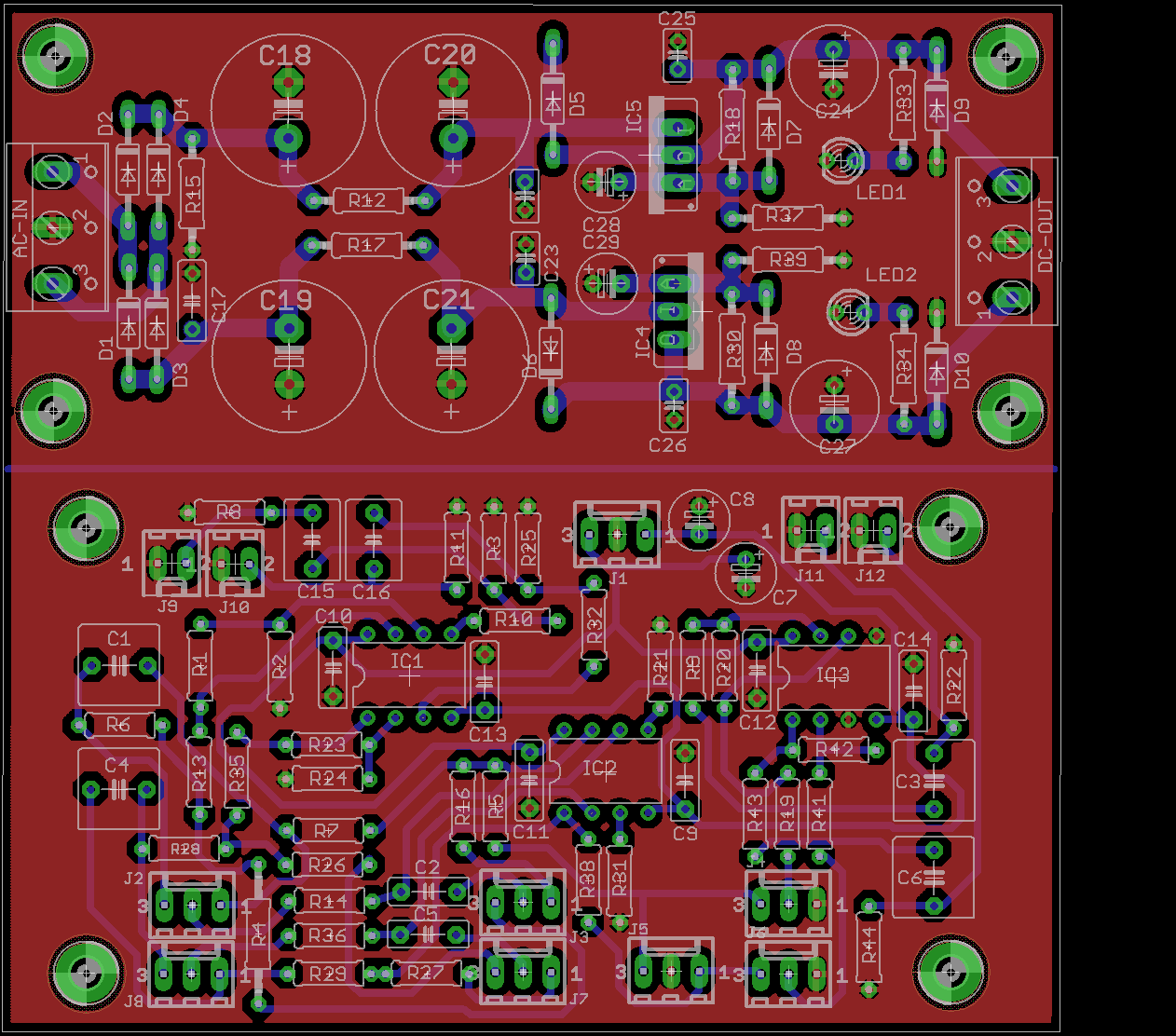

Toplayer gesplitst, holes uitgelijnd.

Mvg,
Ronny

[ds23man]

Siliconenkit
Anne

Ik heb nog wel wat in de aanbieding!

[ds23man]

Ik zou die spleet tussen de twee toplayers breder maken, zaagsnede + 2x de afstand naar printrand en daar nog wat extra bij!

[ronnydepony]

Zo, spleet breder gemaakt.

Mvg,
Ronny

[ronnydepony]

En die printtrafo kan je ook zo monteren


Mvg,
Ronny

[ds23man]

Wat is er mis met een klein ringkerntrafootje?

http://www.conrad.nl/ce/nl/product/7105 ... 0&ref=list

[ronnydepony]

Voor mij niets, enkel is deze 20 euro duurder dan de printtrafo

Mvg,
Ronny

[ds23man]

Deze is goedkoper:

http://www.okaphone.com/artikel.asp?id=449347

[Zweitse]

Of een mooie ingegoten trafo van Talema, te koop bij Elpro.

http://www.elpro.org/shop/shop.php

[Pjotr]

Gut, voor dat geld kun je 10 nette voedingsprintjes laten maken met printtrafo en al er op bij itead

[ronnydepony]

Als deze trafo voldoende is, zou het misschien net lukken om deze nog op de print van 10*10cm te plaatsen.

Heb nog wat speling.

http://www.conrad.be/ce/nl/product/7108 ... 1&ref=list

Wil dit wel nog proberen.

Mvg,
Ronny

[Ah!buis]

In Belgie (Brussel - Schaarbeek) kun je ook terecht voor zoiets, http://www.capitani.be/nl/products/291- ... 1-ei54-19/
Of wat je ook bij Conrad vond ,http://www.capitani.be/nl/products/285- ... -x-0-127a/
Anne

[ronnydepony]

Nog wat zitten spelen en dit is wat ik er nog uitgeperst kreeg :

Met trafo formaat E30 en 2.8VA en 4*1000uF Elco :

Met trafo formaat E38 en 3.2VA en 2*2200uF Elco

Of zonder trafo op de print.

Wat is de voorkeur ?

Mvg,
Ronny

[ronnydepony]

Ga toch maar voor 2 aparte printen.

Voorversterker wordt dan :

Mvg,
Ronny

[ronnydepony]

Voeding wordt dan :

Wat opvalt is dat het trafo-gedeelte universeel is; past zowel een EI30, 38, 42 of 48 op.
Wie toch de trafo apart wil kan dan zagen voor de 2de aansluitklem.

Mvg,
Ronny
