Passed out.

[ray5150]

inderdaad zoek ik hoekprofiel met een dikke hoek(iets van 8mm)met koelribben,maar dat valt niet mee....

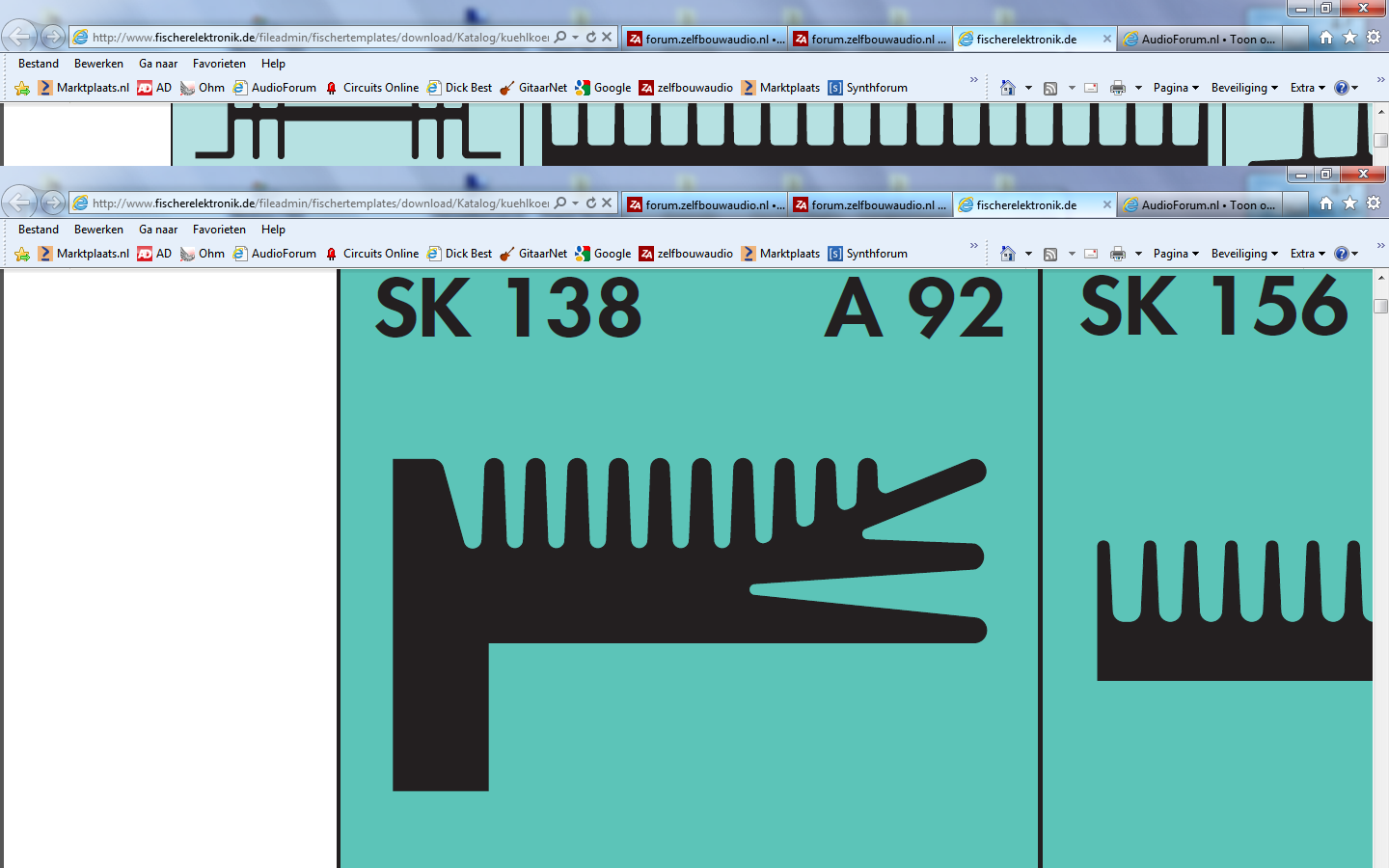

SK138 Fischer iets? pag. 6, A16
http://www.fischerelektronik.de/fileadm ... oerper.pdf

Maar hoe zou je dit dan moeten bevestigen ?

Dat de linkerkant aan het koelbok komt is mij ook wel duidelijk, maar de print dan, ga je die ondersteboven plaatsen ?

[dre]

ik kan echt geen normaal koelblok vinden......
ze zijn allemaal niet langer leverbaar als 10cm.....

maar om er nou een massieve bonk in te plaatsen.....

wat een prutsers!

[ds23man]

Volgens mij wordt het tijd voor grover geschut:

http://www.okaphone.com/artikel.asp?id=452592

[dre]

Geluidsterkte 58 dB(A)

lijkt me goed!

het oplengen van de draden lijkt me echt de makkelijkste oplossing onderhand.

[ds23man]

Geluidsterkte 58 dB(A)

lijkt me goed!

het oplengen van de draden lijkt me echt de makkelijkste oplossing onderhand.

En gaat 40.000 uur mee, langer dan de amp zelf

[Ah!buis]

Ray schreef,

Als z'n pet goed staat heb je er een gouden hulp aan.

Je laat me blozen ,met m'n baard valt dat niet zo op .
Als Dre het zonder NTCs wil doen zal ik niet zeggen dat niet mag,vrijheid blijheid,wat 'm maar gelukkig maakt
Mag ik er toch ook om lachen,dat heel kleine spanningsverlies .De wisselingen op het net zijn waarschijnlijk een stuk groter.Midden in de nacht zou ie dan opener klinken,denk dat de buren 'm dan liever dicht willen .
Toch ook maar wat meer terzake ,dat met die eindtorren.
Zou ze maar met verlengdraden op een koellichaam monteren.
De manier van met print en al tegen de koeler geeft op den duur last met de soldeerverbindingen.De boel wordt flink warm,dat uitzetten en krimpen werkt de pootjes in de print los,soldeer is zacht.Je kunt alle transistoraansluitingen wel eerst van een S-bocht voorzien,kunnen ze wat beter meegeven,maar met (soepele)draadjes ertussen (niet te lang) is het veiligst.
Anne

[ds23man]

Wie kent deze nog:

[dre]

he anne,je opmerking schoot een beetje scheef....
meer het gevolg van opmerkingen op ander fora....

het verschil was dermate groot dat ik die dingen liever niet meer wil zien.

ik kan ook tussen de fets en de print een afstandsbus doen van 10mm.

direct draden op de pootjes solderen zie ik niet als een duurzame verbinding.
wel kan ik er een verlengbusje opknellen,dan knel ik dus een draad gelijk op het pootje en dat weer solderen.
zo kan ik alles ook perfect vastzetten.

zo iets!

[Ah!buis]

Je kunt 't proberen maar denk niet dat het betrouwbaar is,bij hogere temp.houd het knellen op.Er moet speling zijn voor vormverandering door uitzetten/krimpen.
Vroeger deed ik dat met een draad over de lengte van een cm-tje op de poot solderen en daarover krimpkous.
Anne

[dre]

Je kunt 't proberen maar denk niet dat het betrouwbaar is.Er moet speling zijn voor vormverandering door uitzetten/krimpen.
Vroeger deed ik dat met een draad over de lengte van een cm-tje op de poot solderen en daarover krimpkous.
Anne

oke,ik wil weer te stevig dus!

dan maar een keer de makkelijk weg.

nu even een stuk teflon staf opzoeken als vulbusjes.

[ray5150]

Je kunt 't proberen maar denk niet dat het betrouwbaar is,bij hogere temp.houd het knellen op.Er moet speling zijn voor vormverandering door uitzetten/krimpen.
Vroeger deed ik dat met een draad over de lengte van een cm-tje op de poot solderen en daarover krimpkous.
Anne

Dat heb ik ook eens van een andere "oude rot" gehoord :
http://audioforum.nl/viewtopic.php?p=1796#p1796
Ik zei toch dat Anne goud waard was ?

[dre]

klopt helemaal!

nu kan ik echt gaan beginnen!

[ray5150]

Ik ben benieuwd !
(zet alvast chips en cola klaar.)

[dre]

klopt helemaal!

nu kan ik echt gaan beginnen met bestellen

even voor ray aangepast!

[ray5150]

Ooooooh, dus nu is het wachten op.....


[cool]

ik kan ook tussen de fets en de print een afstandsbus doen van 10mm.

Hi Andre.

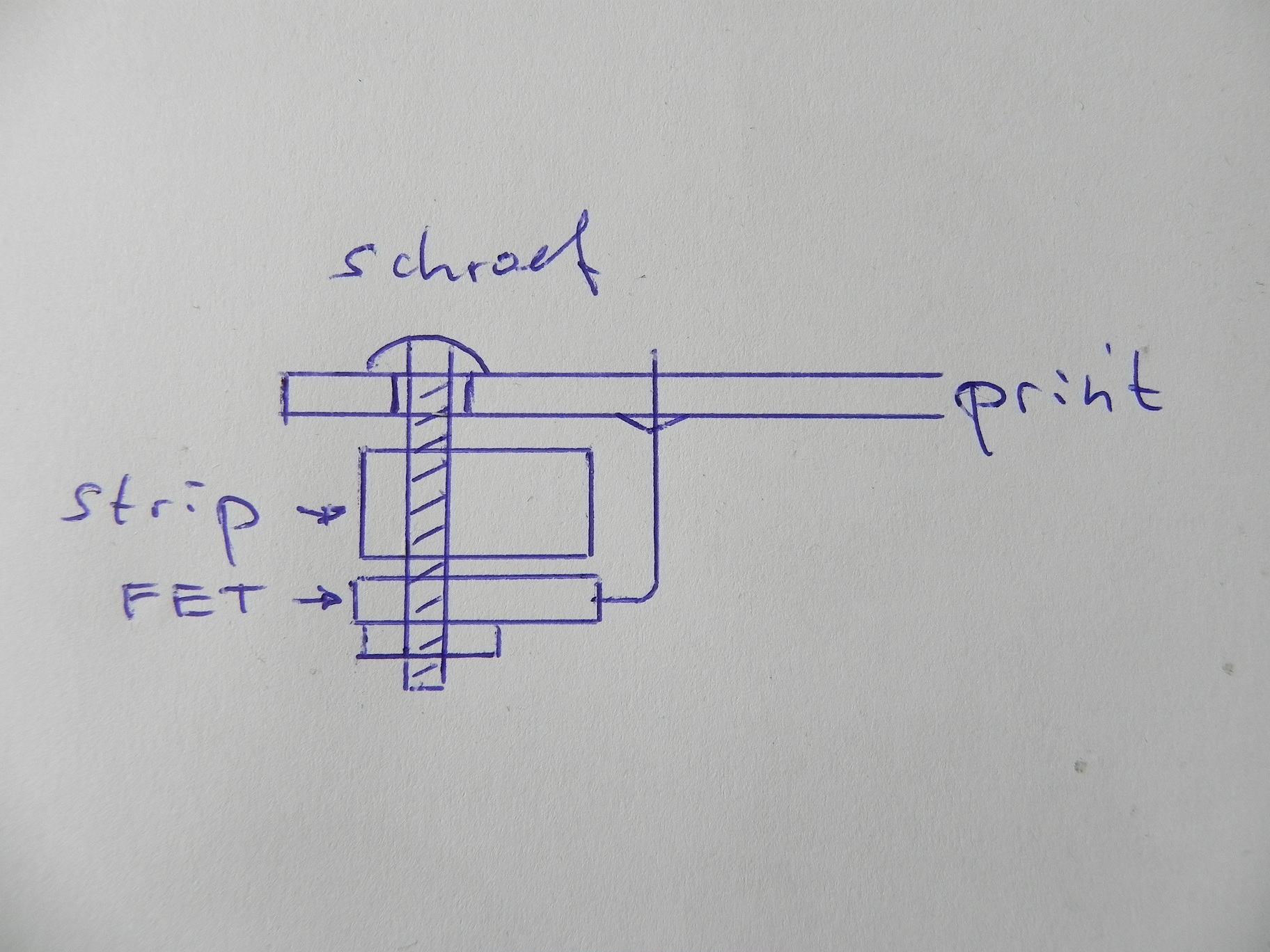

Mijn montage zou als volgt zijn: gaten in de print voor de FETschroef opboren naar 4mm zodat er een inbussleutel door kan.
Ik zou een strip nemen van 15x8 mm met de gaten voor de FETs en print er in.
Pootjes van de FETs omhoog buigen en met de strip aan de onderkant van de print schroeven.
FETs solderen en de zaak los schroeven. Je moet alleen de schroeven centreren in de print, bijv met krimpkous lokaal het schroefje 4mm maken. Voor montage op de heatsink een inbus boutje M3 (met ring en isolatie per Fet) op de heatsink schroeven waar met de strip als mal reeds de M3 gaten in getapt zijn.
Succes met het mooie project en beterschap !

[dre]

zo wordt het ook loek!

alleen wil ik meer afstand tussen fets en de pcb.

dus er komen gewoon lange m4 boutjes in met teflon busjes er tussen.

[cool]

Mooi Andre, teflon is wel veerkrachtig maar dat wil je geloof ik juist

[dre]

even normaal loek!

[dre]

even nog iets niet onbelangrijks.....
zekeringen...

wat?
netspanning,en de plus en min van de voedingen?

dus ik totaal 5 stuks?

[pvanlingen]

Alleen een softstart, en de trafo primair zekeren.
En misschien een goede brandverzekering

Paul.

[dre]

niet aan het eind van de voedingslijn?

[pvanlingen]

Nee als er iets mis is in de schakeling helpt zo'n trage zekering ook niet meer.
Een beveiliging die de speakers afschakelen bij DC op de uitgang kan in verband met
de speakers wel nuttig zijn.

[dre]

toch zie je in heel veel oudere eindversterkers toch nog 4 zekeringen er in zitten......
op welke plek worden die dan toegepast?

[pvanlingen]

Ik denk links in de plus en in de min, en rechts ook.
