Zaph ZDT3.5

[the cosmic gate]

oke, maar als ik het dus zo zal gaan bouwen / solderen dan zitten er "foutjes" in ?

[GeertM2]

oke, maar als ik het dus zo zal gaan bouwen / solderen dan zitten er "foutjes" in ?

Ik zou die 3.3mH Kernspoel even aan twee kanten vastmaken.

[the cosmic gate]

ja er zitten aansluitingen op om vast te "schroeven" .Maar is hetgeen ik gemaakt het kloppend met hetgeen in het schema van zaph staat

[JvS]

Zitten de "plus en min" aansluiting van die kernspoel beiden aan dezelfde kant?

Want nu lijkt het alsof de plus van "Sub upper" naar de plus van "Sub lower" een directe draadverbinding, waar aan 1 kant nog een spoel aan bungelt. Terwijl die spoel in serie moet staan.

[the cosmic gate]

jep zie :

[audiomanics]

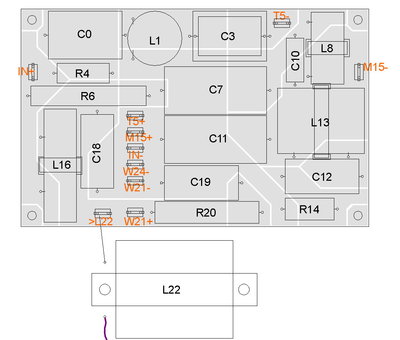

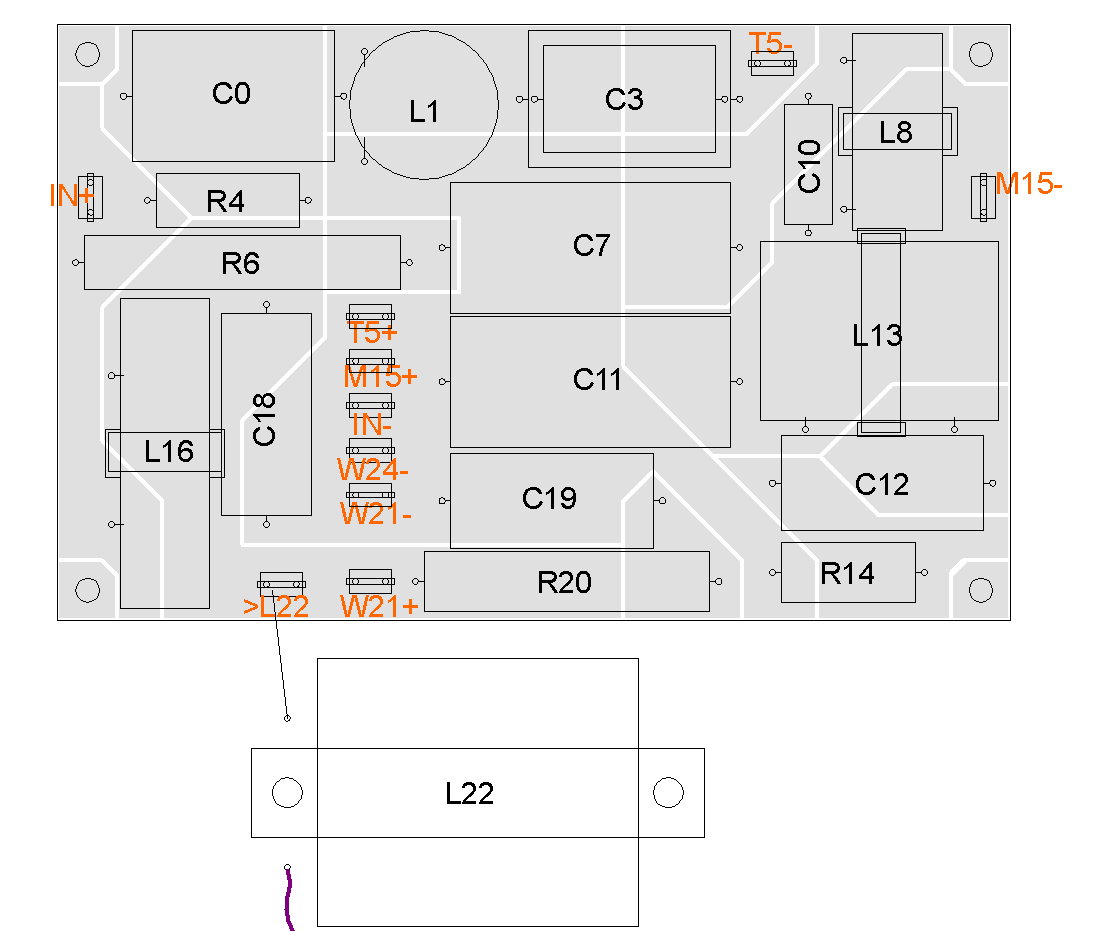

Mooier dan dit zul je 't niet krijgen, denk ik...
Op een eurokaartje van 100x160mm. Aansluitingen met Fastons en de grote spoel buiten de print.

Kees

[the cosmic gate]

da's idd mooi
Maar hoe komt u nu aan de afmetingen enz ?

[audiomanics]

Gokje: Datasheets..
Maar stuur toch die lijst maar even want datasheets wijken nog wel eens wat af...

Kees

[Roland]

Beste Pim,

Teken hem anders eens met de -> "ground" min kant met zwart en de plus kant met min. Dan zou je geen draadjes over moeten houden.

Groet Roland

[audiomanics]

Teken hem anders eens met de -> "ground" min kant met zwart en de plus kant met min.

Ik dacht dat ik best een beetje technisch was... Maar hier begrijp ik nog niets van

Kees

[Roland]

Hoi Kees en TS,

Mompelt iets over een plaatje & duizend woorden. Het lijkt alsof de Topic starter niet begrijpt hoe alles aangesloten moet worden omdat hij in het plaatje niet snapt wat + en wat - is in het schema.


Als hij nu eens alles met dit:

_______
_____
___

tekentje onderaan elke filter tak aan elkaar knoopt en min noemt? Zou dat niet meer helpen? Ik hoop dat de boodschap nu goed overkomt.

Groet Roland

[audiomanics]

Oh, bedoel je dat...
Maar ik heb al een kant en klaar printje voor 'm ontworpen. Op basis van gegevens die ik in de datasheets heb gevonden.
Maar omdat datasheets nog wel eens afwijken van de werkelijkheid wacht ik nog even zijn lijst met maten af en pas die print waar nodig nog even aan..
Service, zeg maar.. Scheelt weer een hoop ergernis bij de bouwer..
Kan zo haast niet misgaan.. Maar hij moet wel een stevige bout hebben vanwege de grote eilanden (beter 100W dan zo'n 25 wattertje)

Kees

[Roland]

Hoi Kees,

Erg fijn die service van je . Maar ik meen dat het probleem is/ was dat er geen inzicht is, in hoe alles aan elkaar te knopen. Als TS het zelf ook uittekend geeft dat volgens mij het gezochte aha moment. Een print vol solderen is zonder dit inzicht een brug te ver. Niet vervelend bedoeld. Ik hoop dat het uitteken met de min kant helpt.

Groet Roland

[the cosmic gate]

Die stevige 100W bout heb ik wel
alleen nog niet klaar met alles nameten enz, komt nog

Thnx kees en Roland !

Oh, bedoel je dat...
Maar ik heb al een kant en klaar printje voor 'm ontworpen. Op basis van gegevens die ik in de datasheets heb gevonden.
Maar omdat datasheets nog wel eens afwijken van de werkelijkheid wacht ik nog even zijn lijst met maten af en pas die print waar nodig nog even aan..
Service, zeg maar.. Scheelt weer een hoop ergernis bij de bouwer..
Kan zo haast niet misgaan.. Maar hij moet wel een stevige bout hebben vanwege de grote eilanden (beter 100W dan zo'n 25 wattertje)

Kees

[Roland]

Hoi,

Maar snap je ook de print van Kees?

Groet Roland

[the cosmic gate]

deels wel, deels niet

[audiomanics]

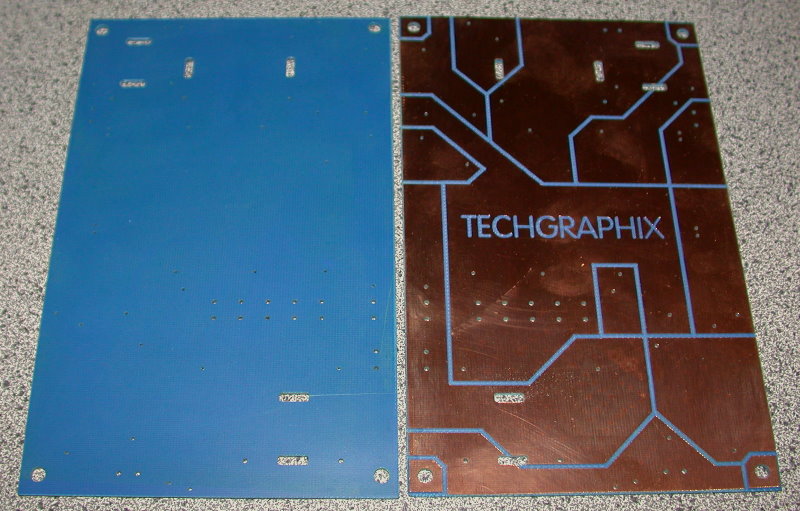

Mooi he, zulke printen?

Kees

[SARK]

Da's een puik stukkie kraswerk Kees

[audiomanics]

Oh, nog even ter verduidelijking: De sleuven zijn om de spoelen vertikaal te monteren met een tyrap (en eventueel wat lijm).
De aansluitingen zijn bedoeld voor dit soort Faston-connectoren:


Kees

[audiomanics]

Da's een puik stukkie kraswerk Kees

Ja, wat je al niet met een stanleymes kan doen ( )

Kees

[the cosmic gate]

wow ik heb straks echt mooi spul
Thnx !!!!

[audiomanics]

Heb je die printen nu al eens binnen? Of nog beter: zitten de spullen er al op?
Als je een ding niet zeker weet... meteen vragen!

Kees

[the cosmic gate]

Printen zijn binnen sinds vanmiddag, maar heb net ineens een soort van mini operatie aan mijn linkerhand/duim gehad.
Dus solderen enz gaat lastig worden

[the cosmic gate]

gewoon niet naar de dokter luisteren maar gaan solderen zie hier het resultaat :

[the cosmic gate]

afgelopen week de fastons erop gezet en het spul met hete lijm een beetje steveriger aan elkaar gezet.
Dus filter is af zeg maar , MAAR .......
Nu heb ik bij Roland van Caps & Coils bij mijn bestelling voor R14 15W 12ohm hier 4 stuks van ontvangen (zoals ook te zien in bij mijn bestelling op pagina 5 van dit topic), en er maar 2 gebruikt , dus er 2 over ?
Op het schema en de bestellijst van Zaph zelf staat bij R14 :
R14 004-6 2 7 ohms Dayton DNR-6.0 6 Ohm 10W Precision Audi .. 6 ohms **
