kwilnixzeggu, maarmet die panelen van kees ziet het er metee proffesioneel uit!!
Echt heel mooi!!
jan
Elektuur EL34 buizeneindversterker 'Straight'
Moderator: Beheerdersteam

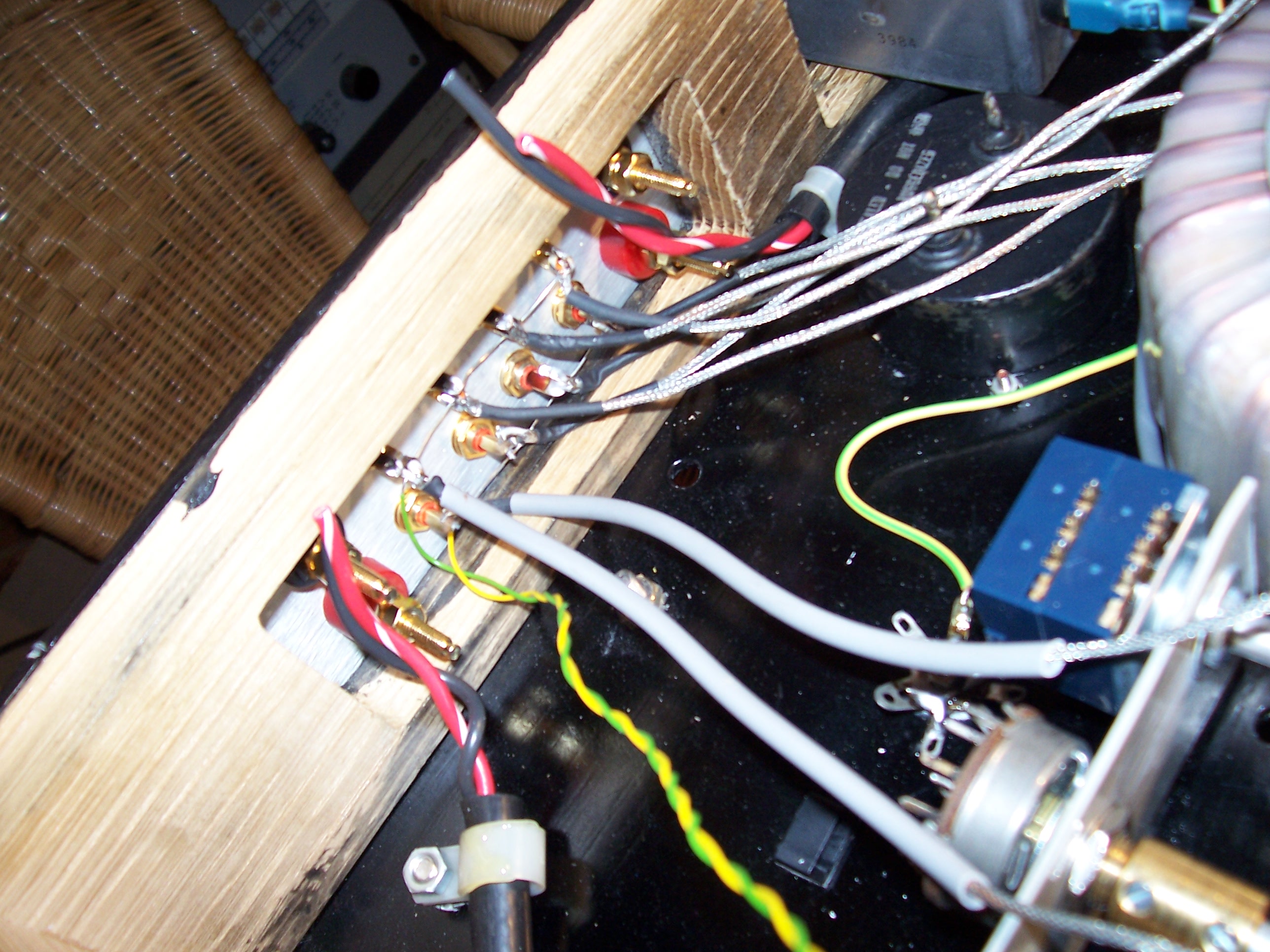

Vraagje: Ik heb een mooi stukje afgeschermd draad op de kop getikt voor de verbinding tussen de ingangen en de schakelaar. Het draad heeft echter geen plastic rond de afscherming. Is het bezwaarlijk dat deze afschermingen van de acht draden onderweg naar de schakelaar contact met elkaar maken? Of kunnen ze gewoon gebundeld worden zonder dat dat rare bromproblemen oplevert? Vanaf de cinchbussen loopt een draad naar de steraarde. De buizen worden definitief JJ E34L bij Kent Electronics in Hoek vandaan.
- Bijlagen
-
-
RobertD
- Berichten: 4408
- Lid geworden op: di 10 jul 2007, 19:52
- Locatie: Alphen a.d. Rijn
- Contacteer:
Ik zou die draden wel even isoleren. Wanneer ze contact met elkaar maken heb je toch een soort aardlus gecreëerd. Dat wil je liever niet.
De boel zal niet kapot gaan, maar het kan gaan brommen.
De laatste loodjes zo te zien? Leuk hoor, ik ben zeer benieuwd wat je van de klank gaat vinden.
Zijn die JJ's een beetje te betalen bij Kent? Ik vind dat niet echt een goedkope zaak. Een kennis van mij bespaarde laatst iets van 50% op een set KT88's door ze te bestellen bij www.tonefactory.nl
Hoe dat is met EL34's weet ik eerlijk gezegd niet.
Succes, en hopelijk veel kerstmuziek uit de versterker!
Fijne feestdagen!
Robert.
De boel zal niet kapot gaan, maar het kan gaan brommen.
De laatste loodjes zo te zien? Leuk hoor, ik ben zeer benieuwd wat je van de klank gaat vinden.
Zijn die JJ's een beetje te betalen bij Kent? Ik vind dat niet echt een goedkope zaak. Een kennis van mij bespaarde laatst iets van 50% op een set KT88's door ze te bestellen bij www.tonefactory.nl
Hoe dat is met EL34's weet ik eerlijk gezegd niet.
Succes, en hopelijk veel kerstmuziek uit de versterker!
Fijne feestdagen!
Robert.
Ik dacht al dat dat het antwoord was; ik heb korte stukjes flexibele isolatie en dat zal ik er om heen schuiven, bij twee draden is dat al te zien. Ik hoooooop de komende dagen tijd te maken voor inderdaad de laatste loodjes. Kent is inderdaad duurder dan Tonefactory, maar ik ben al vele jaren klant bij Rinus. De ene keer voor een paar weerstandjes en de andere keer wat groters. Het bevalt me goed dus laat ik het maar zo. Trouwens Tonefactory zit toch in Zwartsluis? Dat is wel lekker dichtbij

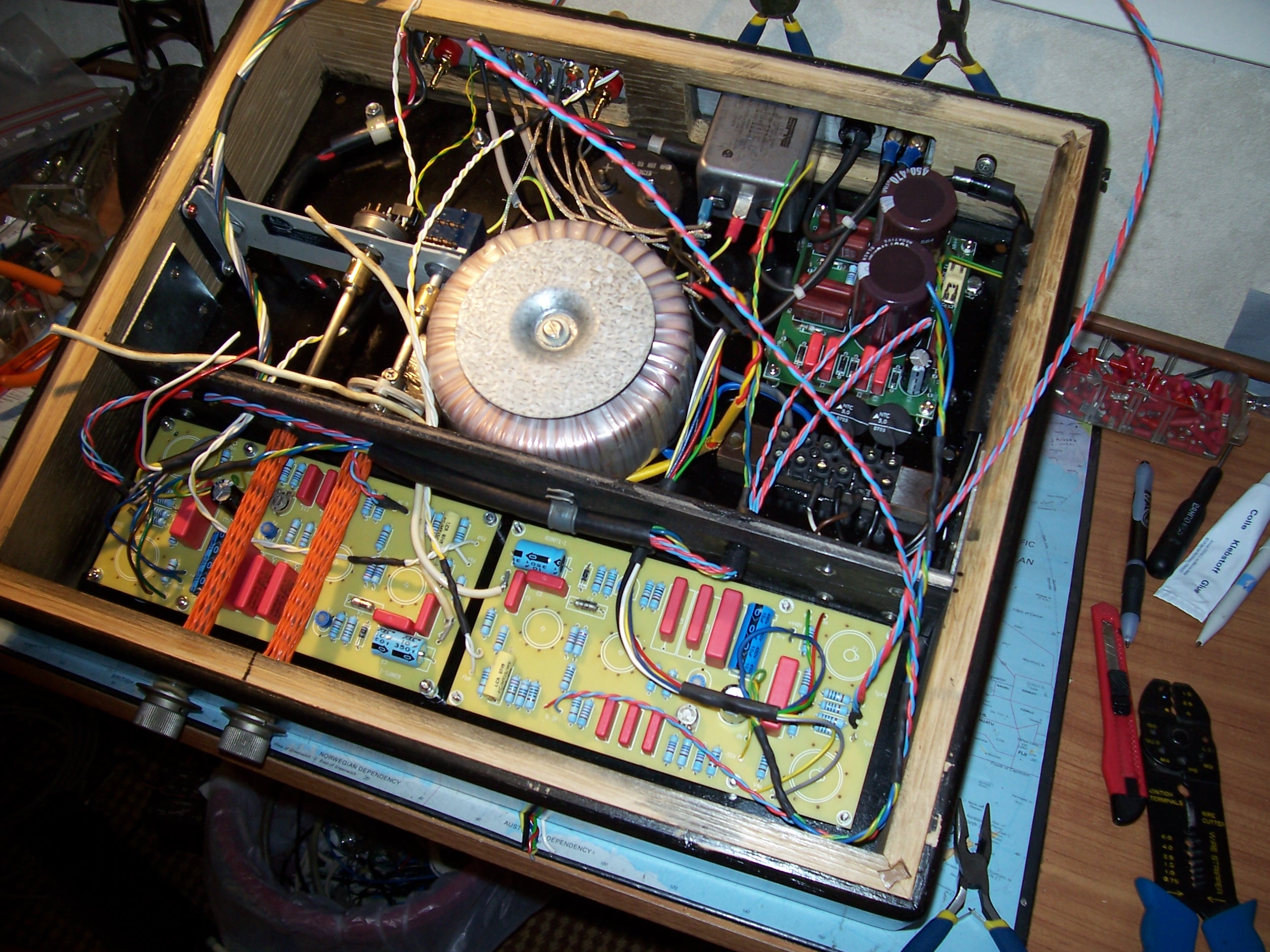

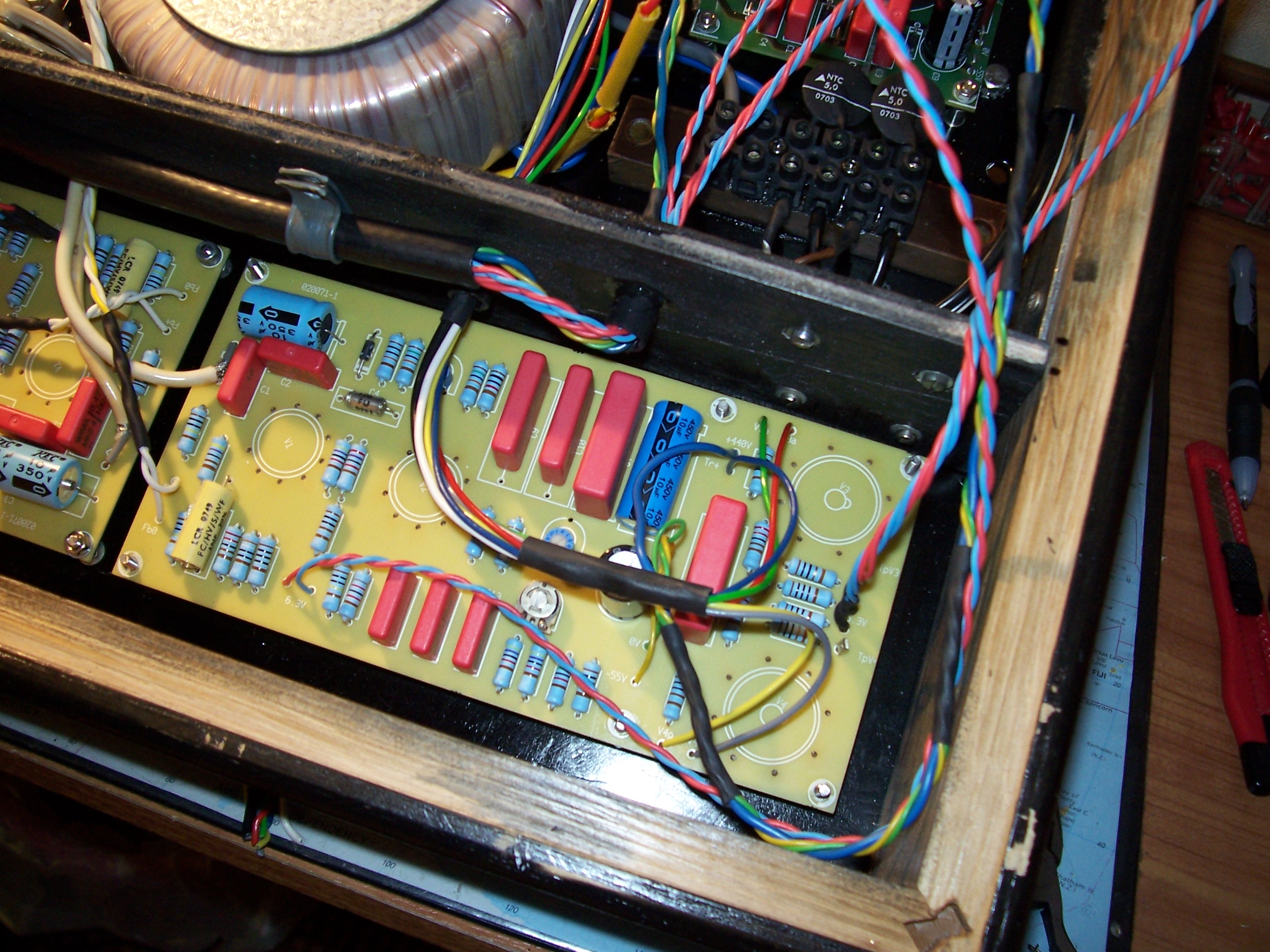

Vanmiddag de andere print bedraad en deze daarna nog eens aan een laatste onderzoek onderworpen. Ik heb geen onvolkomenheden kunnen ontdekken. Hopelijk komt er later niet alsnog iets tevoorschijn want om alles weer los te moeten maken...

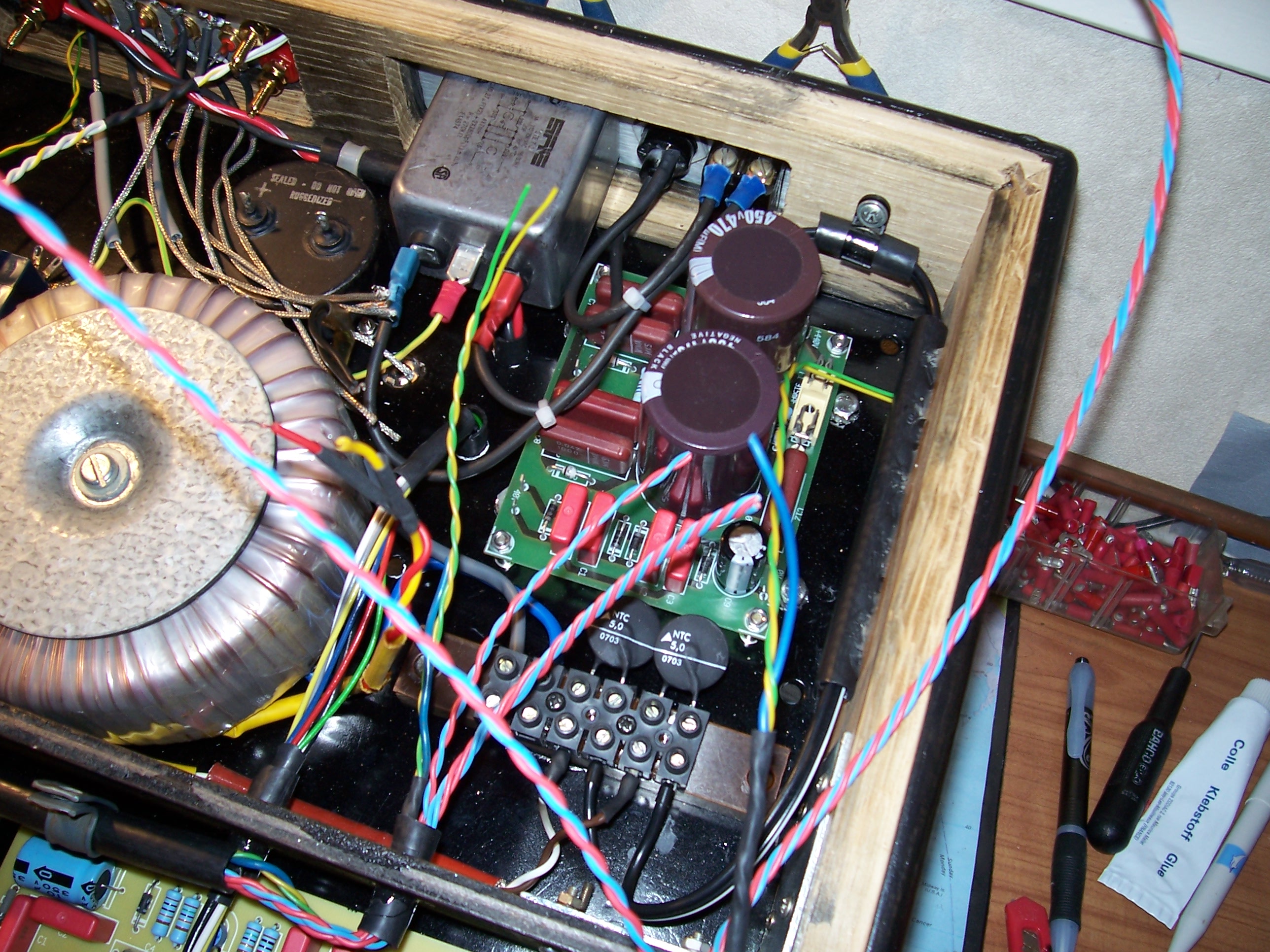

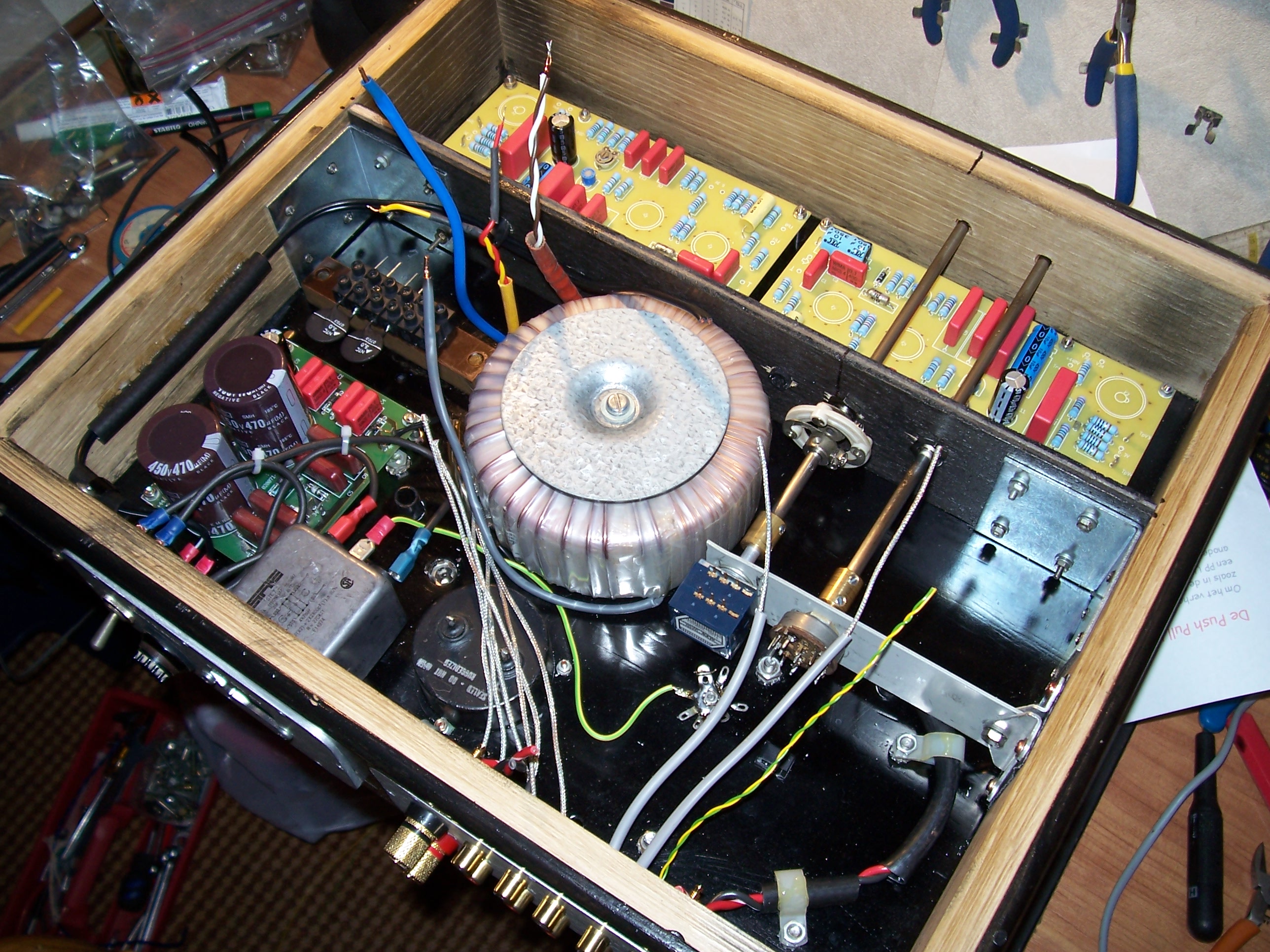

De bedrading heb ik gemaakt met wat ik voorradig had, gloeidraden zijn in elkaar getwist massief telefoondraad en voor de eindbuizen dubbel uitgevoerd. Nu maar hopen dat er nergens brom wordt opgepikt. Volgende stap wordt de bedrading van de HS-print aansluiten en met een beetje geluk kan ik die vanavond uittesten. Eigenlijk zou ik vier oude EL34's moeten hebben om één en ander te proberen, haha. Hier een paar foto's.
De bedrading heb ik gemaakt met wat ik voorradig had, gloeidraden zijn in elkaar getwist massief telefoondraad en voor de eindbuizen dubbel uitgevoerd. Nu maar hopen dat er nergens brom wordt opgepikt. Volgende stap wordt de bedrading van de HS-print aansluiten en met een beetje geluk kan ik die vanavond uittesten. Eigenlijk zou ik vier oude EL34's moeten hebben om één en ander te proberen, haha. Hier een paar foto's.
- Bijlagen
-
-
Wie ziet er nog iets wat niet klopt of beter veranderd kan/moet worden?
Zeker weten.audioot schreef:dit heeft iedereen moet je weten
Vanmiddag nog bij het testen van mijn Gainclone. Eerst de voeding testen, spanningen meten, vervolgens de elco´s ontladen, de versterkers erop aansluiten, weer spanning erop en kijken of niets mij om de oren vloog. En weer rust, DC op de uitgang meten en morgen de speakers erop.
Zoals audioot het al zei: check check, dubbel check en als alles klopt de stoute schoenen aantrekken en spanning erop.
Ik wens je alvast veel succes en mijn morele steun heb je
.Groeten,
Mischa
Ach, waar maak ik me druk om. Dat hebben jullie ook allemaal gehad natuurlijk
Ik las trouwens afgelopen week ergens dat je de eerste test beslist niet zonder buizen kan doen in verband met spanningsvallen of eigenlijk het ontbreken daarvan. Maar is dat werkelijk zo? Ik wil toch graag eerst weten of de spanningen aan de buisvoeten goed zijn voor ik de kostelijke buizen er in prik?
Ik las trouwens afgelopen week ergens dat je de eerste test beslist niet zonder buizen kan doen in verband met spanningsvallen of eigenlijk het ontbreken daarvan. Maar is dat werkelijk zo? Ik wil toch graag eerst weten of de spanningen aan de buisvoeten goed zijn voor ik de kostelijke buizen er in prik?
In het schema (zie de allereerste pagina van dit onderwerp) zit op de uitgangen van de UGT een punt Fb+ en Fb0, die vind ik op de printen terug in de vorm van twee aansluitpunten. Ik neem aan dat Fb voor Feedback staat. Kan ik die getwiste draden vanaf de print rechtstreeks naar de LS-klemmen brengen of moeten ze op de UGT-uitgang gesoldeerd worden? Het lijkt mij dat dit geen verschil maakt. Tussen de uitgangen zit ook nog een weerstand R30 van 1K opgenomen. Volgens de tekst 'beveiligt deze de UGT enigszins wanneer er geen LS is aangesloten en verbetert de stabiliteit bij Capacitieve belastingen zoals lange LS-leidingen'. Die lange leidingen heb ik niet, hooguit drie meter per LS, is die weerstand echt nodig en kan ik hem eventueel tussen de twee LS-klemmen plaatsen? Of helemaal achterwege laten?
-
willem 813
- Berichten: 6
- Lid geworden op: vr 12 dec 2008, 0:00
- Locatie: Urk
ziet er super uit.
eerst testen zonder buizen, meten of de gloeispanning correct is dan de hsp meten en vooral of de nrs op de eindbuizen aanwezig is.
dan buizen erin en spelen.
wat betreft de nfb, het maakt uit hoe deze is aan gesloten vanaf de eindtrafo (verkeerd om aansluiten van massa en tegenkoppeling resulteert
in meekoppeling, wat een hoge pieptoon in je speaker tot gevolg heeft)
waar je de nfb aansluit, op de trafo of ls klemmen maakt niet zoveel uit.
vr gr willem
eerst testen zonder buizen, meten of de gloeispanning correct is dan de hsp meten en vooral of de nrs op de eindbuizen aanwezig is.
dan buizen erin en spelen.
wat betreft de nfb, het maakt uit hoe deze is aan gesloten vanaf de eindtrafo (verkeerd om aansluiten van massa en tegenkoppeling resulteert
in meekoppeling, wat een hoge pieptoon in je speaker tot gevolg heeft)
waar je de nfb aansluit, op de trafo of ls klemmen maakt niet zoveel uit.
vr gr willem
@PA4URK,
Als je gaat testen met de buizen nog niet geplaatst is de hoogspanning zeker een factor 1,3 hoger dan met de buizen erin geplaatst. Daar moeten de condensatoren in de voedingslijn qua werkspanning wel tegen kunnen!
Over de weerstand van 1k over de secundaire van de UGT : de luisprekerkabel is aan de ene zijde afgesloten met ca. 3 Om van de UGT en andere de andere kant door de Re van de luidspreker (ca. 3 tot 6 Ohm gelijkstroomweerstand). Een weerstand van 1k 'doet' dan niets meer. Ook het verhaal dat de stabiliteit verbeterd wordt bij een capacitive belasting door luidsprekerkabel lijkt mij redelijk uit de lucht gegrepen : de invloed van 100 pF of 200 pF is nihil bij dergelijke lage impedanties!
(je kan deze weerstand echter best laten zitten, 'hij' doet geen kwaad.
)
groeten,
Aat
Als je gaat testen met de buizen nog niet geplaatst is de hoogspanning zeker een factor 1,3 hoger dan met de buizen erin geplaatst. Daar moeten de condensatoren in de voedingslijn qua werkspanning wel tegen kunnen!
Over de weerstand van 1k over de secundaire van de UGT : de luisprekerkabel is aan de ene zijde afgesloten met ca. 3 Om van de UGT en andere de andere kant door de Re van de luidspreker (ca. 3 tot 6 Ohm gelijkstroomweerstand). Een weerstand van 1k 'doet' dan niets meer. Ook het verhaal dat de stabiliteit verbeterd wordt bij een capacitive belasting door luidsprekerkabel lijkt mij redelijk uit de lucht gegrepen : de invloed van 100 pF of 200 pF is nihil bij dergelijke lage impedanties!
(je kan deze weerstand echter best laten zitten, 'hij' doet geen kwaad.
)groeten,
Aat
Dank, dank voor al deze goede raad. Ik heb vanmiddag de HS van de voedingsprint getest met twee 230V/25 Watt gloeilampen in serie. Ik ben daarbij geen onvolkomenheden tegengekomen. De HS zat op bijna 470 Volt (dat is toch niet te hoog?) terwijl de NRS (die van dezelfde print komt) -53 Volt aangaf.
De '0' van de NFB heb ik aan de '0' van de LS-aansluiting geplaatst. Van dezelfde '0' van de LS heb ik ook een draad naar de steraarde. De ingangen naar de versterker zijn nog niet aangesloten, maar dat komt morgen .
De '0' van de NFB heb ik aan de '0' van de LS-aansluiting geplaatst. Van dezelfde '0' van de LS heb ik ook een draad naar de steraarde. De ingangen naar de versterker zijn nog niet aangesloten, maar dat komt morgen
.
Wat is de beste manier om de versterker te testen zonder gebruik te hoeven maken van mijn Soundcolumns? Twee zware 4 Ohm weerstanden op een koelplaat is natuurlijk een optie, maar zijn er bijvoorbeeld ook andere vormen van een dummyload, zoals zendamateurs voor het testen van een zender gebruiken? Twee gloeilampen voor een lage spanning, kan dat bijvoorbeeld ook?
-
RobertD
- Berichten: 4408
- Lid geworden op: di 10 jul 2007, 19:52
- Locatie: Alphen a.d. Rijn
- Contacteer:
Ik gebruik altijd een paar dikke weerstanden. Een poos geleden heb ik een paar 6 Ohm weerstanden van 25 Watt op de kop getikt. Dat werkt prima... zonder koelplaat zelfs.
Gloeilampen hebben denk ik een te lage impedantie, zou ik persoonlijk niet doen.
Ik gebruik altijd die weerstanden en een scoop en een sinusgenerator. Mijn blokgolfgenerator is helaas kaduuk
Gloeilampen hebben denk ik een te lage impedantie, zou ik persoonlijk niet doen.
Ik gebruik altijd die weerstanden en een scoop en een sinusgenerator. Mijn blokgolfgenerator is helaas kaduuk
