buizen correctie toonregeling voor hoog en laag bij 78 toeren platen

[democles]

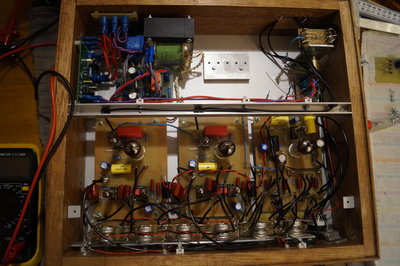

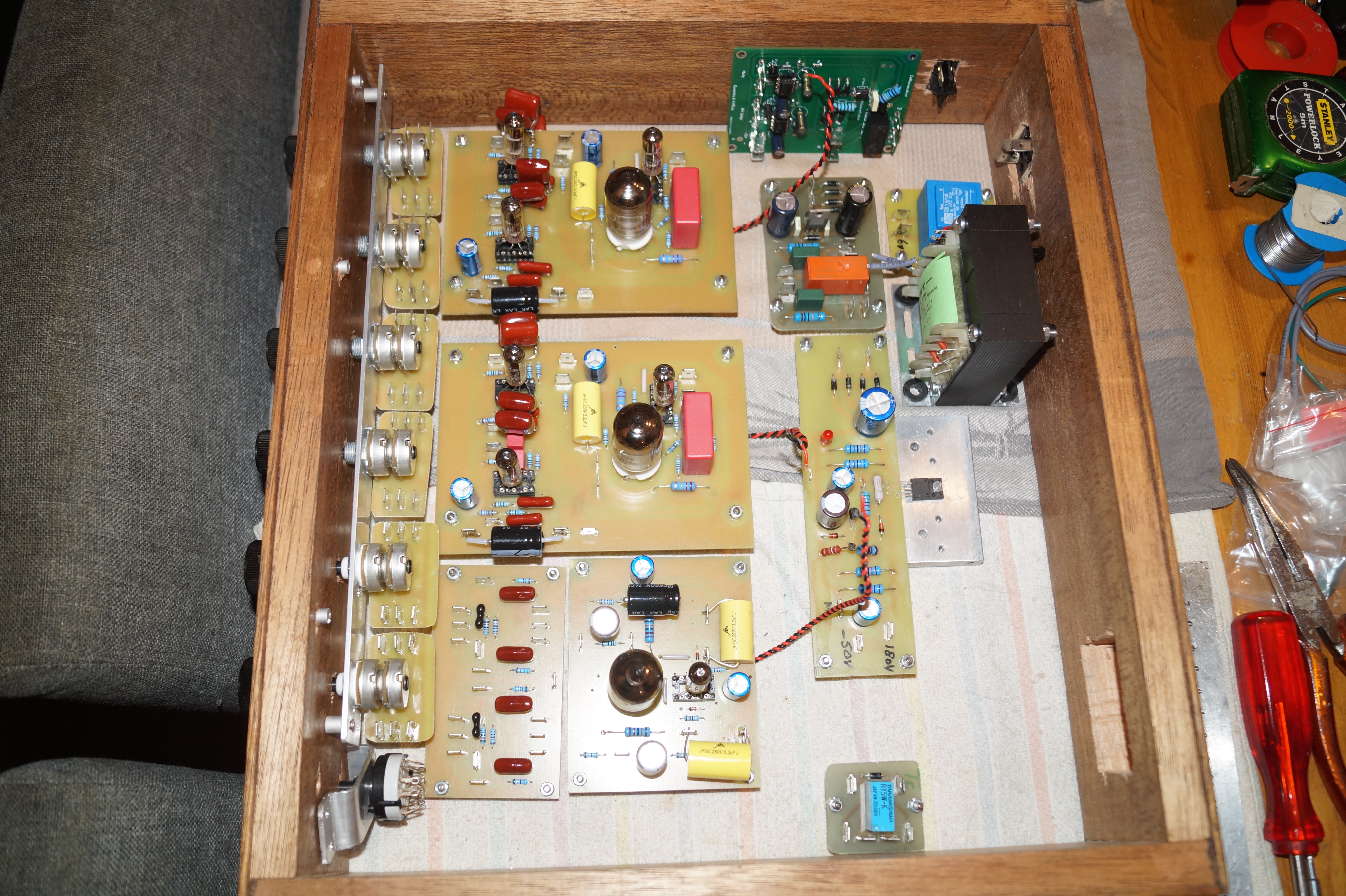

Printjes opgebouwd,getest en een opstelling gemaakt in de kast.

[democles]

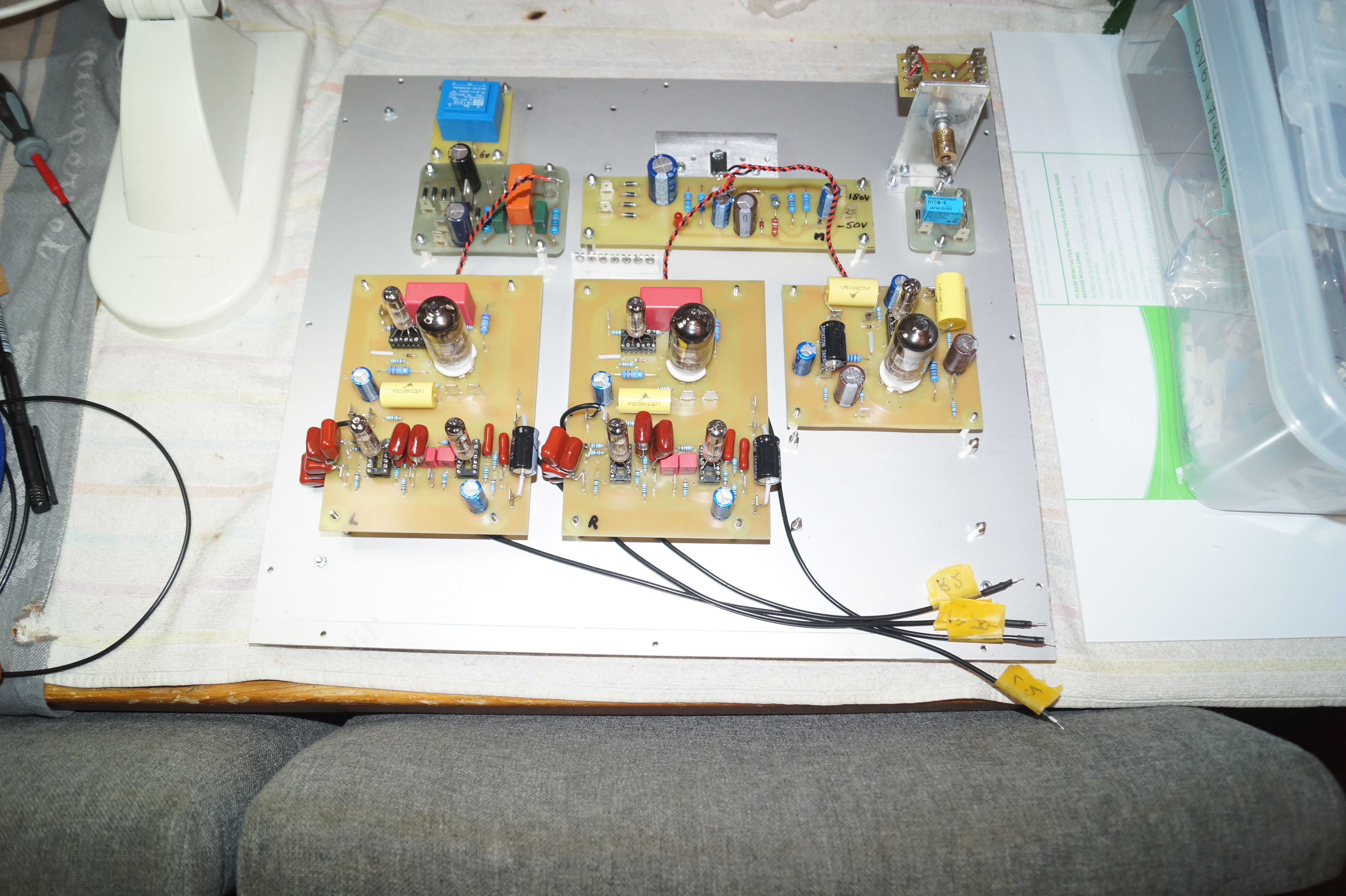

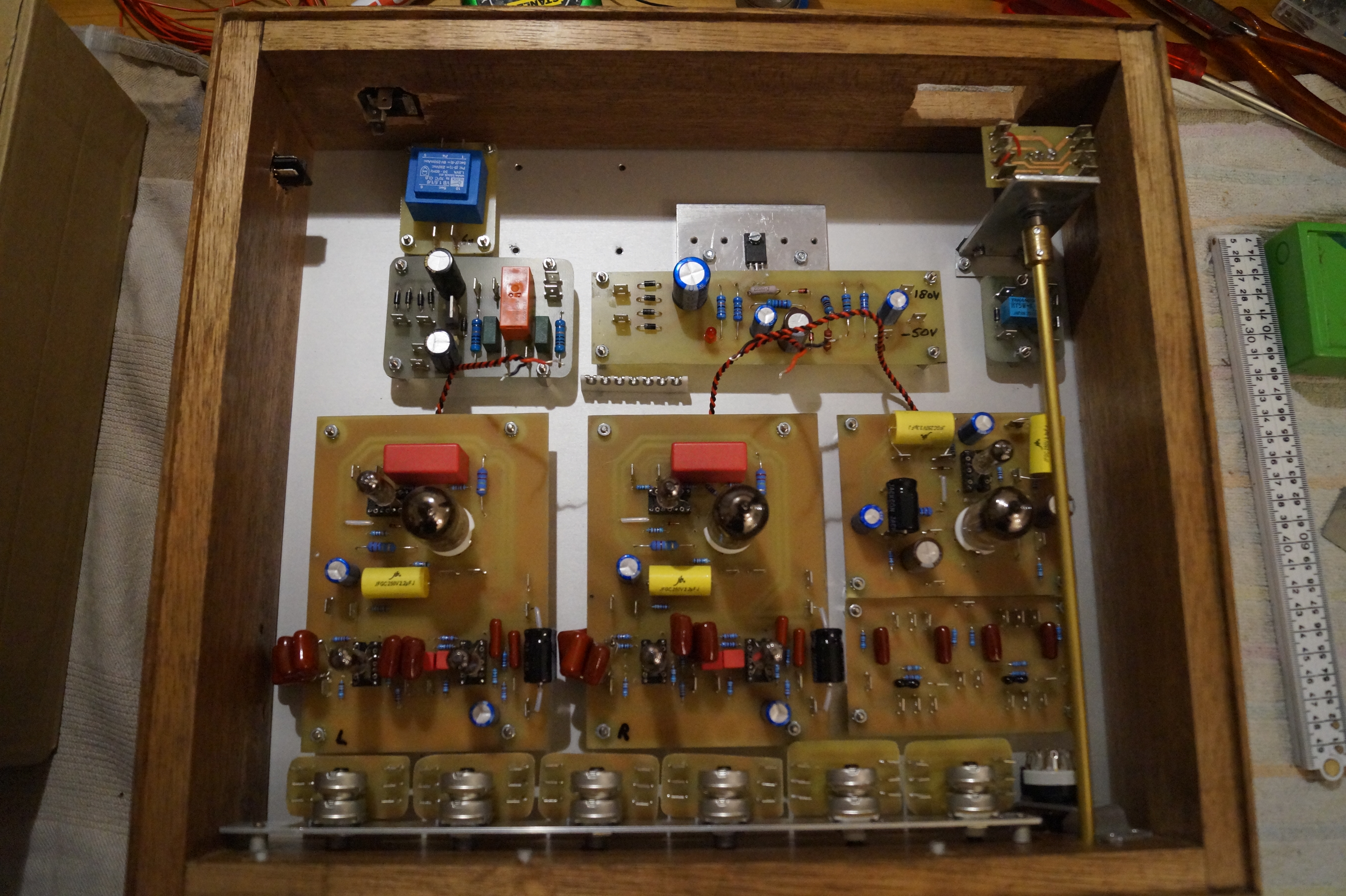

Ondertussen alle printen op de bodemplaat bevestigd.
Vanmiddag de volume pot er in gezet.

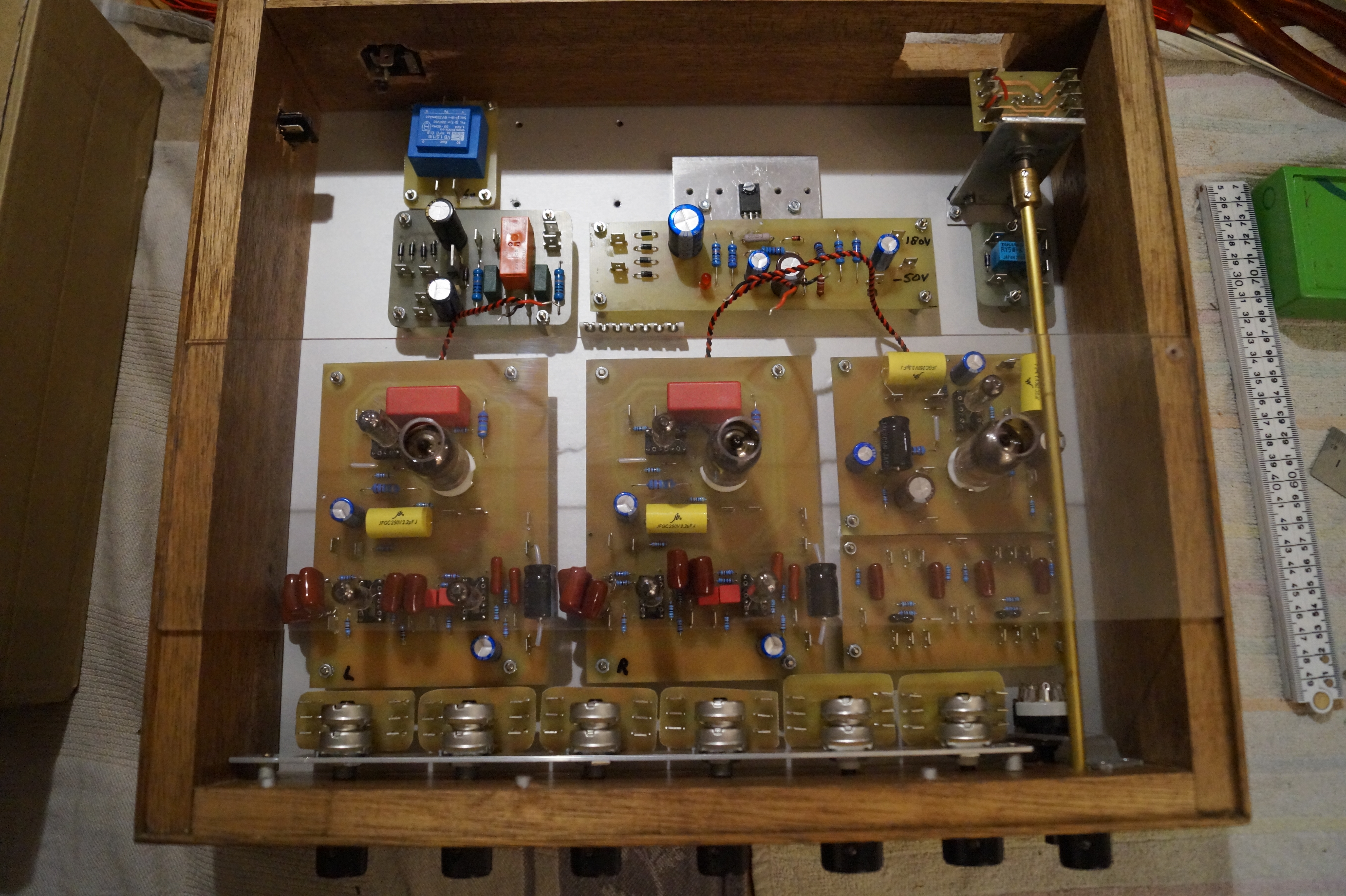

Een beetje aan het experimenteren geweest met een stukje doorzichtig Lexaan.

Het wachten is op wat afgeschermde kabels.
Vandaag alle printen weer losschroeven en gaten boren in de bodemplaat voor de ventilatie.

[democles]

En zo gezegd zo gedaan

[Barry2001]

Centerpunt volgende keer

[democles]

Centerpoint,was normaal een goed idee met het zachte alu van Alu op maat.
Maar dit is knijter hard alu en heeft ook nog een geharde laag er boven op zitten.
Met een centerpoint was geen optie.
Dus zo boren.

[democles]

Maar even verder......

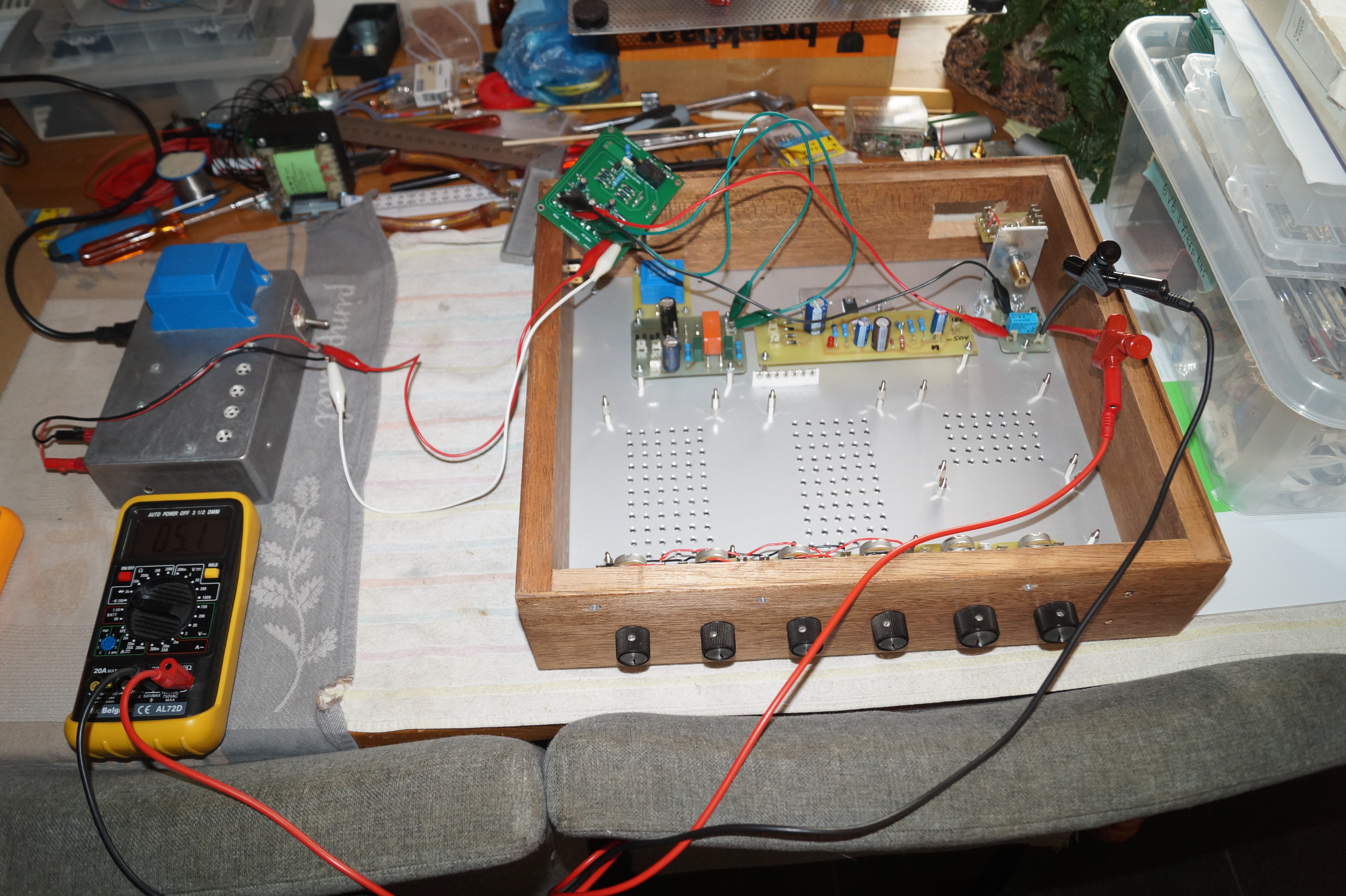

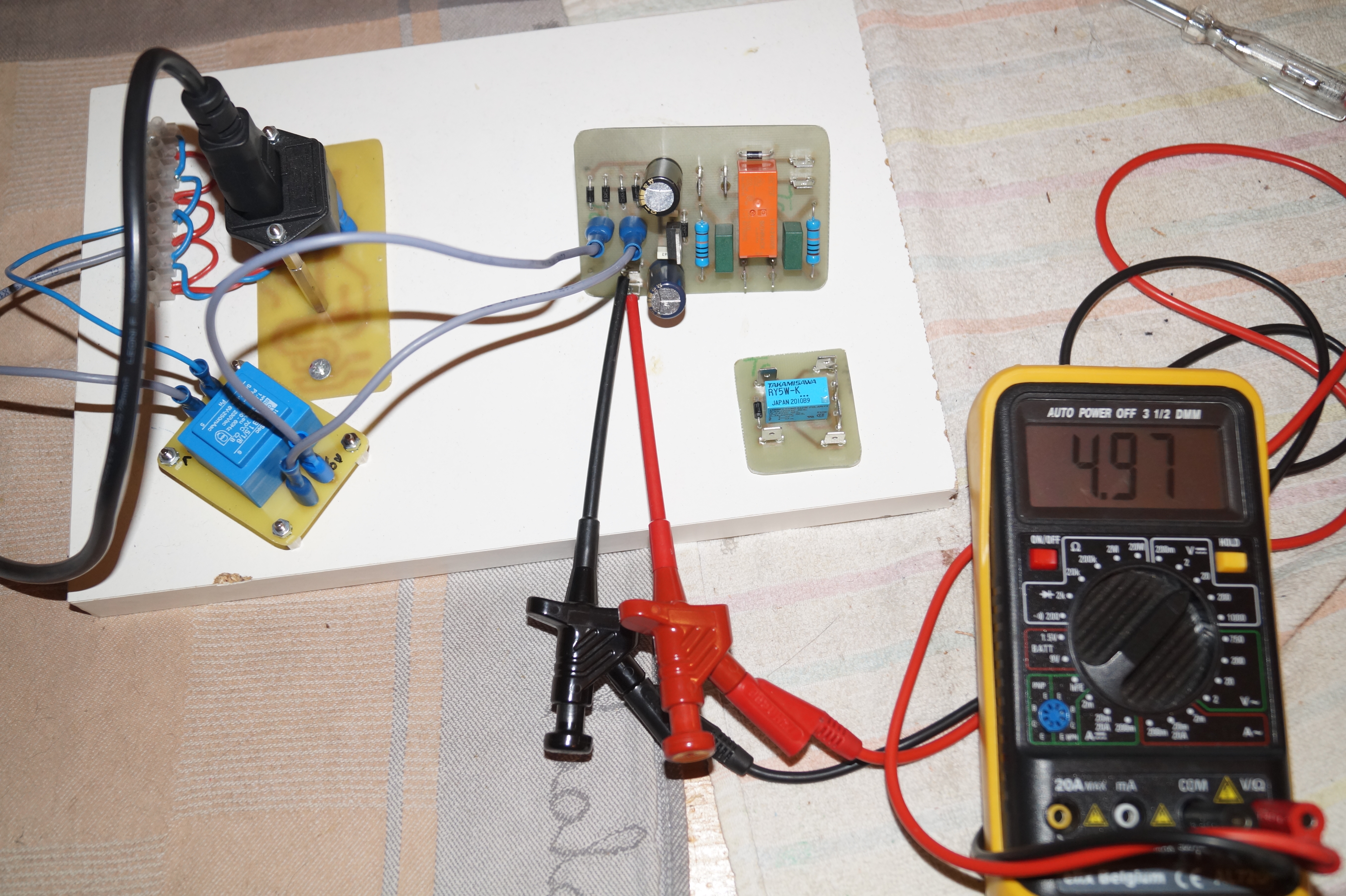

Vandaag de HV en inschakelvertragingen getest.

Dat werkt,HV gaat er op na 17 seconden en het Mute relais schakelt na 27 seconden,niks meer aan doen
Al vast begonnen met de bedrading voor de keuze schakelaar.
Alle kabels afgeschermd, en aan 1 kant aan aarde gelegd.

[Ah!buis]

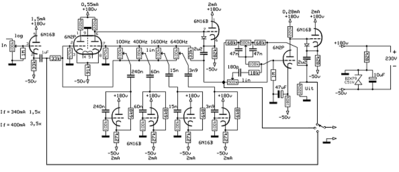

Hou er wel rekening mee dat er misschien nog wat aangepast moet (weerstand/condensator) op de print voor hoog en laag regeling.
De bedoeling is dat het laag onder de bult/put van de 100Hz regelt en het hoog boven de 6,4kHz het heel hoog regelt.Moet mogelijk wat geschoven worden om het lekker te laten aansluiten.
Anne

[democles]

Ja Oke Anne,horen we later wel.

Soldeer het eerst wel in elkaar.
Hopelijk bromvrij.
Dat is de eerste hobbel............

[democles]

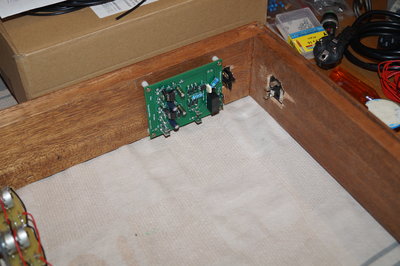

Vandaag het timer printje op de kast geschroefd.

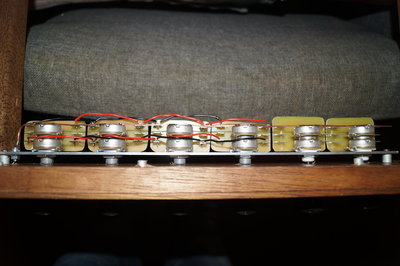

En een aard reel gemaakt voor de potmeters.
Hier kunnen ook dan de massa aansluitingen van de afgeschermde kabels op
Verbind uiteindelijk de massa reel met het chassis via een draadje.

[Ah!buis]

Zet je de "hoog" en "laag" naast elkaar ??
Zou zeggen begin"laag" dan 100Hz .....6,4kHz en "hoog daarnaast, zit alles in volgorde.
Anne

[democles]

Ja, de laatste trap apart.
Is de laatste stand van de keuze schakelaar.

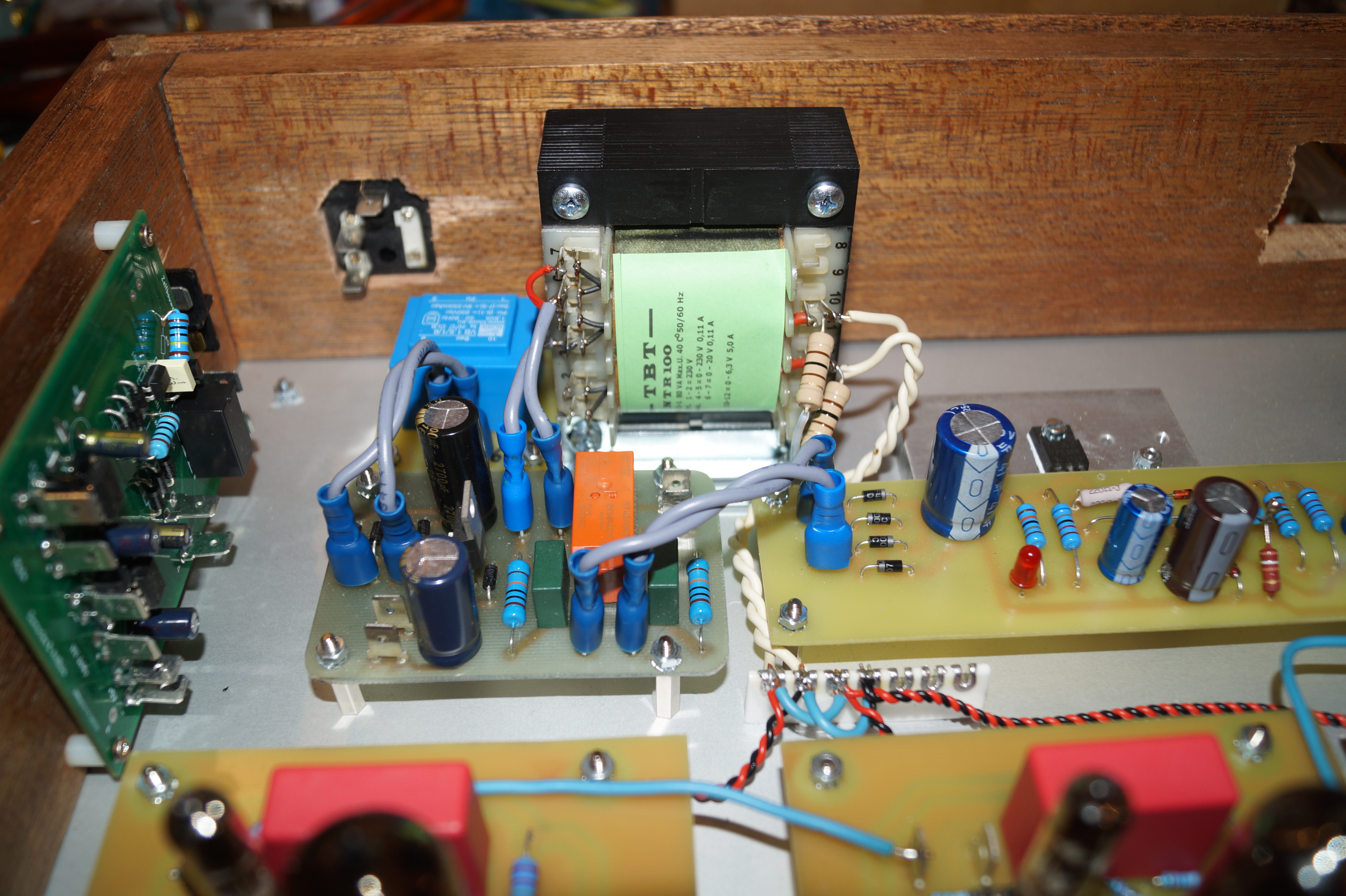

Ondertussen de gloei bedrading gesoldeerd met 2x 100R weerstand naar kastaarde.

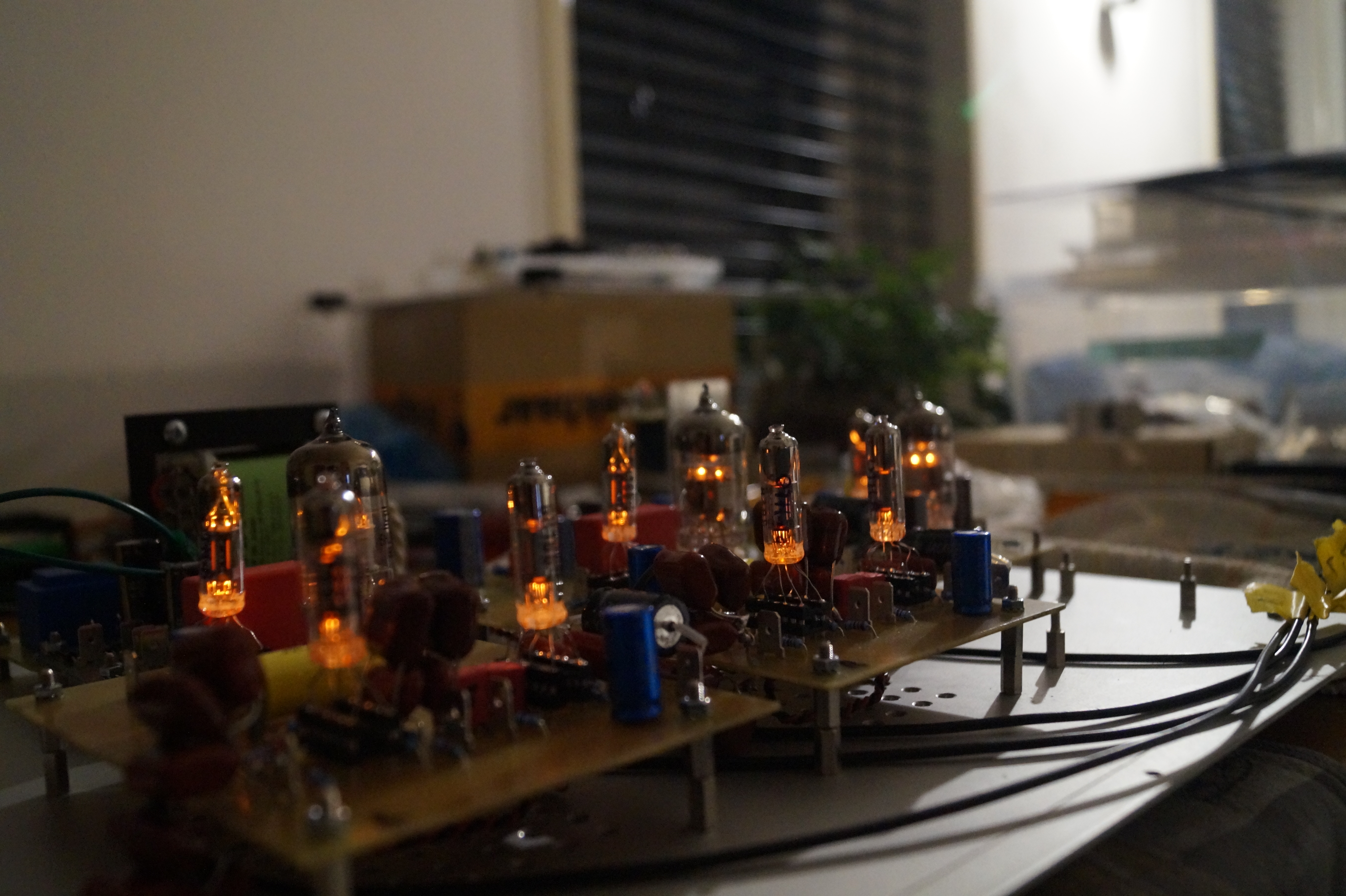

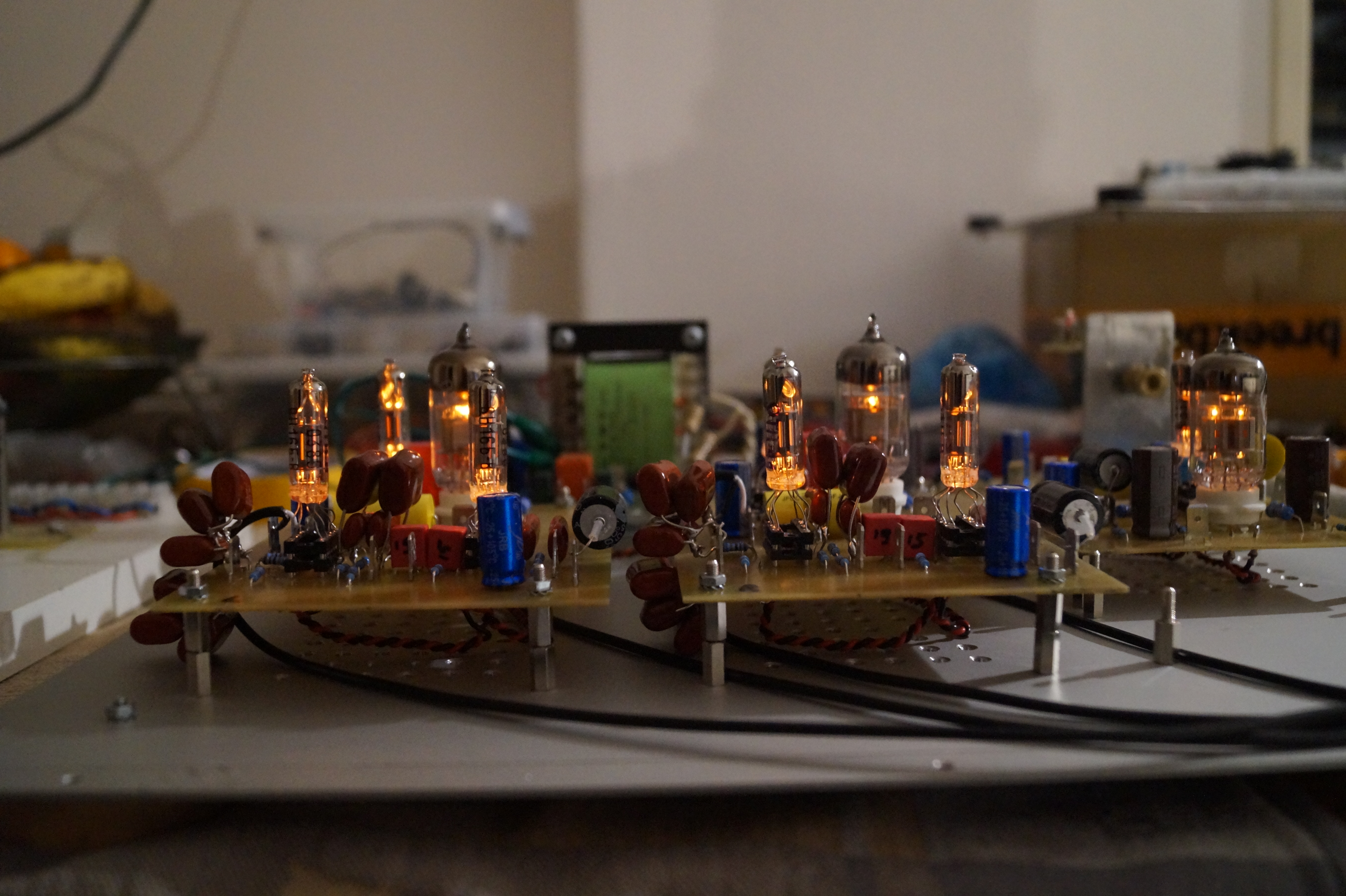

En dan maar even de kerstboom testen

De trafo wordt gelukkig niet heet,maar blijft aardig koel,duimpje voor de maker

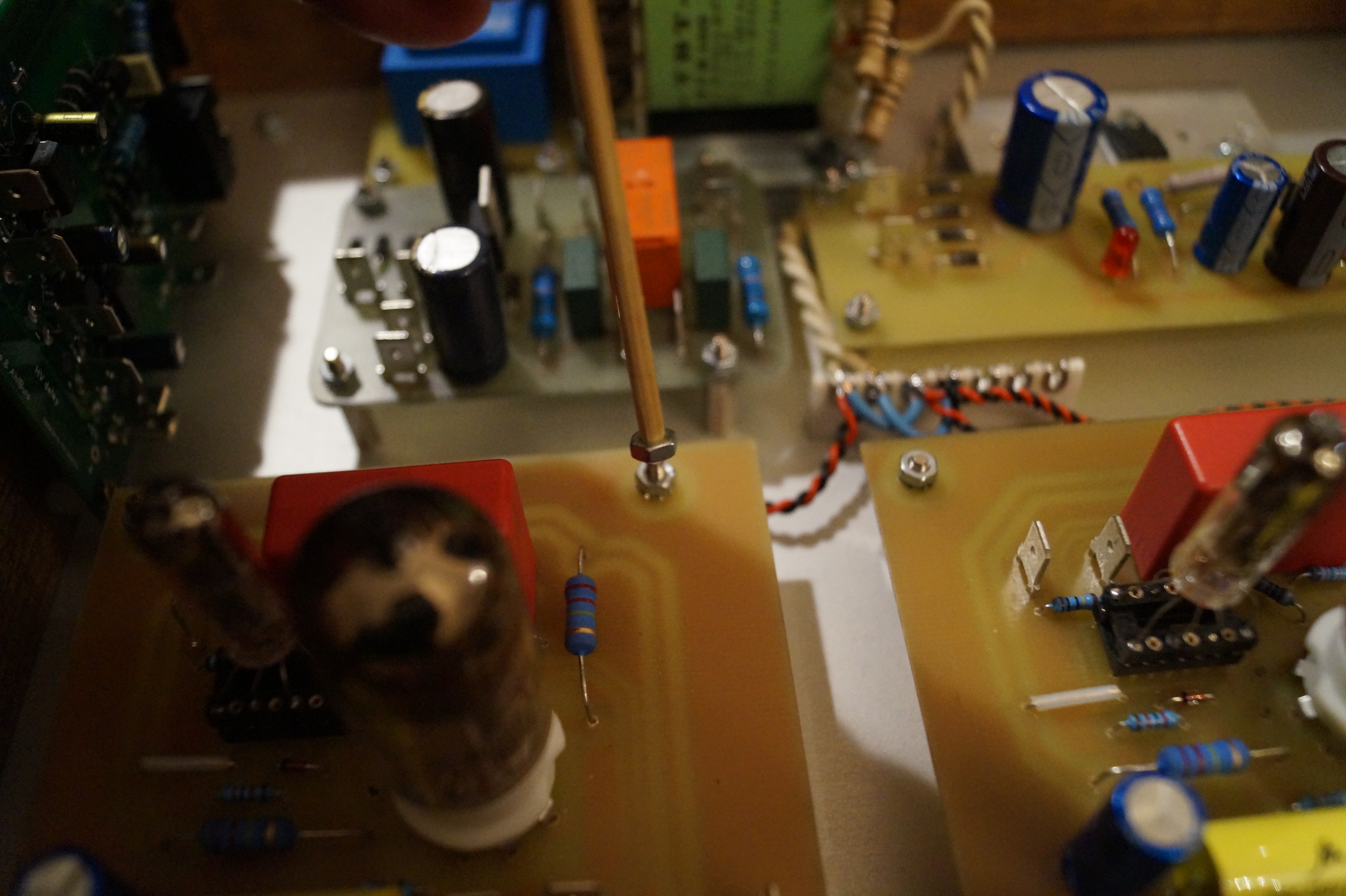

En als laatste nog een trucje,voor alle mensen met te dikke vingers en moeite hebben dat M3 moertje er tussen te plaatsen.
De saté prikker brengt uitkomst,en bespaard de zoektocht naar het verdwenen,weggesprongen,moertje

[democles]

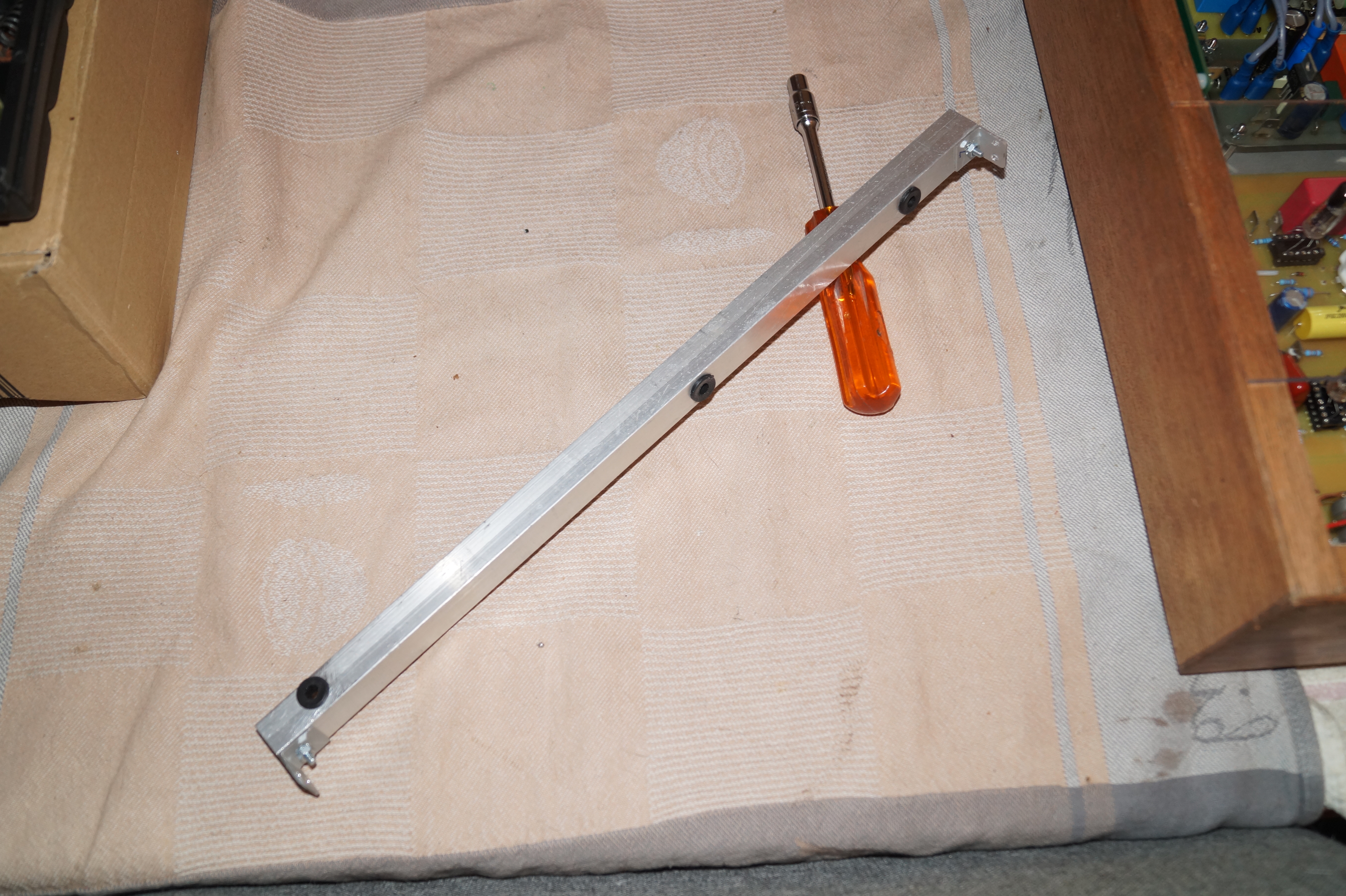

Even een bovenplaten ondersteuning gemaakt 2x.

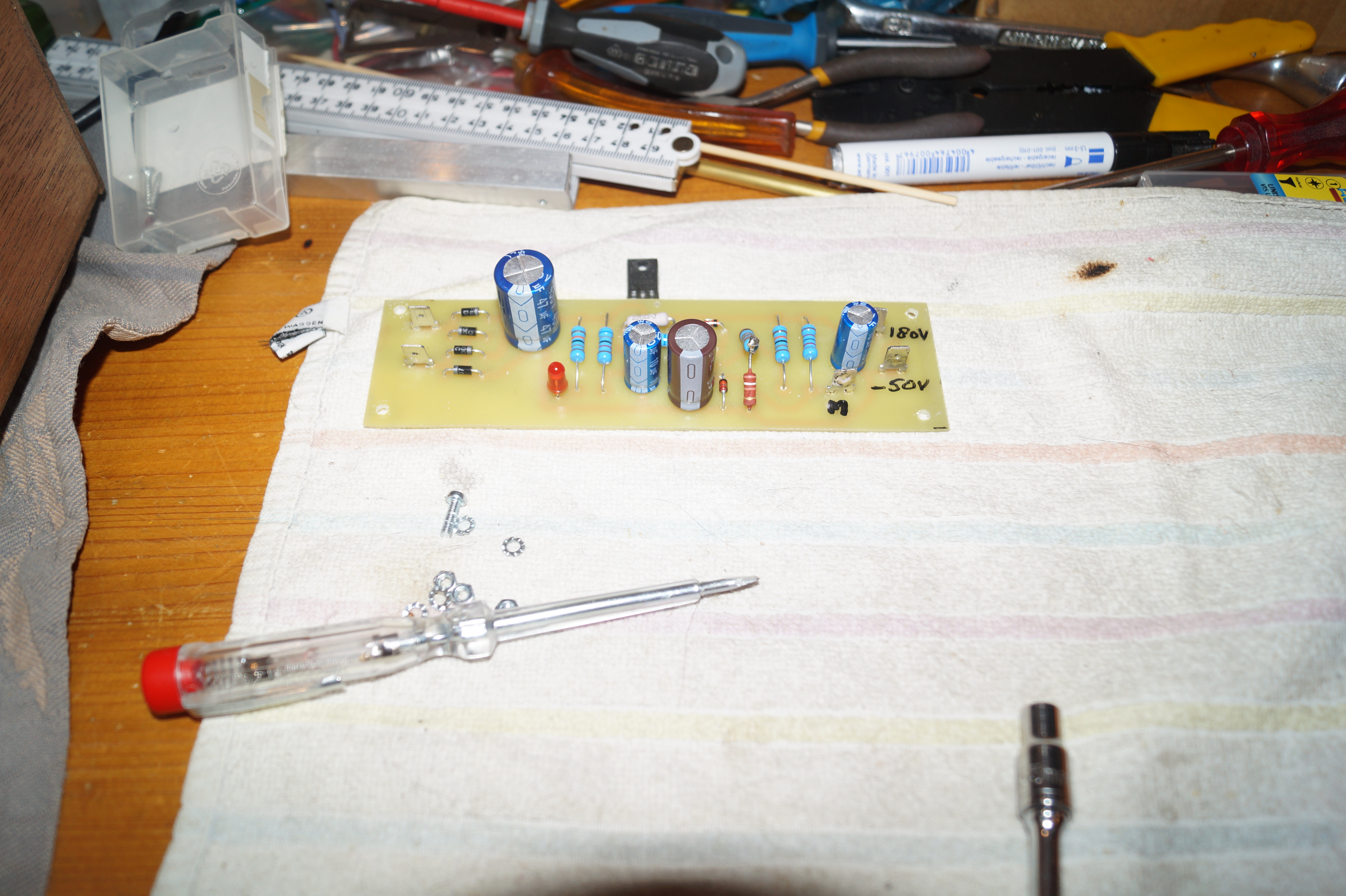

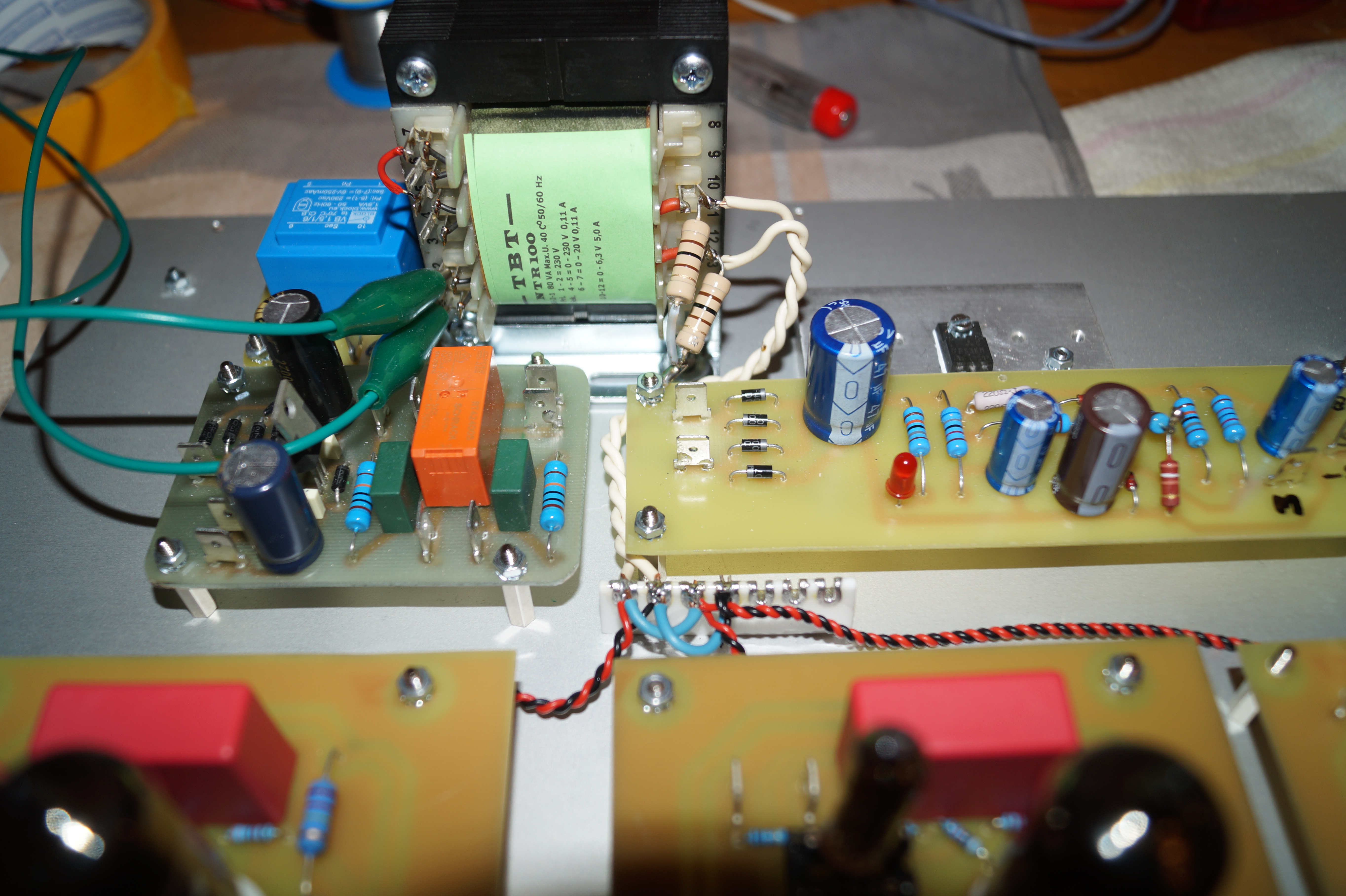

En alvast de HV voeding gesoldeerd.

[democles]

Even verder...........

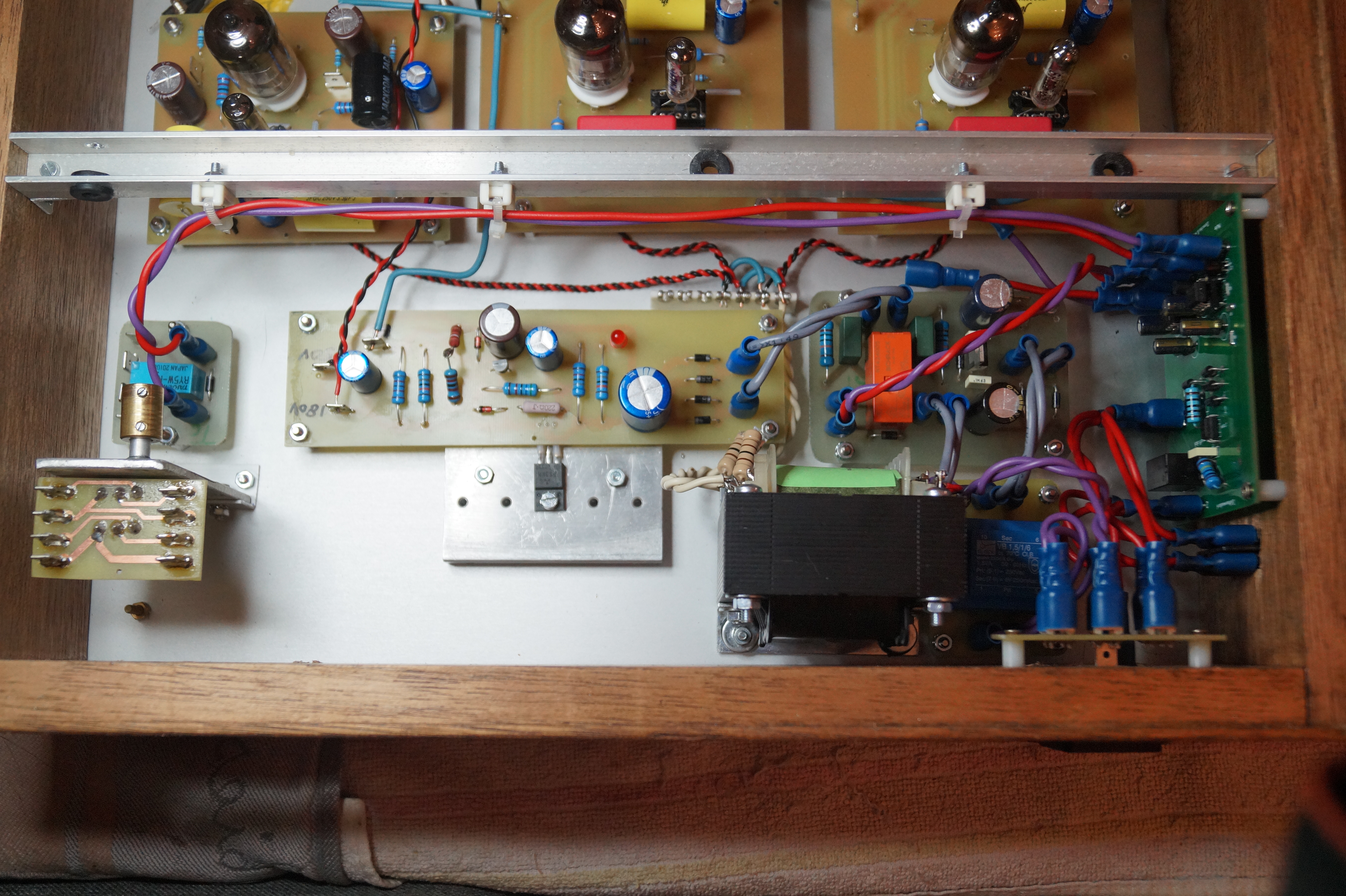

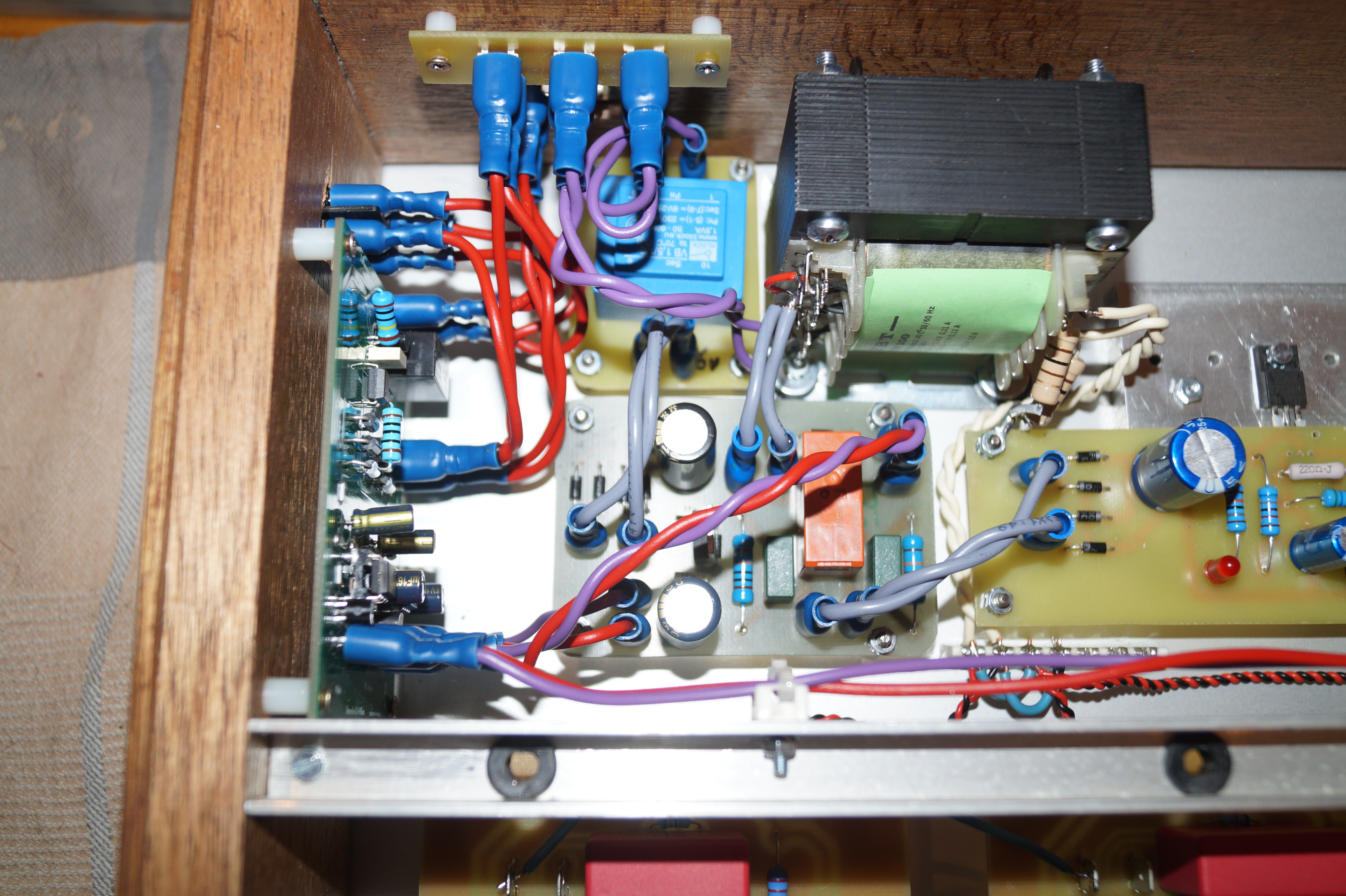

Alle kabels voor de timers en trafo,s er in gezet.
Korte zin voor best wel veel werk ,alle kabels voorgesoldeerd en er een stekker aan gekrompen.

Morgen maar even verder met de keuzeschakelaar en de in en uitgangen bedraden.

Dat alu H-balkje gaat ook dienen als ingangsbekabelings gootje.

[Ah!buis]

Overdrijf je niet een beetje
Zo kan 't ook,

Anne

[democles]

Ja natuurlijk

Maar dit is buizen

En doen wat je bedacht hebt,anders niet
Zonder dit,nooit wat nieuws

[democles]

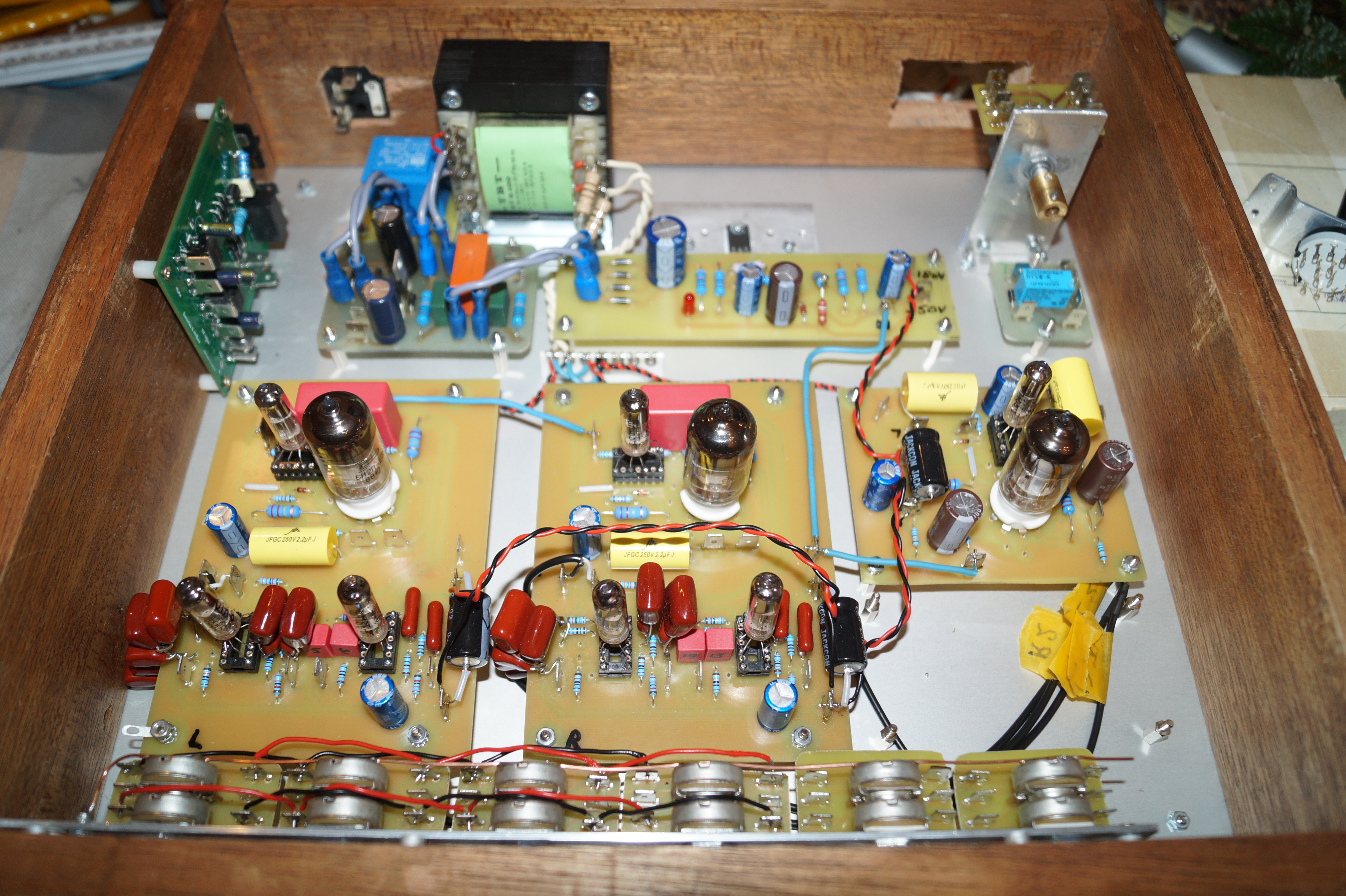

Ik heb de eerste twee printen bedraad en ben nu toe aan de laatste filter sectie.

Anne, kun je me vertellen wat de uit en in zijn van de twee 470K potmeters?
Voordat ik het er omgekeerd in zet

[Ah!buis]

Naar links, in het schema, is meer.En dus rechts minder.
Anne

[democles]

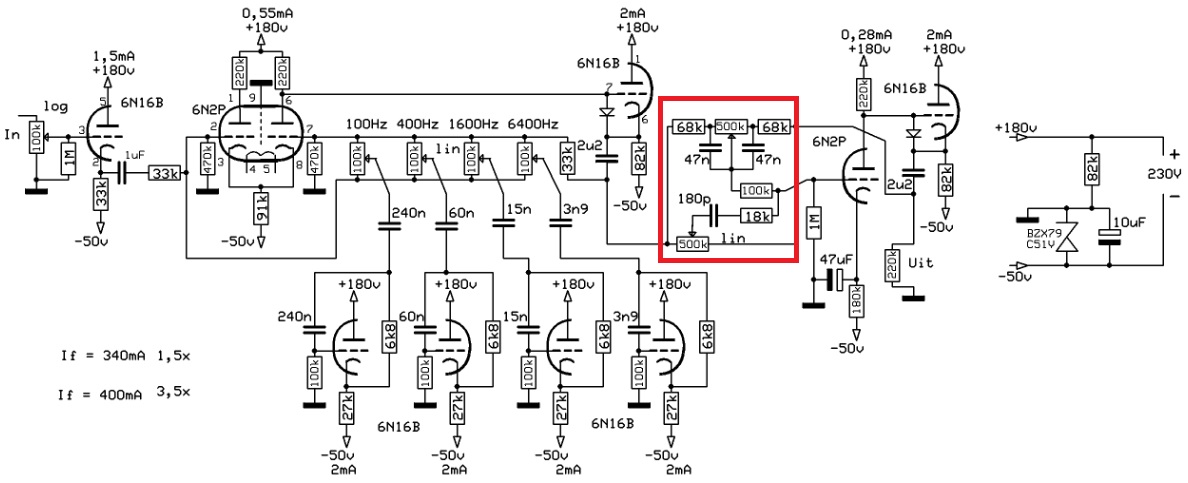

Ik heb het maar even zo getekend.
Komt dit goed?

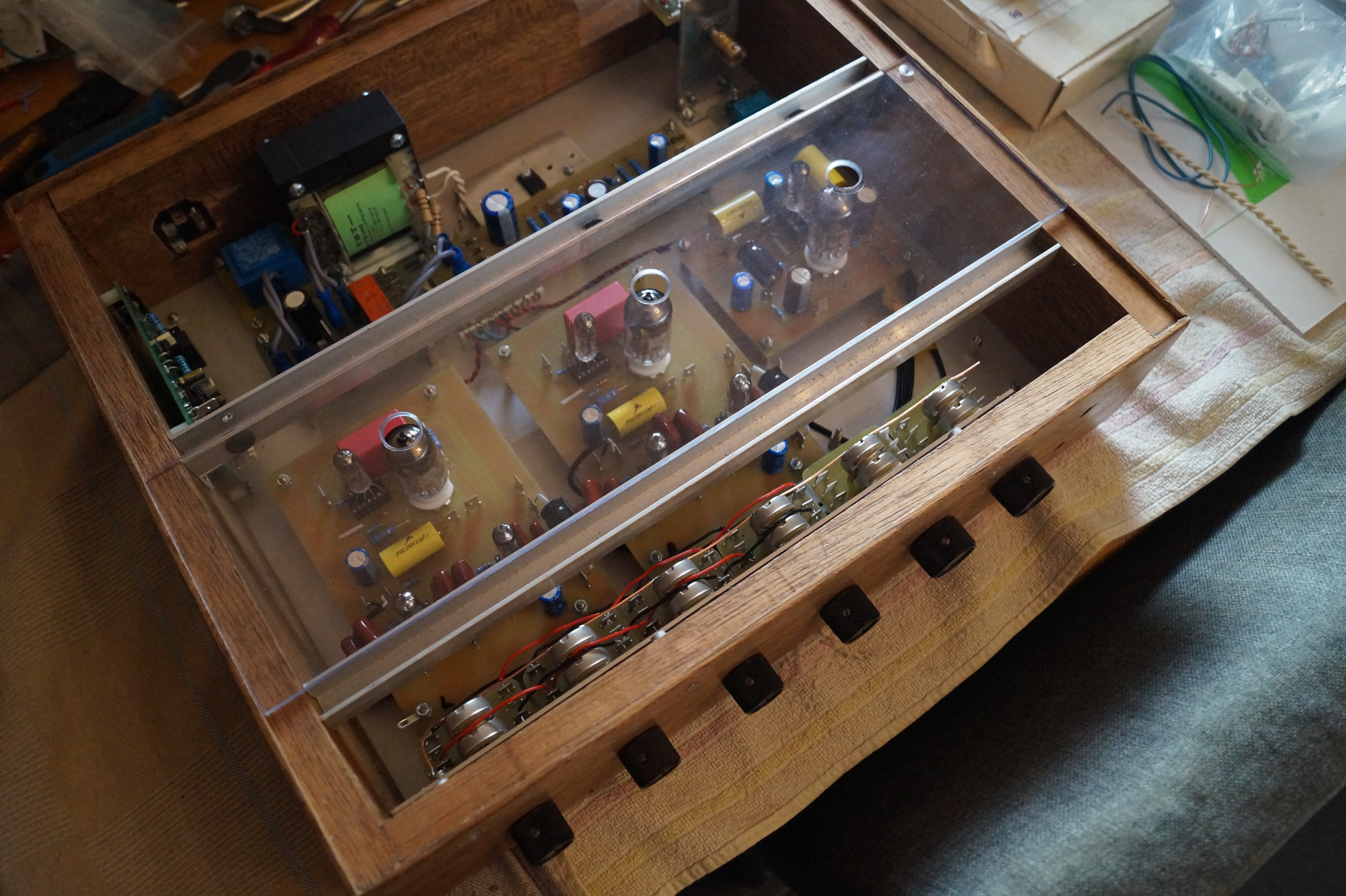

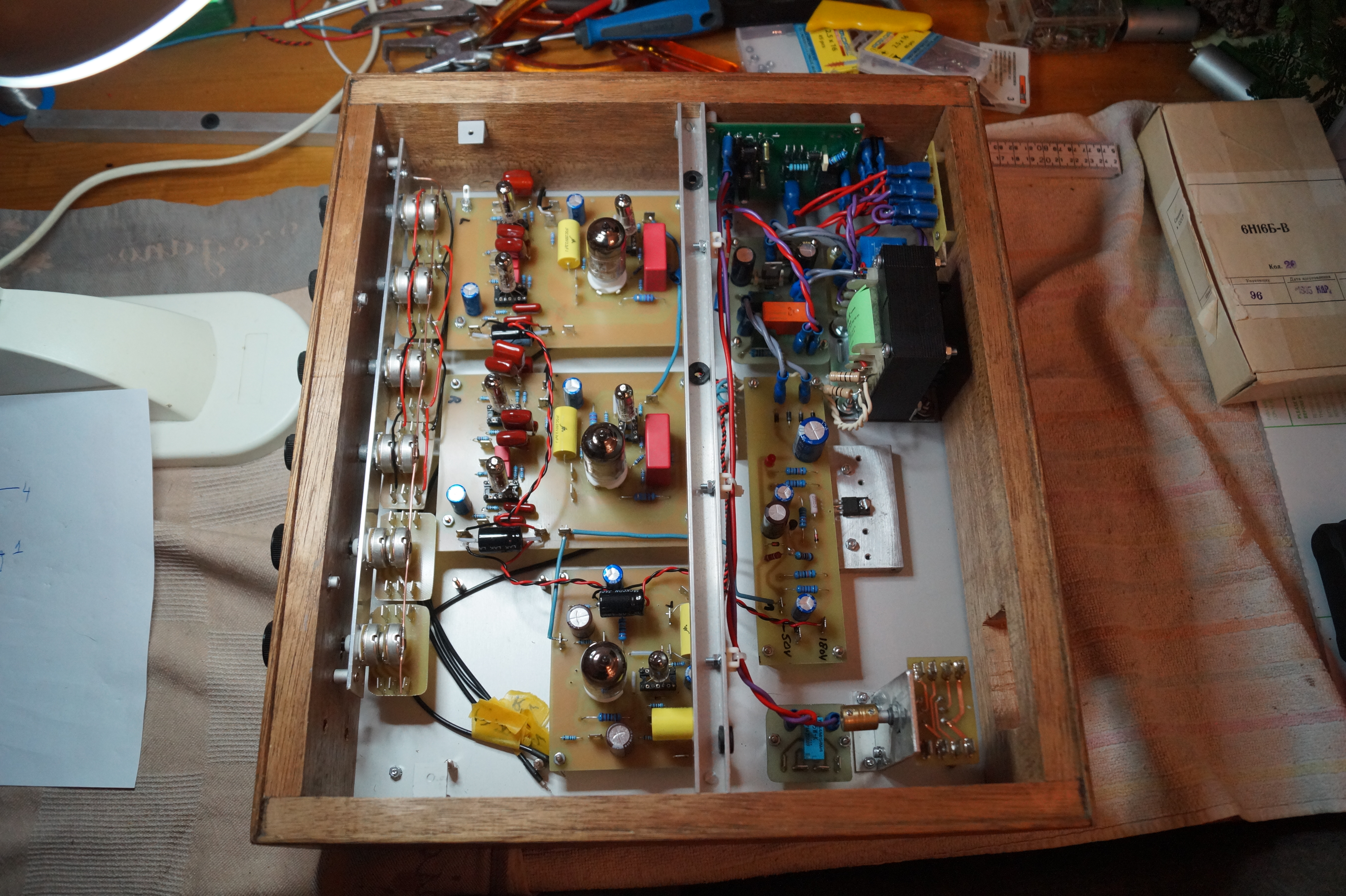

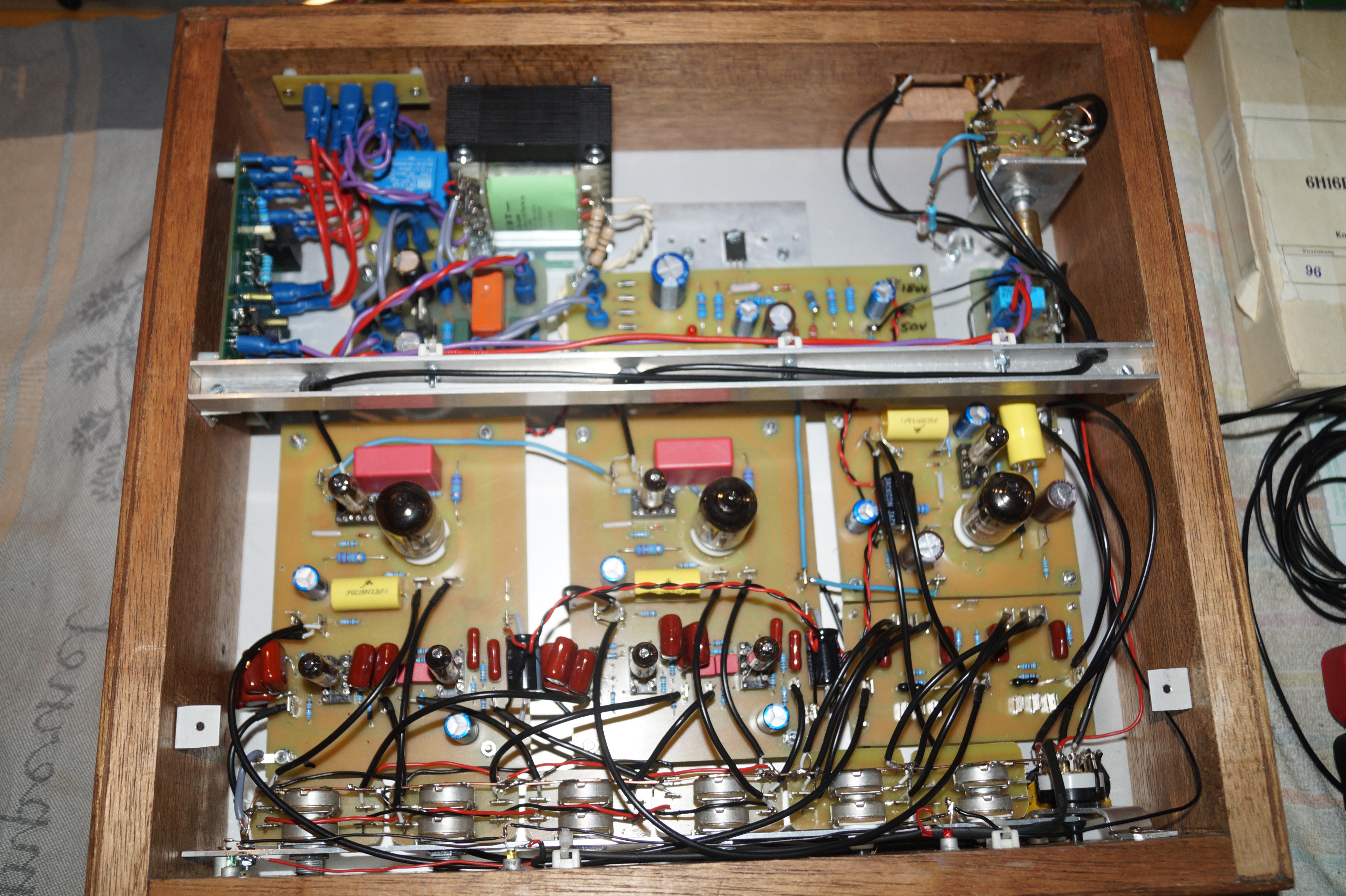

Even wat foto,s hoe het er voor staat.

[Ah!buis]

Zou zeggen dat 't wel klopt.
Anne

[democles]

Bedankt,Anne

[democles]

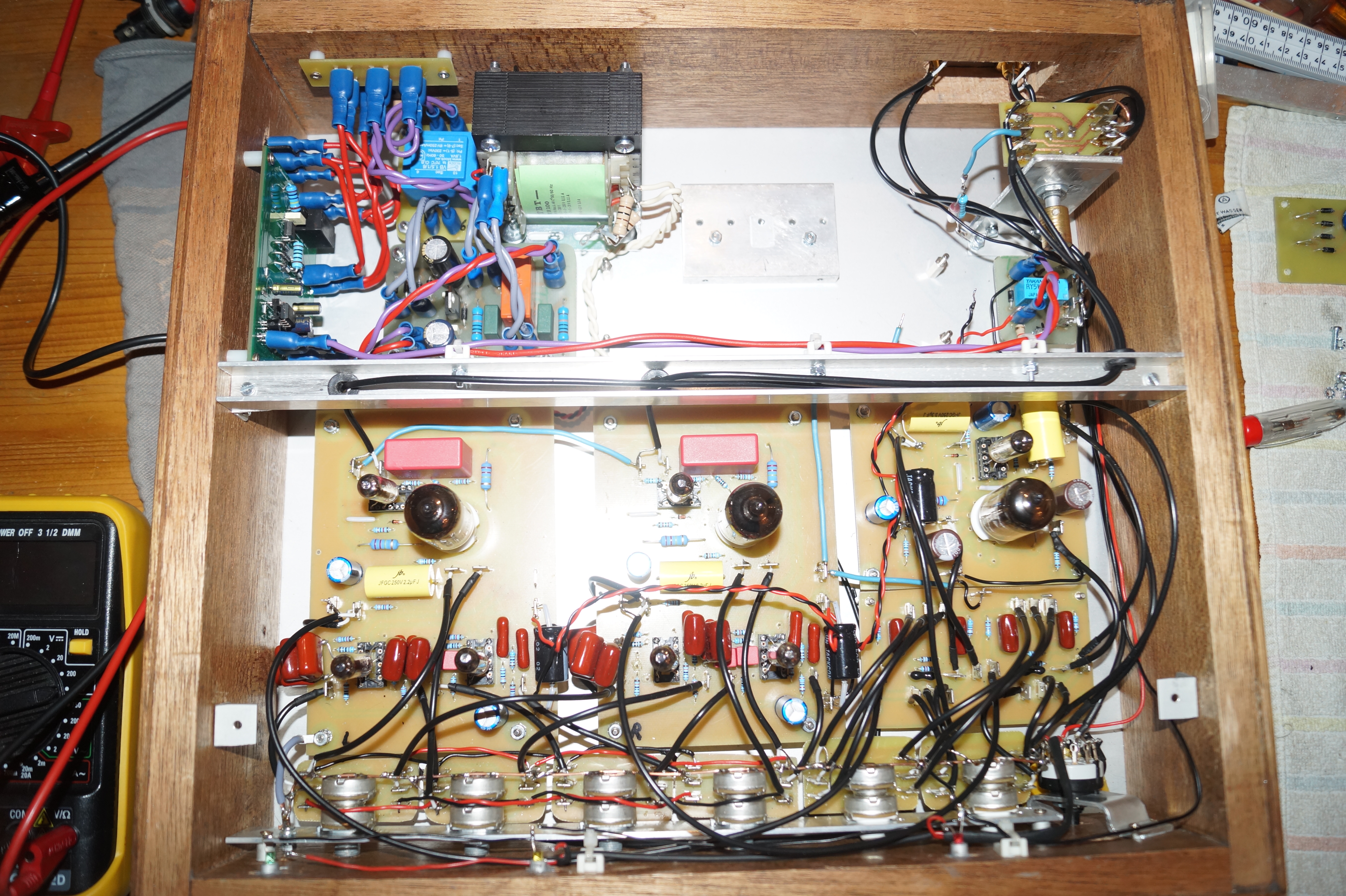

Nog 10 draadjes te gaan,de laatste pot aansluiten.
Dan zit er 7 mr. afgeschermde kabel in
Maar goed dat dit een proto is,en waarschijnlijk de laatste,niemand speelt meer een 78 toeren platen
Behalve de liefhebbers
Ben benieuwd als de stekker er in gaat

[democles]

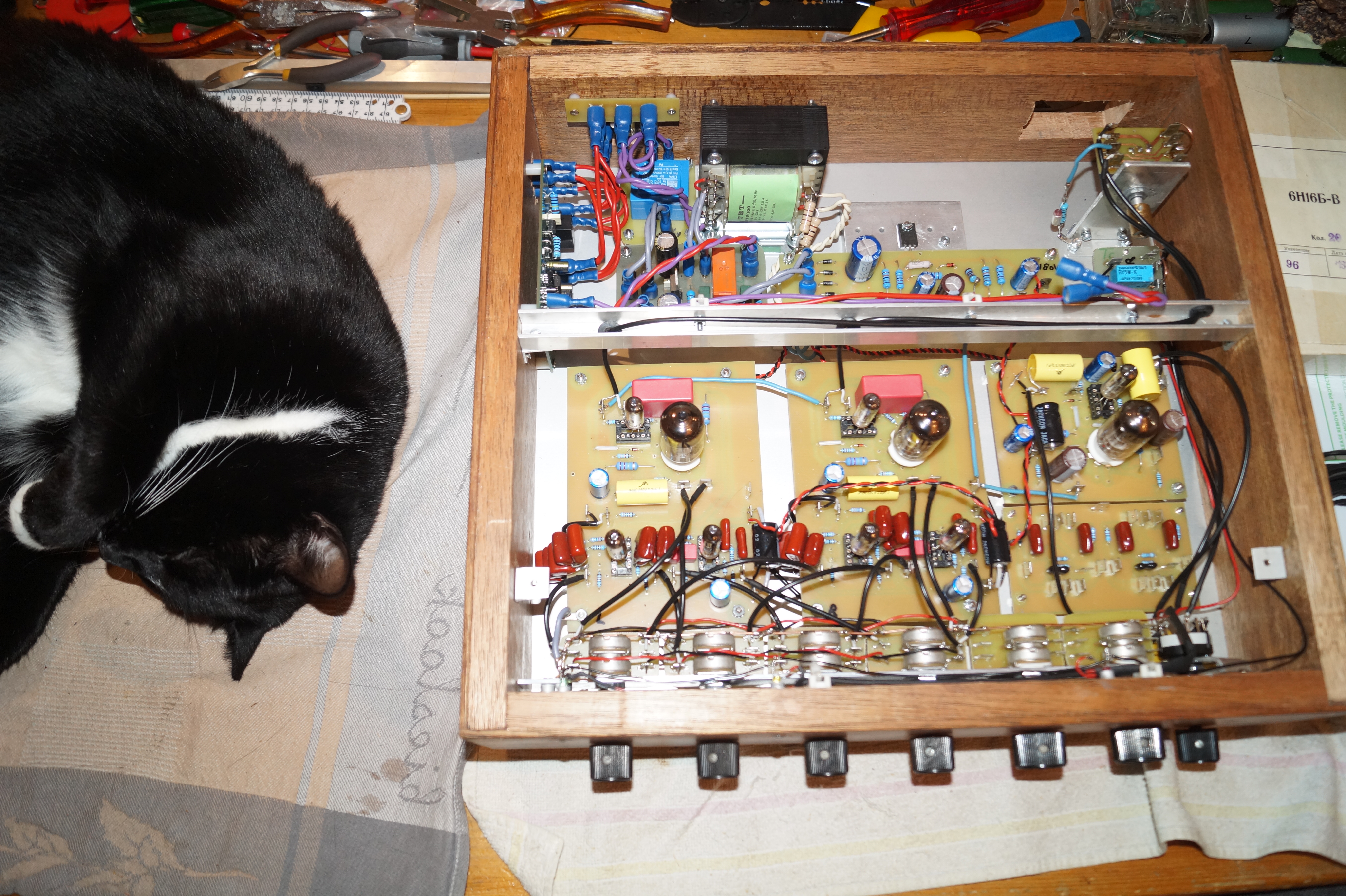

Alle touwtjes er aan gesoldeerd.
Stekker er in en er gebeurt niets
De zekering blijft heel.
Maar de voeding is er mee gekapt.
Snel wat metingen gedaan.

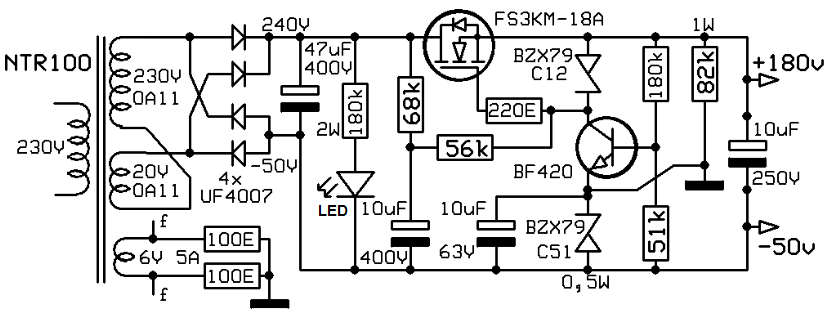

De trafo levert 220v wissel spanning,maar ik meet op de voeding na de diode brug 96v DC ,had iets van 300 moeten zijn
De voeding er uit gesleuteld.
Eerst maar even een 51v zener vervangen.

[Ah!buis]

Maar 93V na de gelijkrichter, dus op de 47µF, kan niet aan de zener liggen.
Een gelijkrichterdiode of de elco mis, of iets los.Ook ergens iets wat voor een zware belasting zorgt kan met de te lage trafospanning.
Anne

[democles]

Zener gewisseld,blijft 96v......

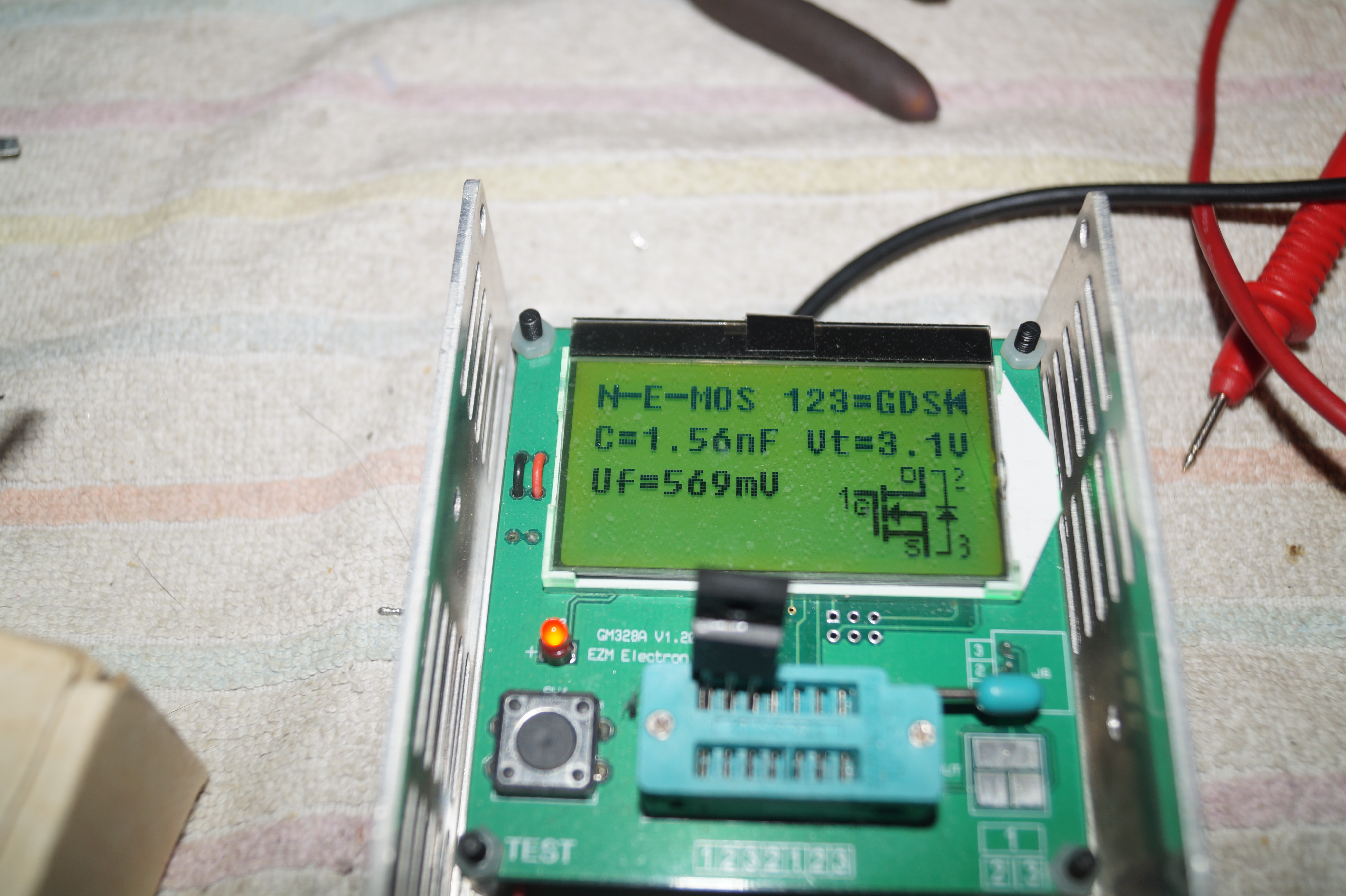

Fet er uit meet goed......
Oke, verder met de diodes.
Diodes meten goed.
Eerste elco er uit,meet ook goed

Alles gemeten zonder belasting.

[democles]

Ben er nog niet uit,wat de oorzaak is

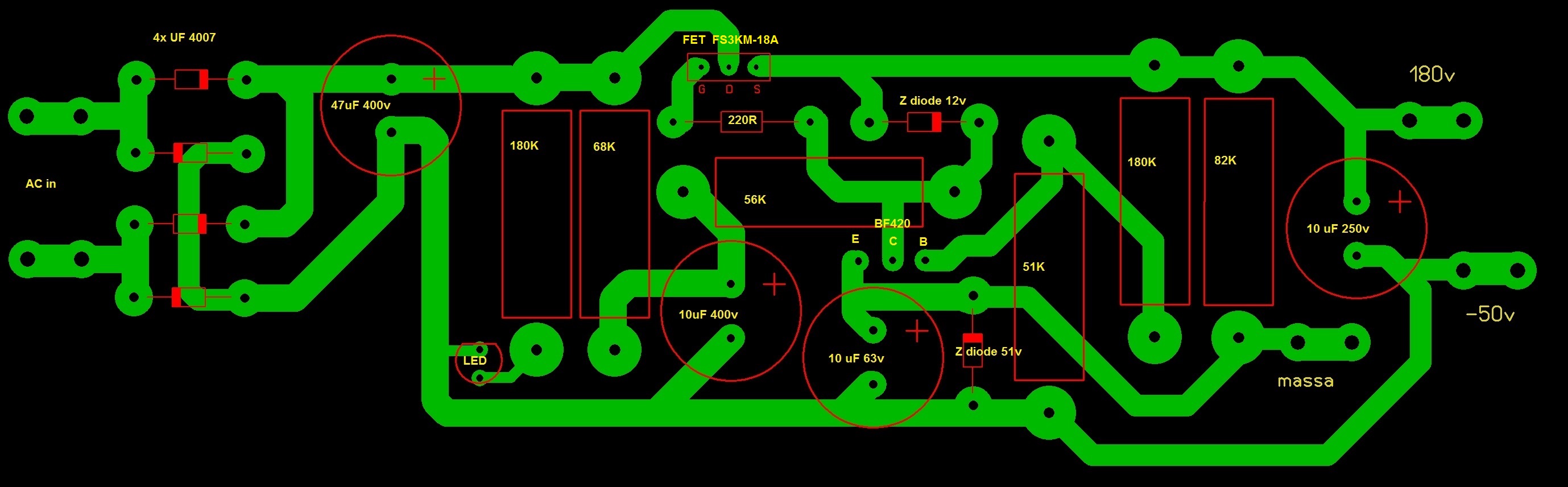

Zal eerst een nieuwe print moeten etsen,er is een baantje gesneuveld bij het loshalen van de FET.
Vreemd dat de print eerst wel goed werkte
