(10x10) headphone amp

[Zweitse]

Vandaag ook mijn print binnen gekregen.

[jaapschreuder]

Ik wil straks denk ik nog even de onderdelen bestellen, ben er door drukte nog niet aan toe gekomen...

waar sluiten jullie deze amp op aan eigenlijk? via een uitgang op je versterker zoals tape out, of is dat nu weer zoiets als vloeken in de kerk ?

[John P]

Mooie printjes, maar ik moet eerst nog even een paar onderdelen scoren voordat ik ze kan braden.

Ik zet de soldeerbout alvast aan

Nou is het wel lekker warm geworden he

[sevenup]

Ik wil straks denk ik nog even de onderdelen bestellen, ben er door drukte nog niet aan toe gekomen...

waar sluiten jullie deze amp op aan eigenlijk? via een uitgang op je versterker zoals tape out, of is dat nu weer zoiets als vloeken in de kerk ?

Zou je kunnen doen idd. Zelf ben ik bezig met een losse voorversterker met 2 uitgangen, 1 voor eindversterker, 1 voor hoofdtelefoonversterker.

Maar rechtstreeks aansluiten op cd speler oid. kan natuurlijk ook.

[Thomox]

Bij mij is het printje er nog niet Helaas, kheb namelijk alle componenten al thuis

[sevenup]

Bij mij is het printje er nog niet Helaas, kheb namelijk alle componenten al thuis

Spijtig te horen. Ik heb ze tegelijk verstuurd.

In principe heb ik er nog 1 over die ik opnieuw zou kunnen sturen, alleen zitten daar al componenten op Zou je wel mogen hebben zonder extra kosten.

[Thomox]

Hee Michiel,

Ik ben blij om te horen dat jij er nog eentje hebt Ik woon in enter, dus zou zo een keer langs kunnen komen om dat ding op te komen halen Ik wacht nog een paar dagen af, misschien dat de tnt het vandaag nog bezorgd

[jaapschreuder]

kan het trouwens zijn dat ik een L1,L2 mis in de BOM?

[sevenup]

kan het trouwens zijn dat ik een L1,L2 mis in de BOM?

Moet ongeveer 1mH zijn

[Zweitse]

Is dat een spoel?

[jaapschreuder]

Ja klopt, is een spoel.



Gisteren in alle enthousiasme de verkeerde elko's gesoldeerd, namelijk de 47uF-35V op de 25V .
Brengt jij bij de vraag, waarom de verschillende uitvoeringen gebruikt zijn, wat voor invloed heeft dit, wat zijn de voordelen?

[sevenup]

Volgens mij kunnen de elcos over de diodes bijna de rail to railspanning krijgen. Die is hier 30V. Vandaar daar de 35V uitvoering.

De elcos bij de opamp krijgen maar 15V, dus is 25V genoeg. Je had ook overal 35V in kunnen doen

[Rudy]

Volgens mij komt daar juist 1.2V over te staan, en niet meer.
Dus 25V zal wel geen probleem zijn.

mvg Rudy

[sevenup]

Hee Michiel,

Ik ben blij om te horen dat jij er nog eentje hebt Ik woon in enter, dus zou zo een keer langs kunnen komen om dat ding op te komen halen Ik wacht nog een paar dagen af, misschien dat de tnt het vandaag nog bezorgd

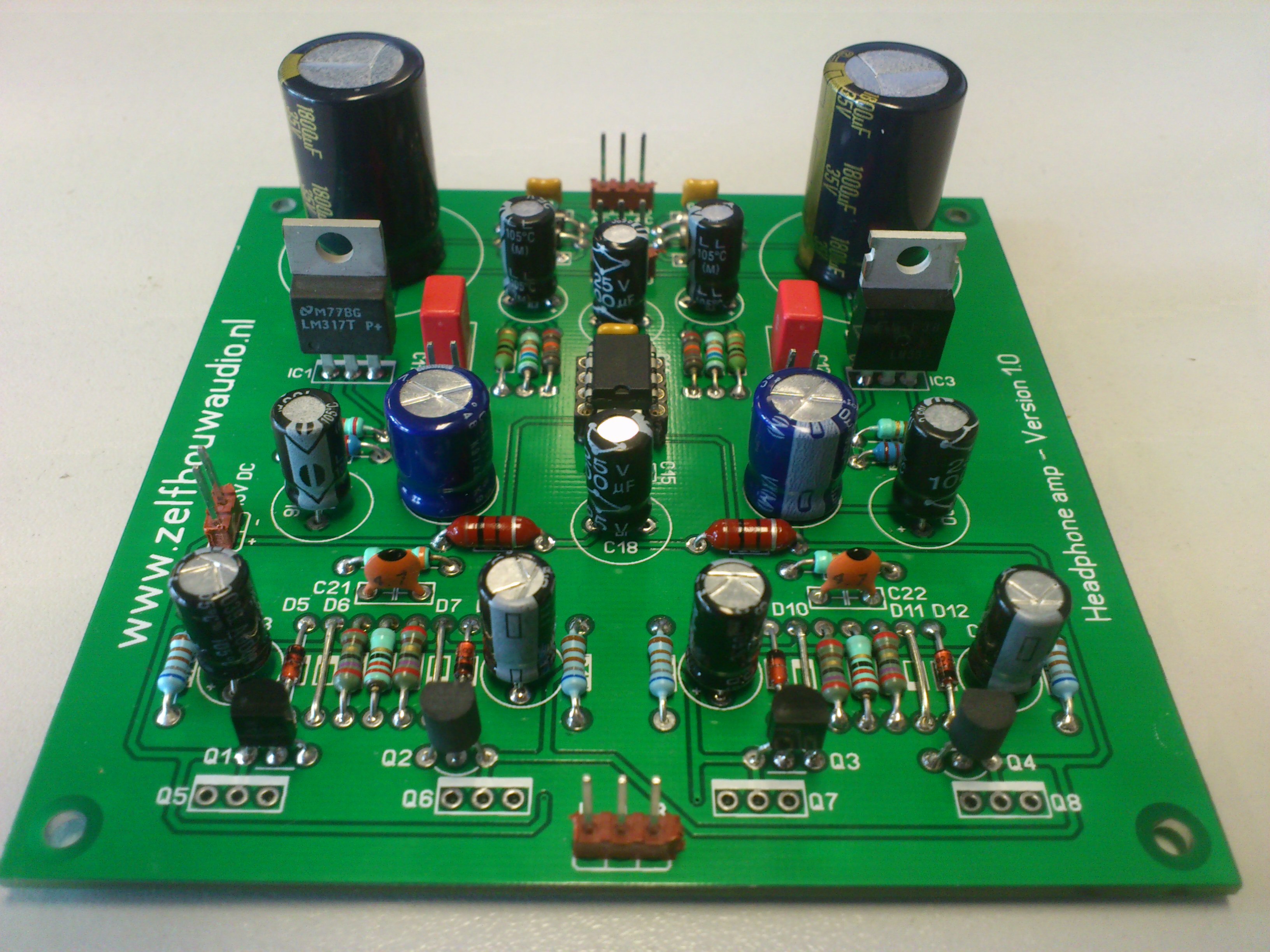

Zo staat mijn reserve print er bij, in principe helemaal klaar. Ik heb hier de low power versie van gemaakt, zodat ik beide had liggen om te vergelijken.

[Thomox]

Hoop dat mijn printje alsnog komt.. had me erop verheugd dat ik alles erop kon bakken

[jaapschreuder]

Heb gezondigd,

de weerstanden van 27 ohm had ik niet voldoende van besteld.

Gisteren lokaal wat gehaald, hadden ze alleen de 2W uitvoering. 4 bestaande weerstanden uit gesoldeerd, en heb 4 weerstanden nu aan de onderkant zitten.

Zijn de koellichamen op de BD139/140 nodig eigenlijk??

Verder heb ik de aansluitpunten van de AC gebruik ik de 'fase' en 'tegen fase' voor de ac, en de gekoppelde nul aan 0?

dan krijg ik een gelijkspanning met een 0 erbij, wat ga ik hier mee doen?

bij de signaal ingang staat er een - aansluiting, wat doe ik hier mee?

Misschien wat vragen van een beginner, maar ik kom hier even niet uit denk ik

[Rudy]

Koellichamen zijn niet nodig, zelfs niet met de situatie 2diodes/BD139/27e , dan word de BD139/BD140 ~30°C warmer dan de omgevingstemperatuur.

mvg Rudy

[Thomox]

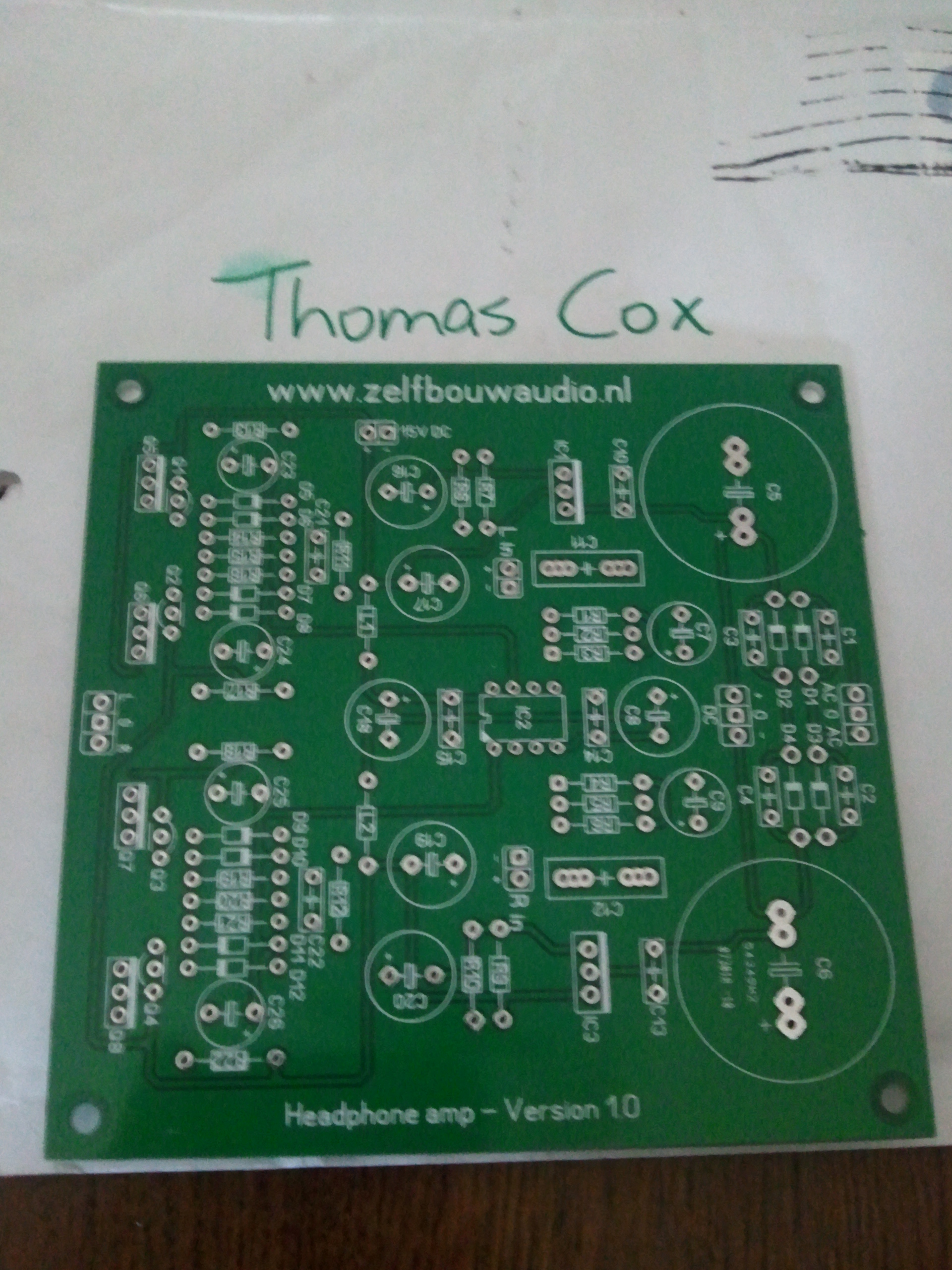

Yes yes, de print is binnen

Thnx to sevenup.. ziet er erg gelikt uit

[sevenup]

Yes yes, de print is binnen

Thnx to sevenup.. ziet er erg gelikt uit

Gelukkig maar. Was het adres wel goed? Heeft wel heel erg lang geduurd.

[Thomox]

Gelukkig maar. Was het adres wel goed? Heeft wel heel erg lang geduurd.

Jep, het adres was goed
Vandaag eens even gaan bakken

[Thomox]

kan het trouwens zijn dat ik een L1,L2 mis in de BOM?

Moet ongeveer 1mH zijn

1 milli henry of 1 micro henry?
Ga zo even langs de lokale elektronicaboer

[nl3prc]

Volgens mijn zet je micro zo neer ( µH ) en mili als ( mH )

[Thomox]

Volgens mijn zet je micro zo neer ( µH ) en mili als ( mH )

Normaal wel, maar kijk eens op europe-audio bij de waarden van condensatoren..
Ik wacht even op antwoord van sevenup, niet dat ik jou niet geloof hoor...

[SuperR]

"Milli" is de veilige gok.

[sevenup]

"Milli" is de veilige gok.

idd.

Waarde komt niet zo nauw hier. Als je 1mH niet kan krijgen is iets lager (820uH / 680uH) ook geen probleem.

Het mag ook een wel draadbruggetje zijn of een laagomige weerstand van een paar ohm.

In principe is er genoeg filtering voor de opamp, ook zonder de spoel. De spoel is meer het kersje op de taart zeg maar
