Bill maar dan iets anders PM.Bill
Moderator: Beheerdersteam
Re: Bill maar dan iets anders PM.Bill
Ja voor iedereen Alllerrbeste en bedankt voor alle hulp
Re: Bill maar dan iets anders PM.Bill
Anne ik heb de schakeling uit elkaar genomenAh!buis schreef:Doet de regeling (5M) het dan niet ?Bert61 schreef:Maar ik zie die EM84 continu lichtgeven over heel de lengte van de streep
In de midden is het donkerst ,niet veel en het is continu dus niet op de muziek
Anne is dat normaal of staat die buis niet dicht en waar zet ik dat dan mee dicht ?
En als je daar enkel de band een beetje groter en kleiner mee krijgt zonder gefladder met het geluid mee dan zou de 0,01µ lekken.
Ook een diode omgekeerd of kortsluting geeft geen negatieve sturing.
Anne
Gewoon weer in elkaar gezet met
Een andere buis er in nieuwe condensators.
Diode,s 1n4148 gemeten en zijn goed
Maar er blijft een groen schijnsel
Daarna op het rooster de probe gehangen van Mn scoop Nada noppes daar
Anode spanning 7-9 tov massa 227volt
Schakeling werkt verder goed
Zal er een foto van nemen vanmiddag
Ik snap het er niks van
Nu tot 13:10 rust
Re: Bill maar dan iets anders PM.Bill
Ik denk dat ik nu weet waarom er iets fout gaat Anne
De gloei heb ik van de 6,3 volt van de 6J5
Tov gnd is geen 6,3 volt omdat die stroombron aan +12 volt zit
Dus ik heb op de gloei -12 en -5,7 volt
maakt ook niks uit heb er 6,3 opgezet van de fasedraaier
Zelfs als ik het rooster aan gnd doet blijft dat ding groen licht geven
De gloei heb ik van de 6,3 volt van de 6J5
Tov gnd is geen 6,3 volt omdat die stroombron aan +12 volt zit
Dus ik heb op de gloei -12 en -5,7 volt
Zelfs als ik het rooster aan gnd doet blijft dat ding groen licht geven
Re: Bill maar dan iets anders PM.Bill
Met de pin 7-9 op +227V en het rooster aan de massa doet de buis blijkbaar niks, zou stroom moeten lopen die de spanning op die pinnen zou doen zakken.
Zit pin 3 wel aan de massa ?
Anne
Zit pin 3 wel aan de massa ?
Anne
Re: Bill maar dan iets anders PM.Bill
Ik heb op internet wat foto,s gezien maar ze hebben allemaal wat licht ?
Is dat soms instelbaar met die 2 anodes ze zitten nu aan elkaar verbonden met een draadje 9-7
Is dat soms instelbaar met die 2 anodes ze zitten nu aan elkaar verbonden met een draadje 9-7
Re: Bill maar dan iets anders PM.Bill
Anne we begrijpen elkaar nietAh!buis schreef:Met de pin 7-9 op +227V en het rooster aan de massa doet de buis blijkbaar niks, zou stroom moeten lopen die de spanning op die pinnen zou doen zakken.
Zit pin 3 wel aan de massa ?
Anne

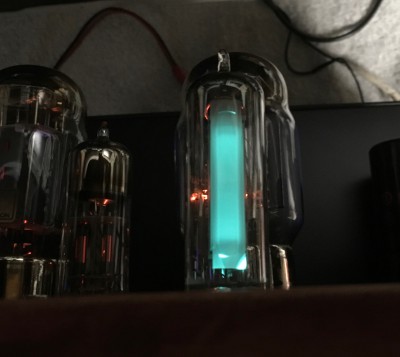

De eerste foto is zonder LF met LF dus met een negatieve spanning op rooster kan ik de streep dicht draaien
Dus een Felle heldere streep van onder en boven naar het midden tot ze overlappen
Zoals op deze foto
Laatst gewijzigd door OpaBert op di 02 jan 2018, 16:55, 1 keer totaal gewijzigd.
- SSassen
- Berichten: 11528
- Lid geworden op: vr 22 apr 2005, 10:21
- Locatie: Zuidoostbeemster
- Contacteer:
Re: Bill maar dan iets anders PM.Bill
Let op Bert, d'r zitten hier SMD witte LED's op de PCB gesoldeerd.Bert61 schreef:Ik heb op internet wat foto,s gezien maar ze hebben allemaal wat licht ?
Re: Bill maar dan iets anders PM.Bill
Pin 1-3-9 is een triode Aan 6 zit een versnellings electrode om de elektronen naar het fluorecerende oppervlak te krijgen.Als je niks doet is het hele opp verlicht.Aan pin 7 zit een afbuigplaatje waarmee schaduw wordt gemaakt, het donkere deel in 't midden.Bert61 schreef:Is dat soms instelbaar met die 2 anodes ze zitten nu aan elkaar verbonden met een draadje 9-7
Anne
Re: Bill maar dan iets anders PM.Bill
Ok Anne Heel erg bedankt weer
met de spanning op pootje 7 kun je dus wat regelen , begrijp ik dat goed
Ik heb met veel te veel risico de trap op gelopen naar boven met die versterker tegen me aan gedrukt leunend tegen de muur
Moet ik niet meer doen,
vandaag of morgen lazer ik met heel de zooi naar beneden
maar je wilt verder
met de spanning op pootje 7 kun je dus wat regelen , begrijp ik dat goed
Ja die had ik gezien hoor Maar ik moet dat met een proefschakeling bouwenSSassen schreef:Let op Bert, d'r zitten hier SMD witte LED's op de PCB gesoldeerd.Bert61 schreef:Ik heb op internet wat foto,s gezien maar ze hebben allemaal wat licht ?
Ik heb met veel te veel risico de trap op gelopen naar boven met die versterker tegen me aan gedrukt leunend tegen de muur
Moet ik niet meer doen,
maar je wilt verder
- SSassen
- Berichten: 11528
- Lid geworden op: vr 22 apr 2005, 10:21
- Locatie: Zuidoostbeemster
- Contacteer:
Re: Bill maar dan iets anders PM.Bill
@Bert61,
Geen risico's nemen, is het echt niet waard, ik denk dat er genoeg forumleden je kunnen vertellen hoe erg het mis kan lopen als het wel misgaat.
Geen risico's nemen, is het echt niet waard, ik denk dat er genoeg forumleden je kunnen vertellen hoe erg het mis kan lopen als het wel misgaat.
Re: Bill maar dan iets anders PM.Bill
De spanning op pin 7 wordt geregeld (versterkte roosterspanning) door de triode.Daarom is ie aan pin 9 verbonden.Bert61 schreef:Ok Anne Heel erg bedankt weer![]()
met de spanning op pootje 7 kun je dus wat regelen , begrijp ik dat goed![]()
![]()
Pas maar op dat 't niet verder naar beneden wordtIk heb met veel te veel risico de trap op gelopen naar boven met die versterker tegen me aan gedrukt leunend tegen de muur![]()
Moet ik niet meer doen,vandaag of morgen lazer ik met heel de zooi naar beneden
![]()
maar je wilt verder
Anne
Re: Bill maar dan iets anders PM.Bill
Jammer dacht met wat tweaken dat groen op de achtergrond weg te krijgenDe spanning op pin 7 wordt geregeld (versterkte roosterspanning) door de triode.Daarom is ie aan pin 9 verbonden.
Ik ben er niet gelukkig mee
Normaal zit dat ding in een houder waardoor de rest is afgedekt
Maar ik sjouw het niet meer naar beneden. Eerst weten hoe dat beter te krijgen
De schakeling werkt gewoon , maar zo uitgestald op de versterker vind ik het niet mooi Anne
Kassie kijke
Re: Bill maar dan iets anders PM.Bill
Ik ben een ervaringsdeskundigeSSassen schreef:@Bert61,
Geen risico's nemen, is het echt niet waard, ik denk dat er genoeg forumleden je kunnen vertellen hoe erg het mis kan lopen als het wel misgaat.
Re: Bill maar dan iets anders PM.Bill
Denk dat ik er maar VU meters in maak een buis die er rottig uit ziet wil ik niet
Verdorie
kan toch niks fout gaan met die schakeling om uit wat wissel spanning een 22 volt negatief op het rooster van die EM 82 te krijgen
Kind kan de was doen Maar ik niet
Verdorie
kan toch niks fout gaan met die schakeling om uit wat wissel spanning een 22 volt negatief op het rooster van die EM 82 te krijgen
Kind kan de was doen Maar ik niet
Re: Bill maar dan iets anders PM.Bill
Met -22V op het rooster gaat de anode boven 200V en met het rooster aan de kathode zakt de anode richting 50V.Doet ie dat niet dan klopt de anodeweerstand (470k) niet of de buis deugt niet.Bert61 schreef:Denk dat ik er maar VU meters in maak een buis die er rottig uit ziet wil ik niet
Verdorie![]()
kan toch niks fout gaan met die schakeling om uit wat wissel spanning een 22 volt negatief op het rooster van die EM 82 te krijgen
Kind kan de was doen Maar ik niet
Anne
Re: Bill maar dan iets anders PM.Bill
Anne dank weer zag je reactie moest toch nog even kijken
Die 22 volt heb uit het buizenboek en die zegt ook Anode spanning 250 volt
Ik heb die 22 volt niet gemeten dus
Wel die anode spanning was ergens rond 225 volt meen ik
Maar er gaat een ander lampje aan nu
Ik ben begonnen met een 6E2 en omdat ik weer niet verder gekeken heb als Mn neus lang is
En ze dezelfde glazenbehuizing hebbben Ze lijken als 2 druppels water op elkaar
Maar er deugt geen moer van
Ik kan geen datasheet vinden van die 6E2

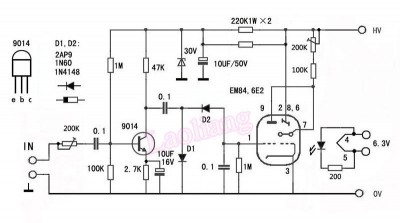

Wel schema van dat bouwpakket wat ik niet gebruikt heb alleen die buis
Die niet uitwisselbaar is](./images/smilies/eusa_wall.gif)
Die 22 volt heb uit het buizenboek en die zegt ook Anode spanning 250 volt
Ik heb die 22 volt niet gemeten dus
Wel die anode spanning was ergens rond 225 volt meen ik
Maar er gaat een ander lampje aan nu
Ik ben begonnen met een 6E2 en omdat ik weer niet verder gekeken heb als Mn neus lang is
En ze dezelfde glazenbehuizing hebbben Ze lijken als 2 druppels water op elkaar
Maar er deugt geen moer van
Ik kan geen datasheet vinden van die 6E2
Wel schema van dat bouwpakket wat ik niet gebruikt heb alleen die buis
Die niet uitwisselbaar is
Re: Bill maar dan iets anders PM.Bill
Bij de EM84 heten pin 2 en 8 inwendig verbonden, datablad zegt niet waaraan.Beter open laten dan.
Anne
Anne
Re: Bill maar dan iets anders PM.Bill
Ok AnneAh!buis schreef:Bij de EM84 heten pin 2 en 8 inwendig verbonden, datablad zegt niet waaraan.Beter open laten dan.
Anne
Ik ga kijken voor een tweetal EM84 Dan hoef ik ook niet met de versterkers te slepen
Ik kon ook geen data vinden van de 6E2 .
Bedankt voor je hulp
Re: Bill maar dan iets anders PM.Bill
Anne ik heb er twee Nieuwe EM84
Kan ze alleen niet goed afregelen
de camera is overbelicht door dat groen en krijg dat niet weg met filters
Moet daar een stukje groen plexiglas voor hebben, maar dat geloof je wel denk ik
Maar geloof me er staan onder en boven een stukje fel groen blokje
Bij max vermogen 45 Watt ! Zijn de strepen tot in het midden tegen elkaar
Zet ik de volume op nul dan staan er dus 2 stukjes van 5 mm onder en boven
Zou leuk zijn als er bij nul Watt geen stukje oplicht en bij 10 Watt een knipperend streep onder en boven
Maar dat zit er niet in
Kan ze alleen niet goed afregelen
de camera is overbelicht door dat groen en krijg dat niet weg met filters
Moet daar een stukje groen plexiglas voor hebben, maar dat geloof je wel denk ik
Maar geloof me er staan onder en boven een stukje fel groen blokje
Bij max vermogen 45 Watt ! Zijn de strepen tot in het midden tegen elkaar
Zet ik de volume op nul dan staan er dus 2 stukjes van 5 mm onder en boven
Zou leuk zijn als er bij nul Watt geen stukje oplicht en bij 10 Watt een knipperend streep onder en boven
Maar dat zit er niet in
Re: Bill maar dan iets anders PM.Bill
Vanmiddag nogmaals aan het draaien geweest aan die instel potmeterBert61 schreef:Anne ik heb er twee Nieuwe EM84![]()
Kan ze alleen niet goed afregelen
de camera is overbelicht door dat groen en krijg dat niet weg met filters
Moet daar een stukje groen plexiglas voor hebben, maar dat geloof je wel denk ik
Maar geloof me er staan onder en boven een stukje fel groen blokje
Bij max vermogen 45 Watt ! Zijn de strepen tot in het midden tegen elkaar
Zet ik de volume op nul dan staan er dus 2 stukjes van 5 mm onder en boven
Zou leuk zijn als er bij nul Watt geen stukje oplicht en bij 10 Watt een knipperend streep onder en boven
Maar dat zit er niet in![]()
Het werkt maar als ik met 0 volt signaal ( lees muziek ) de buis zonder licht streep onder en boven zet
Moet het oerend hard staan
Maar als ik een stukje van een halve cm onder en boven accepteer dan werkt het wel aardig
Met een paar Watt heb ik dan een flink stuk 2x 1 cm tot 2x 1,5 cm aan licht
Het is niet perfect maar ik ook niet
Re: Bill maar dan iets anders PM.Bill
Je kunt altijd nog weer de UL-tap proberen ipv de kathode.
Anne
Anne
Re: Bill maar dan iets anders PM.B
Hoi AnneAh!buis schreef:Je kunt altijd nog weer de UL-tap proberen ipv de kathode.
Anne
Bedankt
De EM84 Zit al op de UL tap Anne
ik heb de tap op de kathode tegenkoppeling wikkeling al even geprobeerd gister
Maar dan heb ik nog minder spanning
Ik heb in elke versterkers 1 stereo potmeters Log 50 of 100 k
Dus een ongebruikte helft kunnen we daar wat mee ?
Weer een wild idee wat niet werkt
Re: Bill maar dan iets anders PM.Bill
Volgens datablad is dat de bedoeling.Bert61 schreef:Maar als ik een stukje van een halve cm onder en boven accepteer dan werkt het wel aardigAnne
Met een paar Watt heb ik dan een flink stuk 2x 1 cm tot 2x 1,5 cm aan licht
Het is niet perfect maar ik ook niet
Er kan 22mm van de 32,6mm open. Hou je aan elke kant de helft van 32,6-22=10,6mm dus 5,3mm onder en boven.
Anne
Re: Bill maar dan iets anders PM.Bill
wel wel, eindelijk ook eens les gekregen over de werking van de EM-buisjes, interessant
Re: Bill maar dan iets anders PM.Bill
Ah!buis schreef:Volgens datablad is dat de bedoeling.Bert61 schreef:Maar als ik een stukje van een halve cm onder en boven accepteer dan werkt het wel aardigAnne
Met een paar Watt heb ik dan een flink stuk 2x 1 cm tot 2x 1,5 cm aan licht
Het is niet perfect maar ik ook niet
Er kan 22mm van de 32,6mm open. Hou je aan elke kant de helft van 32,6-22=10,6mm dus 5,3mm onder en boven.
Anne
Nou dan werkt het dus volgens het boekje Anne
Ik maar denken dat je gewoon dat ding dicht kan zetten en vanaf niks aan 2 kanten geregeld kon worden
Ja Anne is een prima leermeester Willywel wel , eindelijk ook eens les gekregen over de werking van de EM-buisjes, interessant
Ik was al half en half van plan om dat VU meter printje er in te zetten Dat heeft dus geen enkele zin
De bandbreedte van niks tot max streep met 0-15 Watt kan dus niet
Er staat dus altijd die 5 mm aan twee kanten
Nu zou ik eerder een gat er in zagen voor een VU metertje
Willy ik heb de stand penthode zonder NFB geprobeerd
Maar dan vind ik het te schel gaan klinken of er dan te veel van 1-5 kHz is
Zal wel suggestie zijn
Heb je ook gezien dat er nu 6J5GT in zit Een paartje zelfs , dat zou volgens RobDHT beter klinken
ik hoor geen verschil , En 2 nieuwe knoppen , kleur olie opnieuw gedaan op de linker versterker
Het oog wil ook wat
Nu de Media speler ( Raspberry met Hifiberry DAC plus ) met Afstandbediening in elkaar zetten .
Komt in eenzelfde kastje er naast
