Een Seas luidspreker........

[jeroen_d]

Hij mag weinig zijn maar geeft met een eerste orde filter toch precies de knik waar jij een probleem mee hebt

[dre]

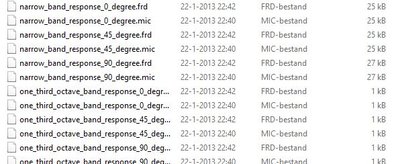

Welke File moet ik eigenlijk hebben als calibratiefile voor ARTA?

Gerhard had het al eens verteld,maar ik kan het nergens meer vinden......

[Henkjan]

ik zou denken die narrow band onder 0 graden

[wouter]

Hij mag weinig zijn maar geeft met een eerste orde filter toch precies de knik waar jij een probleem mee hebt

Ik heb vooral mijn bedenkingen bij weinig filtering onder 1kHz. Maar als dat door die opslingering van de komt, dan heb ik daar blijkbaar problemen mee

[jeroen_d]

dre ik heb wat zitten simuleren. Als je impedantiecorrectie toepast, dan krijg je een mooie 2de orde karakteristiek qua fase aansluiting. De condensator moet tweemaal zo klein naar 3,3uF, de serieweerstand ik denk naar 8,2ohm. Impedantiecorrectie zal iets zijn als 22uF, 10ohm en 1mH.

[wouter]

en met 3,3uF zit je echt wel veiliger. 4,7uF zou ik bij een 2-weg met 1" tweeter de max vinden. Beetje afhankelijk van de potentie van het totale systeem uiteraard.

[dre]

Omdat ik steeds twijfels had bij mijn metingen heb ik de boel opnieuw geïnstalleerd,en meten met Arta op 96khz afgesteld......
Nu lijkt het allemaal meer te kloppen.....(Focusrite Scarlett 2i2 gen. 1)

We gaan eens kijken......
Het blijft lastige materie voor mij zeg!

[Douwe84]

Herkenbaar

[dre]

Even een vraag,want ik snap er geen reet meer van......

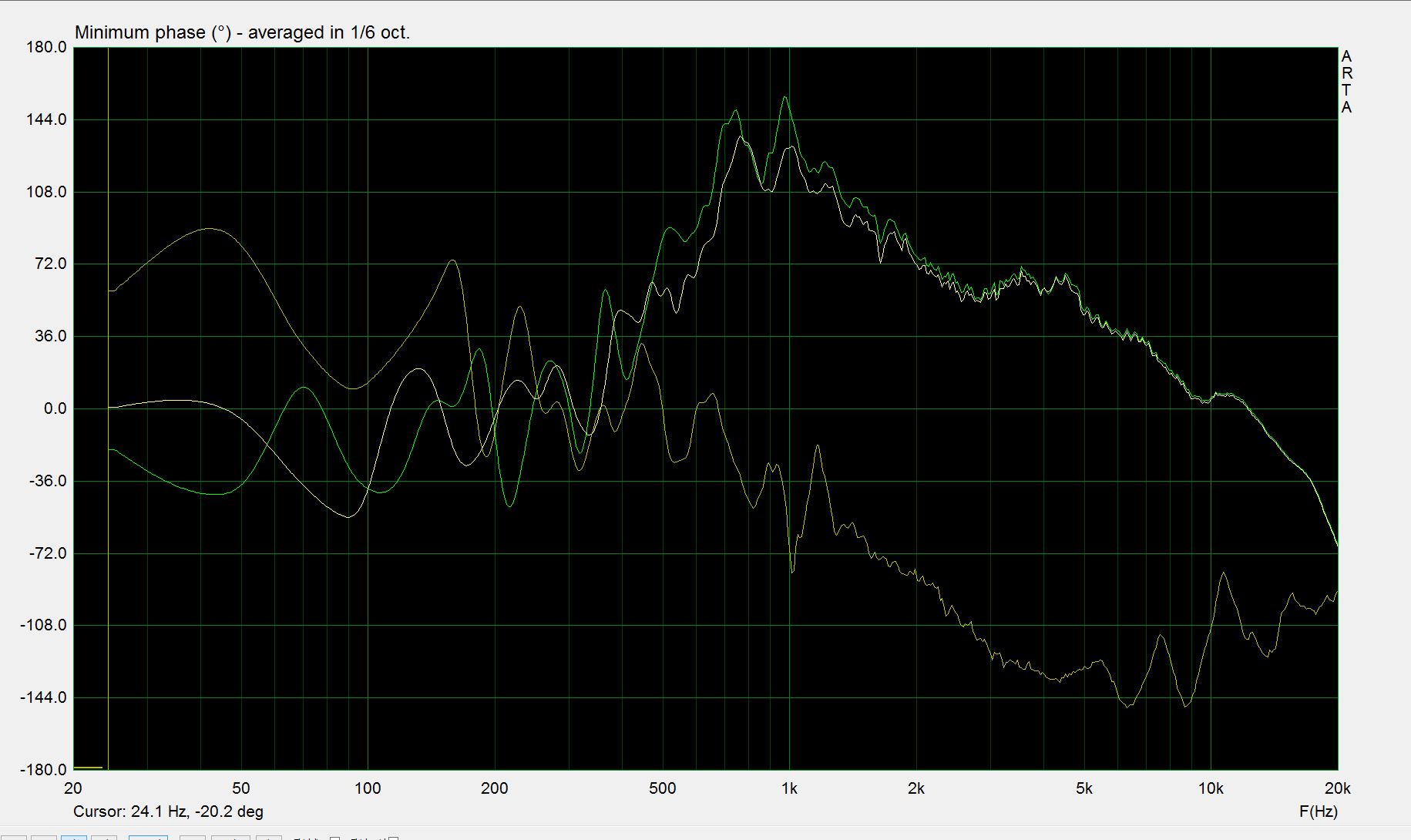

Hier zie je de fasemeting.
Onder aan zie je de woofer,bovenaan de tweeter.
De groen is de tweeter omgepoold,dan zou de curve toch heel anders moeten zijn?

[dre]

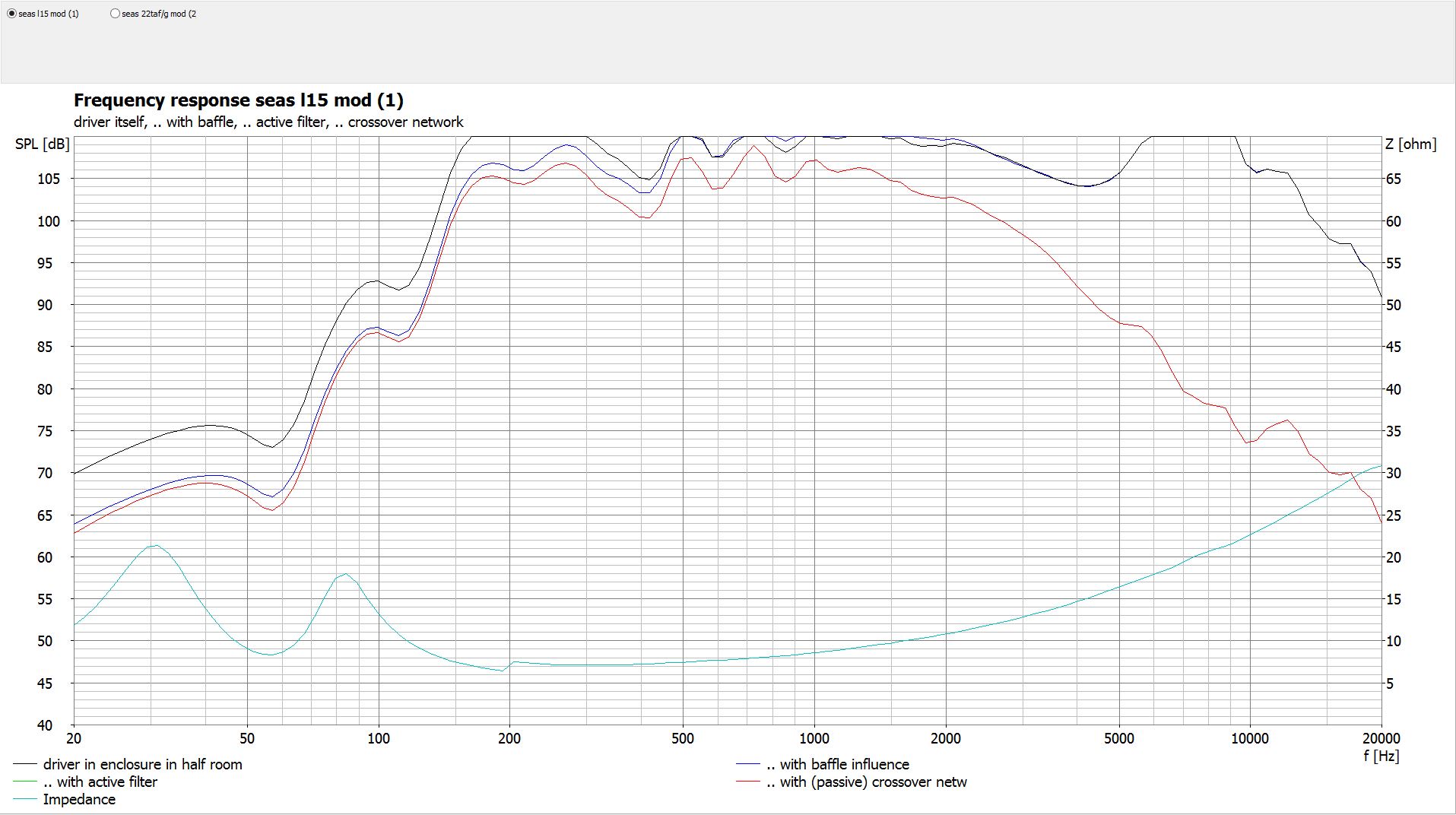

Hier hetzelfde maar dan in de simulatie:

De gestippelde groene lijn is in fase.

[dre]

Zo kunnen we nog wel even doorgaan:

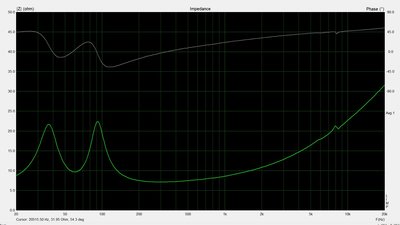

Gemeten impedantie en ingevoerde impedantie.

[OWC]

Zo kunnen we nog wel even doorgaan:
Gemeten impedantie en ingevoerde impedantie.



Wat is de vraag precies?

Waarom de impedantie pieken niet helemaal kloppen?
Dat heeft te maken met verliezen in de kast, dempingsmateriaal (!), koppeling van de woofer en de BR-poort.

[dre]

Dus dat is normaal?

En dat de fase niet kantelt als je die omkeert ?

[ds23man]

Minimum phase wordt berekend uit de FR respons.

[OWC]

Dus dat is normaal?

En dat de fase niet kantelt als je die omkeert ?

Kantelt?
Hij schuift toch gewoon netjes 180 graden op?

[dre]

Nee,de onderste is de woofer.

[OWC]

Nee,de onderste is de woofer.

Oh zo, het was even een zoekplaatje.

Ja, dan is er iets niet helemaal goed met omschakelen, of je referentie klopt niet.

[ds23man]

Dre is aan het meten met minimum phase in Arta, dus geen absolute fase. De minieme fase wordt berekend uit fr respons en is gespeend van elke vorm van de absolute fase. Vandaar dat er niets veranderd in de meting door ompoling.

[jeroen_d]

Ja dre had ik je toch al gezegd, niet naar de minimum phase kijken!

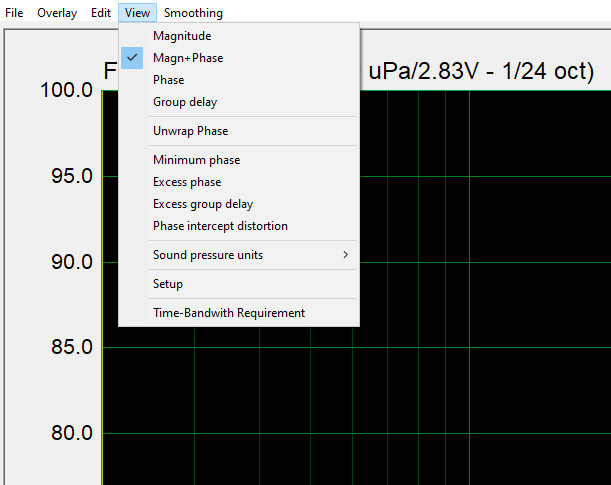

Check dat er geen vinkje bij minimum phase staat.

[dre]

Na de nodige meetfrustraties heb ik het filter waar we tot nu toe op uit kwamen maar eens in elkaar gezet......

Tja......
Dat klinkt wel heel erg lekker zeg!
Nog even een paar uurtjes luisteren en dan maar eens meten....

[dre]

En nog steeds tevreden......
Helaas moet ik nu wel wat aan gaan passen aan de filtercomponenten,want met de huidige ga ik het budget niet halen........
Hopen dat de balans nu niet om zeep gaat......

[jvenema]

Sterkte met het puzzelen!

[dre]

Tja......
Inleveren is nooit leuk.

Even testen welke plek de minste invloed heeft.

[AatV]

En nog steeds tevreden......
Helaas moet ik nu wel wat aan gaan passen aan de filtercomponenten,want met de huidige ga ik het budget niet halen........
Hopen dat de balans nu niet om zeep gaat......

Ach, misschien gaat een gladde elco je wel verrassen!

groet,
Aat

[Barry2001]

Hoe dan ook: goed bezig
