Stabiliteit en dergerlijke zie je alleen via openloop simulatie.
Simpelste variant die effektief iets nuttig weergeeft is :
- Bepaal de hoeveelheid gain je amp heeft => 20 log Vout/Vin

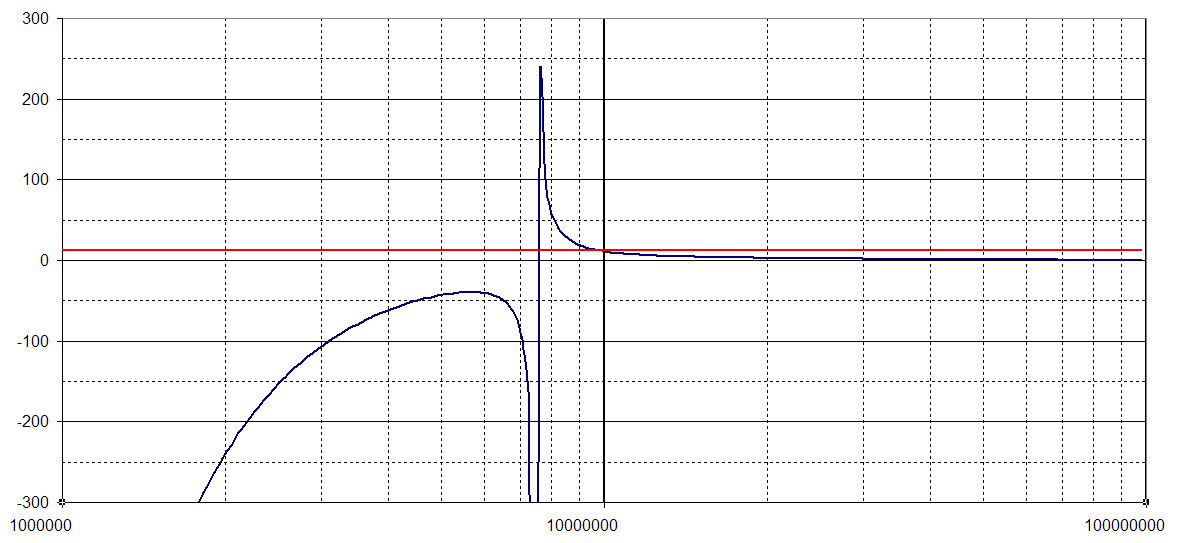

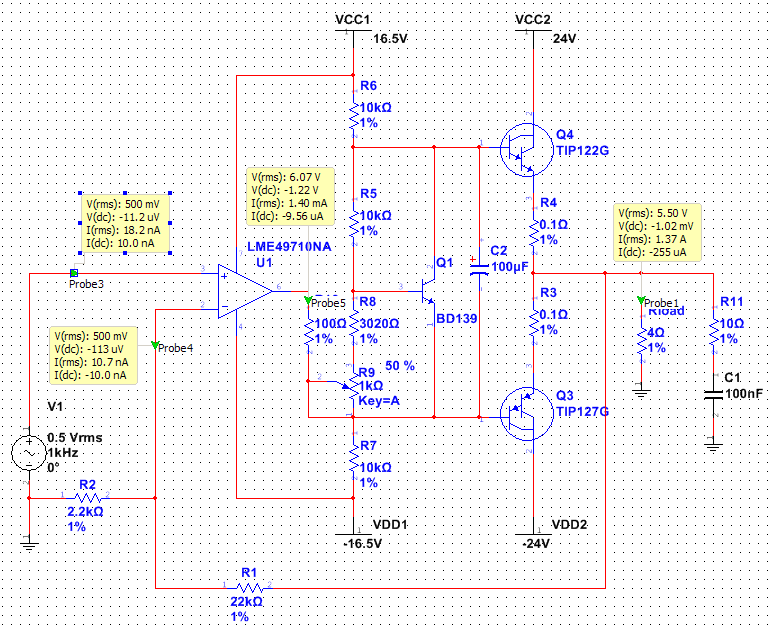

- In je schema volgende netten bepalen , plaats een + aan de niet inverterende ingang , een - aan de inverterende uitgang, en out aan de uitgang

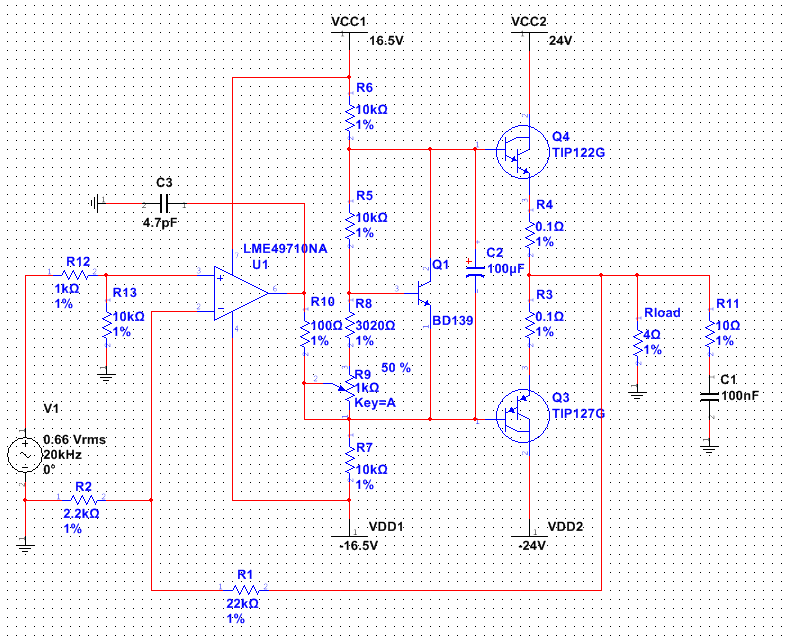

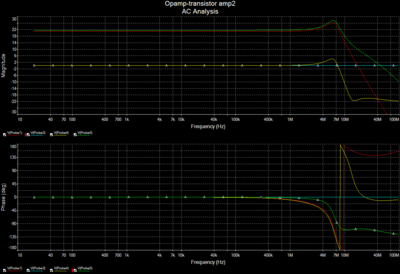

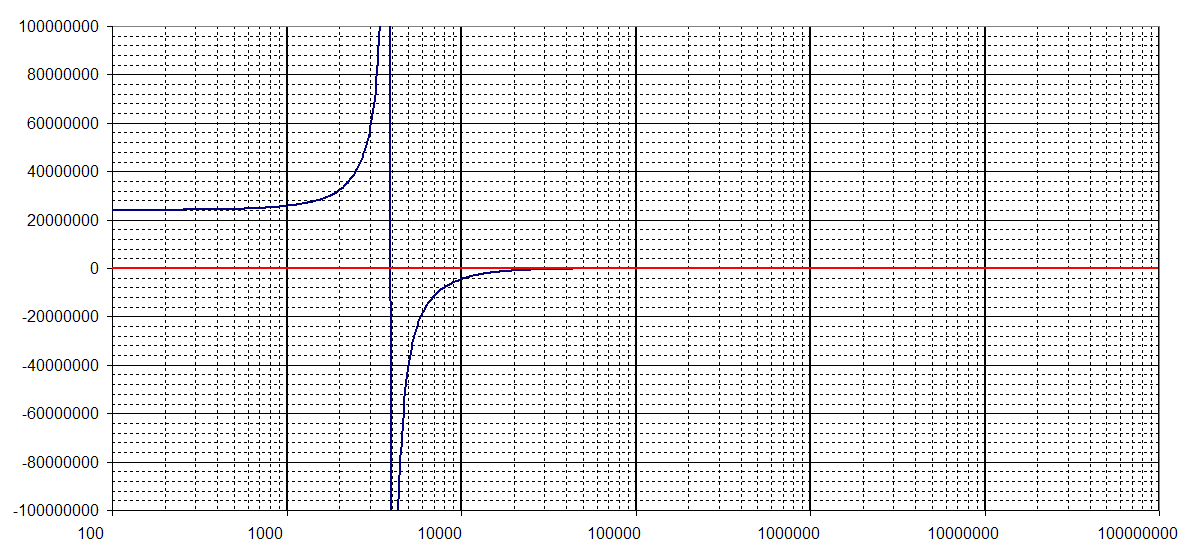

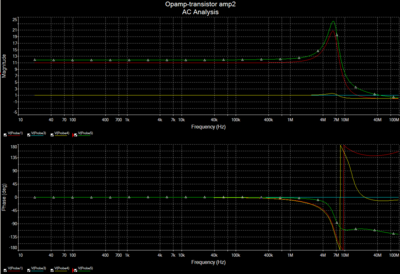

- Plot deze 3 in een Ac analyse van 1Hz tot 1GHz
- Maak van 1 van de signalen volgende bewerking V(out) / ( V(+) - V(-) ) , verwijder de rest
- Waar deze grafiek nu de hoeveelheid gain ( punt1 ) doorkruist is het punt van belang, dus waar de grafiek tot ?dB is gezakt.
- Bij dit punt lees je de fase af, deze waarden zal ergens tussen de 0° en -180° liggen, bij -180° heb je geen tegenkoppeling niet meer maar meekoppeling en heb je een oscilator. Een gezonde waarde hier is tussen -90° en -135°, dan heb je nog een phase marge van 45°.
( -90° is trouwens beter dan -180° mocht je het tot op heden nog niet beseffen )
- Zorg ook voor een vrij constant alfopen van deze openloopgain, zo min mogelijk bulten en dalen.
Als dit chinees is, meer boeken lezen ivm versterkers dan lezen op het internet, gaat namelijk sneller
Omdat meten is weten, en gokken is ... naja, tijd verliezen.
mvg Rudy, hij die het standpunt van Peter eigenlijk wel begrijpt
.
