Buizenvoorversterker "De Kannibaal"

[Walt]

Dat is zeker niet duur te noemen voor zo'n frontplaat.

Groetjes Walter

[ray5150]

Even over de koppelcondensatoren.
Ik twijfel tussen de aanschaf van Obbligato Premium en Audyn Cap Plus.

Bij de test van Tony G. kwam de Obbligato heel goed naar voren, (de plus trouwens ook...) welke moet ik nou kiezen? ze zitten allebei in dezelfde prijsklasse. (5 a 10 euro p/s.)

[Arno]

Inhoudelijk heb ik over je projekt vanzelfsprekend niets zinnigs te melden. Maar ik heb wel respect voor hoe netjes je alles aanpakt en uitvoert. Heel ambachtelijk, en dat spreekt me erg aan Hulde

Voor dat geld zou ik zeker zo'n frontpaneel bij Schaeffer bestellen. Dat maakt het natuurlijk helemaal af als kroon op je werkstuk. Moet er dan nog een plexiglas ruitje in dat front?

[ray5150]

Inhoudelijk heb ik over je projekt vanzelfsprekend niets zinnigs te melden.

Je hebt tenminste geen last van een gebrek aan zelfkennis...

Maar ik heb wel respect voor hoe netjes je alles aanpakt en uitvoert. Heel ambachtelijk, en dat spreekt me erg aan

Dank, Dank. per slot van rekening heet deze site "zelfBOUWaudio"...

Moet er dan nog een plexiglas ruitje in dat front?

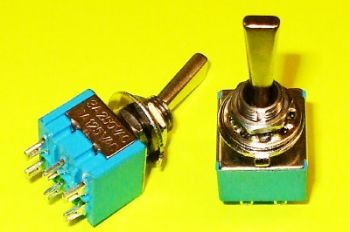

De bedoeling is dat er achter die rechthoekige sleuf een rookglas gekleurd stukje plexiglas komt te zitten, daarin komen dan weer een aantal van deze schakelaars:


[Arno]

Inhoudelijk heb ik over je projekt vanzelfsprekend niets zinnigs te melden.

Je hebt tenminste geen last van een gebrek aan zelfkennis...

Nou, kijk, wat natuurlijk wel zo is, is dat je bij een dergelijke bifilaire emissie zoals in jouw geval wel je vraagtekens moet zetten bij de temperatuursstabiliteit van de auto-bias. Om maar te zwijgen van de CMRR van de CRD's!

[v-bro]

Inhoudelijk heb ik over je projekt vanzelfsprekend niets zinnigs te melden.

Je hebt tenminste geen last van een gebrek aan zelfkennis...

Nou, kijk, wat natuurlijk wel zo is, is dat je bij een dergelijke bifilaire emissie zoals in jouw geval wel je vraagtekens moet zetten bij de temperatuursstabiliteit van de auto-bias. Om maar te zwijgen van de CMRR van de CRD's!

Arno, met die kennis zou ik me eens over dit fantastische apparaat buigen:
http://www.rane.com/pi14.html
http://www.rane.com/pdf/pi14dat.pdf

Sterker nog, met die kennis kun je er waarschijnlijk ook een bouwen!

[ray5150]

Je hebt tenminste geen last van een gebrek aan zelfkennis...

Nou, kijk, wat natuurlijk wel zo is, is dat je bij een dergelijke bifilaire emissie zoals in jouw geval wel je vraagtekens moet zetten bij de temperatuursstabiliteit van de auto-bias. Om maar te zwijgen van de CMRR van de CRD's!

Arno, met die kennis zou ik me eens over dit fantastische apparaat buigen:
http://www.rane.com/pi14.html
http://www.rane.com/pdf/pi14dat.pdf

Sterker nog, met die kennis kun je er waarschijnlijk ook een bouwen!

Da's gewoon een Exiter die niet zo mag heten omdat dat een geregistreerde merknaam is van APEX....
Alhoewel ik het gevoel heb dat het een hele goede 1 april grap is. hele merkwaardige termen komen er in voor...

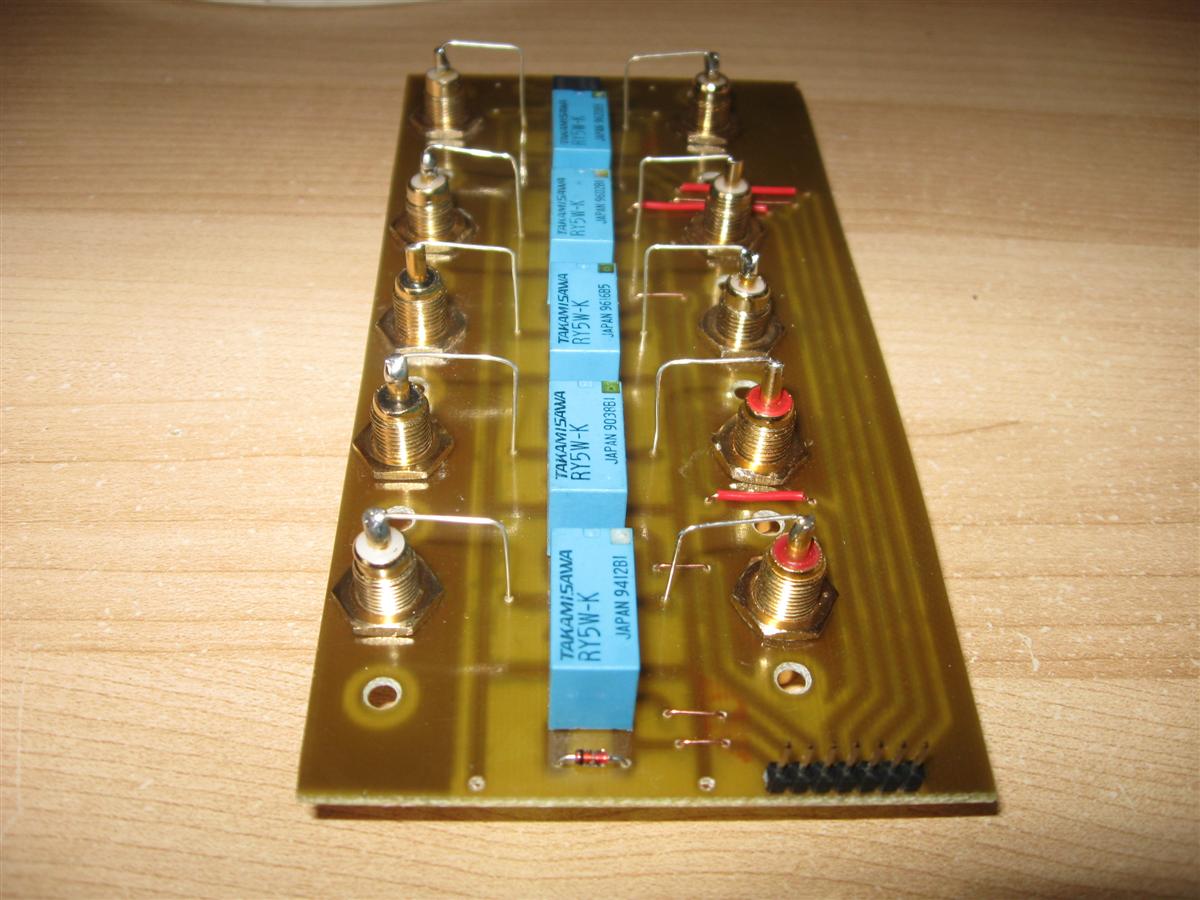

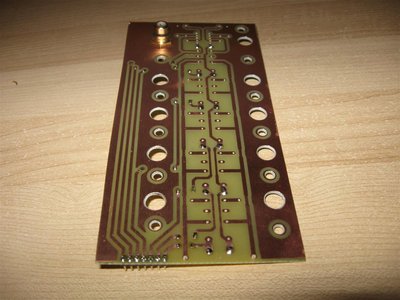

Anyway. poging twee om een busboard te maken. ik schreef eerder dat de pinout van de relais niet klopte. da's nie waar, ik zat de relais verkeerd om in de verkeerde gaatjes te proppen.

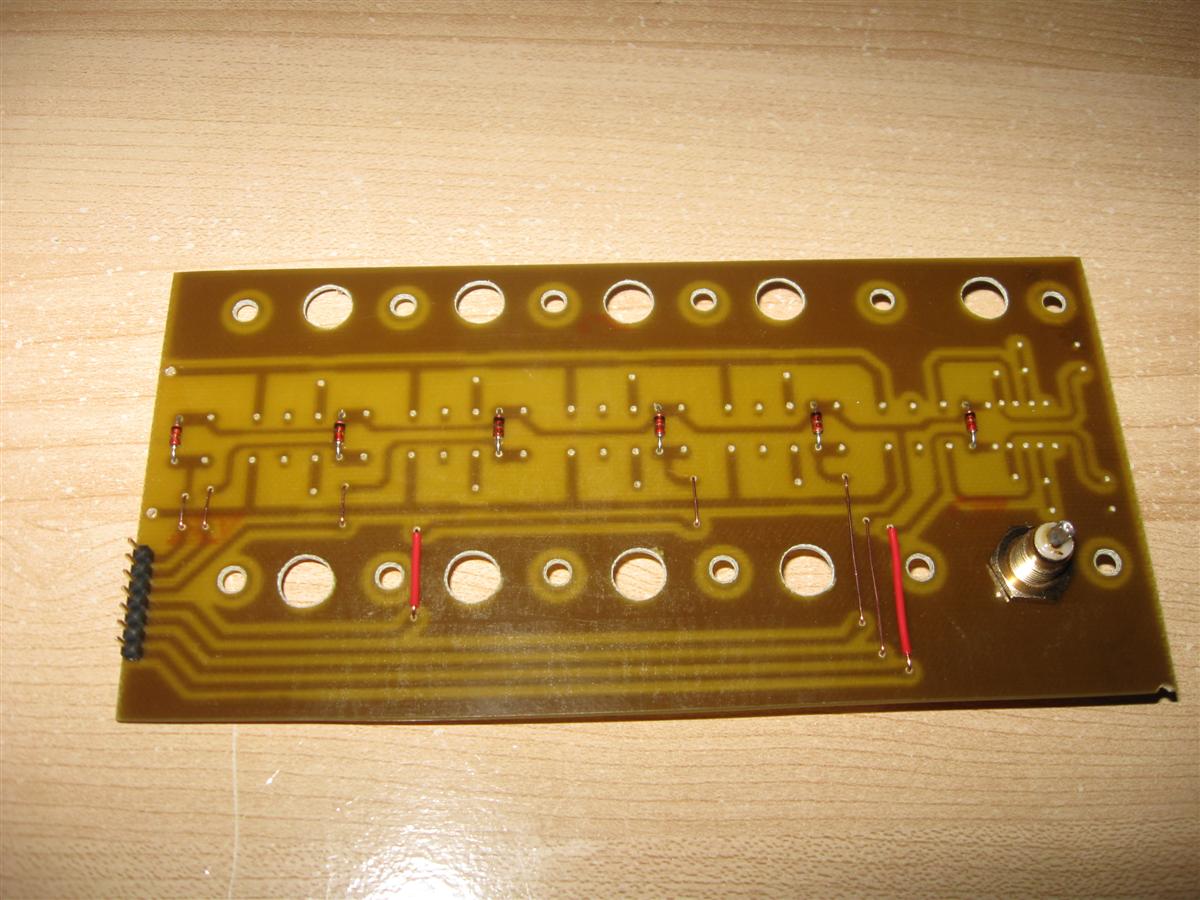

Dit ziet er al een heel stuk beter uit dan versie 1, bredere sporen, langere belichting, sterkere ontwikkelaar, warmere etsvloeistof...
Nog effe en ik begin het te leren...

[v-bro]

Alhoewel ik het gevoel heb dat het een hele goede 1 april grap is. hele merkwaardige termen komen er in voor...

Ik moest zelf de eerste keer ook even kijken, het ziet er in een oogopslag erg overtuigend uit...Maar smiley face XLR's heb ik toch nooit ergens anders gezien!

Dit is ook zo'n toffe:
http://www.national.com/rap/files/datasheet.pdf

Die schijnt geschreven te zijn door een techneut bij Signetics die de onkunde van de verkoop afdeling zat was en heeft deze op de site gezet tot er toch wel rare vragen over gesteld werden door 'klanten'...

Even over de koppelcondensatoren.
Ik twijfel tussen de aanschaf van Obbligato Premium en Audyn Cap Plus.

Volgens menig ander is Mundorf helemaal te gek. Ik heb het zelf niet zo met die exoten, ik hoor soms wel verschil , maar ben toch wel gauw tevreden met mooie kleine AVX polyester condensatoren.

Print ziet er zeer goed uit trouwens!

[ray5150]

Volgens menig ander is Mundorf helemaal te gek. Ik heb het zelf niet zo met die exoten, ik hoor soms wel verschil , maar ben toch wel gauw tevreden met mooie kleine AVX polyester condensatoren.

Ja, Mundorf, maar dan zit je al gauw in een heel andere prijsklasse, vooral bij de "alu/tin/zilver in olie" types. het kan altijd beter. (en duurder)
Ik vind 5 a 10 euro toch wel genoeg voor een condensator, vooralsnog..

Waar haal je die AVX vandaan, geef 'ns een link?

[v-bro]

Ik meende dat het AVX waren, bij mij op werk liggen ze gewoon op voorraad. Ze zijn in elk geval blauw, dus zouden ook Epcos kunnen zijn:

http://nl.farnell.com/epcos/b32522c1105 ... dp/1200741

Hier zitten ze rechts in het uitgangsfilter:

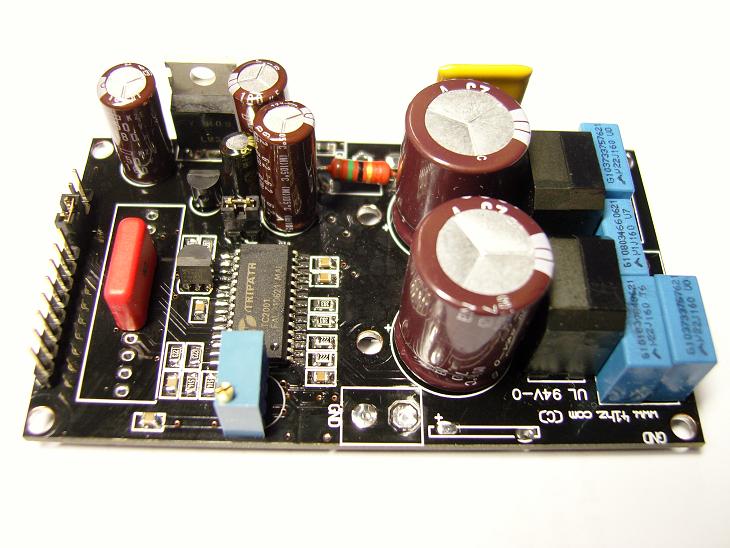

[Jan Deckers]

Hi,

je zou ook de ampohm koperfolies kunnen gebruiken (0.47 moet genoeg zijn) of die mooie russische olie c's allebei te koop in Schagen bij AE.
Jouw potmeterprint heb ik ook, en ook ik heb de potmeter er af gesoldeerd....maar meten vervangen door een gemotoriseerd TKD (zowel bij Ae als bij Acoustic-dimension te koop). MAar dat kun je altijd nog als mod. later doen. Ik heb het 2 keer gedaan in voorversterkers en beide keren een grote verbetering.

Succes ermee

[RobertD]

Die Ampohms heb ik op de open dag van AE gehoord en vond ik verreweg de beste prijs/kwaliteitsverhouding hebben. Kosten een euro of 7 voor de 0,47uF uitvoering.

[ray5150]

Helaas, die TKD potmeters zijn veeeels te duur voor mij, ik hou het wel gewoon bij de ALPS. ben ik ook heel tevreden mee.

Die Ampohm condensatoren zijn wel intressant, ja, het overwegen waard.
Welk type uit de lijst zouden jullie adviseren? die koperfolies zijn 18 euro voor de 0.47 uF, dat vind ik (helaas) te veel geld.
http://www.ae-europe.nl/condensatorlijst%20ampohm.htm

[ray5150]

En die is ook weer klaar...

[meanman64]

Ray,wat betreft de Mundorf caps het is niet altijd een verbetering als je er deze insteekt.Mijn broer wou ook eens een buizenamp upgraden met Mundorf caps ik dacht dat het de silver-oil waren.Ze waren er net zo snel weer uit dan dat ze er in zaten.Hij hield namelijk niet van de sound zo zie je maar testen zou ik zeggen.

[v-bro]

Ray,wat betreft de Mundorf caps het is niet altijd een verbetering als je er deze insteekt.Mijn broer wou ook eens een buizenamp upgraden met Mundorf caps ik dacht dat het de silver-oil waren.Ze waren er net zo snel weer uit dan dat ze er in zaten.Hij hield namelijk niet van de sound zo zie je maar testen zou ik zeggen.

Dit spreekt boekdelen, ik had zo'n zelfde ervaring met menig exotische condensator. Je moet gewoon luisteren. Mijn ervaring is dat het niets met de prijs te maken heeft in elk geval....

[595ss]

De koperfolie ampohm's zijn uitverkocht bij AE, de producent is over de kop...

[ray5150]

Oh? Spijtig....maar op hun site is daar anders (nog) niks over te lezen....
http://www.ampohm.co.uk/Default.aspx

Dan denk ik dat ik voor de Obbligato's ga, ik moet toch langs AD voor een paar draaiknoppen.

[595ss]

Na juni vorig jaar is er ook niets meer aa de site veranderd, erg vreemd voor een (goede) nieuwe naam in condensatorland

[ray5150]

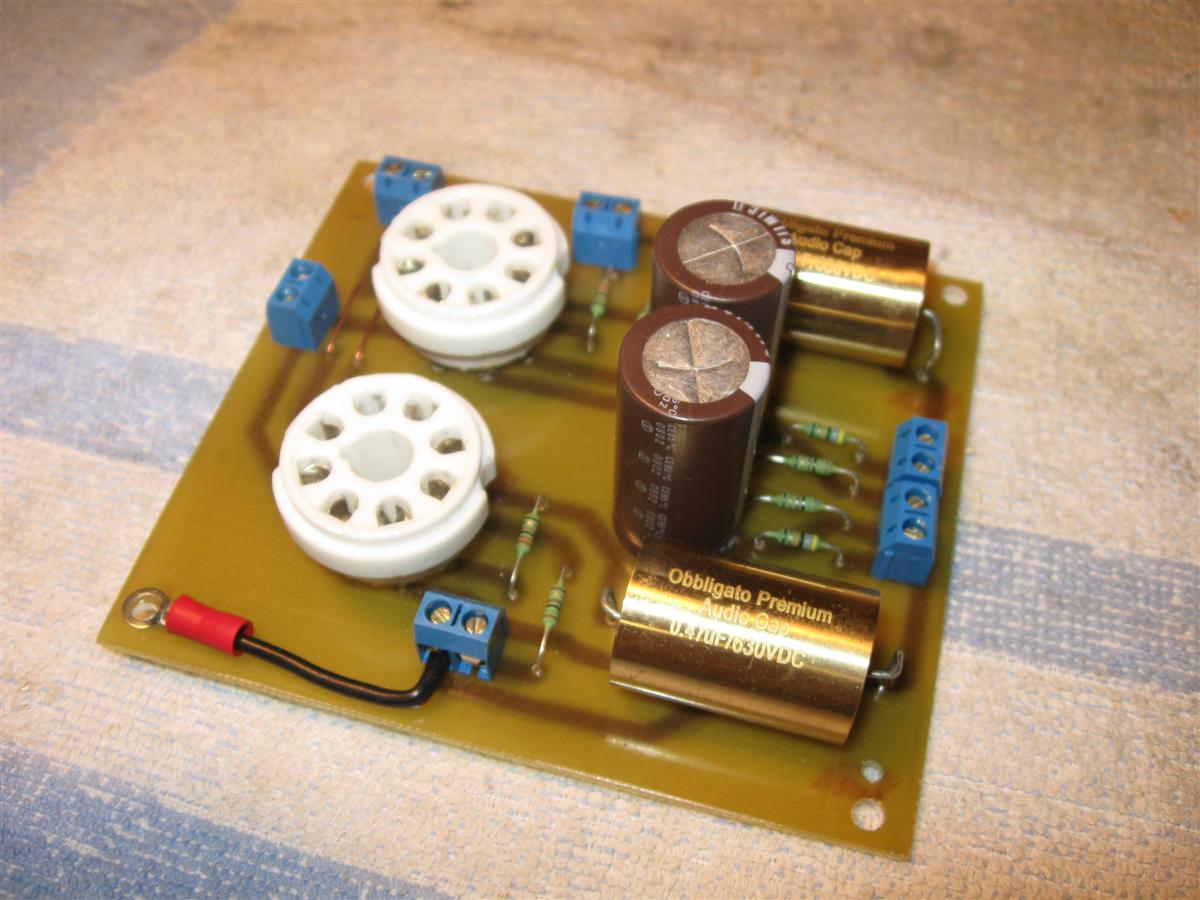

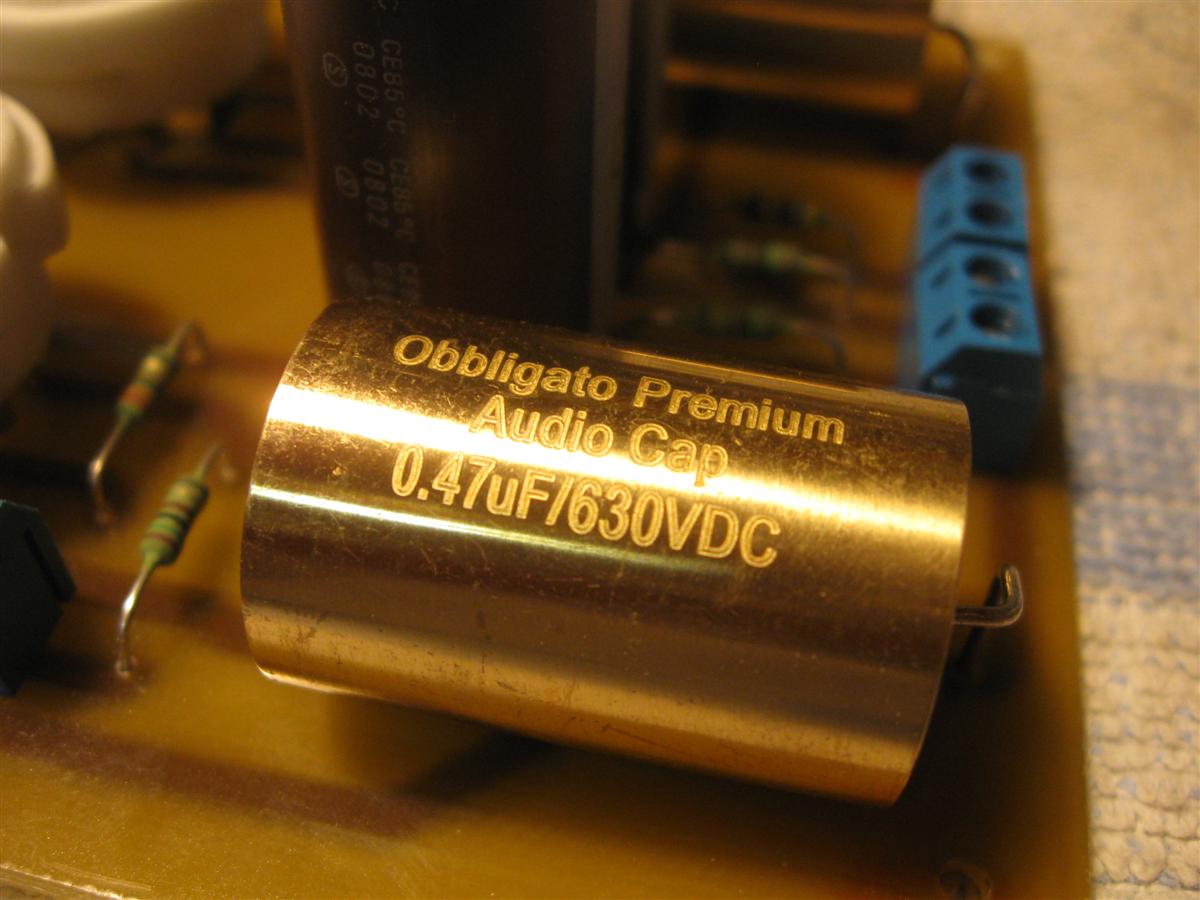

Het zijn de Obbligato's geworden:
(Ik ben benieuwd hoe dat gaat klinken...)

Ik kwam onlangs in een discussie met Pjotr terecht, over het gebruik van de blauwe miniatuur tuimelschakelaartjes om netspanning te schakelen.
Ik zat nogal in dubio, omdat ik perse vanwege het uiterlijk zo'n schakelaar wil toepassen., want net zoals het AR voorbeeld.
Echter hecht ik ook waarde aan veiligheid. dus een beetje nadenken en tekenen en ik kwam op dit uit:

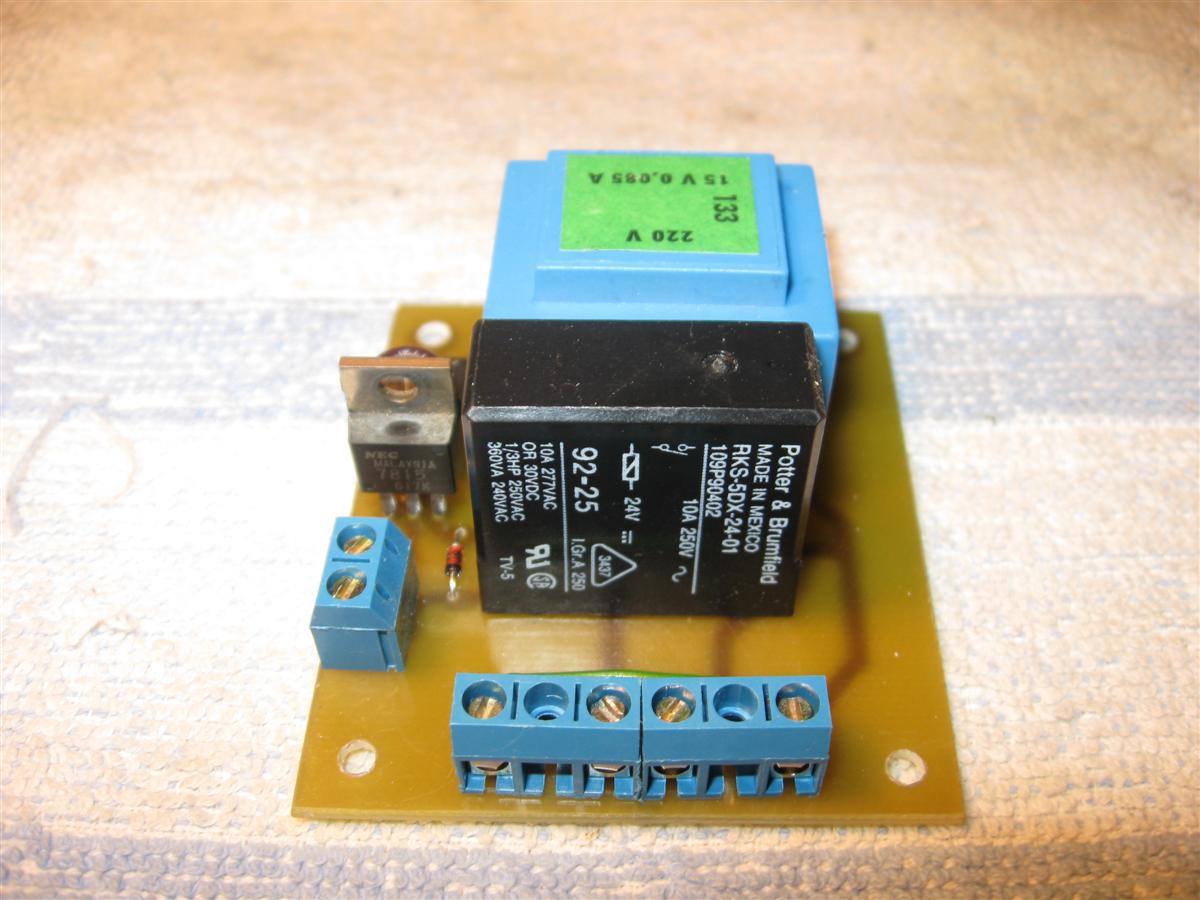

Het werkt heel simpel, het trafootje heeft continu netspanning, gelijkrichtertje, 78nogwat, tuimelschakelaar en een relais dat op zijn beurt de netspanning doorschakelt naar de hoofdtrafo.
De kruipafstand tussen fase en nul heb ik op 8 mm kunnen houden, lijkt mij dus redelijk veilig.
vooralsnog geen problemen mee ondervonden...

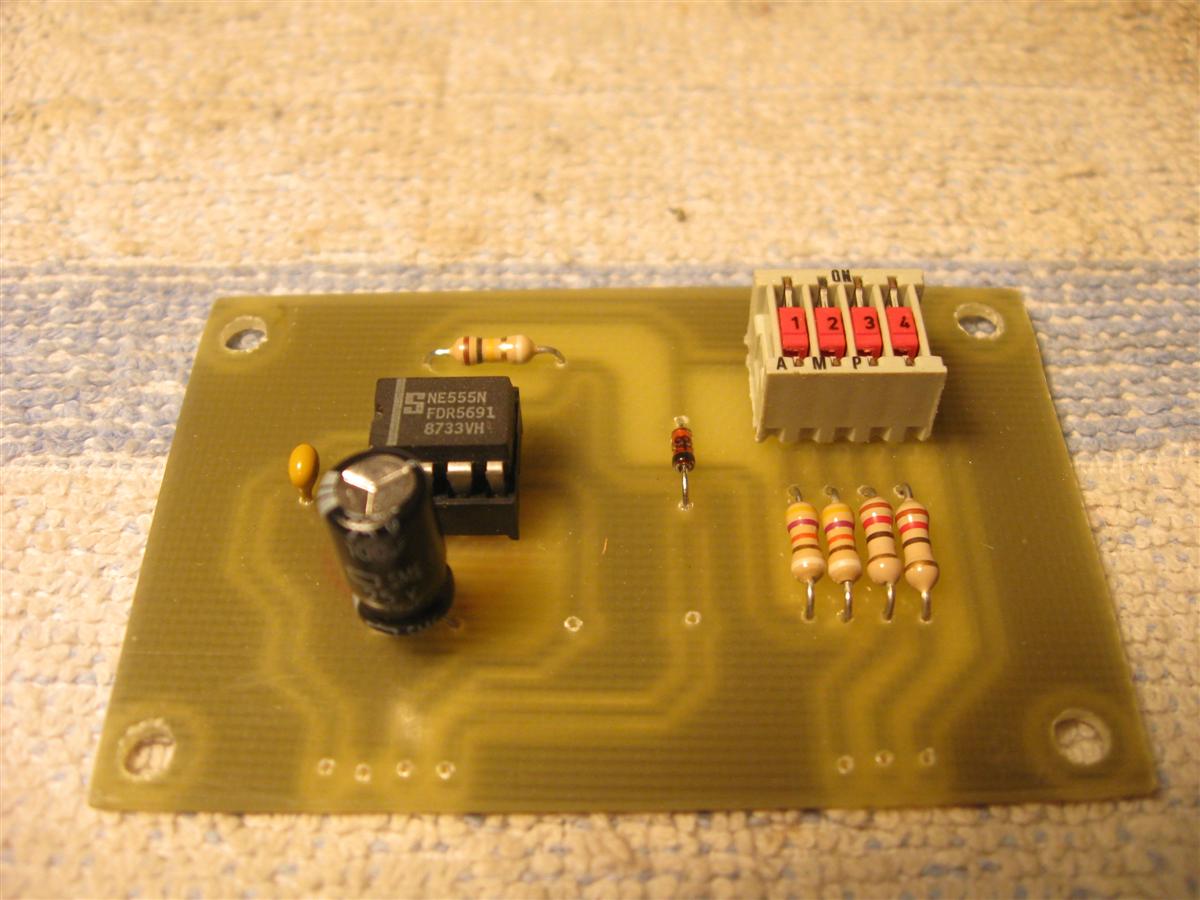

en een inschakelvertraging die het uitgaande signaal 10 seconden vertraagd. (dankje b-force!)
DIP switch 1 en 2 kan ik wat met de vertragingstijd spelen, DIP 3 en 4 zijn ervoor om de optie instellingen van de rc volume controller in en uit te schakelen.

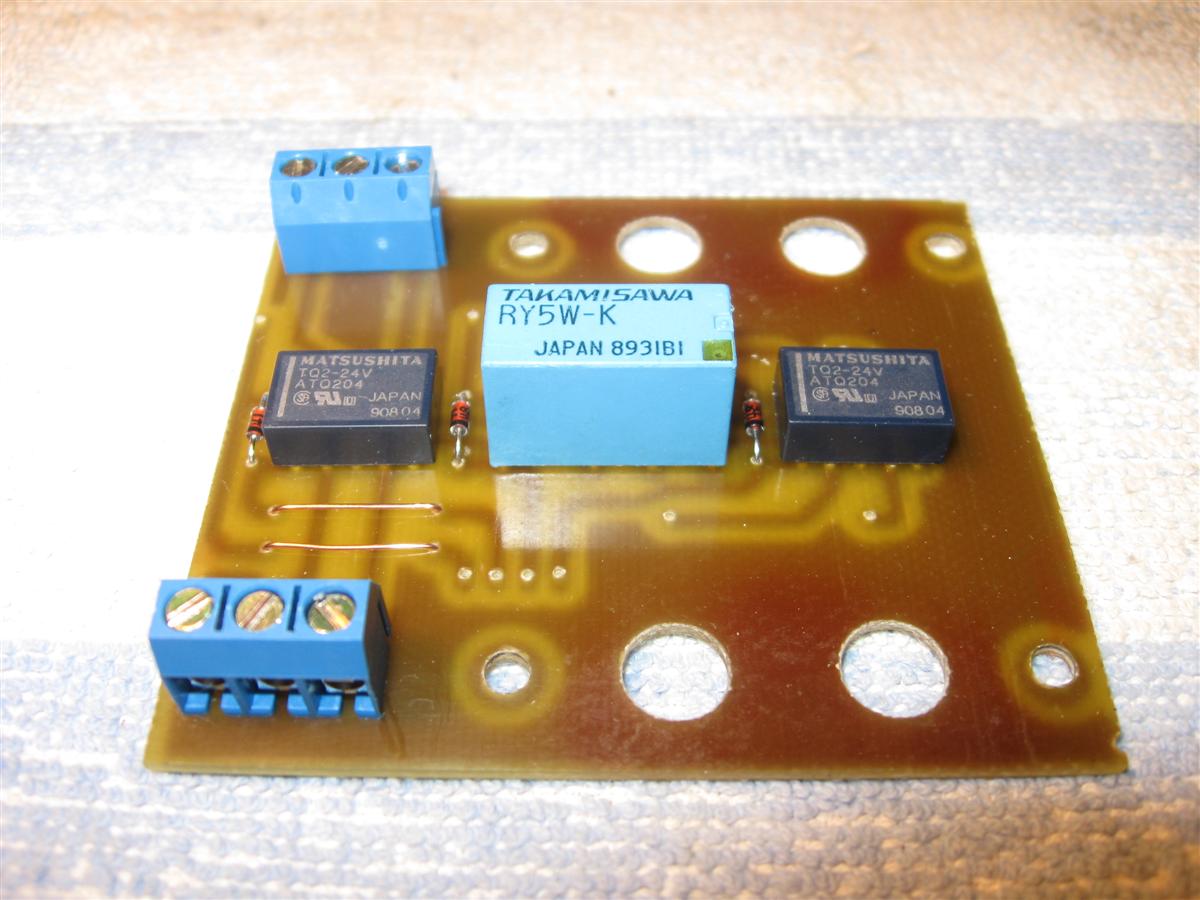

En een uitgangs printje met drie relais. van links naar rechts: actief-passief, inschakelvertraging, en uitgang A of B. (eindversterket of hoofdtelefoon versterker.)

[ray5150]

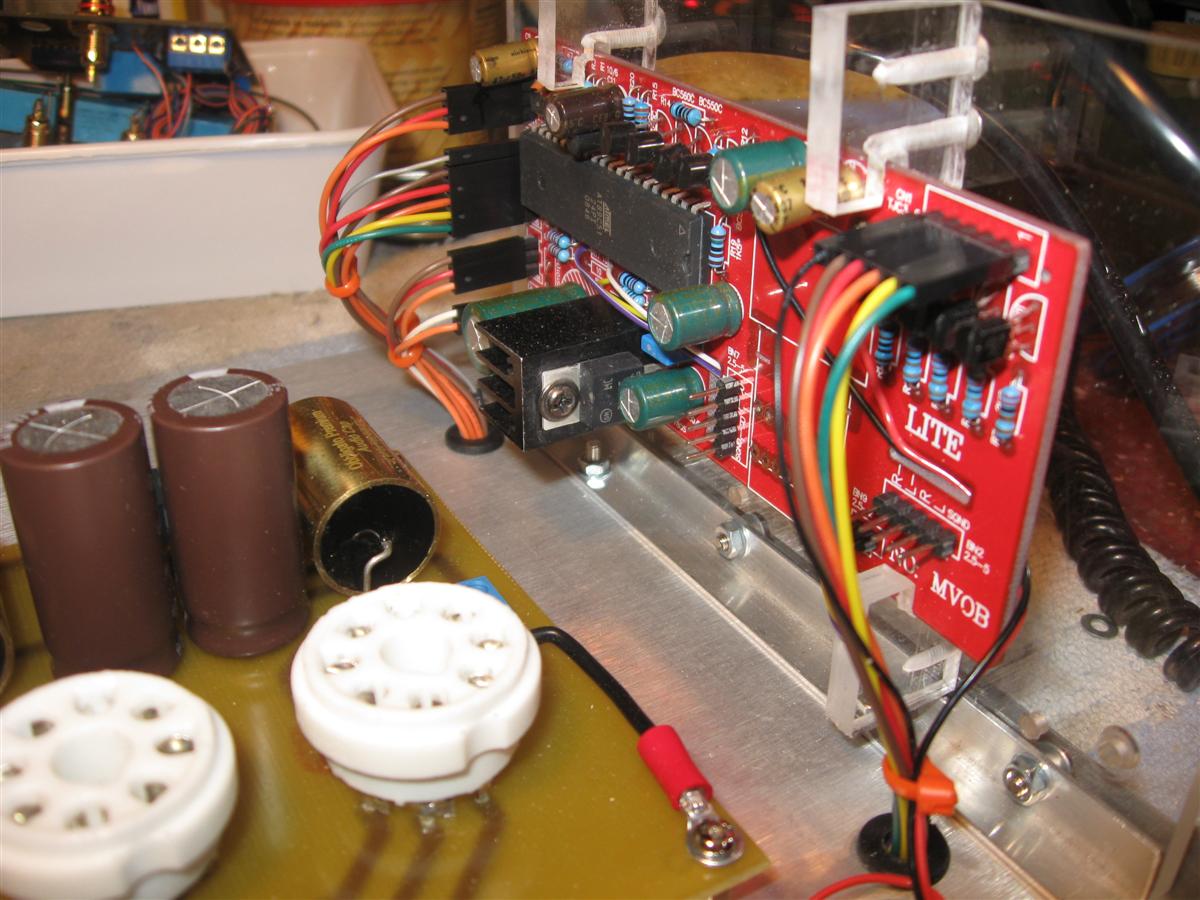

De bekabeling van de RC volume controller:

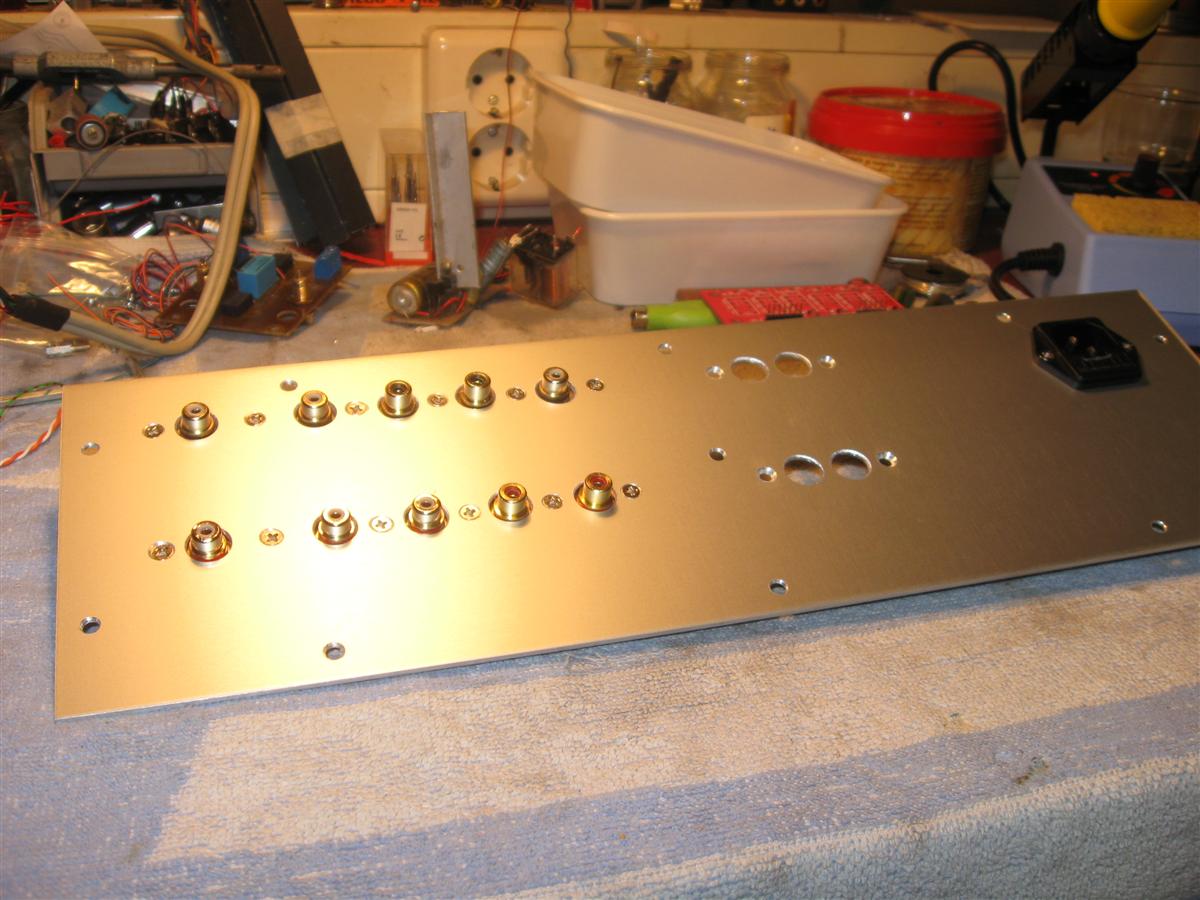

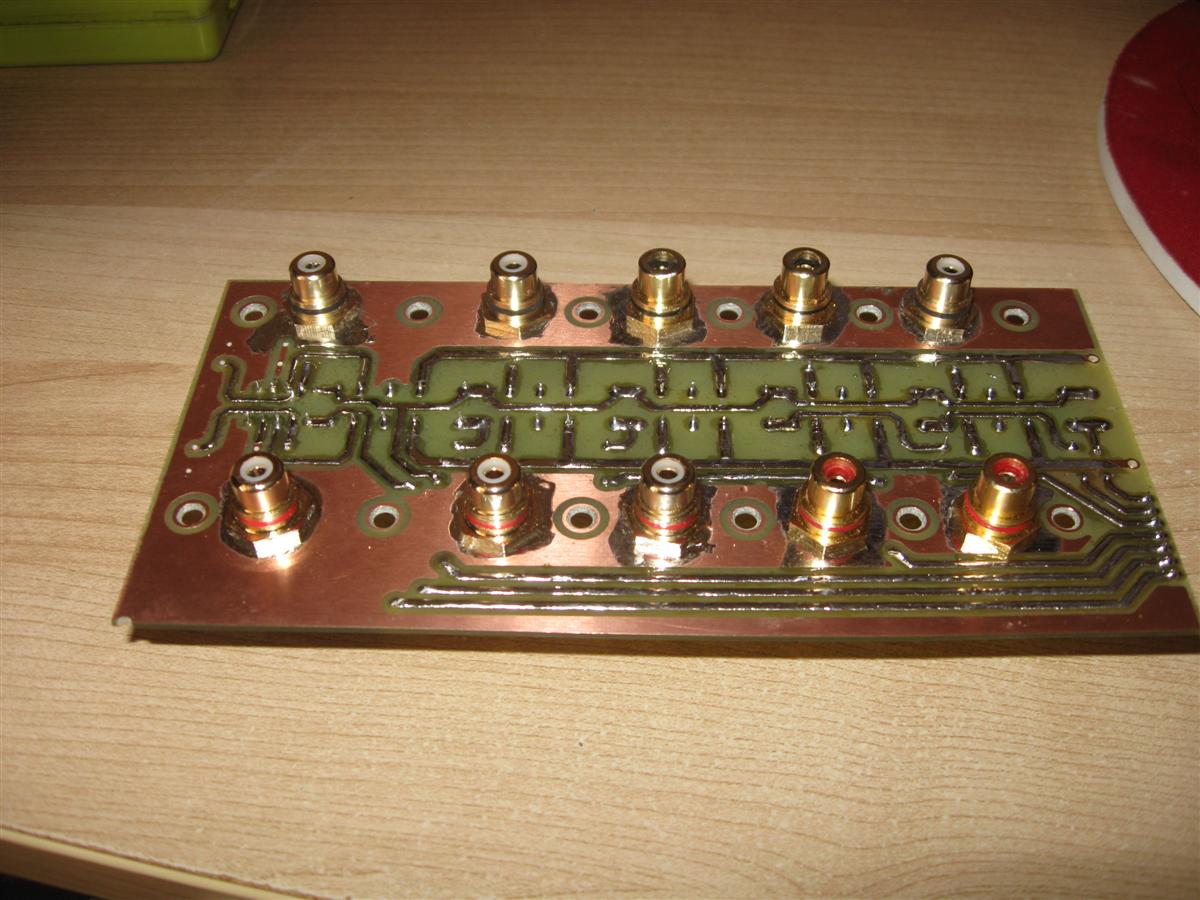

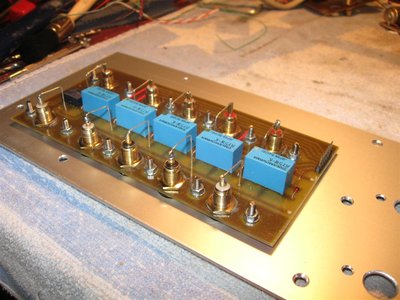

Gaatjes boren en passend maken van het RCA busboard:

[mischa72]

Mooi hoor!

[Barry2001]

Mooi Ray! Ik volg het topic met belangstelling, heb met de groupsbuy ook zo'n setje gekocht. Maar comlimenten, ziet er allemaal goed uit zo.

[RobertD]

Was het maar alvast mei.... deze wil ik echt van dichtbij zien...

Mijn nominatie voor versterker van het jaar 2010 gaat nu alvast naar Ray.
Dit wordt allemaal zo goed uitgedacht en netjes opgebouwd. Echt leuk om te lezen.

[gervenja]

Dit is dus echt heel leuk aan het worden, moet toch eens printjes leren maken dat maakt de diy nog leuker.
