Jaren terug ben ik op t zelfbouwaudio forum terecht gekomen omdat ik toen een Soekris DAM ladder DAC had. Elke keer weer geweldige hulp gehad en ik had toen het idee om wat terug te doen in een bijdrage hoe het toen geworden was. Dat is er toen niet van gekomen omdat m'n schoonvader toen erg ziek werd en uiteindelijk is overleden. De hele audio hobby heeft toen een tijd op z'n gat gelegen.
Vorig jaar begonnen met bouwen van een Digitale frontend in de vorm van een aantal prints van Ian Canada en een raspberry pi

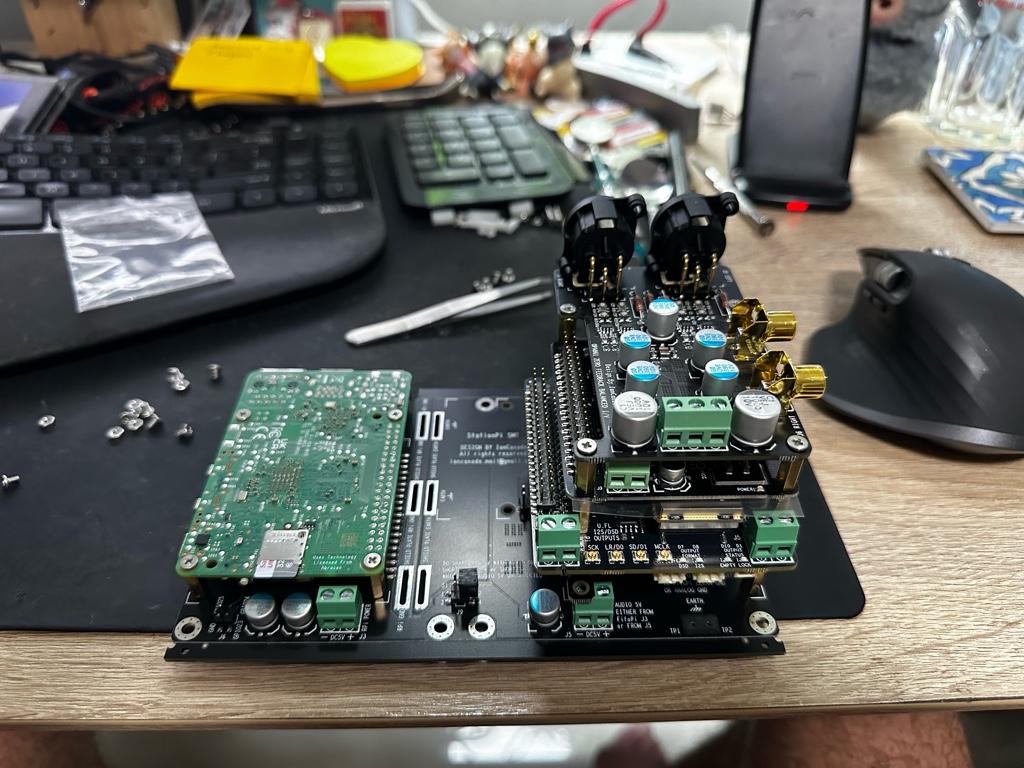

kort samengevat is het een centraalboard waar de pi op komt links en rechts een stapel met audio reletateerd spul, de beide helften zijn galvanisch gescheiden
De volgende onderdelen;
* Centraalboard met mogelijkheid voor voeding van pi separaat met overige boards.
* FifoPi Q7II Flagship I2S/DSD/DoP FIFO with isolator, re-clocker and ultra-low-phase noise XOs
* ES9028Q2M DAC HAT; DA Converter zonder output stage
* Controller voor reclocker+DAC
* OPA861 zero feedback balanced I/V board; output analoog board
* LifePO4 Mini 3.3V Battery Power supply
* Installatie materiaal, incl. afstandbusjes en coax U.FL connector
* LiFePO4 batterijen
* Aluminium kastje met een gevreesd gat als venster voor t display

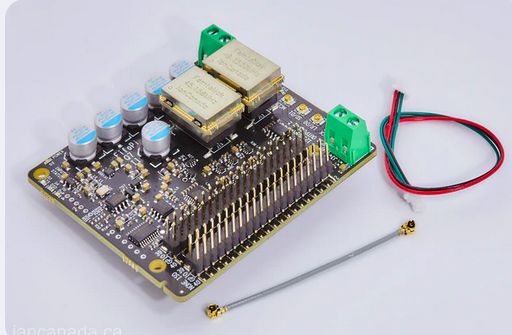

Centraalboard zorgt dat de pi onafhankelijk van de rest gekoppeld wordt, ook fysiek.Fifo board is t mooiste wat hij verkoopt en hij is hierin vooral gespecialiseerd dus hier kan ik de meeste winst halen, hieronder de technische eigenschappen in Engels voor de geinteresseerden.
De DAC is een apart board met de professionele ESS 9028Q2M chip die geheel volgens specificaties is geconfigureerd, deze DAC is in Async (normaal) maar ook in SYNC mode te zetten waardoor deze optimaal de clock van de reclock unit volgt. De DAC wordt apart met batterij voeding gevoed evenals de Reclocker. Met de controller kan de SYNC mode ingesteld worden en nog wat andere zaken.
De output stage is ook heel bijzonder, hier wordt een speciale OPA stage gebruikt en een techniek waardoor er erg veel dynamiek is. Zie hieronder de technische details in Engels.
De Lifepo voeding is anders dan wat ik voorheen gebruikt. Deze voeding gebruikt geen software/driver (die ik moeilijk zou kunnen installeren in GentooPlayer) en daardoor geen software invloed heeft, verder draait de voeding volledig onafhankelijk van de input/laadspanning.
Synchronous clock mode for the best possible sound quality
New generation 32bit FIFO engine architecture with 64Mb large FIFO memory
Equipped with well-reputed 1- bit discrete 3 stages low noise re-clockers to ensure so far the best I2S/DSD signal quality. The output I2S/DSD signals are almost perfect in terms of signal integrity
Built-in discrete/optical digital isolators to ensure best isolation performance and lowest EMI leakage
Support I2S input/output up to 768KHz
Support native DSD input/output up to DSD 1024
On board DoP decoder is capable of Raspberry Pi's native DSD playback over GPIO up to DSD256
Programmable delay time from 0.1 seconds to 1 second
The Advanced variable depth FPGA algorithm adjusts the FIFO memory automatically according to the music frequencies to hold same delay time constant across different audio formats and frequencies.
New continuous clock mode makes it possible to keep the current output clocks no change until a new music frequency is locked. This feature can eliminate the pop sound of a DAC to a lowest possible degree at the moment of music start/stop/change even it doesn't have a MUTE control
Supplied with higher grade FemtoMck series 45.1584/49.1520 MHz XO clocks
Equipped with dedicated output connector to control power supplies with SYNC mode

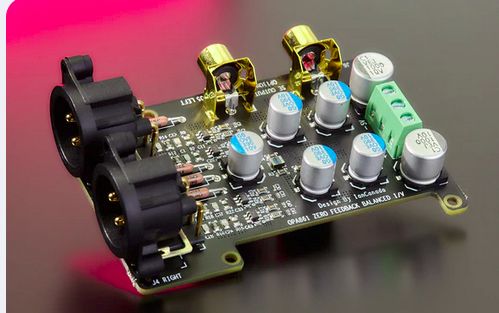

OPA861 is a very special operational transconductance amplifier. It has super-high slew rate up to 900V/us over a wide bandwidth extended to 80MHz. The OPA861's performance is pretty much like a super transistor. In current input voltage output mode with zero feedback, the input impedance can be less than 10 ohms. This very low input impedance (closed to short circuit) and the ultra-high speed make it almost the perfect solution of an I/V converter. Actually, OPA861 chip was confirmed very successful as the SE I/V stage for TDA1541 DAC.
This is the first OPA861 I/V stage running in fully balanced mode. Different from all other active OP amplifier I/V stages, OPA861 I/V is more closed to passive I/V stages such as a resistor I/V or Transformer I/V but with much better dynamic performance.
The sound style is also totally different from a traditional I/V stage. According to my own listing test, it brings the best clarity so far I have experienced. The sound is very detail and at the same time is also very rich. The soundstage is widely open and focused. The music is vivid and dynamic. It doesn't color the music but just makes it more close to the original. I cannot say it is the perfect I/V stage, but I have to say it's the most impressive one.
Deze beschrijving kan ik 100% onderbouwen

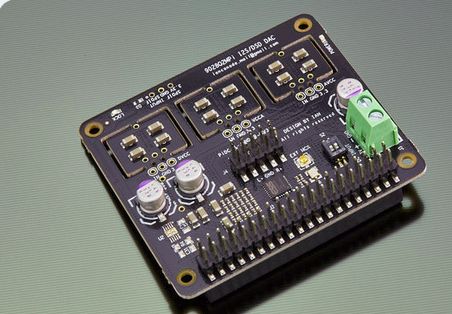

DAC
ES90 2 8Q2M 32bit core RaspberryPi DAC HAT.
Supports u p to 384 KHz 16/24/32 bit PCM, native DSD 512 and DSD 128 via DoP and S/PDIF.
Jumper selectable Asynchronous and Synchronous clock mode.
50 MHz internal asynchronous clock or external synchronous clock range from 22.5792MHz to 98 .3040MHz
Settings controlled by either external ESS controller or possible Linux driver.
To eliminate ground a nd EMI noise, ESS controller or Linux driver operates in isolated mode when used with FifoPi or IsolatorPi I/II
Raw balanced current output enables use of a variety of external output stage solutions, both current to voltage conversion (I/V) or voltage direct modes. Plug compatible external output board available Third party I/V stage boards can be used via adapter PCB.
403 Ohm output impedance provides strong current output
Ready for 3.3V ultra capacitor power supply or LifePO4 battery power supply.
Can power AVCC, DVCC and VCCA separately .
Can automatically switch between PCM, DSD, DoP and S/PDIF
DIY friendly with many modification and upgrading opportunities
Erg mooie DAC, ze hebben ook een dubbel mono, wellicht ooit een upgrade daar naar toe

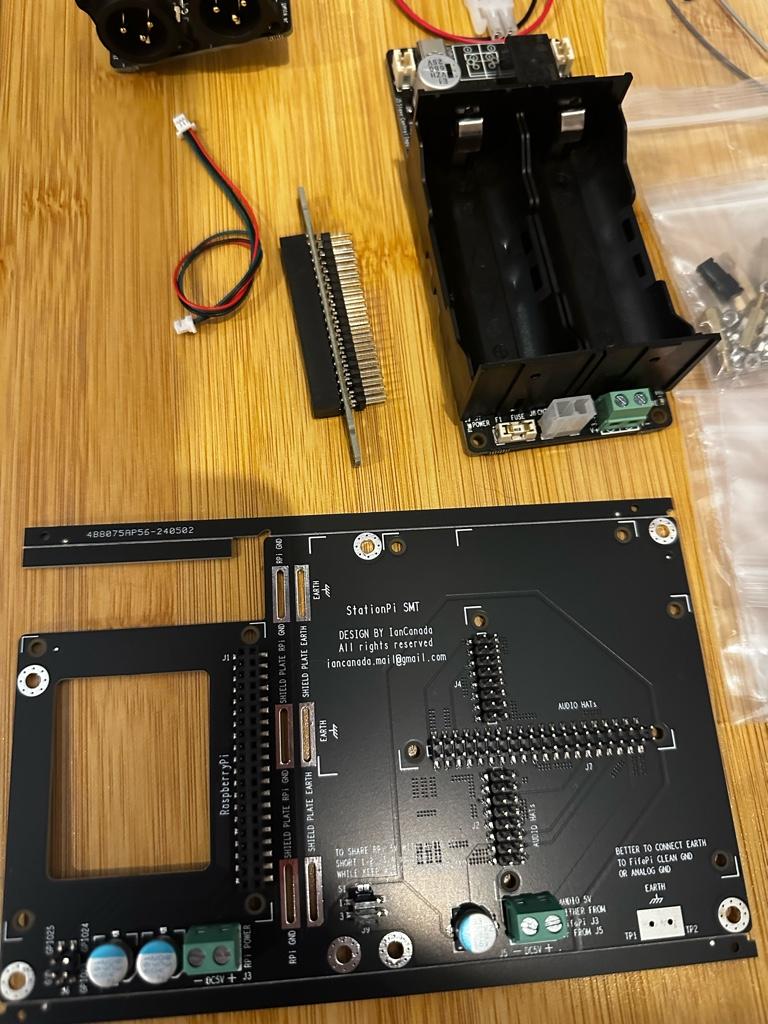

Batterij voeding en centraal board;

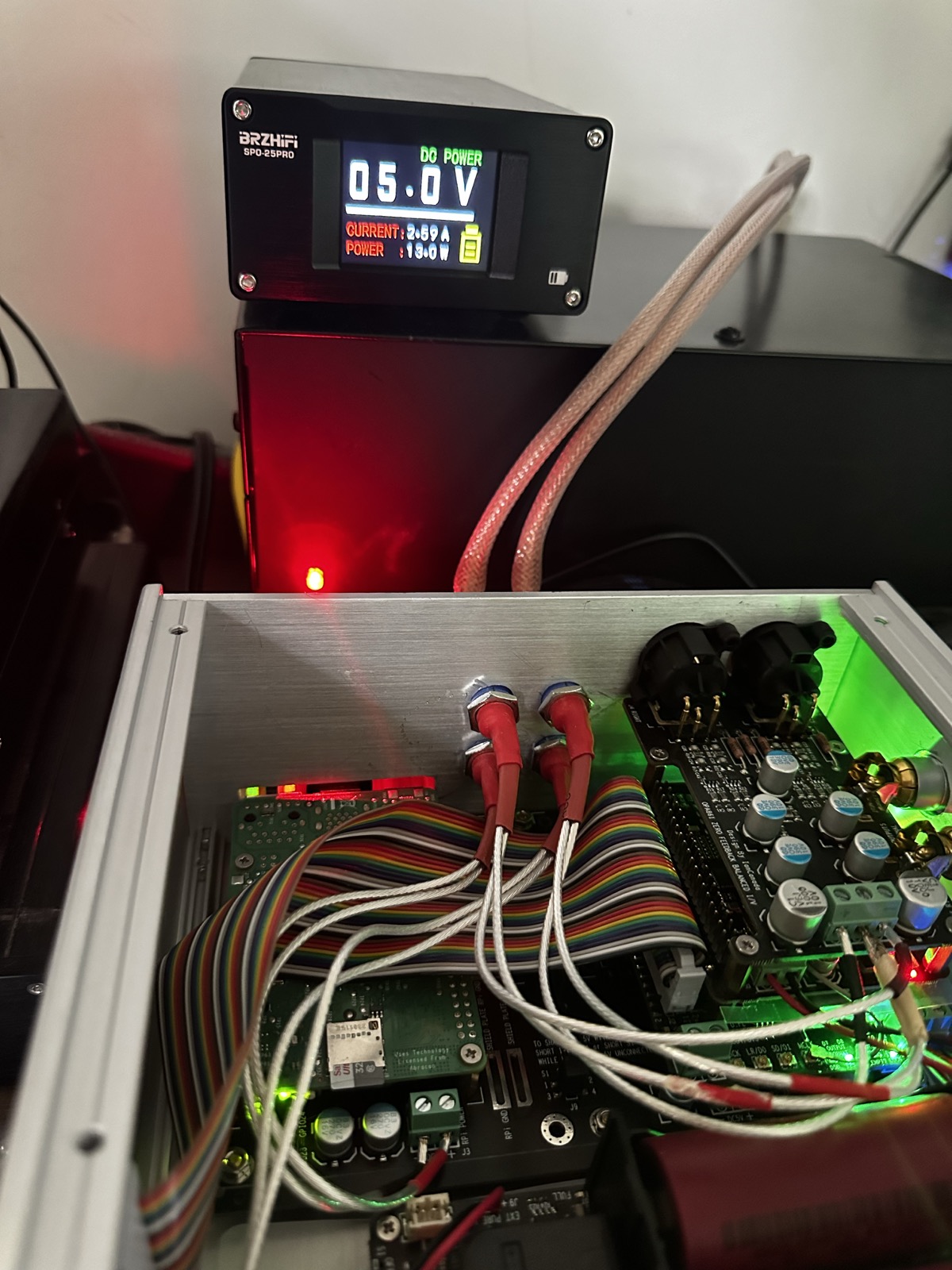

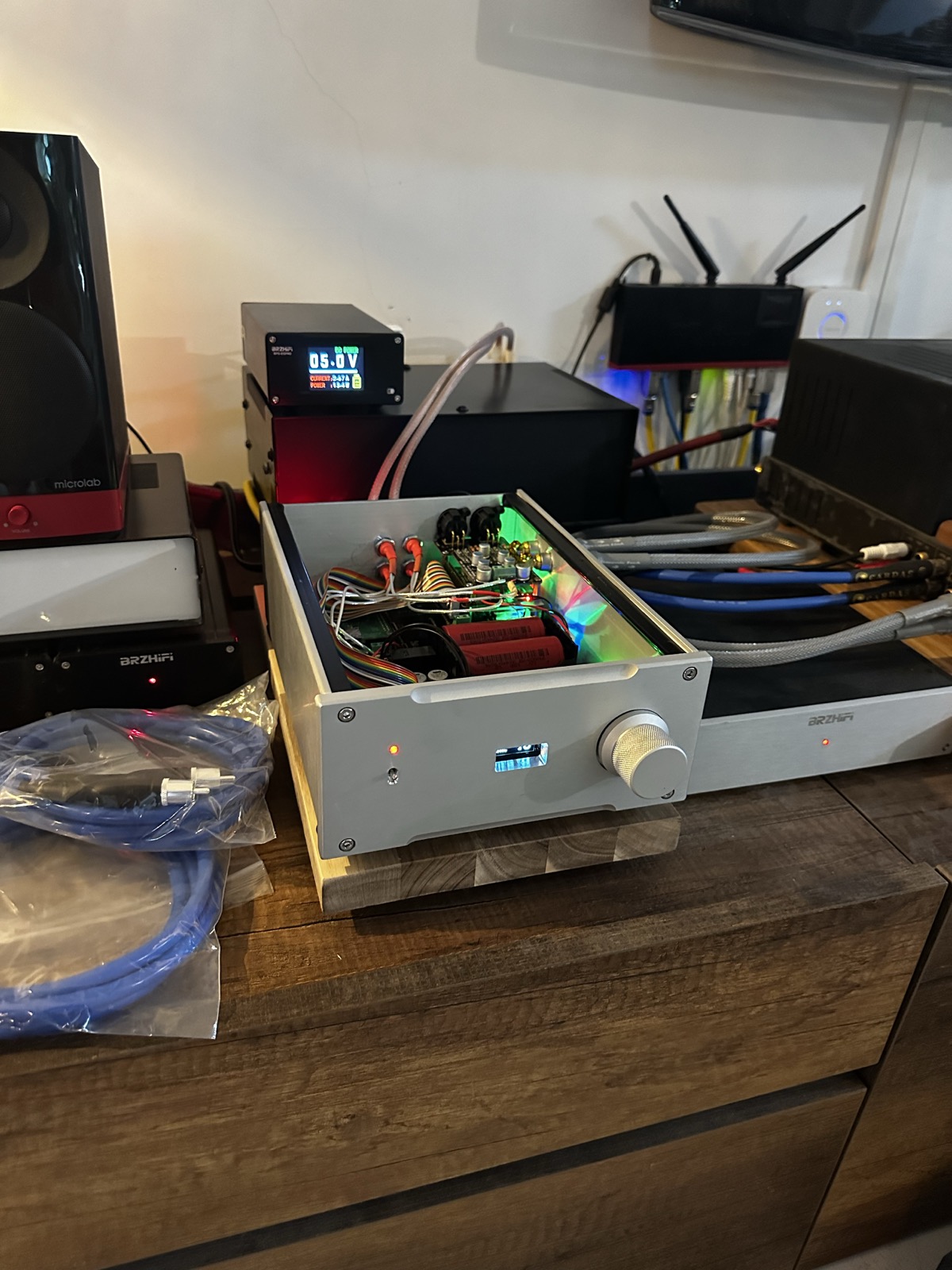

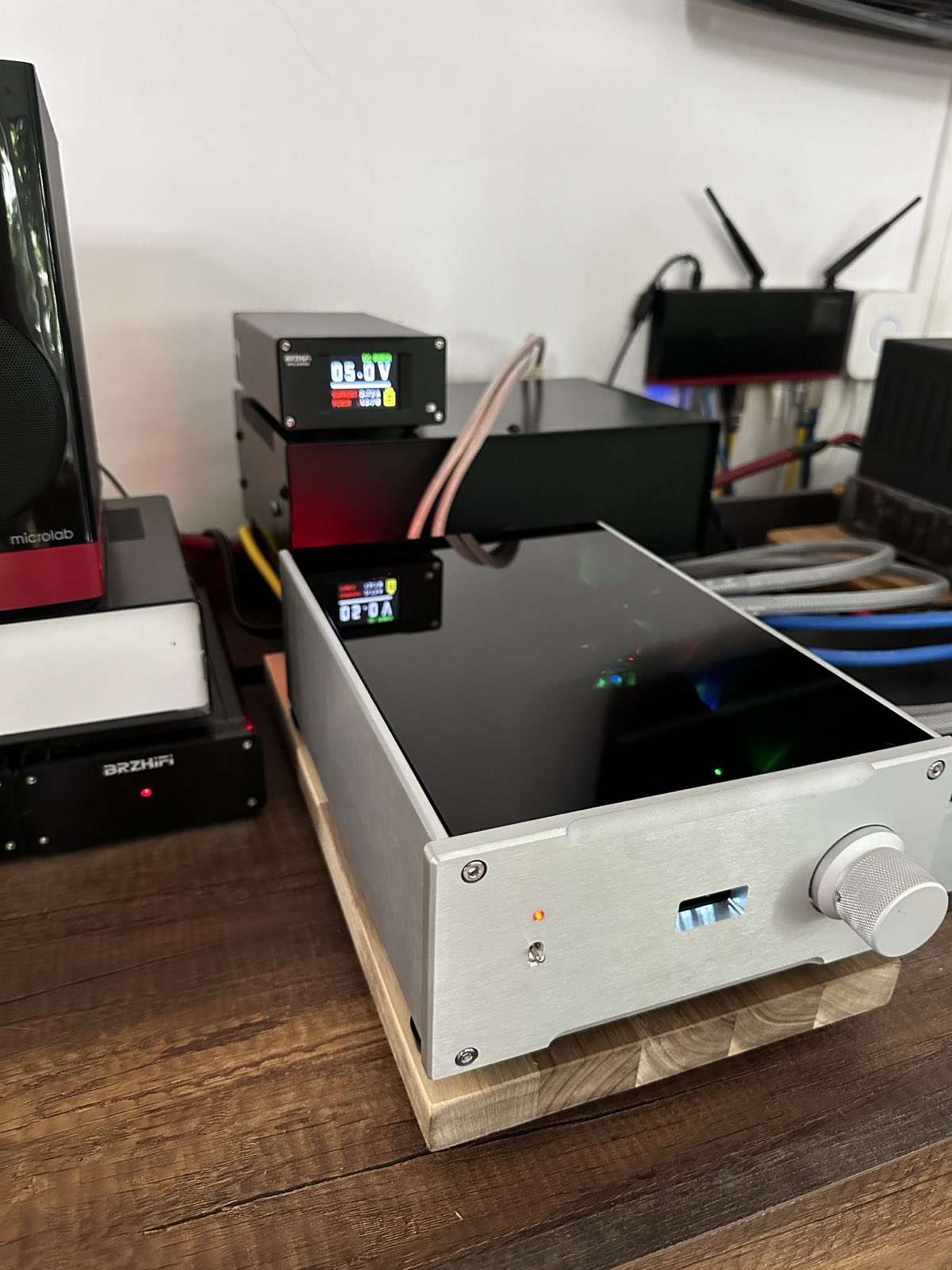

Natuurlijk moest dit in een mooi kastje

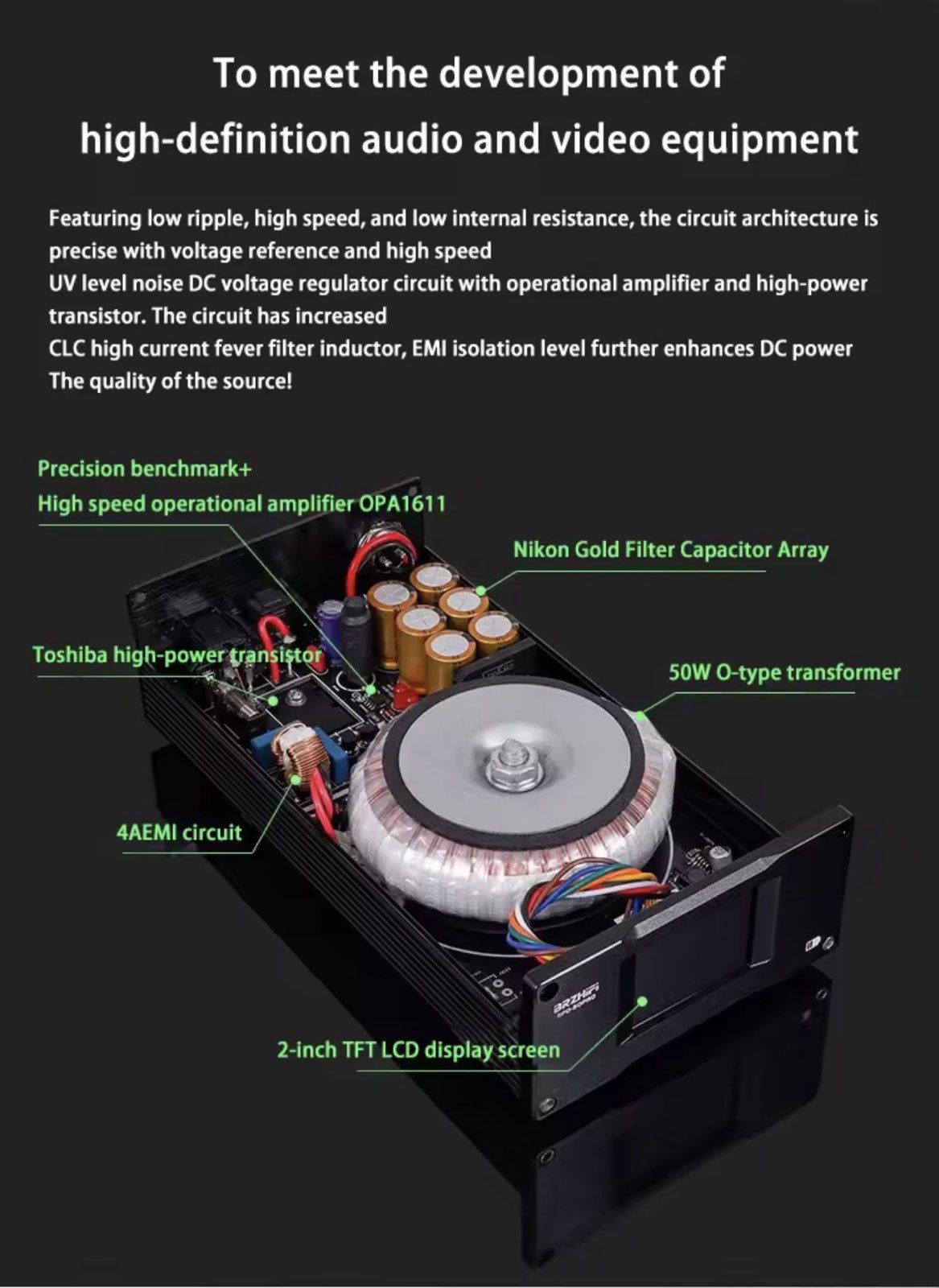

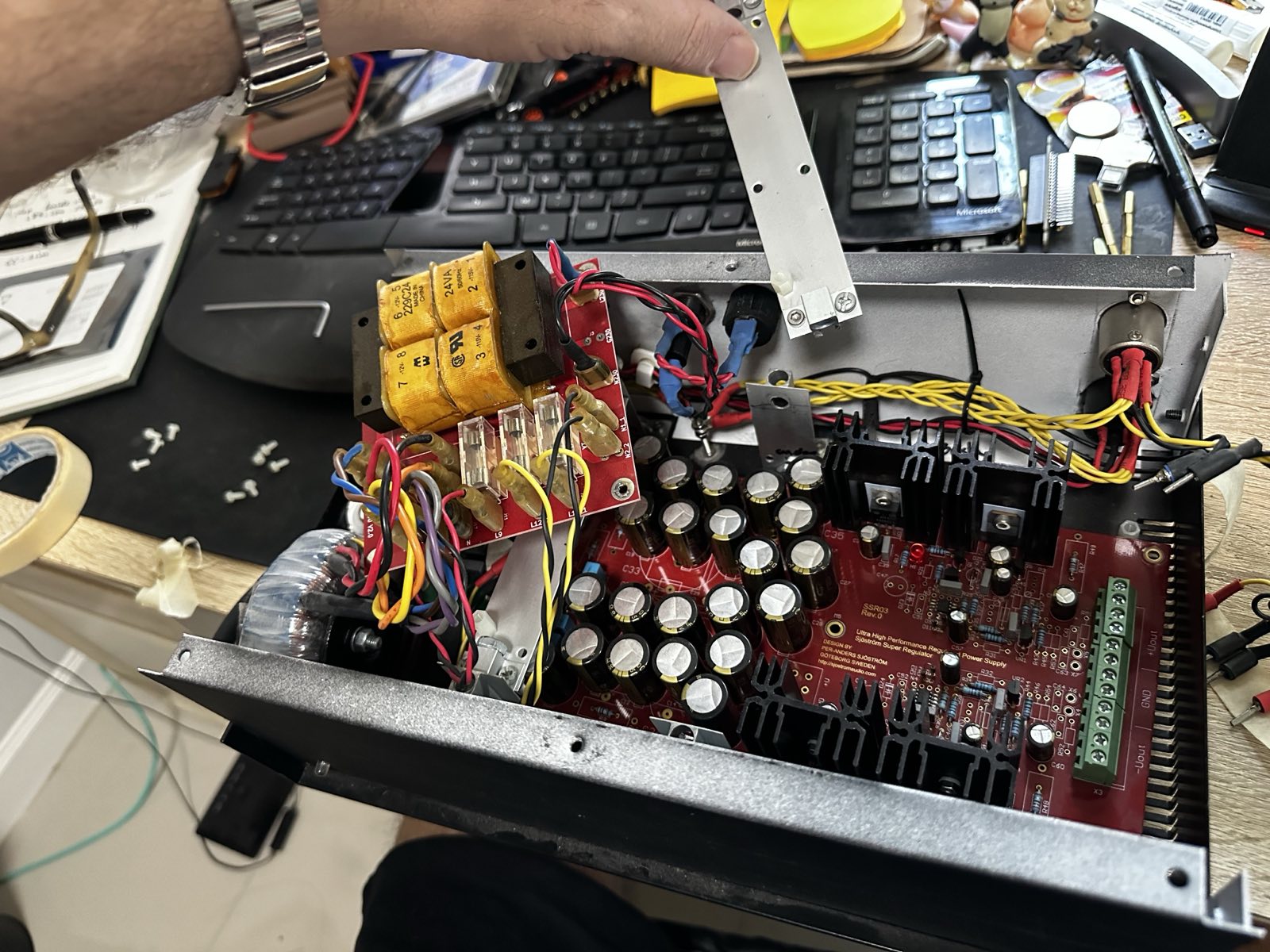

De Pi wordt middels een nette lineaire voeding met een Jung circuit gevoed
Erg blij mee
