Hoe solderen jaren 60 driepoot naar 6,3 mono Jack?

[democles]

Ben wat aan het stoeien met de mondharmonica.
Voor de versterking wilde ik een gitaarversterker gebruiken.
Na wat geGoogle kwam ik een microfoontje van Grundig tegen die daar zeer geschikt voor zou zijn,

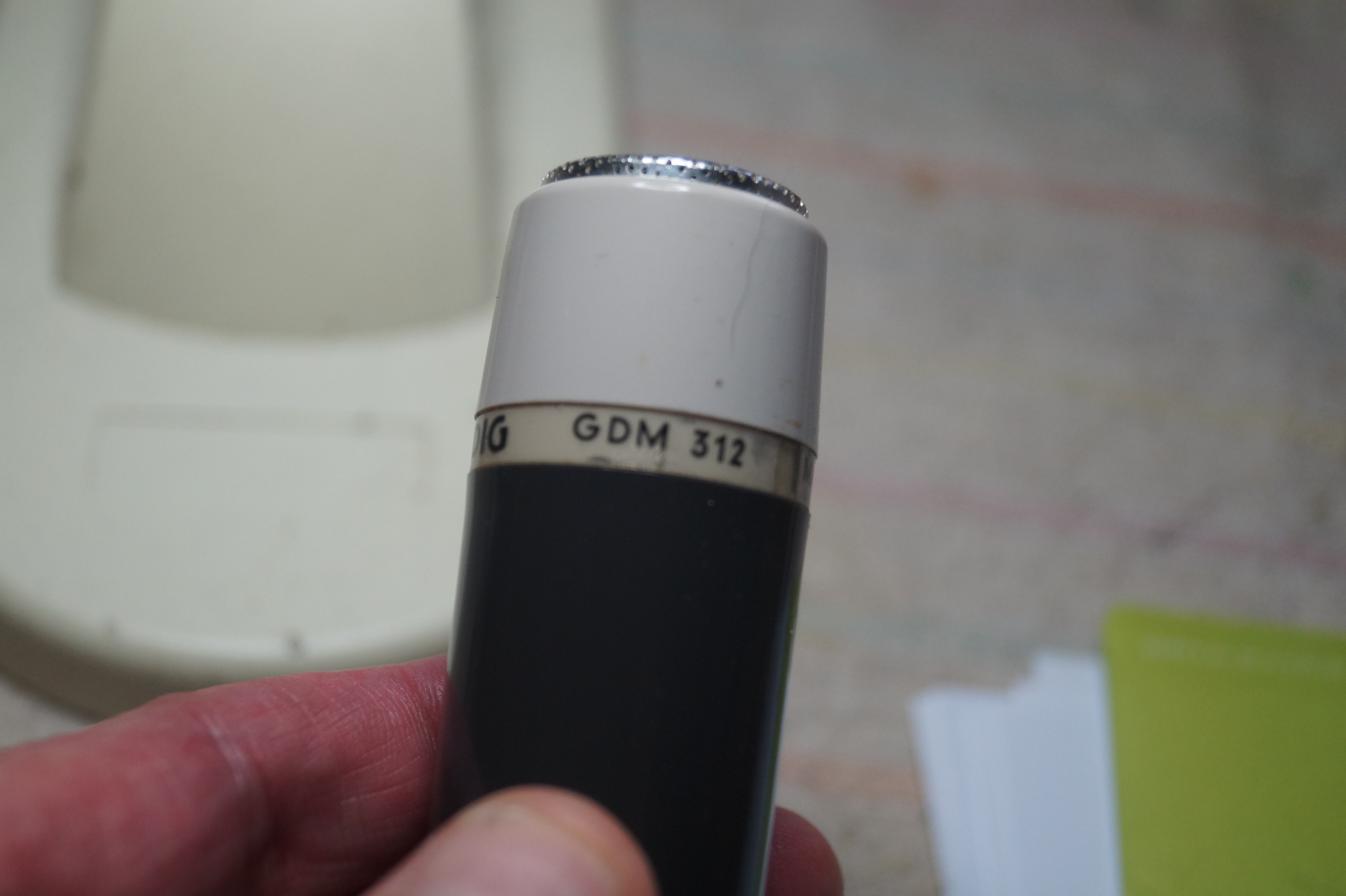

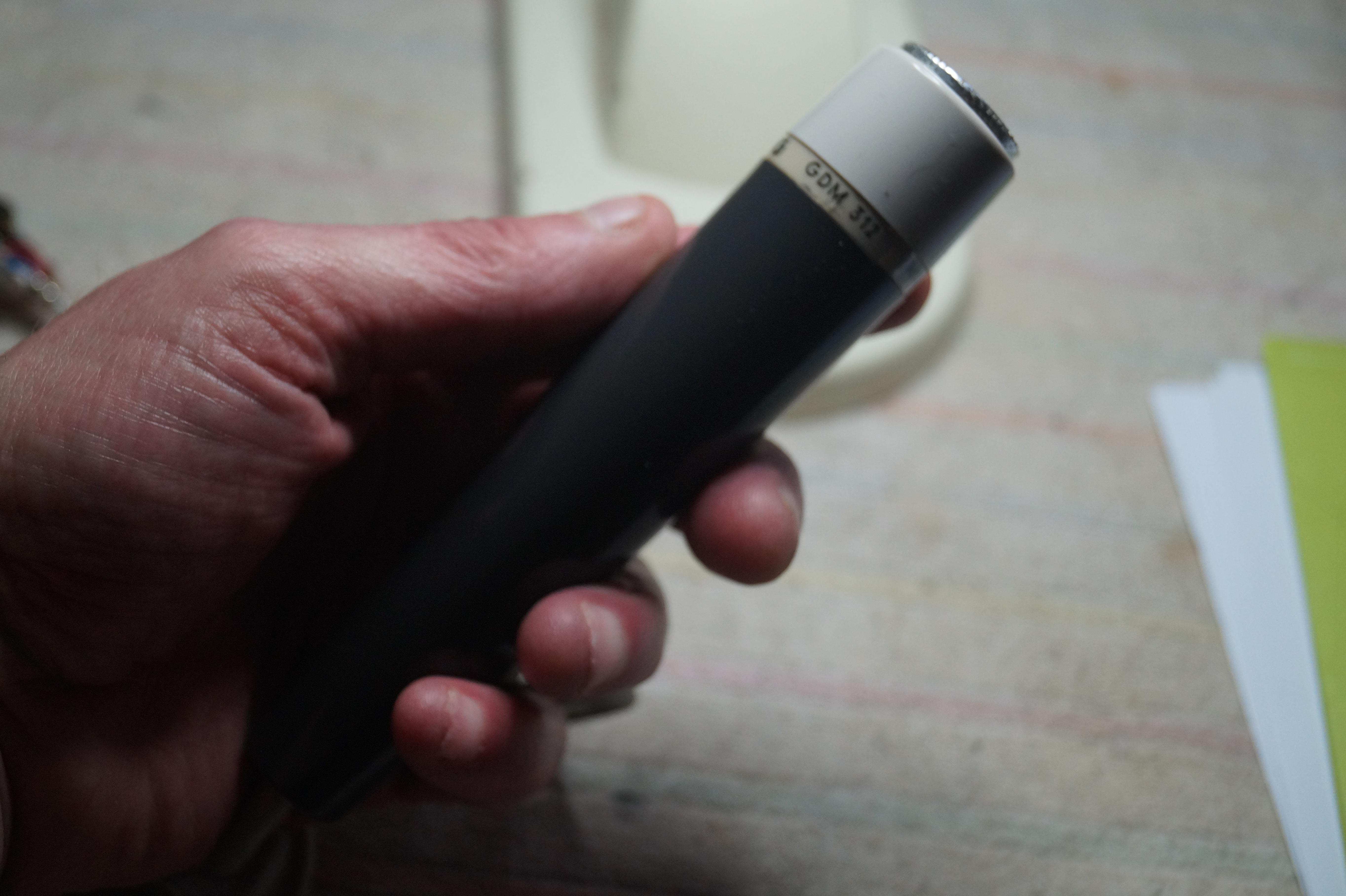

De GDM312. (werd geleverd bij vroegere Grundig bandrecorders)
Op het net werden ze omgebouwd van DIN3 naar 6,3mm jack,natuurlijk geen enkel schema te vinden
Iemand op het forum een idee hoe dit aan te sluiten?

[cool]

https://www.soundonsound.com/forum/view ... hp?t=82638 misschien heb je hier wat aan?

[democles]

Bedankt cool

Jammer dat de uitleg gaat over XLR en niet Jack.
De versterker die ik gebruik geeft standaard een fantoom voeding van 16v op de XLR en niet op de 6,3Jack.
En fantoomvoeding is niet goed voor de mic.

[Chocomel]

Dynamisches Mikrofon mit Kugelcharakteristik. Anschlusskabel mit 3-poligem DIN-Stecker, Metallbügel zum Aufstellen. (vgl. hierzu GDM317 Kugel) Frequenzbereich 150-12000 Hz, 200 Ohm und 1,5mV/Pa Empfindlichkeit. Wurde mitgeliefert mit Grundig-Modellen: TK120, TK125 de Luxe und TK140 de Luxe.

Welke gelijkstroomweerstanden meet je tussen de verschillende pinnen?

[Pjotr]

Yep, zo'n microfoontje is doorgaans een omgekeerd speakertje eigenlijk: Een spoeltje in een magneetveld. Je moet dus met een ohm meter opzoeken welke draadjes aan dat spoeltje zitten. Een kant er van leg je dan aan de massa van de jack (screen) en de andere kant aan de punt (tip). Zit er ook nog een afscherming in het snoertje, dan dat ook aan massa.

[cool]

Scope eraan geeft ook een oplossing....

[democles]

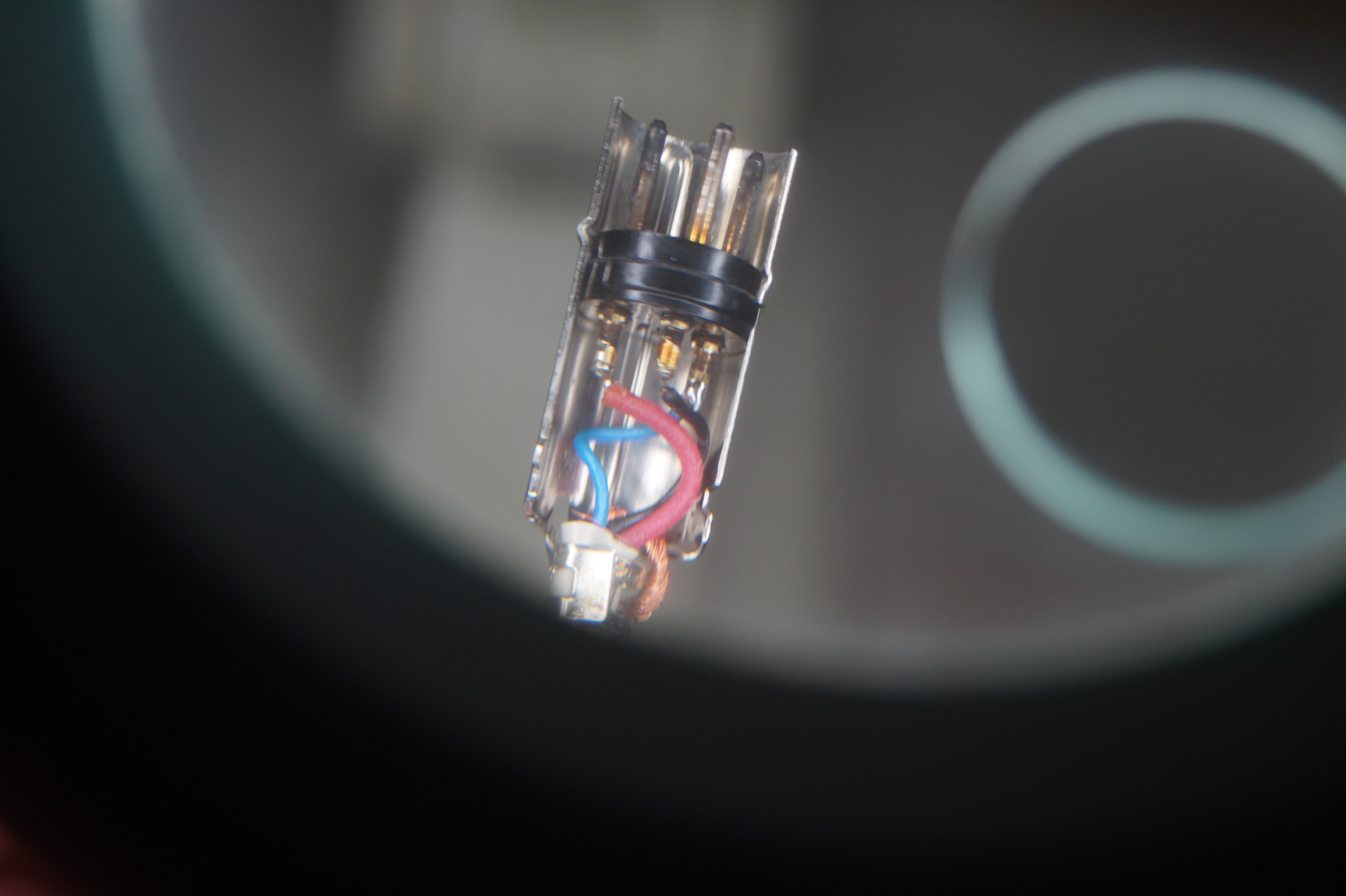

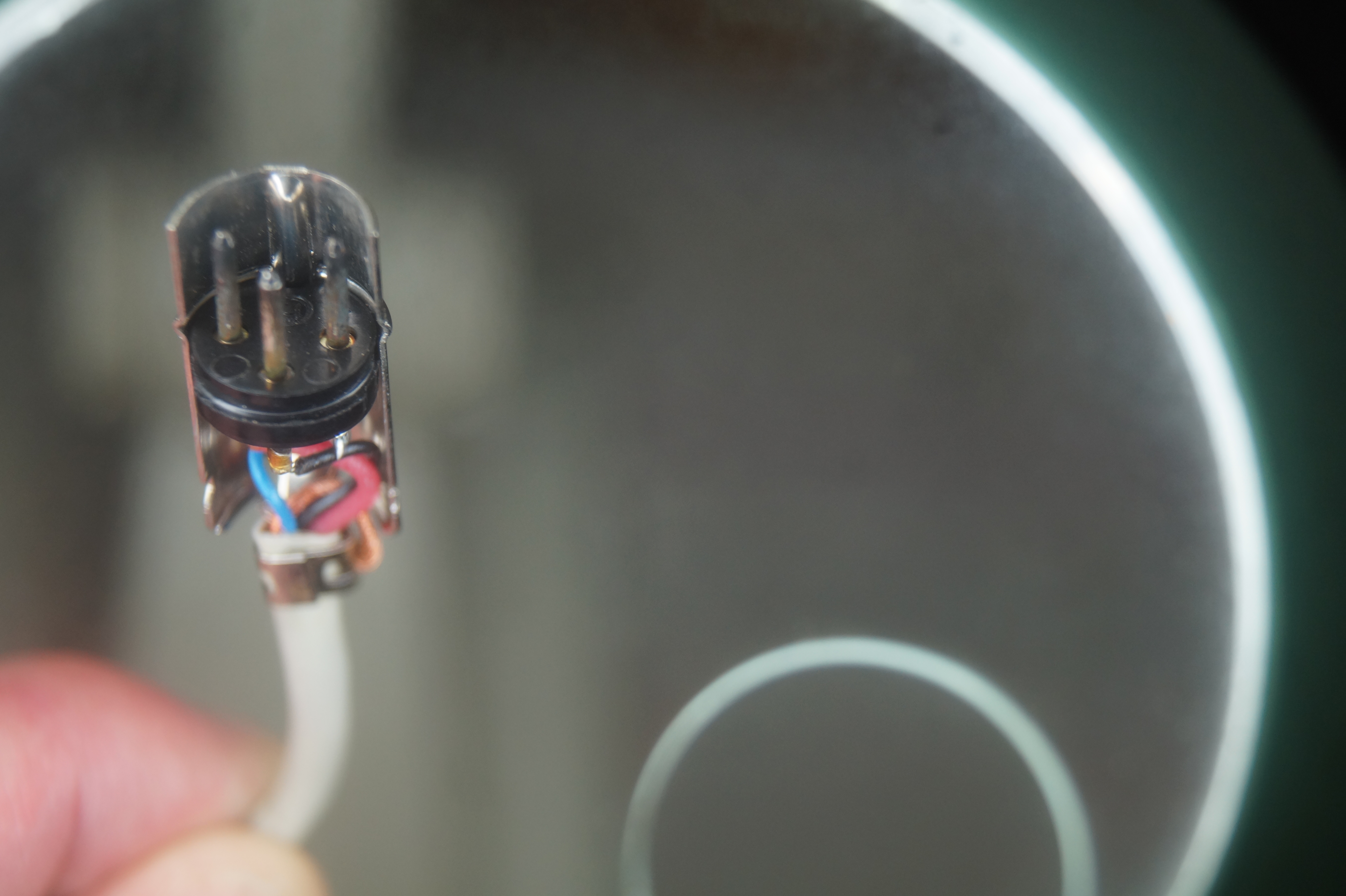

In GDM312 mic. zit een impedantie trafotje met hoge en lage impedantie aftappen naar de DIN3 connector.
Hoe weet ik of ik aan de Hoge kant zit,wat ik nodig heb, en niet de Lage pak.

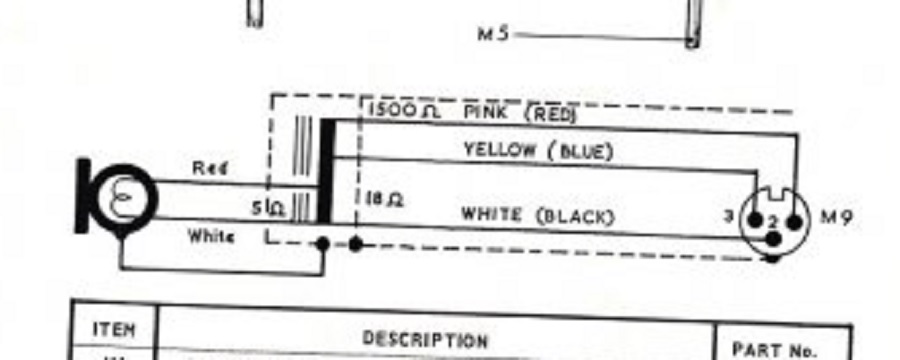

Volgens voorbeeld was het hier mee te vergelijken. (dit is een andere Grundig mic.)

[90000006]

DC weerstand meten tussen de massa en beide uitgangen. Die met de hoogste weerstand is de uitgang met de hogere impedantie en een hoger signaal niveau.

Welke uitgang het beste werkt in jouw situatie is een kwestie van uitproberen.

[ds23man]

Als je een gitaarversterker gebruikt dan heb de hoge impedantie nodig.

[democles]

Oke,even gemeten op weerstand.

tussen zwart en rood = 1,8K
zwart en blauw = 58 ohm
rood en blauw 1,75K

ja dan ben ik er nog niet

Rood en Blauw geeft AC signaal maar rood en zwart geeft ook AC signaal als ik in de mic. bleeeeeeer..

[ds23man]

Heeft puur met impedantie aanpassing te maken. Zwart is je massa, blauw is de plus voor een ingang met een lage impedantie en rood voor een hoge.

[democles]

Vandaag kwam de 6,3mm jack binnen.
Zwart en afscherming aan massa en de rode draad aan de plus gesoldeerd en het werkt
Zelfs boven verwachting
Geweldig ding voor de mondharmonica.
