Musical Fidelity MA50 amps

[edje]

Zijn hier op forum leden die deze monoblokken in gebruik hebben ?
Deze draaien klasse a en worden goed warm .
Op de printen bij beide blokken zijn zenerdiodes aanwezig en daarboven zit een weerstand die goed bruin gebrand zijn Kan aan de hand van de kleurcode niet achterhalen welke waarde deze zijn .Vandaar mijn oproep aan mede gebruikers en forumleden .
Edje

[Shadow]

Als je bekend bent met sites als Elektro Tanya, daar kun je een service manual met schema waarschijnlijk wel vinden.

https://elektrotanya.com/

[dre]

Service manuals van Musical Fidelity zijn heeeeeeeeel zeldzaam.......

[edje]

Zeer zeldzaam . Vandaar mijn oproep hier . Zijn er hier op het forum personen die deze amps in gebruik hebben en die eventueel kunnen doorgeven wat de waarde van weerstanden juist is die net boven de zenerdiode geplaatst zijn ...Eventueel foto is ook welkom met kleurcode .Denk dat het 2k2 ohm is
Edje

[ray5150]

Openschroeven, één kant lossolderen, en een multimeter erop zetten. veel simpeler kan niet.
Indien de laatste niet aanwezig, 3,99 Euro bij de Action.

[ray5150]

Heb even wat rondgeneusd. een MA50 is eigenlijk een gestripte versie van een A1 waarbij de eindtrappen parallel geschakeld zijn.
Volgens diy audio een common problem, die weerstanden.

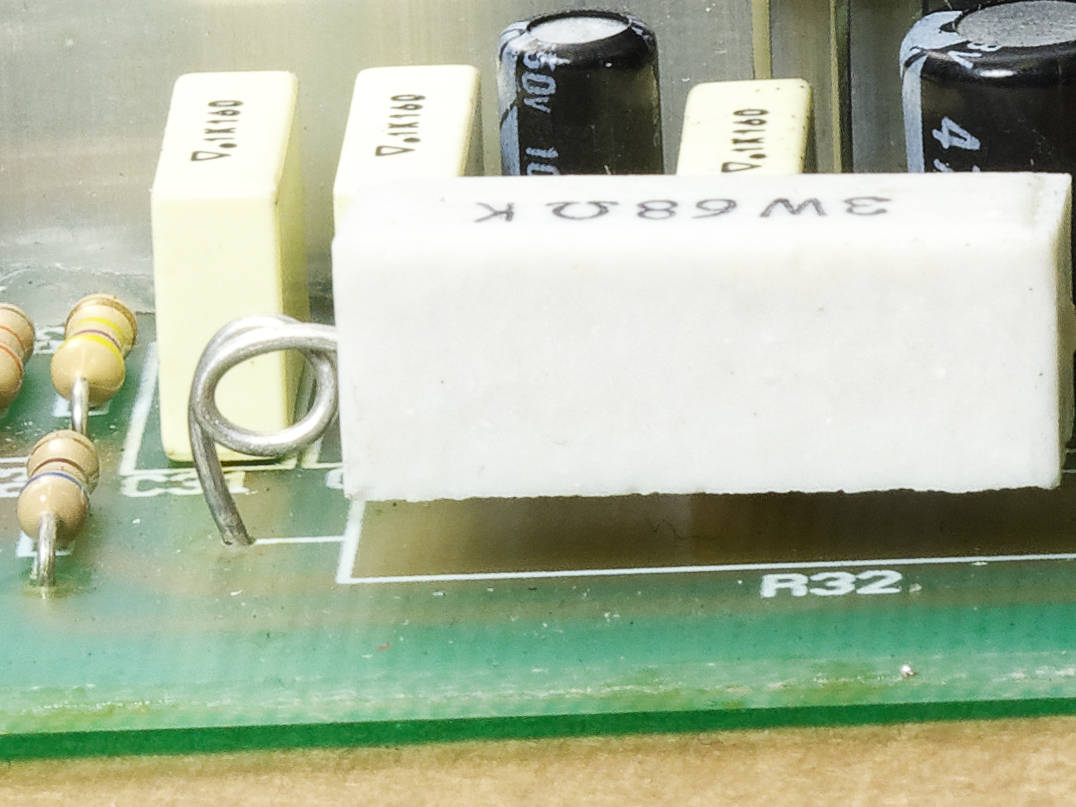

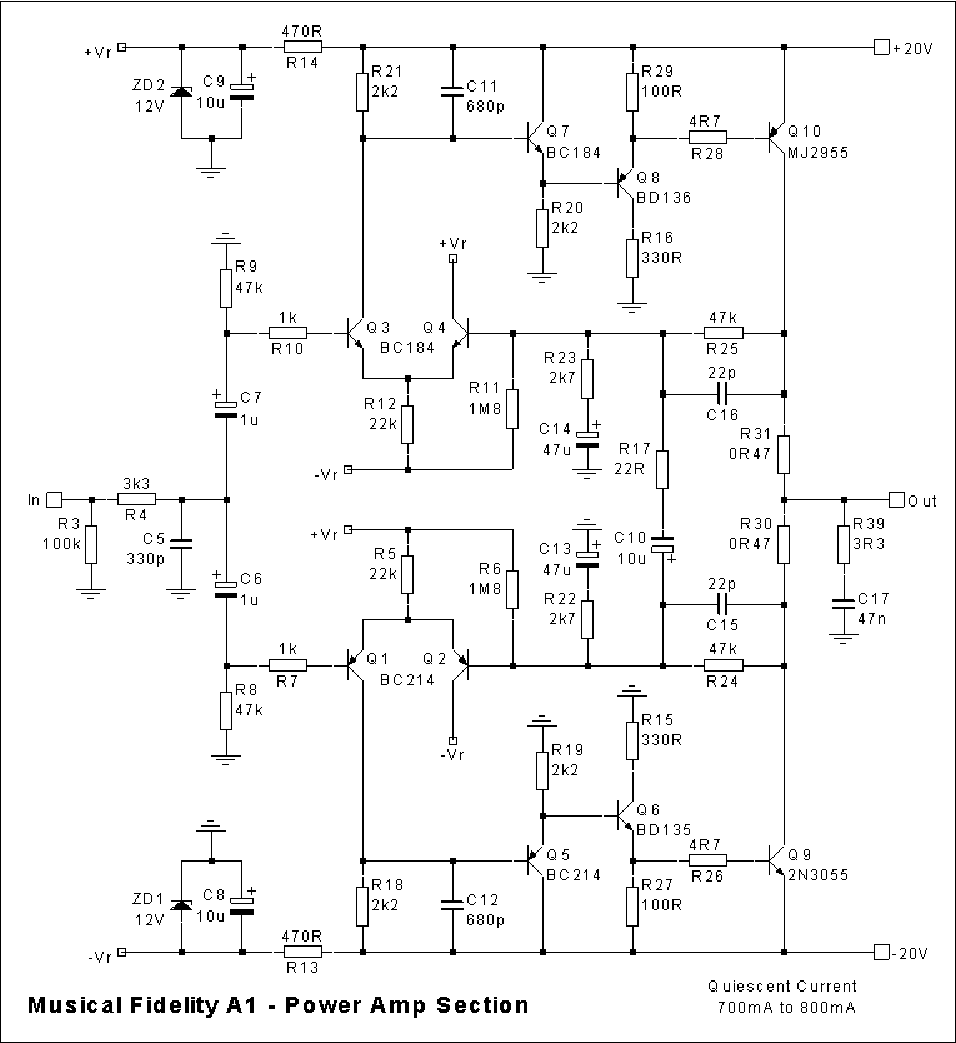

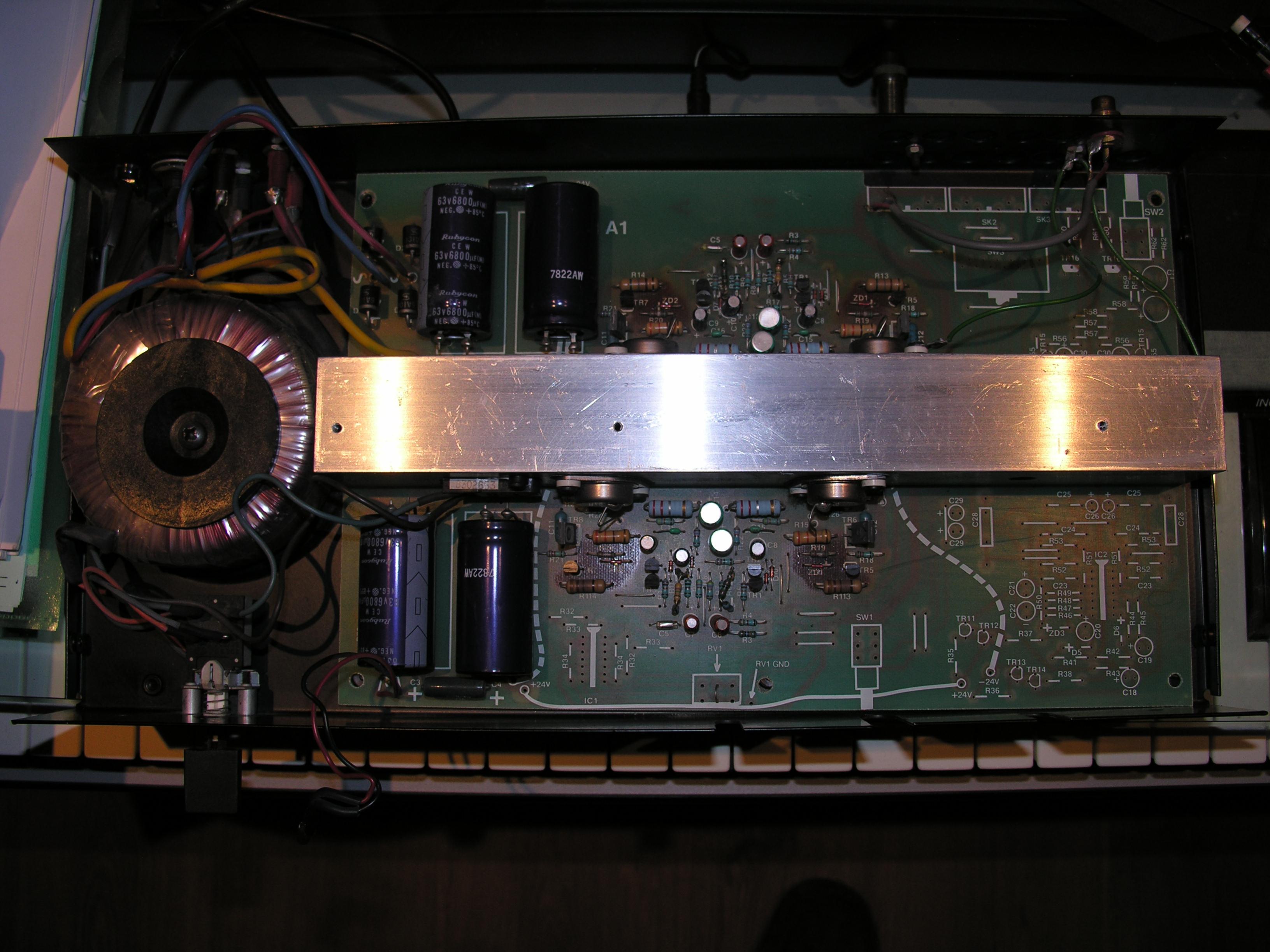

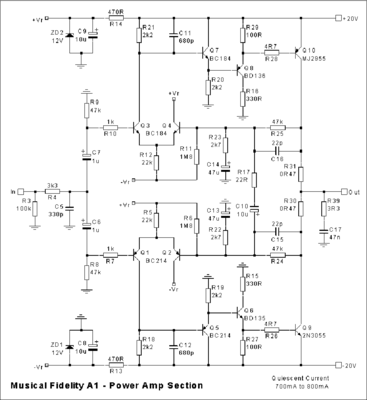

R19 en 20 zijn inderdaad 2K2.

[Henkjan]

onze service manual bibliothecaris Ray

[ray5150]

Valt wel mee, via google afbeelding kwam ik al heel vlug op diyaudio terecht :
https://www.diyaudio.com/forums/solid-s ... -ma50.html
Daar komen ook de foto´s vandaan.

[Pjotr]

Klopt, heb je zo bij elkaar gegoegeld. Er is over de A1 zelf heel veel te vinden.

[Shadow]

Heb even wat rondgeneusd. een MA50 is eigenlijk een gestripte versie van een A1 waarbij de eindtrappen parallel geschakeld zijn.
Volgens diy audio een common problem, die weerstanden.

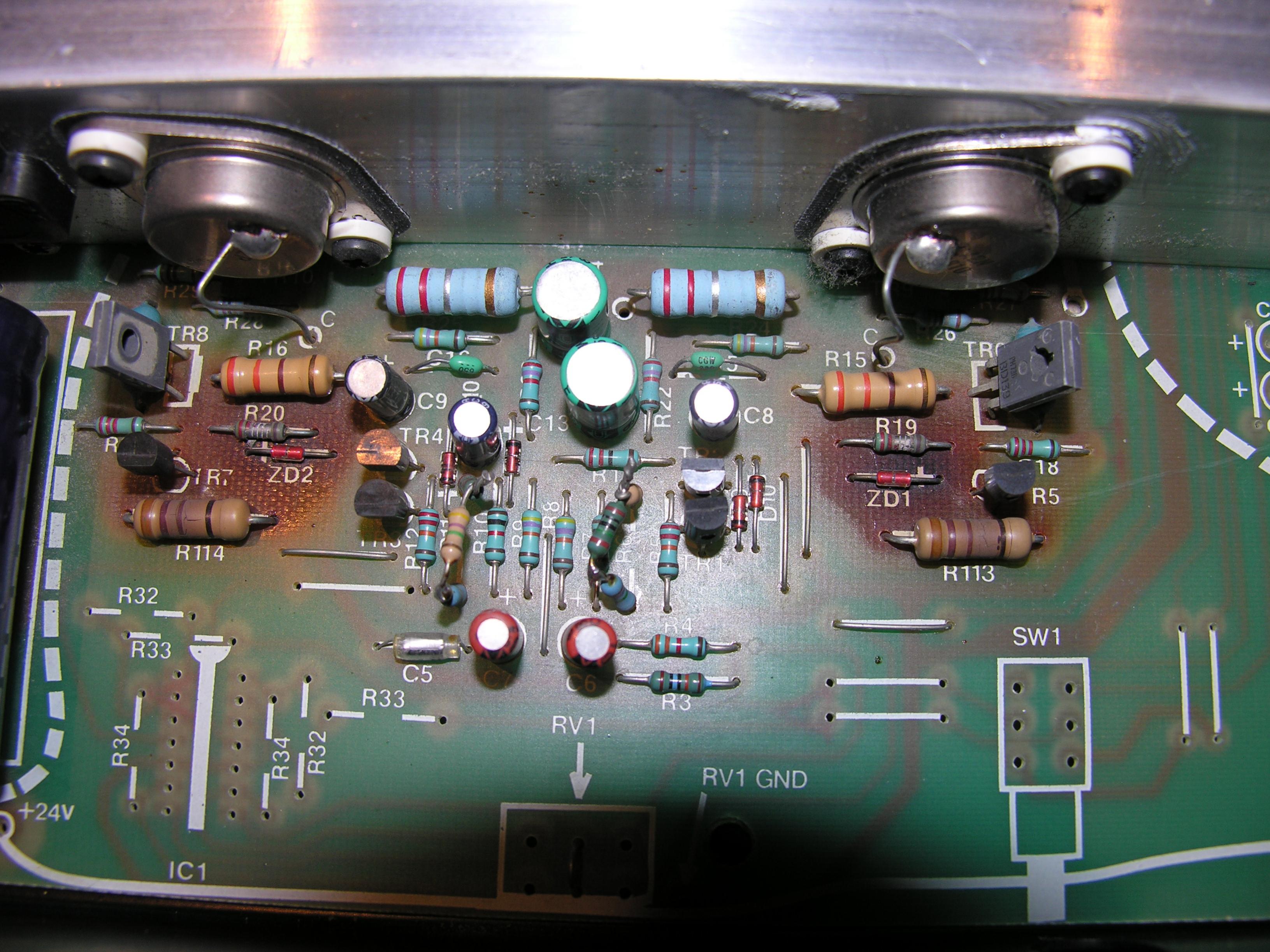

Note burn marks near tansistors.jpg


R19 en 20 zijn inderdaad 2K2.

Die staan veel te kort op de print en zouden wat zwaarder mogen zijn zo te zien?

[johan283]

Heb even wat rondgeneusd. een MA50 is eigenlijk een gestripte versie van een A1 waarbij de eindtrappen parallel geschakeld zijn.
Volgens diy audio een common problem, die weerstanden.


Note burn marks near tansistors.jpg


R19 en 20 zijn inderdaad 2K2.

Wat een pruts werk is dat toch , getwiste weerstanden, los draadje op de transistor behuizing gesoldeerd.
Typisch een stukje "english" engineering.

Dan vind ik andere (japanse) merken er gemiddeld professioneler en robuuster uitzien

[Pjotr]

Mwah hier is duidelijk al eens aan gehobbyd. Overigens is dat aangebrande wel heel authentiek voor een A1 en het MF keurmerk van originaliteit Zou er i.d.d. moderne gecementeerde metaalfilm 2-watters inzetten en dan met een krul in de aansluit draden. Wikkel daartoe de aansluitdraad een slag om een boortje van 2,5 mm.

[pvanlingen]

Er is inderdaad veel op deze versterkers aan te merken, maar een draadje
aan de collector solderen is zo gek nog niet.
Ik heb dat ook vaak zo gedaan.
Een beter contact dan via een boutje naar een printbaantje.

[Pjotr]

I.d.d. zag je dat wel vaker zo'n draadje aan een TO3 gesoldeerd. Maar gezien de verbrande bruine korst van soldeerflux is het toch wel flink lang heet gestookt hier. Gebruikelijker was toch wel het gebruik van een soldeerlip onder het isolatiebuisje met daar aan een draadje.

[pvanlingen]

Ja een draadje aan een soldeerlipje gaat wel eenvoudiger.
Bij het solderen aan het transistorhuis moet je een beetje weten waar je mee bezig bent.
Vast solderen aan de ongemonteerde transistor met een grote soldeerbout
en zo snel mogenlijk.
Niet alle transistren zijn te solderen, er zijn er ook met aluminium behuizing.

[edje]

Er word voorgesteld om de gebruikte eindtorren 2n3055 ...te vervangen door MJ15003/4 .De MJ15015/16 word hier ook voorgesteld . Welke zijn het nu ?

[Pjotr]

Hoezo? Zijn ze stuk?

[ray5150]

Een 3055 is natuurlijk een hele ordinaire transistor die maar 1 tot 2 euro kost. alleen daarom al kan hij niet door de beugel bij de audiofielen...

[Pjotr]

Tja is me wat. Er worden kapitalen betaald voor authentieke Sony en Hitachi mosfets die eigenlijk helemaal niet zo super zijn naar hedendaagse maatstaven. Wel heel fiel i.d.d. En dan mag zo'n werkpaard als een 2N3055 niet mee doen? Is toch echt een hele mooie en beslist audiofiel authentieke transistor. Die andere zijn alleen maar wat dikkere werkpaarden maar niet meer fiel.

[ds23man]

Ach, de NE5532 is ook al jaren niet meer fiel.

[ray5150]

Da´s waar, terwijl menig Neve en SSL mengtafel van 40 jaar oud waar nu nog vermogens voor worden neergelegd afgeladen is met die dingen.
