Idee voor een SE GU50

[knuisje]

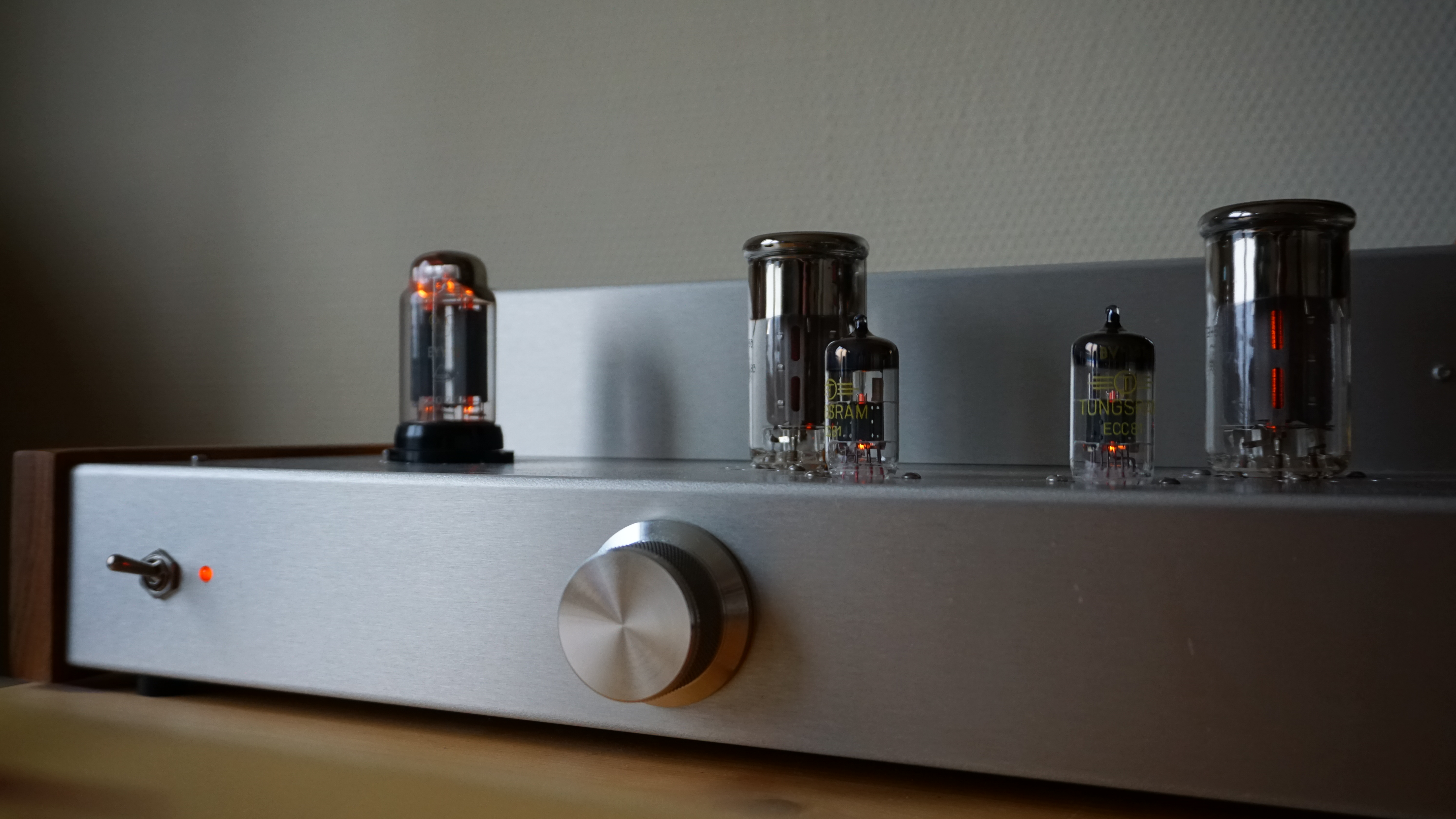

Bedankt allemaal.

Ik heb nog eens uitgebreid geluisterd op mijn grote Orfeo luidsprekers. Het laag is zeer zeker aanwezig, ook het sublaag bij bijvoorbeeld kerkorgel is overtuigend. Ik zal de versterker meenemen naar Breda.

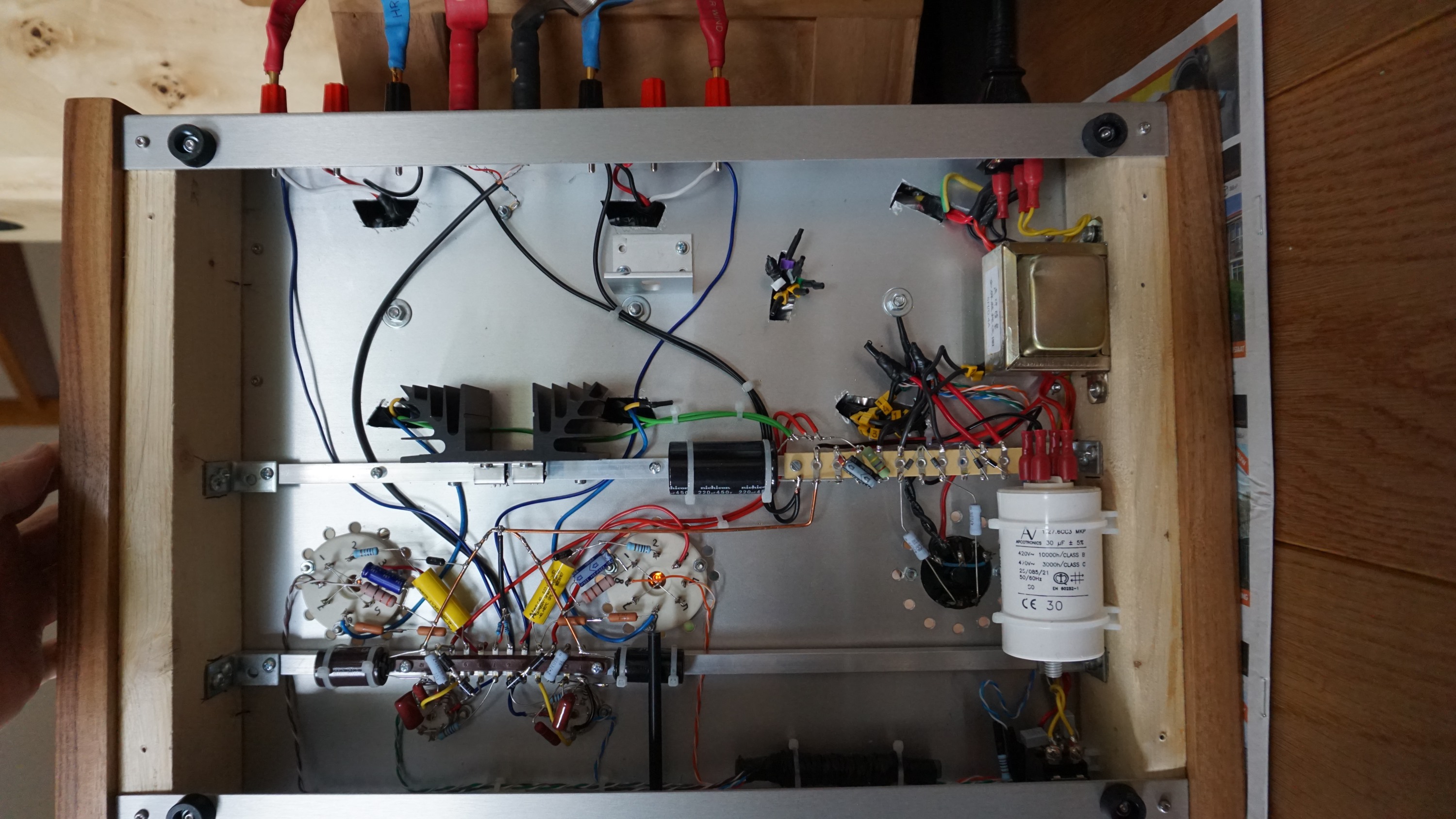

Nog een fotootje van het interieur, alleen de potmeter ontbreekt nog. Daar moet ik nog even op wachten.

[RobertD]

Fraai resultaat hoor!! Je kunt over de zeners voor G2 van de eindbuis nog een condensator zetten, dat maakt het misschien nog strakker en wellicht is dan de brom op 1cm al niet meer hoorbaar. Die zeners zullen ook wat schakelpiekjes veroorzaken.

[knuisje]

Ha Robert, bedankt voor de tip. Dat ga ik eens proberen.

[knuisje]

Vandaag de condensator over de zeners toegevoegd en 2 nieuwe EF184 buisjes van Telefunken geplaatst (deze hebben trouwens geen spanrooster). Klinkt nog net even beter lijkt het.

[RobertD]

Vandaag de condensator over de zeners toegevoegd en 2 nieuwe EF184 buisjes van Telefunken geplaatst (deze hebben trouwens geen spanrooster). Klinkt nog net even beter lijkt het.

[knuisje]

Aardig inkijkje in de inwendige constructie van een buis en de GU50 in het bijzonder. Negeer het irritante accent.

[democles]

Ja, had er ook al een paar vanbinnen bekeken

[knuisje]

En niet even een fotootje gemaakt?

[Ah!buis]

En niet even een fotootje gemaakt?

Vast bang voor een klacht, privacy geschonden
Anne

[Miniwatt]

Aardig inkijkje in de inwendige constructie van een buis en de GU50 in het bijzonder. Negeer het irritante accent.

Die man zou de scores bij darts moeten roepen, "Waan ggundred and eieightyyyyy"
Ik heb een lage tolerantie voor accenten op youtube, maar deze vind ik wel grappig. Ik ga het eens verder bekijken, ik heb zelf ook een GU50 met glasschade..

[knuisje]

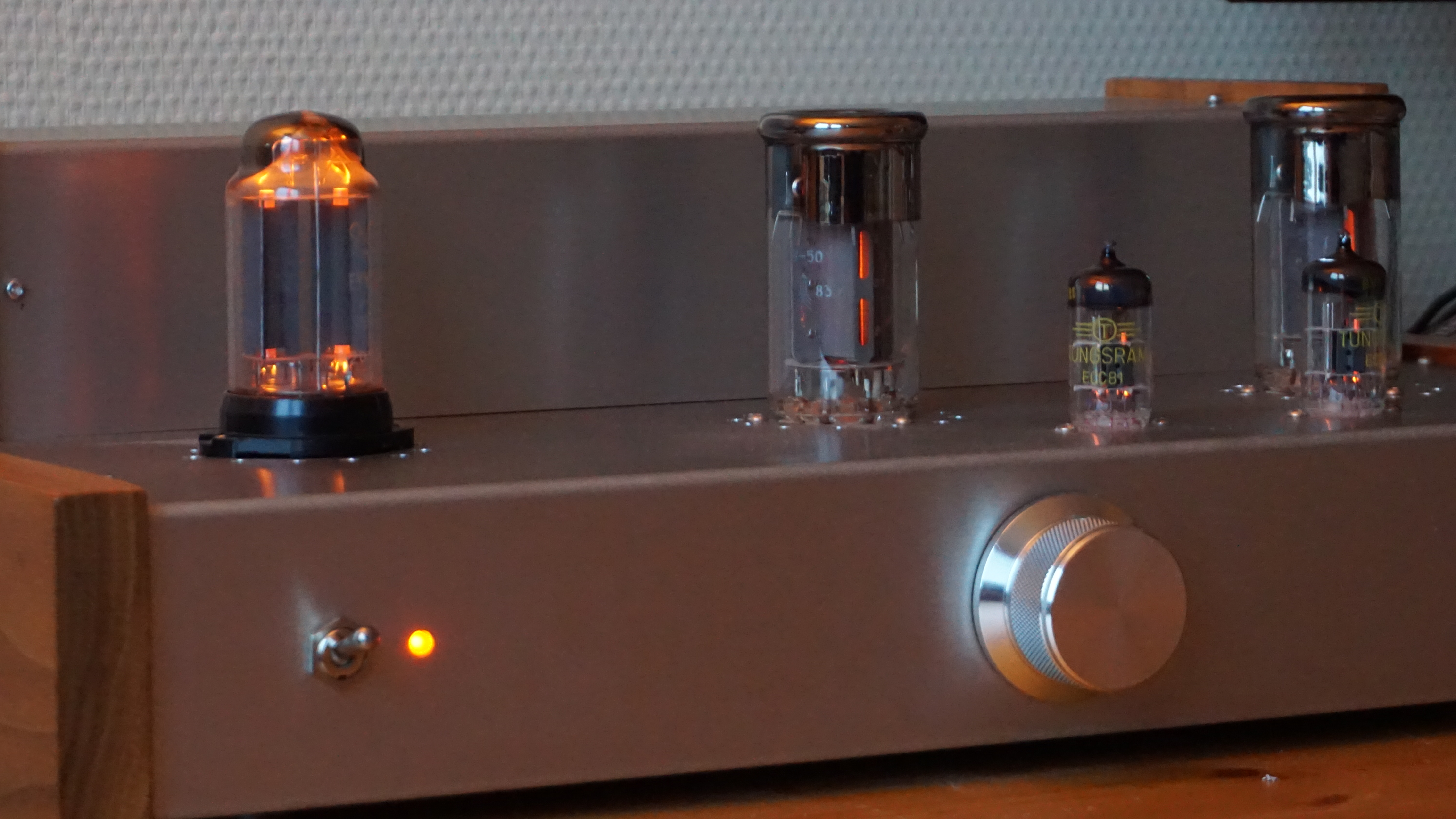

Het is alweer een tijdje geleden dat ik deze versterker heb gebouwd. In de tussentijd heb ik eens een RH84 versterkertje gebouwd, het bekende ontwerp met een ECC81 en EL84. Deze klinkt ondanks de budget UGT's erg lekker, om eerlijk te zijn beter dan de GU50 versterker.

Ik heb de versterker daarom de afgelopen tijd omgebouwd tot het RH Universal schema. Dit is in feite hetzelfde als het RH84 ontwerp maar dan voor zwaardere eindbuizen. Meer dan een handvol weerstanden en twee ECC81 buisjes (eigenlijk maar 1 nodig maar dan heb ik een buisvoet over ) heeft dit niet om handen.

Het geluid is duidelijk opgeknapt, vergelijkbaar nu of zelfs beter dan de RH84 maar dan met 2,5 keer het maximale vermogen. Dus ook geschikt voor wat moeilijkere luidsprekers.

[OpaBert]

Ik heb hier een 10-15 GU50 Had wilde plannen ermee Maar ik zie er van af
Moet te veel kennis hebben , niet voor een knutselaar als ik.
Ik schrok van het rare gedrag tijdens testen van die buizen met de u tracer
Heb ook de goede voeten
Dus knuisje als ik de helft krijg wat de goede buizen kosten
De kapotte heb ik er al uit gehaald
Dan mogen ze weg

[Ah!buis]

Ik heb de versterker daarom de afgelopen tijd omgebouwd tot het RH Universal schema. Dit is in feite hetzelfde als het RH84 ontwerp maar dan voor zwaardere eindbuizen. Meer dan een handvol weerstanden en twee ECC81 buisjes (eigenlijk maar 1 nodig maar dan heb ik een buisvoet over ) heeft dit niet om handen.

Je kunt ook beide triodes parallel zetten, wel met elk een 1k kathodeweerstand.Wordt de ingang ook wat gevoeliger.

Het geluid is duidelijk opgeknapt, vergelijkbaar nu of zelfs beter dan de RH84 maar dan met 2,5 keer het maximale vermogen.

't Is weer 's wat anders .Maar 2,5 x uitgangsvermogen zal wel niet, wel 't opgenomen vermogen
Anne

[knuisje]

Dus knuisje als ik de helft krijg wat de goede buizen kosten
De kapotte heb ik er al uit gehaald

Dan mogen ze weg

Ha Bert,
Ik heb destijds 2 reserve Gu's gekocht dus ben voorlopig wel even voorzien.

't Is weer 's wat anders .Maar 2,5 x uitgangsvermogen zal wel niet, wel 't opgenomen vermogen

In ieder geval is het meer dan 10W in 8 ohm. Mijn bron kan max. 2Vrms leveren, de versterker levert dan een onvervormde sinus van 1kHz 25Vpp in een 8 ohm dummyload. Het is zeker een winterversterker, warmte levert ie.

[Ah!buis]

't Is weer 's wat anders .Maar 2,5 x uitgangsvermogen zal wel niet, wel 't opgenomen vermogen

In ieder geval is het meer dan 10W in 8 ohm. Mijn bron kan max. 2Vrms leveren, de versterker levert dan een onvervormde sinus van 1kHz 25Vpp in een 8 ohm dummyload. Het is zeker een winterversterker, warmte levert ie.

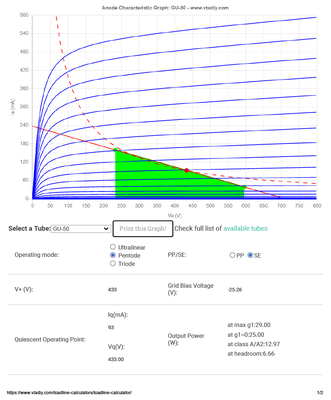

Dat valt dan goed mee .Als je de grafiek bekijkt ziet 't er minder hoopvol uit.Met een werkpunt niet in het midden van de mogelijkheden en een uitsturing positief/negatief met een verhouding 3/4 zou je minder verwachten.
Anne

[Barry2001]

Leuk ding knuis! Heb alle spullen ervoor liggen bedenk ik me

[knuisje]

Nou, dan is het een no-brainer zou ik zeggen Barry.

[Miniwatt]

Ik bedoel jouw schema op de vorige pagina. (niersteen nog niet weg )

Hopelijk niet zoveel pijn meer
Maar even de boel bij elkaar getekend. Twee mogelije Vg2 en evt EF184 met gelijkstroom.
Zal nog wel wat bijgespijkerd moeten, is voorlopig maar "papier"
Anne

Heel late reactie, zat deze thread door te lezen, en ik vroeg me af hoe Anne Ah!buis de waarde van de feedbackweerstand bepaald heeft..
