Middenaftakking bepalen.

[pompebled]

Hallo Anne,

Ik begrijp dat de faseomkering deel uit maakt van de brugschakeling. Is dat iets dat spontaan stuk kan gaan?
Bijvoorbeeld tijdens het overzetten van een plankje naar de huidige behuizing?

Ik heb aandacht besteed aan het monteren van de versterkerprint, omdat die aan het koellichaam vast zit met de TDA 2030, aan het front via de potmeters en via z'n voetjes aan de behuizing, alles past, alle gaten ruim genoeg, zonder dat er spanning op de print komt.

Het enige dat ik nog niet heb geprobeerd, is de print laten spelen terwijl die alleen aan het koellichaam gebout is, da's iets voor de komende dagen.

Groeten, Jan.

[Ah!buis]

Ik begrijp dat de faseomkering deel uit maakt van de brugschakeling. Is dat iets dat spontaan stuk kan gaan?

Tja, alles kan kapot Is meer een te overwegen mogelijkheid, bijv nazien of de brom uit één kant van de brug komt of twee kanten verschillend en daaruit naar een oorzaak zoeken.
Anne

[pompebled]

Nazien of de brom uit één kant van de brug komt of twee kanten verschillend en daaruit naar een oorzaak zoeken.

Hallo Anne,

Daarvoor ontbreekt mij de kennis en de kunde, dat zou ik moeten laten doen. Dat kost waarschijnlijk een veelvoud van een nieuwe print.

Groeten, Jan.

[pompebled]

Update: de nieuwe print is vandaag binnengekomen, ingebouwd en de boel staat al weer een paar uur te spelen.
Zonder brom...

Het enige wat me niet bevalt is het regelbereik van de potmeter die het volume van de subwoofer sectie regelt.
Het bruikbare regelbereik is van nul tot ongeveer de 10 uur positie, alles daarboven is veel te veel ten opzichte van het full range deel.

De potmeter is er eentje met de opdruk B50K.
Als ik het bruikbare regelbereik wil uitbreiden, ga ik dan omhoog of omlaag met de waarde van de potmeter?

Groeten. Jan.

[Hans Nootdorp]

Ik zou niets aan de potmeter veranderen. Je kan beter in serie met 1 van de aansluitingen van de potmeter een weerstand opnemen. Bijv. een waarde van 47 k.
Heb je een schema of foto van die potmeter?

[pompebled]

Hallo Hans,

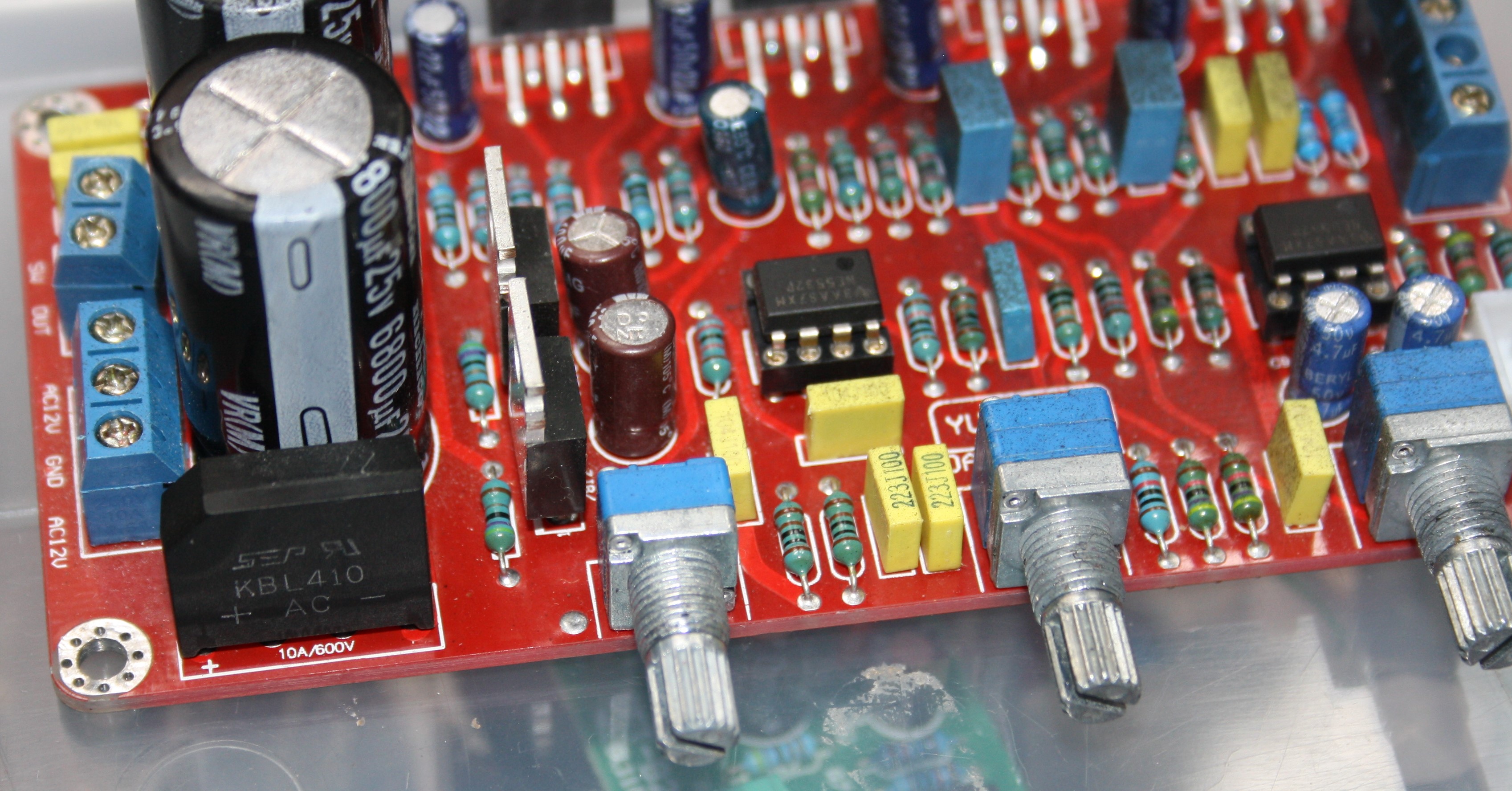

Hier een paar foto's van de potmeter in kwestie, het gaat om de linker enkelvoudige:

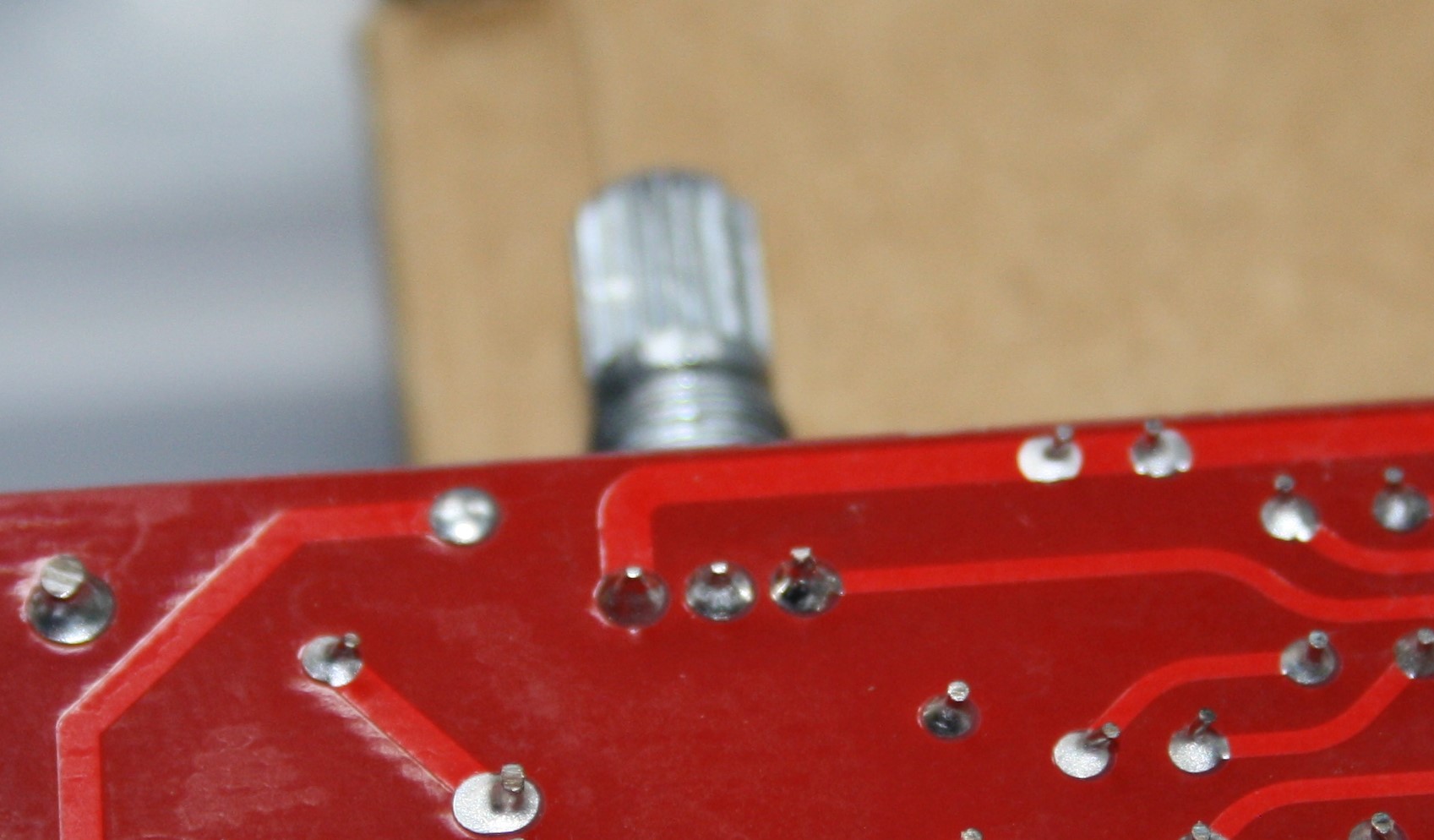

En de drie soldeereilandjes aan de onderzijde:

Waarom is het toevoegen van een weerstand beter dan een potmeter met een andere waarde?
Daarvoor hoef ik alleen te solderen, om een weerstand toe te voegen moet ik een printspoor doorbreken.
De loper zit rechtstreeks aan de LM1785T die samen met een tweede exemplaar in brug de subwoofer bedient.

Groeten, Jan.

[Hans Nootdorp]

Met een andere potmeterwaarde is stand 12 uur het volume hetzelfde als met de huidige potmeter. Daar schiet je dus niets mee op. Dat is wel te wijzigen met een serieweerstand.
Die weerstand moet je in serie met de rechter aansluiting van de potmeter zetten.
47 k is mooi waarde om te proberen.
Meestal staat er op de potmeter opdruk: "lin" of "log". Bij een logaritmische potmeter werkt een serieweerstand van 100k misschien nog beter. Hoe groter je de weerstand maakt hoe lager het max. volume is.

[pompebled]

Met een andere potmeterwaarde is stand 12 uur het volume hetzelfde als met de huidige potmeter. Daar schiet je dus niets mee op.

Hallo Hans,

Zou je dat kunnen uitleggen?
De weerstand in de 12 uur stand is bij een potmeter met een hogere waarde toch groter dan bij de huidige 50K?

Groeten, Jan.

[Hans Nootdorp]

De potmeter maakt zelf een spanningsdeling. Afhankelijk van de stand is de spanningsdeling anders. Dit hangt niet af van de absolute waarde van de potmeter. De waarde van de potmeter moet wel aansluiten bij de impedantie van voorgaande en opvolgende versterkertrap, maar daar zal bij het ontwerp wel rekening gehouden zijn.
Met een serieweerstand naar de voorgaande trap beïnvloed je die spanningsdeling. Ook bij de potmeter geheel rechtsom heb je dan nog een spanningsdeling en is het volume lager dan zonder serieweerstand.

[pompebled]

Bedankt Hans,

Ik zal niet zeggen dat het volledig begrijp, maar dat een andere potmeter waarde de spanningdeling van het ontwerp zal beïnvloeden is me nu duidelijk.
Ik zal het smalle printspoor onderbreken (want dat loopt naar een ander soldeer eilandje waar ik de weerstand aan vast kan solderen) en er een 47K weerstand tussen solderen en kijken hoe dat regelt.

Groeten, Jan.
