Arta en boxsim tutorial: metingen tbv filterontwerp

[Henkjan]

....
Het lastige hieraan is dat de offset van de woofer t.o.v. de tweeter bepaald moeten worden.
Dit zou met een gecombineerde meting van alle drivers (in fase aangesloten) vanaf dezelfde locatie niet nodig zijn.

dat heb ik net uitgelegd in m'n wedstrijd topic:
viewtopic.php?f=77&t=28094&start=25#p1936343

[vincent h]

Top!

Is dit met single of dual gated gemeten of maakt dat niet uit?

[Henkjan]

single. wel alles exact gelijk laten staan, plaats van mic en speaker, instellingen amp en geluidskaart, etc. alleen de snoeren van de units omprikken

[vincent h]

Klopt het dat als je de werkelijke units in de kast hebt gemeten met Arta en je deze info importeert in BoxSim dat het effect van kast afmetingen en positie van de driver units als is meegenomen en dat je in Boxsim dan "driver 1 en 2" de optie "use option common outer housing" uit moet schakelen?

[pappaleo]

Nee, je maakt een Common Outer housing met de afmetingen van de kast en de positie van de drivers.
Bij het invoeren van de driver gegevens vink je onder het tabblad Baffle and Position "Common Outer housing" aan.
Onder het tabblad Driver Data staat ook een vinkje "Internal enclosure (e.g. dome tweeters)"
Als je die aanvinkt, dan wordt het effect dat de kast zou hebben op je geïmporteerde metingen niet meegenomen (want die zitten al in je meting).
Dat doe je dus bij alle drivers, ook de woofer.

[vincent h]

Als ik dat doe zie je bij single driver tweeter een verschil tussen driver in enclosure in half room en ...with baffle influence. Hij rekend met de laatste. Wordt de baffle in dat geval dan niet meegenomen. Er is wel wat versterking van het middengebied.

[vincent h]

Is de zwarte lijn in dit geval ''driver in enclosure in half room'' teruggerekend vanuit de meting naar een speaker in een oneindig klankbord en de blauwe lijn ''with baffle influence'' de werkelijke meting? (Waar in dit geval wat versterking optreedt tussen 500 en 2000Hz t.g.v. de werkwijze behuizing?)

[vincent h]

Onder single driver lijkt mijn tweeter meting meer op de zwarte dan op de blauwe lijn maar hij lijkt te filteren op de blauwe karakteristiek.
Zie ik dat verkeerd of doe ik nog iets niet goed.

[vincent h]

Nee, je maakt een Common Outer housing met de afmetingen van de kast en de positie van de drivers.
Bij het invoeren van de driver gegevens vink je onder het tabblad Baffle and Position "Common Outer housing" aan.
Onder het tabblad Driver Data staat ook een vinkje "Internal enclosure (e.g. dome tweeters)"
Als je die aanvinkt, dan wordt het effect dat de kast zou hebben op je geïmporteerde metingen niet meegenomen (want die zitten al in je meting).
Dat doe je dus bij alle drivers, ook de woofer.

Het lijkt erop dat bij ''internal enclosure'' aan, er toch een extra kasteffect wordt toegevoegd of interpreteer ik dat niet juist?

[pappaleo]

Waaruit maak je dat op?

[Olaf Analogue]

Op de eerste plaats mijn dank aan Jag om het meet proces zo helder weer te geven, dit heeft mij in ieder geval goed op gang geholpen

Ik ben volop bezig met meten, ook ik loop tegen het vraagstuk aan van de twee kanaals meet-setup.
ondanks dat "het 2e kanaal is een doorlus van output naar input" heel simpel klinkt is het toch iets wat ik visueel zou willen zien door middel van een tekeningetje of zo, dit omdat mij aan het twijfelen brengt of het inderdaad de bedoeling is om de uitgang aan de ingang te hangen, omdat je dit normaal gesproken liever niet doet met een voorversterker of gelijksoortig apparaat. misschien is dit toch zo, maar dat zou ik graag helder willen hebben.

[pappaleo]

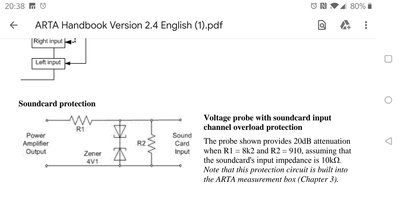

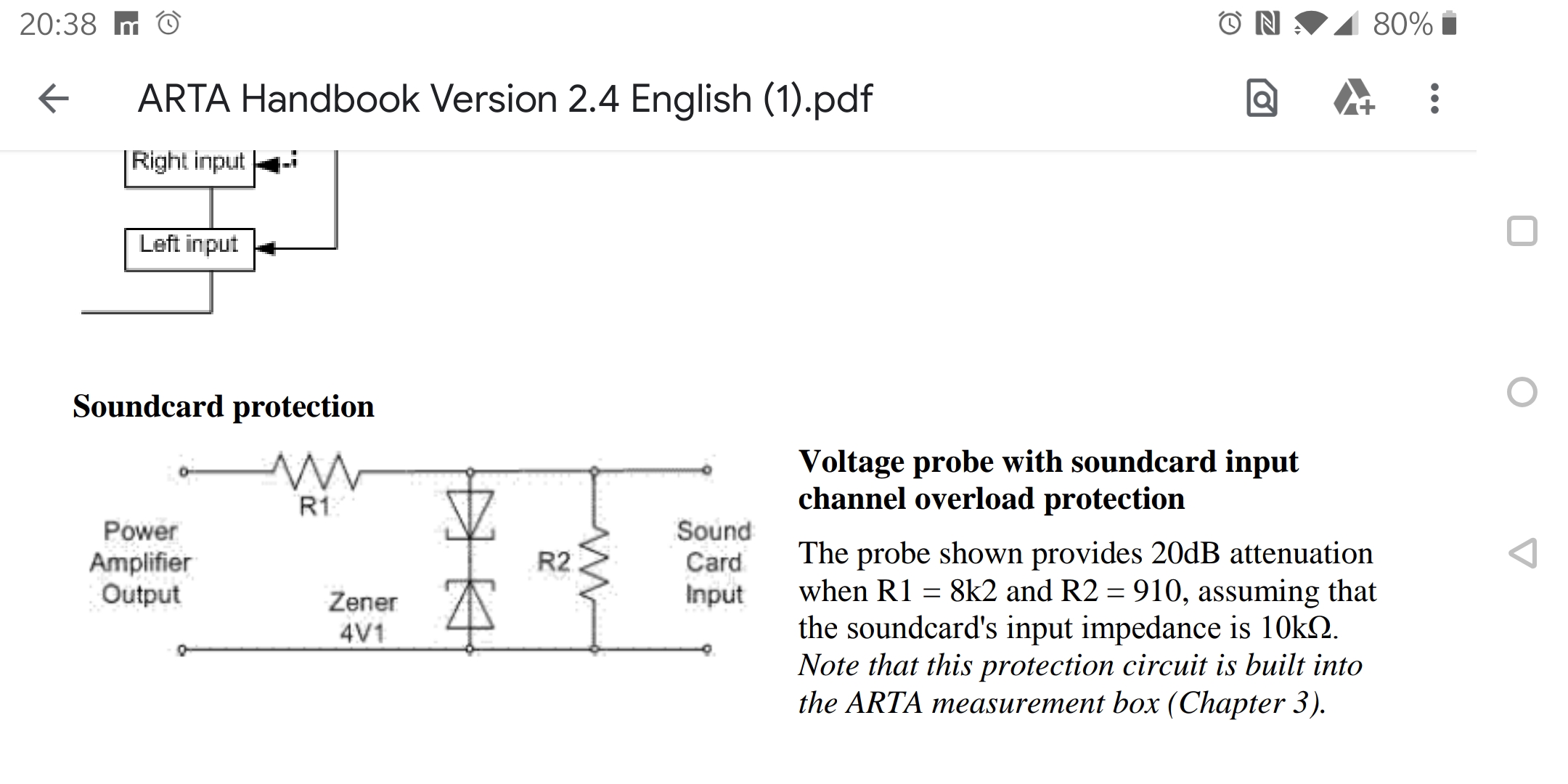

Er moet ook een verzwakker tussen:

De output van je versterker wordt via deze verzwakker toegevoerd aan het tweede (rechter) kanaal van je audio interface.

[Olaf Analogue]

Bedankt voor je snelle reactie pappaleo, dit staat uiteraard gewoon in het Arta handboek, en ik heb er overheen gekeken, maar ik kan weer verder.

[pappaleo]

Wel bij de meting het vinkje "Dual channel measurement mode" aanzetten.
