Liteplacer build topic

[hannesie]

Ik ben juist nieuwsgierig of dat nu inderdaad recht gaat liggen, zoals ik wel ik demo filmpjes heb gezien. Tijdens het proces en de temperatuur bereiken, zag ik ze dan even " trillen van genot".

[AatV]

In wat voor soort filmpjes zag je ze trillen van genot?

groet,
Aat

[OpaBert]

Volgens mij zit Hans naar een verkeerd forum te kijken

[knuisje]

CTRL-TAB indrukken Hans

[hannesie]

ongeveer vanaf 1:50

Bij deze staan ze ook te trillen van extase, zo wanneer ben ik aan de beurt.
En dat zonder flow.

[ds23man]

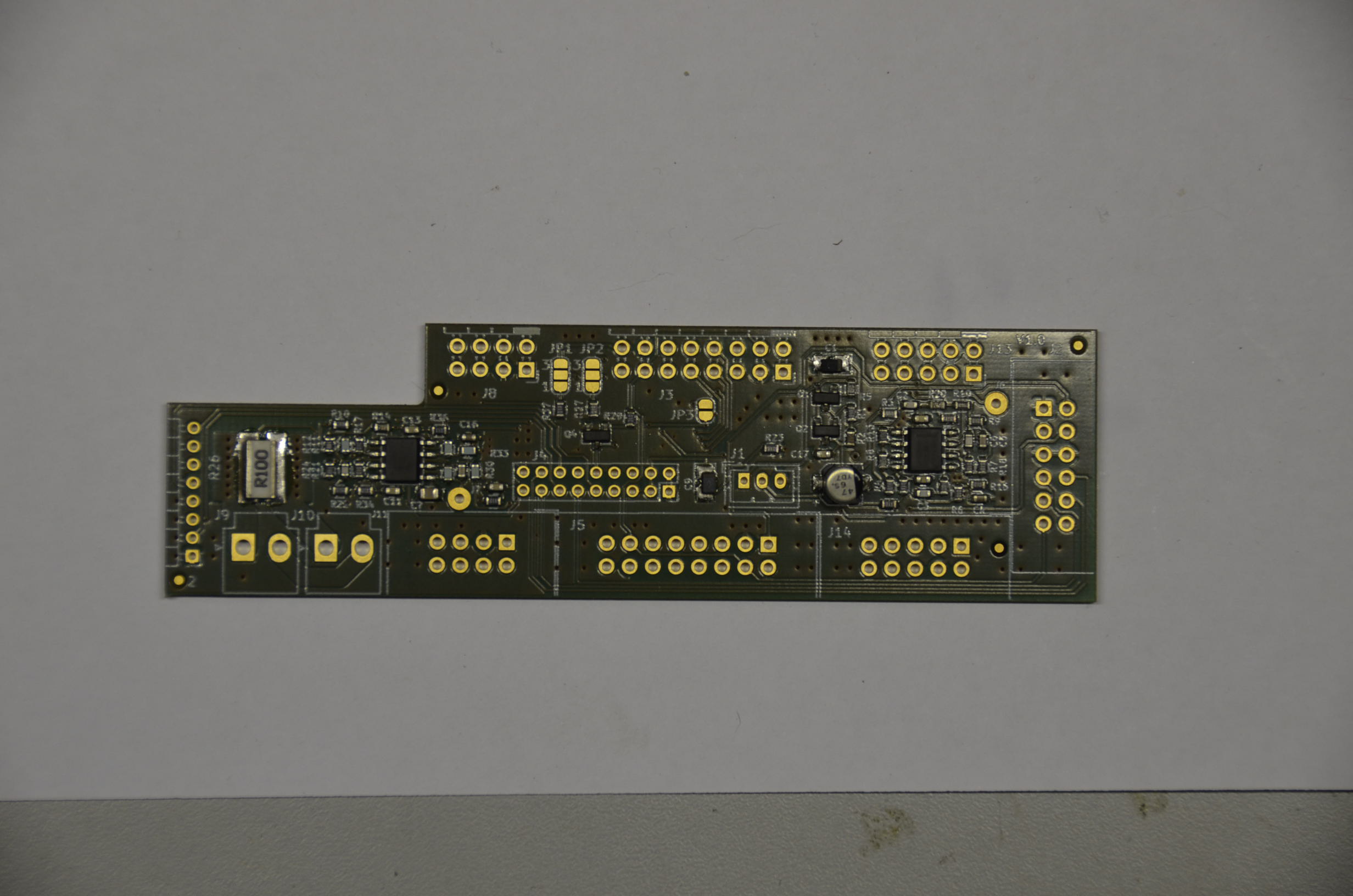

Pizza!

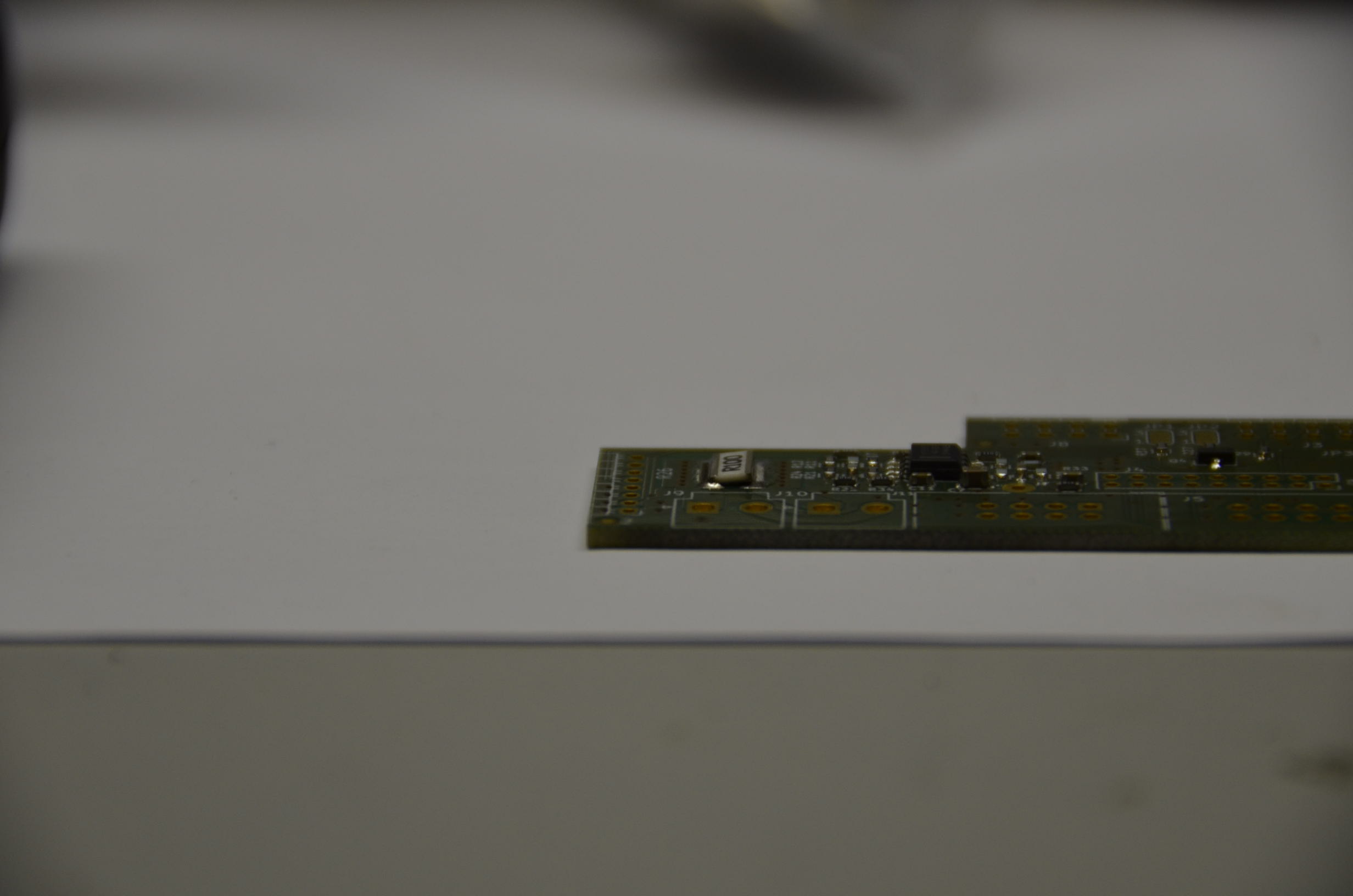

Alleen de currentsensor ligt niet mooi vlak, verder geen probleem:

[hannesie]

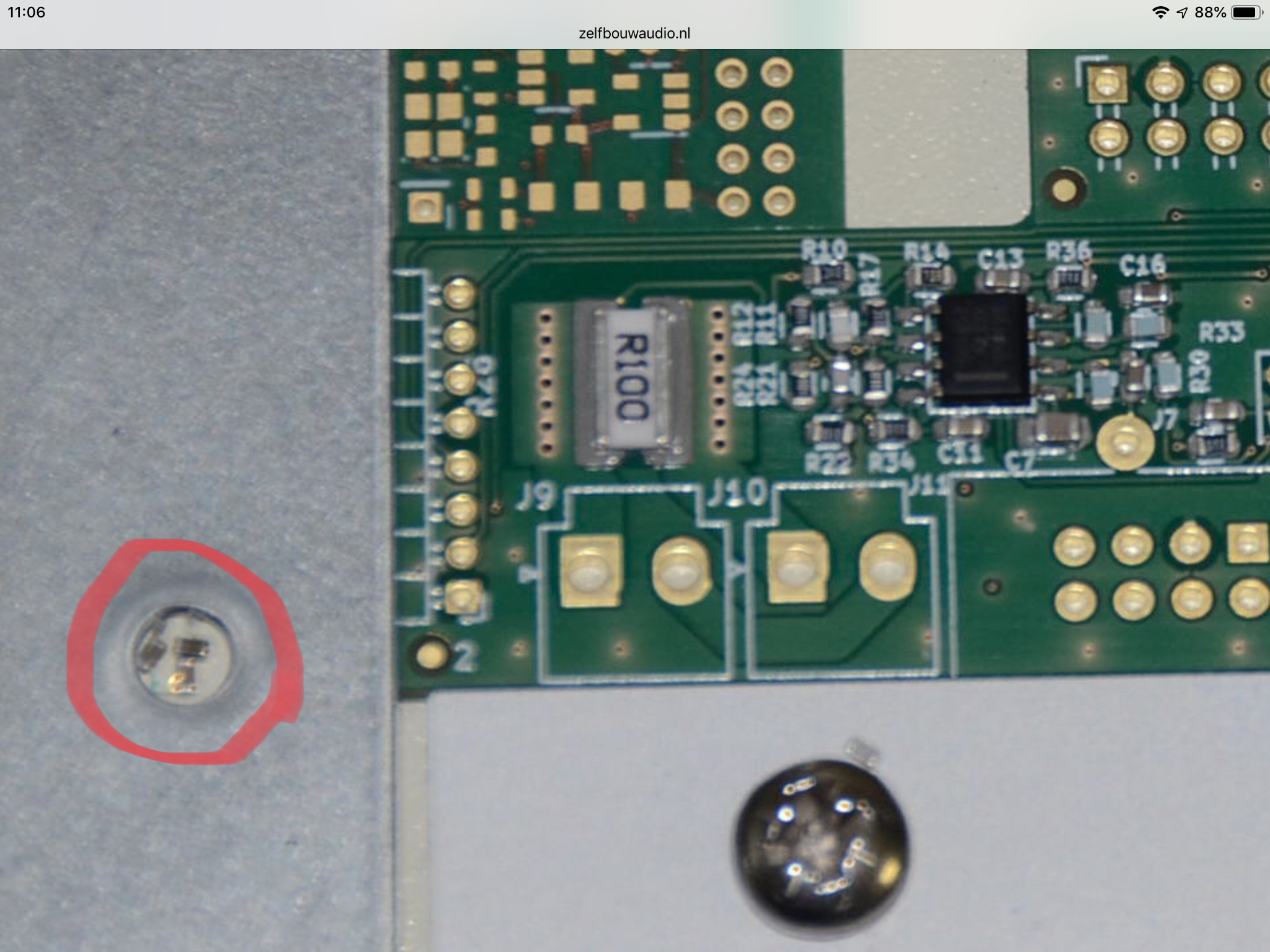

Maar die C7 ligt wel erg netjes op z'n plekje, heb je daar nog wat aan gedaan, of is het door de zelf corrigerende actie gekomen.

[ds23man]

Die heb ik even "geholpen"

[hannesie]

Strak werken zo............!!

[ray5150]

Pizza!


Alleen de currentsensor ligt niet mooi vlak, verder geen probleem:

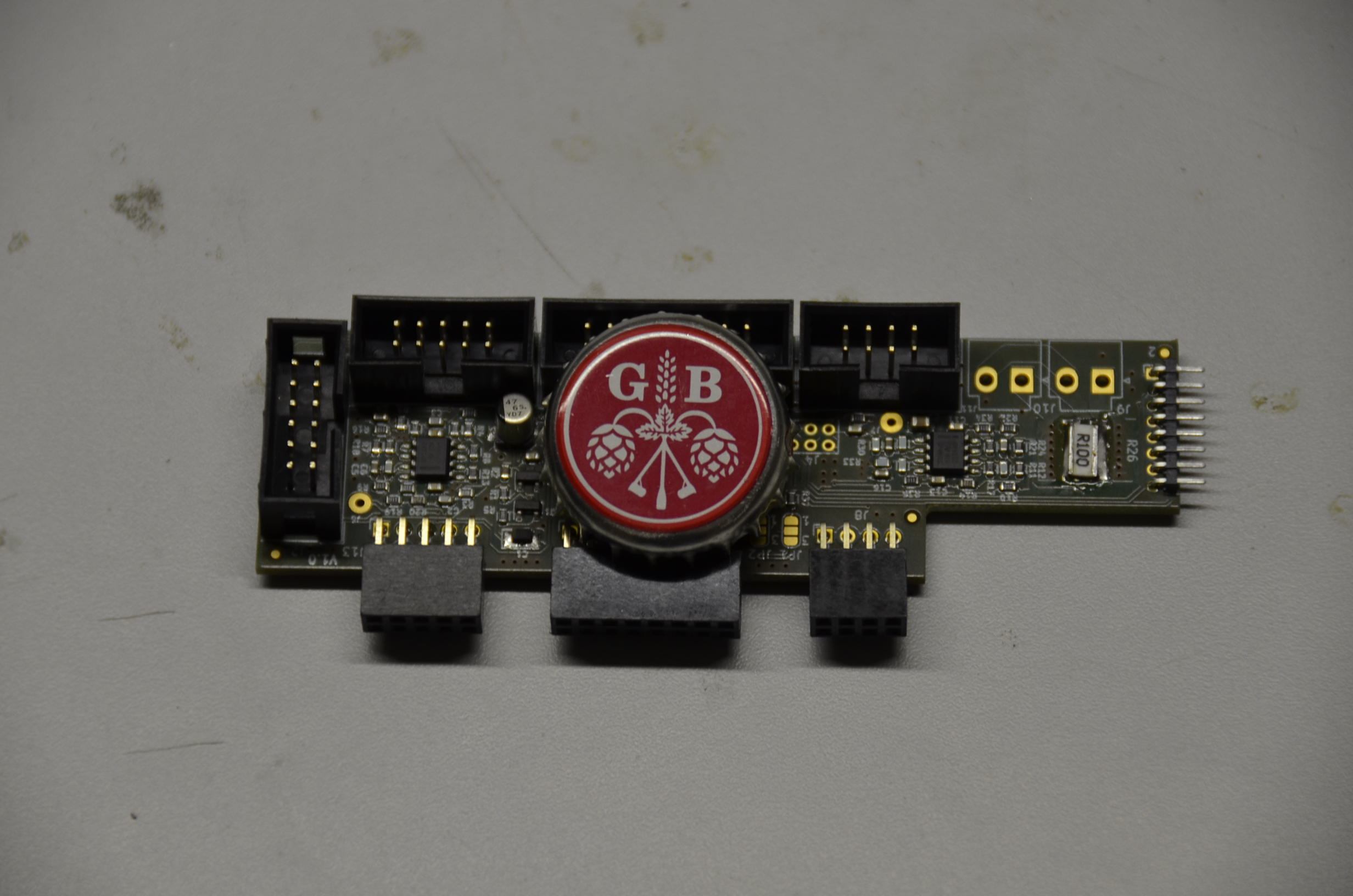

Hoe groot meet dat printje nou ?
(ik mis de pot bier ernaast. )

[ds23man]

[ray5150]

[audiomanics]

Ik heb geen soldeermasker laten maken, anders had ik binnenkort een stuk of 10 printjes te bestukken met slechts drie verschillende componenten (1 IC, 10 transistoren en 10 weerstanden..).. Nu dus maar handmatig solderen onder de microscoop...
Of????

Kees

[ds23man]

Naast een stencil heb je ook fiducials nodig op de print, in theorie kan mijn machine ook wel werken met alleen een board outline, maar heb de handel voorlopig opgetuigd voor de MFB controler. Anders had ik het wel willen doen mits je een stencil zou bestellen.

[Pjotr]

Een board outline is meestal te onnauwkeurig en varieert te veel. Bovendien werkt dat niet met "panels". Doorgaans heb je 3 fiducial markers nodig om ook eventuele rechthoek-vervorming te compenseren. Al denk ik niet dat jouw software zover gaat en zijn 2 op tegenoverliggende hoeken voldoende.

[ds23man]

Dat doet ie dus wel, met 4 is ie het meest nauwkeurig.

[Pjotr]

Netjes dan

[ds23man]

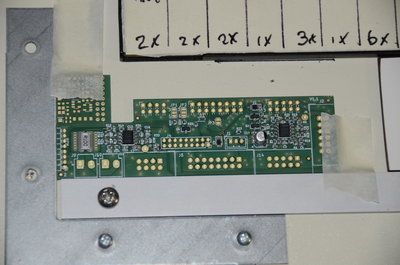

Oh ja, je kan ook montagegaten, connectorgaten en zelfs via's als fiducials gebruiken. Met het 1777 printje heb ik twee pinnen van de connector gebruikt en de twee extra massa aansluitingen op de hoeken gebruikt.

[audiomanics]

Ik ga het zelf wel proberen.. Eerst gewoon met de soldeerbout onder de microscoop.. Als dat niet lukt wil ik wat soldeerpasta aanschaffen en de 350W heteluchtpen, van een maatje van me, lenen.. Is me alleen niet duidelijk of je die soldeerpasta zo kan gebruiken of dat de (vertinde) printjes ook eerst nog van flux voorzien moeten worden.. Lijkt me dat die troep die je met de soldeerpasta meespuit ook iets van flux is...

Kees

[ds23man]

60 componenten in 15 minuten, dat lukt me niet met de hand.

[knuisje]

Ja maar al die connectoren nog solderen kost ook aardig wat tijd.

[hsmeets]

Ik hoop dat die niet door je machine daar geplaatst zijn

[ray5150]

60 componenten in 15 minuten, dat lukt me niet met de hand.


Ik doe het hem ook niet na.
Wat ik dan niet helemaal snap is waarom die machine zo allejezus groot moet zijn, terwijl het te bestukken oppervalk nooit veel groter zal zijn dan een A4tje.

[ds23man]

Je moet je componentenstrips ook kwijt Ray.
