yamaha reciever geeft enkel zeer laag volume

[964]

hallo iedereen, vraagje over " zelfherstel" ipv zelfbouw, oudere reciever dus niet de moeite om in winkel binnen te geven .
yamaha rx-v392 . deze speelt enkel nog zeer zacht, alsof mute knop opstaat . maar deze heeft geen mute, enkel achteraan - 10db knopje dat nog werkt maar dan helemaal zacht speelt . is er iets wat ik kan nazien-proberen ?

[Shadow]

Schema opzoeken, dan kunnen we eens mee kijken.

[964]

nog even meegeven dat ik enkel ohm meter heb en soldeerboutje … ik ben automekanieker, dus weinig electronica-kaas gegeten …
ik heb wel even deksel geopend maar alles ziet er netjes uit …

[Henkjan]

Welkom 964

[ds23man]

https://www.google.nl/search?q=964&tbm= ... 45&bih=621

[964]

ik ben hier juist en moet me al even verontschuldigen, verkeerde diagnose … ik had enkel geprobeerd met ingebouwde tuner en phono . blijkbaar zal het aan element liggen in phono en is dit geen " echte " phono ingang ? tuner is iets raar, zonder antenne en dus enkel ruis gaat ie wel hard, vanaf er antenne of draadje aanhangt en tuner zender vindt is plots alle volume kwijt . heb intussen ook even tape geprobeerd en deze werkt wel normaal …

[Henkjan]

Als je draaitafel een MC element heeft, en die amp heeft een MM voorversterker dan kan t kloppen dattie zacht is

[Ah!buis]

Ja, je bent nog maar juist hier (welkom ) en al grote problemen
Er zit een µ-controller in die alles regelt, weet je nooit of er iets stuk is of dat de controller raar doet (evt wegens foute signalen uit het toestel)
Het lijkt me het beste om de "mute" buiten werking te tellen en zien of het dan wel werkt.
Beter een toestel zonder mute dan een waarbij je niks hoort

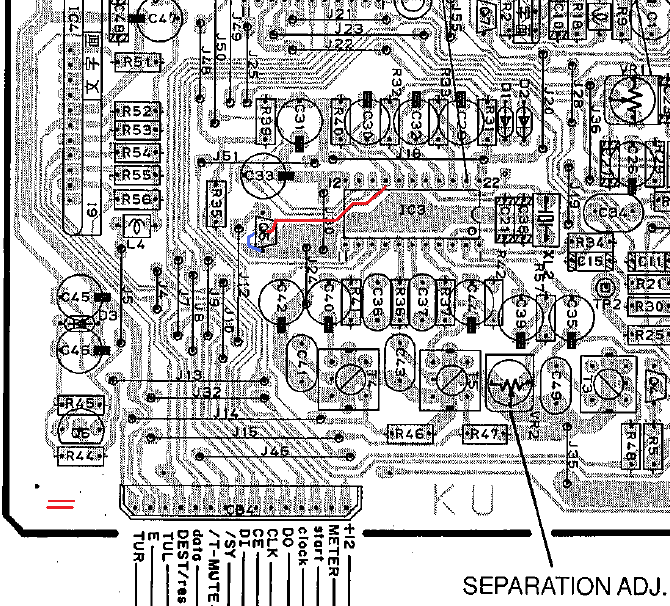

Op de print van het radiogedeelte zit een transistor Q5, als die geleidt = geen mute.
De verbinding van Q5 naar het decoder-IC heb ik rood gemaakt en , in het blauw, de verbinding om mute te voorkomen.
Anne

[964]

dag Anne, thanx alvast . Ik heb die transistor gevonden, als ik het goed begrijp onderste beentjes even doorverbinden ?

[964]

Ik heb het al even getest, no result . vanaf dat antenne fiche zelfs klein draadje van 5 cm ziet valt volume helemaal weg .

[Ah!buis]

dag Anne, thanx alvast . Ik heb die transistor gevonden, als ik het goed begrijp onderste beentjes even doorverbinden ?

Er zitten 3 "beentjes" aan, alle drie vanonder
De middelste zit aan het, door mij, rood gemaakt spoor naar pin 15 van IC3. Als die pin aan massa zit is de mute uitgeschakeld. Nu zit een ander "beentje" van Q5 aan massa = is het grotere koperoppervlak, zodat het daar makkelijk aaneen gezet kan.
Anne

[Ah!buis]

Ik heb het al even getest, no result . vanaf dat antenne fiche zelfs klein draadje van 5 cm ziet valt volume helemaal weg .

Dan komt het dus niet van de mute, zal 's kijken of daar een oorzaak voor te bedenken valt.
Anne

Nog een vraag, hoe zit 't met de AM-band ?

[964]

op AM enkel ruis, waarschijnlijk normaal ruisvolume maar ik heb geen antenne hiervoor . ruisvolume wel veel zachter dan ruisvolume FM zonder antenne . ik heb er eens gewone draad ingestoken maar niks ontvangst . misschien wel normaal ?

[Ah!buis]

op AM enkel ruis, waarschijnlijk normaal ruisvolume maar ik heb geen antenne hiervoor . ruisvolume wel veel zachter dan ruisvolume FM zonder antenne . ik heb er eens gewone draad ingestoken maar niks ontvangst . misschien wel normaal ?

Zowel de AM als de FM gaan door IC3.
Om te zien of de FM-ontvanger zelf wel ok is kun je het IC overbruggen.
R42 aan een kant losmaken (waar het rode spoor uitkomt) en het dan losse eind van R42 verbinden met Q4 waar ook R5 aanzit (de blauwe verbinding).
Zo komt de FM ongedecodeerd (mono dus) op het linker versterkerkanaal.
Heb je dan wel geluid dan deugt IC3 niet.
Anne
