Basreflex maar het is geen speaker...

[Pjotr]

Op haar atelier heeft mijn vrouw een klein handig zuigercompessortje staan voor airbrushewerk. Ook handig voor mij om schoongesopte printje e.d. droog te blazen etc Ding was na 20 jaar nodig aan revisie toe: Moest een nieuwe pressostaat (drukschakelaar) op, olie verversen en nog zo wat. Kwam gelijk de vraag van mijn vrouw: Als je toch bezig bent kan ie dan ook niet gelijk wat stiller?

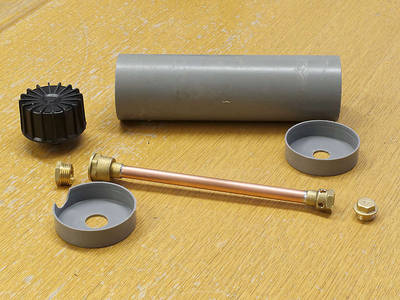

Eens bekeken wat nou het meeste lawaai maakte en dat bleek van de inlaat af te komen. Het inlaatfilter dempt maar bar weinig geluid. Hij draait op 2850 rpm wat dus 47,5Hz + harmonischen produceert. Dat demp je dus niet simpel met een plukje BAF, Twaron of wat dan ook. Moest ik gelijk aan het BR principe denken: Een BR-poort is naar buiten toe een 2e orde laagdoorlaat filter! Dus aan de slag... Uit de schuur een stukkie PVC 70mm regenpijp gevist (wie wat bewaart heeft wat ) en met wat loodgieterswerk een pijpje geklust:

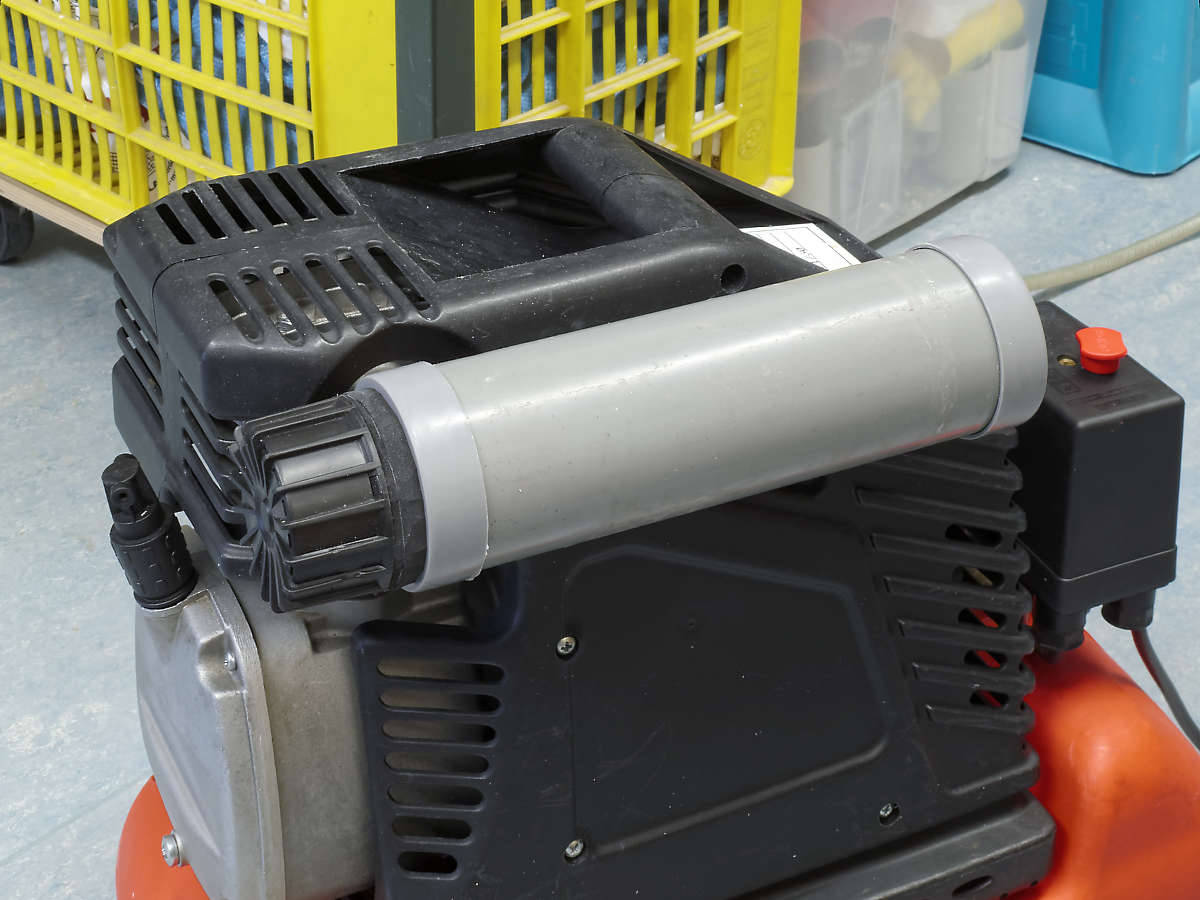

Met 25cm lengte kom ik op iets meer dan 0,8L inhoud voor de "kast". Pijpje is 10mm inwendig en ook 25 cm lang. Met de Helmholzformule kom ik dan op een resonantiefrequentie van ong. 30Hz. Dit is zonder eindcorrectie, dus het komt in werkelijkheid nog wat lager uit. Het resultaat mag er zijn:

Het geluidsniveau was eerst 96 dBA zonder de extra demper. Dat is nu gedaald naar 68 dBA. Een stuk aangenamer en niet echt storend meer. Toch leuk die akoestische principes

[pappaleo]

De inlaat is aangesloten op de inhoud van de grijze pijp (de baskamer) en de lucht wordt via de koperen pijp de baskamer ingezogen; begrijp ik dat goed?

[Pjotr]

I.d.d. Het luchtfilter dempt de Q-factor van de resonator flink, anders zouden we weer piek op 30 Hz kunnen krijgen (al zit die dan al een stuk onder de grondfrequentie van de compressor).

[dre]

Geniaal man!

[Jag]

briljant
ik snap alleen niet hoe je aan de 47Hz komt

[FR_Aad]

Da's wat anders dan smd solderen.

[Pjotr]

briljant
ik snap alleen niet hoe je aan de 47Hz komt

2850 toeren per minuut is 2850/60 = 47,5 toeren per seconde. De klepjes richten a.h.w. de luchtverplaatsing van de zuiger gelijk en krijg je een pulserende luchtstroom met ongeveer de vorm van een halve sinus. Daar zit akoestisch behoorlijk wat harmonische energie in. Kan de demping van de grondgolf nog wel verder omlaag krijgen door de resonantiefrequentie te verlagen maar dan wordt het onhandig groot. Het nu overblijvende gebrom is niet echt storend meer.

[Jag]

a ja, toeren per minuut

maar de grondtoon omlaag, je wilt hem juist omhoog hebben toch? Je hebt nu een 2e orde low pass filter op 30Hz, hoe hoger hoe meer demping zou ik denken

[Pjotr]

a ja, toeren per minuut

maar de grondtoon omlaag, je wilt hem juist omhoog hebben toch? Je hebt nu een 2e orde low pass filter op 30Hz, hoe hoger hoe meer demping zou ik denken

Ech ja... Bedoelde de demping van de grondtoon (aangepast ). Aan het toerental kan ik niets veranderen, wel eventueel de afsnijfrequentie van het filter (F_res). Hoe lager die is des te meer onderdrukking van de 47,5 Hz en de harmonischen.

[richard]

Op haar atelier heeft mijn vrouw een klein handig zuigercompessortje staan voor airbrushewerk....
Toch leuk die akoestische principes

En ook leuk dat je bij je vrouw waarschijnlijk ook een behoorlijk stuk in achting bent gestegen.

[Pjotr]

Op haar atelier heeft mijn vrouw een klein handig zuigercompessortje staan voor airbrushewerk....
Toch leuk die akoestische principes

En ook leuk dat je bij je vrouw waarschijnlijk ook een behoorlijk stuk in achting bent gestegen.

Dat lijkt mij een Freudiaanse uitspraak Eh nee, dat zit al aan top hier. Eigenlijk vindt zij die rotzooi die ik ervoor maak in haar atelier maar niks

[Shadow]

Is het vullen van leeg naar vol nu ook nog net zo snel?

[Pjotr]

Is het vullen van leeg naar vol nu ook nog net zo snel?

Yup, dat maakt niks uit. Nu is het maar een 10L tankje, dus dat is sowieso zo vol met een capaciteit van 190L/min. Een nieuwe terugslagklep deed wel wat.

[Shadow]

Mooi gedaan, is op mijn v-twin lastiger te realiseren denk ik

[hrscharft]

Erg leuk ding.

Moet ik ook maar eens gaan maken voor dat ding van mij. Het is een 50l tank maar als ik sta te frezen in Alu dan staat het ding ook constant te draaien voor lucht voor de koeling.
