portable mini headphone amp

[sevenup]

Laatst gemaakt, kleine headphone amp welke op 1 of 2 stuks 9V batterijen werkt. 2 stuks geeft meer voltage (serie), handig voor hoofdtelefoons met hoge impedantie. Erg compact, PCB is maar 78x23mm, qua volume niet veel groter dan de 9V batterij. Layout gemaat op 2.54mm, is dus 1 op 1 over te nemen op gaatjesprint. De blauwe sporen zijn draadbrugjes.

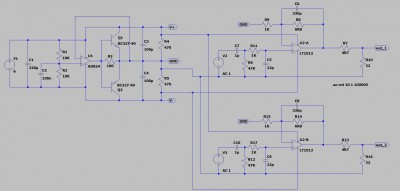

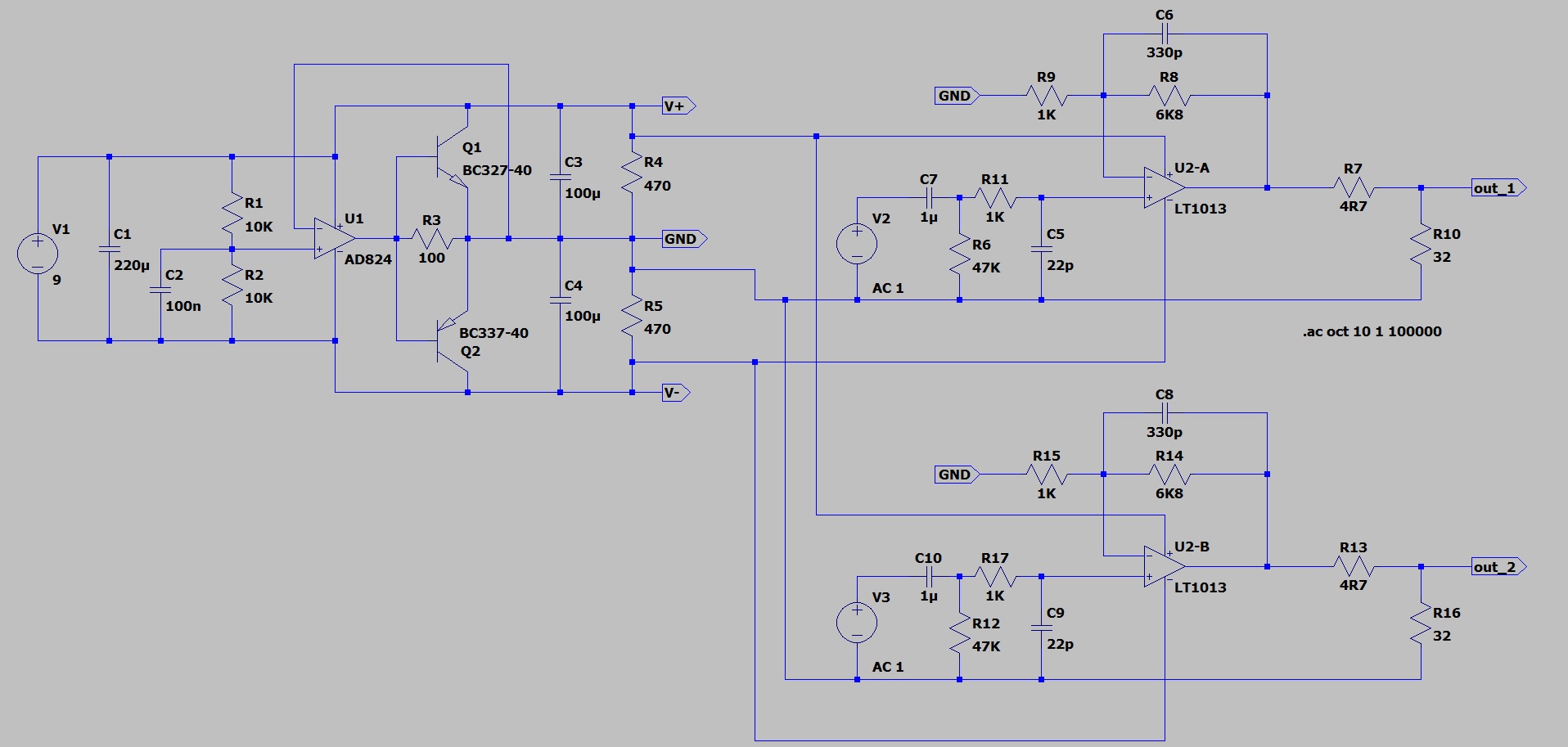

Design bestaat uit een virtual ground circuit in de voeding en een normale dubbele opamp voor de versterking. Ik gebruik trouwens een NE5532 ipv de 1013 in het schema, wil ook nog eens testen met een NJM4556.

Nu nog een mooi kastje verzinnen, zou leuk in een Potters blikje kunnen, de Nederlandse variant van de Altoids headphone amps

[Barry2001]

Ha Michiel, ik zou zeker 100nF ontkoppeling op de voedingslijnen van de opamp(s) zetten om hf te ontkoppelen, naast de uF’s. Tsja en verder, dit vraagt om smd dan kan het echt klein.

[sevenup]

Ha Michiel, ik zou zeker 100nF ontkoppeling op de voedingslijnen van de opamp(s) zetten om hf te ontkoppelen, naast de uF’s. Tsja en verder, dit vraagt om smd dan kan het echt klein.

Bij de ne5532 zit een 100n direct over de voedingspinnen (zie foto blauwe condensator bovenop), vergeten in het schema te zetten.

[Henkjan]

..... 1 of 2 stuks 9V batterijen werkt. 2 stuks geeft meer voltage spanning (serie), .....

[Barry2001]

Vandaar, ik zie ze in de layout ook niet. Wat gebruik je, MKT? Wordt vaak keramisch voor gebruikt, zijn ook wat kleiner.

[sevenup]

..... 1 of 2 stuks 9V batterijen werkt. 2 stuks geeft meer voltage spanning (serie), .....

Lekker constructief, bedankt...

[sevenup]

Vandaar, ik zie ze in de layout ook niet. Wat gebruik je, MKT? Wordt vaak keramisch voor gebruikt, zijn ook wat kleiner.

MKT inderdaad. Kleiner is niet echt nodig, deze komt niet boven de andere componenten uit.

[sevenup]

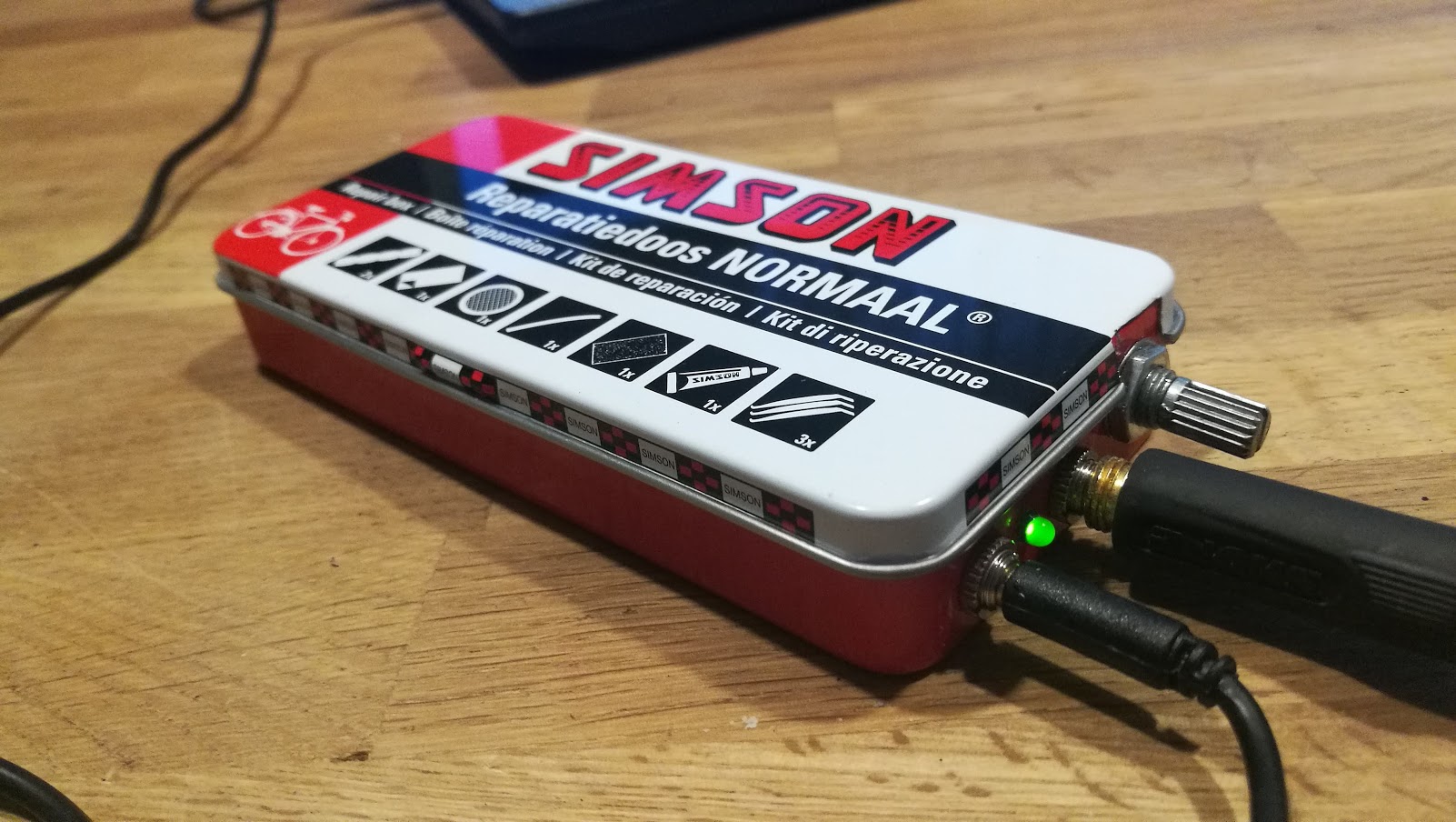

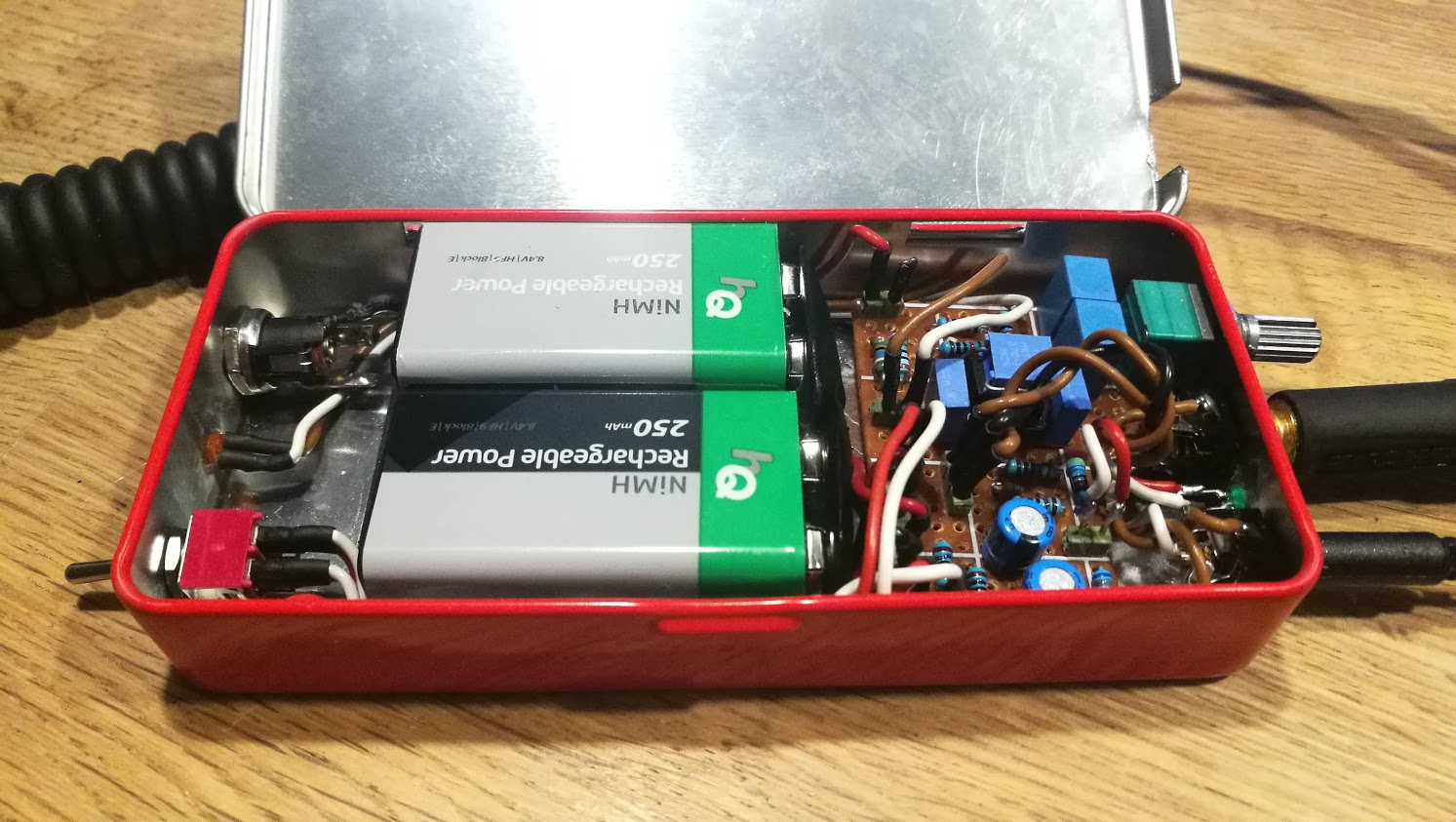

Schema iets aangepast, virtuele ground is vervallen, nu met 2 batterijen. En in een mooi blikje natuurlijk

[Barry2001]

Link ding geworden zo Michiel

[sevenup]

Alleen nog een knopje voor de potmeter

[Barry2001]

Vroegah eens een zendertje gebouwd in een Simson blikje
Subtiel, hoort een subtiel knopje op.
Je hebt geen printje laten maken dus?

[sevenup]

Vroegah eens een zendertje gebouwd in een Simson blikje
Subtiel, hoort een subtiel knopje op.
Je hebt geen printje laten maken dus?

Geen printje idd, ben niet van plan er meerdere van te maken.

[Thomox]

Tof klein doosje tot welke impedantie kun je met deze 18v goed aansturen?

[sevenup]

Genoeg voltage voor hoogomige hoofdtelefoons.
Voor laagomige zou je de OPA1688 kunnen gebruiken. Deze kan 75mA leveren ipv de standaard 20-30 mA van bijvoorbeeld de NE5532
