Hoofdtelefoonversterker met SMD

[hannesie]

Thanks Hans! Zit momenteel een beetje in de wapperfase

Zolang het je oren niet zijn, gaat dat best wennen.

[Kaplaars]

Kleine update: Tijdens het bestellen voor een nieuw project maar meteen een externe zekeringhouder mee besteld. Iets minder compact, maar nog wat handiger mocht er een keer wat misgaan. Verder nog een ferrietkraaltje om de netspanningsleiding gevoegd en een printje voor de led. Ik ben wat gaan meten met het wel en niet aansluiten van de randaarde. Dit ging eigenlijk beter dan verwacht en had geen last van groundloops. Dus ook de aarddraad is toegevoegd Had alleen geen groen gele kabel meer, maar zwarte kabel voldoet ook wel, voor deze keer dan

[sevenup]

Kleine update: Tijdens het bestellen voor een nieuw project maar meteen een externe zekeringhouder mee besteld. Iets minder compact, maar nog wat handiger mocht er een keer wat misgaan. Verder nog een ferrietkraaltje om de netspanningsleiding gevoegd en een printje voor de led. Ik ben wat gaan meten met het wel en niet aansluiten van de randaarde. Dit ging eigenlijk beter dan verwacht en had geen last van groundloops. Dus ook de aarddraad is toegevoegd Had alleen geen groen gele kabel meer, maar zwarte kabel voldoet ook wel, voor deze keer dan

Mooi

[Barry2001]

Kleine update: Tijdens het bestellen voor een nieuw project maar meteen een externe zekeringhouder mee besteld.

Of was je 'm stiekum toch vergeten Maar het is een fraai kastje geworden zo.

[Kaplaars]

Thanks Barry en Michiel !

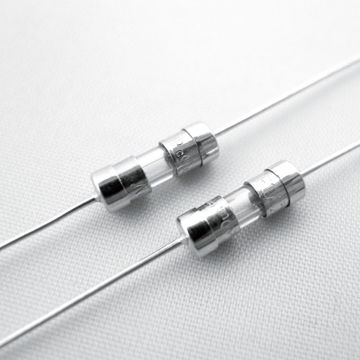

Hoho Ik heb een stel van dit soort zekeringen liggen:


Opzich pastte het heel mooi, maar achteraf misschien net even wat minder praktisch .

[hannesie]

Nu nog even je foto's plaatsen in het echie i.p.v. de link, dan voorkomen we deze problemen.
Want dat zou zonde zijn.................

[sevenup]

Michiel, wat wordt het volgende project?

Hierbij een idee van wat ik misschien verder uit ga werken.
MM phono preamp met MC pre-preamp opzetbordje.

Beide met instelbare ingangsweerstand en capaciteit. Ook nog instelbare versterkingsfactor.

[sevenup]

Hierbij de onderdelenlijst:

D1, D2, D3, D4 5A 40V Schottky SMD / DO-214AA package
C1, C2 2200u / 35V
C3, C4, C7, C8 220u / 25V
C5, C6 MKT 2,2uF 63V R5
C9, C10, C11, C12, C13, C14, C15, C16 SMD 0805 100nF 50V
C17, C18, C19, C20, C21, C22, C23, C24 SMD 0805 220nF 25V
C25, C26 SMD 0805 100pF 50V
R1, R2 SMD weerstanden 0805 22 kΩ
R3, R4, R13, R14 SMD weerstanden 0805 1 kΩ
R5, R6, R7, R8, R9, R10 SMD weerstanden 0805 100 Ω
R11, R12 SMD weerstanden 0805 4,7 kΩ
AC1, AC2 Vlaksteker 6,3-0,8mm
in1, in2 2 polige header
out 3 polige header
U1 78M15 (DPAK SMD)
U2 79M15 (DPAK SMD)
Transformator 2x15V / 5W


Meeste heb ik bij DickBest besteld: http://www.eoo-bv.nl/

Dit was mijn bestellijst
Orderoverzicht:
Product Productcode Hoeveelheid Prijs
Vlaksteker 6,3-0,8mm Printconnector Recht
Faston-05 4 €0.60
5A 40V Schottky SMD
5A-40V-Schottky-SMD 10 €3.00
SMD 0805 100nF 50V (10 stuks)
10xC-smd-0805-100n 2 €0.50
SMD 0805 220nF 25V (10 stuks)
10xC-smd-0805-220n 2 €0.60
SMD 0805 100pF 50V (10 stuks)
10xC-smd-0805-100p 1 €0.25
SMD weerstanden 0805 (10 stuks) 100 Ω
SMD-10x-0805-100 1 €0.15
SMD weerstanden 0805 (10 stuks) 1 kΩ
SMD-10x-0805-1k 1 €0.15
SMD weerstanden 0805 (10 stuks) 4,7 kΩ
SMD-10x-0805-4-7k 1 €0.15
SMD weerstanden 0805 (10 stuks) 22 kΩ
SMD-10x-0805-22k 1 €0.15
NE5532 SMD
NE5532-smd 10 €2.60
4700uF 35V 105°C
4700u-35V-Samx-KM 4 €4.00
220uf 25V 105°C Low ESR
220uf-25V-Jam-TL 8 €1.60
MKT 2,2uF 63V R5
2u2-63V-MKS2 4 €2.60
Header 2 polig Recht
Head-2p-recht 4 €0.40
Header 3 polig Recht
Head-3p-recht 2 €0.24

[Ah!buis]

Prijzen van '16 of van '18 ?
Anne
