Relaixed2(SMD) versterking aanpassen

[Chris_T]

Hallo allemaal,

Ik hoop dat dit het goede rubriek is voor mijn vraag.
Het gaat namelijk om het aanpassen van een voorversterker, de Relaixed2(SMD).
Daar heb ik vorige maand een aantal PCB's van besteld en nu de wintermaanden in aantocht zijn, zou ik daar ook de onderdelen voor willen verzamelen.
Maar voordat ik dat kan doen, wil ik graag de versterking aanpassen.
Dan kan ik tegelijk ook met de bouw van de ZBA CA aan de slag gaan.

Standaard is de versterking van de Relaixed2(SMD) voor gebalanceerd in +6dB en voor ongebalanceerd in +10dB.
Dat zou ik graag willen veranderen naar unity gain, ofwel 1x.
In ieder geval voor gebalanceerd in omdat mijn DAC al een behoorlijk signaalniveau uitstuurt.

Ik heb de vraag in een email aan de ontwerper Jos van Eijndhoven voorgelegd, maar dat is bijna week geleden zonder een antwoord daarop gekregen te hebben.
Enige kennis van electronica heb ik wel, maar niet genoeg om hier uit te komen.
In de praktijk moet het vaak toch ook iets anders omdat componenten nu eenmaal niet ideaal zijn.
Ik hoop dus dat jullie mij kunnen helpen .

Kan het zo simpel zijn door de feedback weerstanden R201/R236/R237 te overbruggen?
Of moet ik R218 zo groot maken dat de versterking verwaarloosbaar wordt?

[Ah!buis]

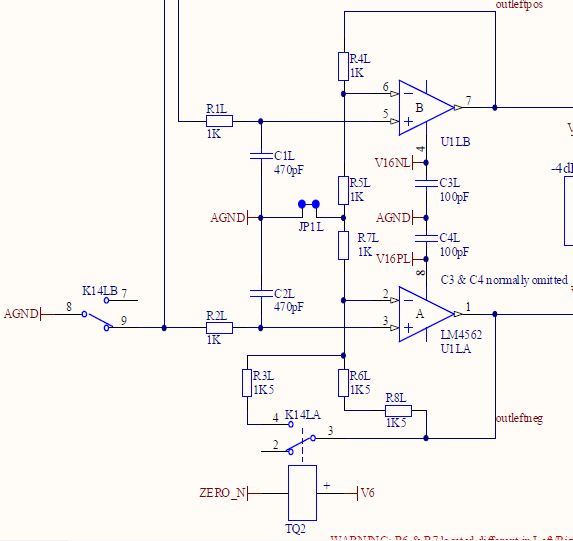

Dat is dus niet het Relaxed2 schema
Da's den deze,

De versterking kan minder (niet tot 1x, wel bijna) door R5 en R7 te vergroten.
Zet er bijv. 10k in, geeft minder dan 11/10 x
Anne

[Chris_T]

Bedankt voor de hulp Anne!

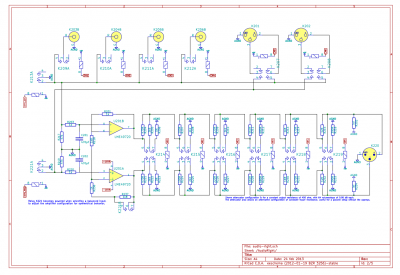

Het schema dat ik gepost heb is echter wel de juiste, het gaat namelijk om de SMD versie van de Relaixed2

[Ah!buis]

Bedankt voor de hulp Anne!
Het schema dat ik gepost heb is echter wel de juiste, het gaat namelijk om de SMD versie van de Relaixed2

Eigenaardig, bij deze staat zelfs vermld dat het de 2 is, die hierboven niet


Hoe dan ook, hier is't R218 en als de uitgangen bij niet gebalanceerd ook beide minder moeten, R237 = R218.
Anne

[Chris_T]

Ok, bedankt
