Aansluiten transformator op LM3886 zelfbouw (hulp nodig)

[Tom-LM3886]

Allereerst een Fijne Kerst.

Ik probeer mijn LM3886 versterker aan te sluiten. Dit is mijn eerste DIY-project, momenteel ben ik bezig mijn power banks modules (2x40.00uF) aan te sluiten om mijn transformator (de transformer is 250VA - input 230 volts, output 2x24 volts). Hij heeft 2x2 secondaries (bestaande uit rood/zwart en grijs/oranje)



Dit is wat de handleiding mij verteld:


Zover ik kan zien probeer ik beide power banks in paralell modus aan te sluiten. Omdat ik weinig verstand heb van electronica weet ik niet zo goed welke draden waar in gaan. Elke power bank (totaal 2) heeft (groene aansluiting) een plus, ground en minus kant. Hoe kan ik dit het beste aansluiten? Ik heb tevens een simpele verdeler (links van de transformator) gekocht hiervoor.

Groeten, Tom

[dre]

Zwart en grijs moeten aan elkaar,die vormen de ground aansluiting.
Oranje en rood vormen dan de andere ingangen.

Dan heb je dus 3 draden die weer parallel moet aansluiten op beide voedingen.

Vergeet geen zekeringen......

[Tom-LM3886]

Dank voor de reply dre.

Hoe belangrijk is de zekering? (ik neem aan dat je bedoeld een zekering op de 230 input draad)

[Pjotr]

Yep, is meer om brand te voorkomen als er iets mis gaat. Primair 1A Traag per LM3886 is een goede waarde.

[ray5150]

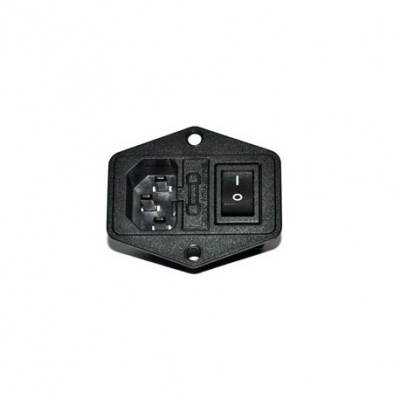

Een chassisdeel als dit lijkt me ook erg handig :
https://www.eoo-bv.nl/lichtnet/17010-eu ... hroef.html

[Tom-LM3886]

Goede tip.

Ik heb nog een laatste vraag over mn power banks. Momenteel heb ik 40.000uF per kanaal (per chip), ik lees hier en daar dat dit lichtelijk overkill is. Beide heb ik aangesloten op slechts de ene trafo uit het plaatje.

Zonder allerlei berekeningen te maken heb ik aangenomen dat genoemde trafo (250VA) voldoende zou moeten zijn voor het laden van 8x10.000uF aan condensatoren. Nu is mijn vraag, doe ik er verstandig aan om per kanaal 40.000uF te hebben, of is dit pure nonsens/overkill ? (zonder de wetenheid of mijn trafo dit wel bijhoud - spelende op hogere vermogens).

[ray5150]

ik zie er geen probleem mee. het is een flinke capaciteit, maar nu ook weer niet overdreven veel.
https://nl.wikipedia.org/wiki/Afvlakking

Mocht de zekering er regelmatig uitklappen bij het inschakelen , dan kun je een soft-start module overwegen :
http://www.ebay.com/itm/Sound-Amplifier ... SwBnVW89Jg

[ds23man]

Wat is er tegenwoordig mis met het woord voedingsprint?

[Pjotr]

Meer is niet altijd zinnig. 10.000uF per rail per LM3886 met 120VA per LM is ruim voldoende. Met meer gaat het er niet beter van klinken. Ga je ze apart voeden, ieder met een eigen trafo? B.t.w. softstart heb je pas nodig bij 500VA en meer tegelijk inschakelen. Hangt meer van de trafo's af dan van de elco's

[Ah!buis]

Wat is er tegenwoordig mis met het woord voedingsprint?

Zal wel wegens die 2x 40mF zijn.
Die 1A zekering van Peter zal zo ook wel geen lang leven beschoren zijn.
Anne

[Tom-LM3886]

Meer is niet altijd zinnig. 10.000uF per rail per LM3886 met 120VA per LM is ruim voldoende. Met meer gaat het er niet beter van klinken. Ga je ze apart voeden, ieder met een eigen trafo? B.t.w. softstart heb je pas nodig bij 500VA en meer tegelijk inschakelen. Hangt meer van de trafo's af dan van de elco's

Ik had in eerste instantie 4 LM's prints ter beschikking, maar gezien elke LM 1 kanaal voor zich neemt, zou ik niet weten hoe ik er per kanaal 2 in serie moet zetten. Vandaar heb ik ervoor gekozen te beginnen met 2 LM's, wel met elk hun eigen voedingsprint in plaats van 4. Origineel gezien was elke voedingsprint bedoeld om 2 LM's aan te gaan sturen.

Ik wil het als volgt gaan aansluiten, ik hoop dat dit geen probleem vormt:

[ray5150]

Ik zou een kroonsteen strip nemen met een wat grotere diameter.

[Tom-LM3886]

Ik zou een kroonsteen strip nemen met een wat grotere diameter.

Huidige is 6 mm dik.

[Ah!buis]

Kan me vergissen, maar krijg de indruk dat de in- en uit-kant van de voedingsprint verwisseld worden.
Anne

[Tom-LM3886]

Kan me vergissen, maar krijg de indruk dat de in- en uit-kant van de voedingsprint verwisseld worden.
Anne

Klopt Anne, die heb ik inmiddels omgedraaid. Scherp. Ze moeten inderdaad zo staan (plaatje van het Internet):
