4P1L vraagje

[democles]

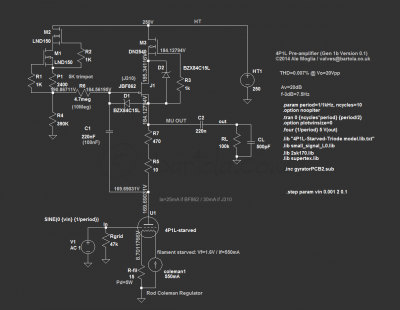

Zit al een tijdje naar dit schema te kijken.

Had een vraagje?

Wat in de schakeling bepaalt het aantal mA wat er door de buis gaat?

Hier zou het om 25mA gaan.

[Ah!buis]

In de eerste plaats R-fil die bepaald, samen met de stroombron voor de gloei, de negatieve roosterspanning.
Tweede speler is de anodespanning en die wordt bepaald door R4 en de stoom erdoor = de stroombron erboven.
Anne

[democles]

Bedankt Anne.

Ik vroeg dit, omdat er een BF862 wordt gebruikt en die mag max 25mA hebben.

Wat kan ik meten over de 10 Ohm weerstand R5?

[Ah!buis]

Volgens de spanningen die daar vermeldt worden loopt er 30mA.

Om maar 25mA te krijgen moet R-fil aangepast.Daar gaat dan geen 550+30 maar 550+25mA door en dat moet dan de nodige -Vg opleveren.
Daar wringt de schoen, de buis werkt hier met een (te)kleine gloeistroom.Dan kloppen de normale grafieken niet meer.
Stel je hebt ipv 8,7volt nu goed 10volt nodig over R-fil, dan wordt die 10/0,575=17,4Ω.
Je zou 18Ω kunnen proberen.
Anne

Met een BFJ310 haal je wel 30mA
