Oscilloscoop-beginner zoekt hulp

[j_man]

Om straks als mijn buizenversterker af is (jaja, dat komt er echt een keertje van ) te kunnen meten hoe hij zich gedraagt heb ik een oscilloscoop aangeschaft (Owon SDS7102E). Dan moet je natuurlijk wel weten hoe je met zo'n ding om moet gaan. Dus maar eens aan de slag met de handleiding erbij. Eerste meetobject: de rimpelspanning na de gelijkrichting en afvlakking (10.000Uf) van de voeding van mijn phono voortrap.

Ik heb gemeten met de probe op de 1x en 10x stand. Je zou dan verwachten (ik althans...) dat daar hetzelfde plaatje uitkomt als je de verticale schaling aanpast. Maar dat is dus niet zo. Zie onderstaande plaatjes. De experts hier hebben vast wel een idee hoe dat komt. Het enige idee dat ik nog heb is dat de bandbreedte van de probe in de 1x stand zakt tot 6MHz, maar dat zou toch geen probleem mogen zijn bij dit meetexperiment?

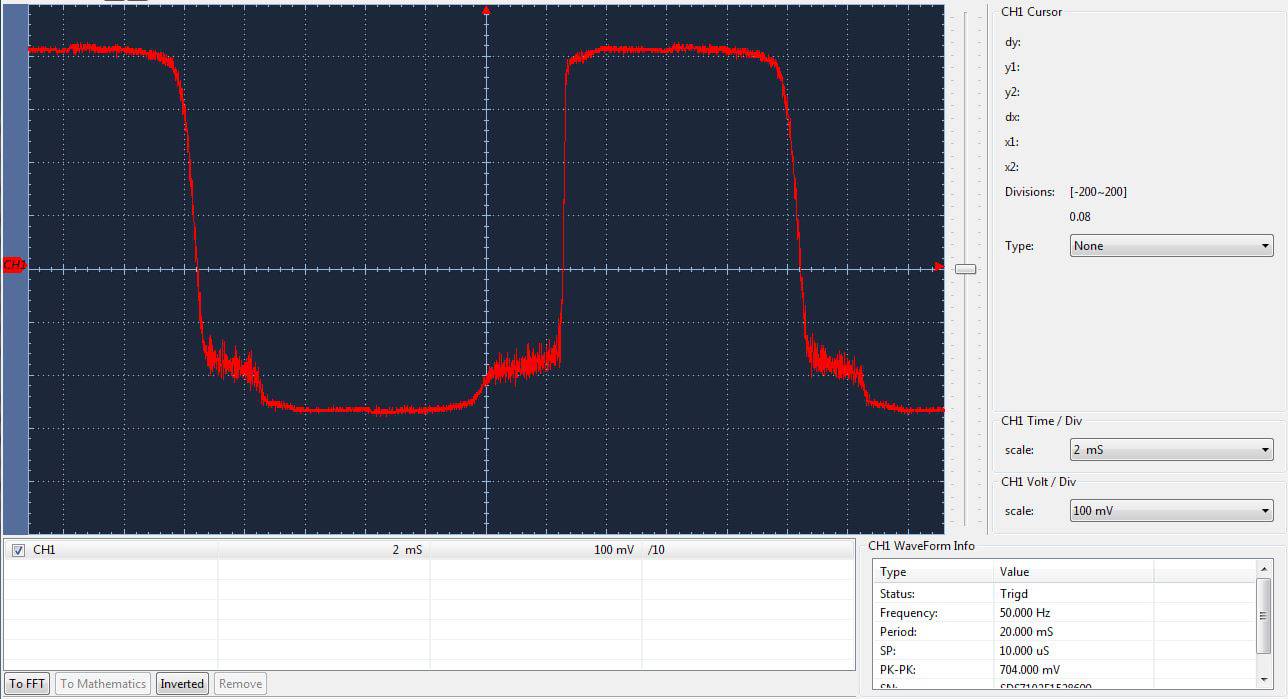

10x:

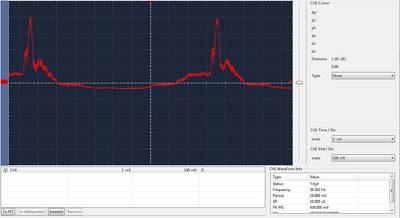

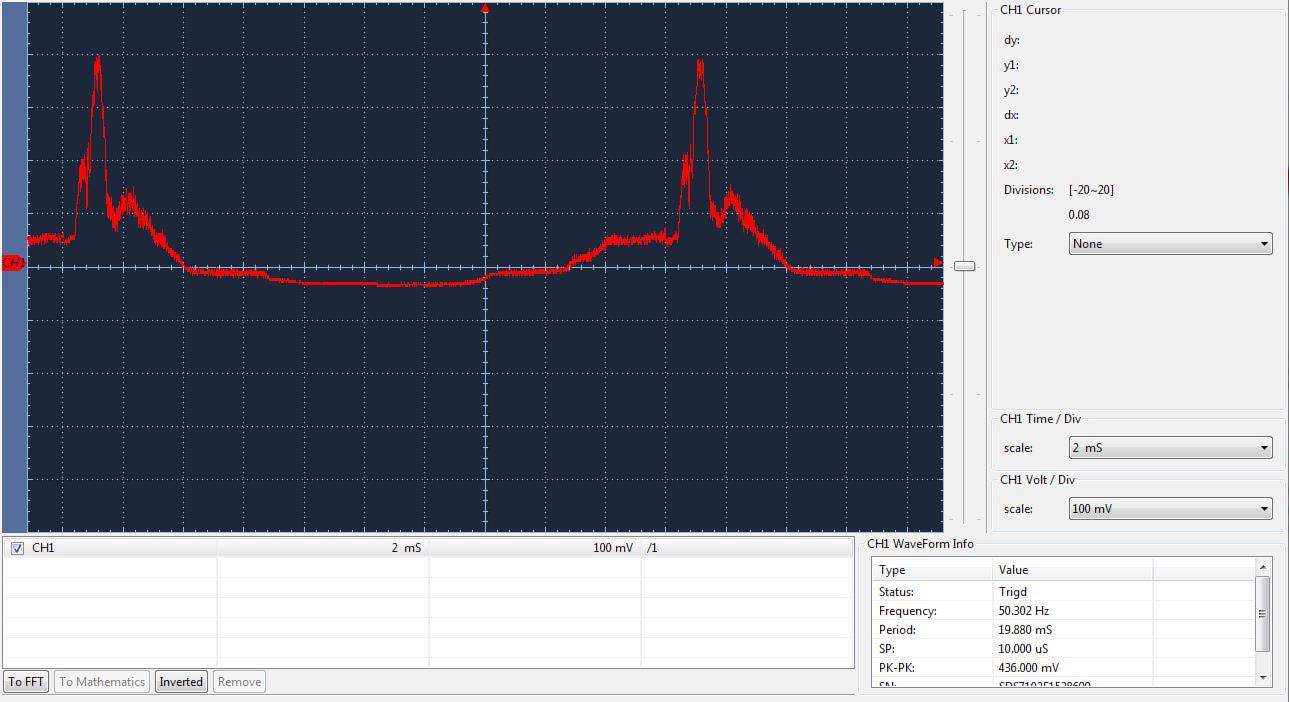

1x:

[OpaBert]

Heb je de probe al gekalibreerd op het test punt van de Owon ?
ik ben ook geen deskundige maar
in plaatje 1 lijkt dat er geen elco na de gelijkrichter zit
plaatje 2 , denk ik, dat de aard draad van de probe niet is aangesloten

[j_man]

Probe calibreren is inderdaad het eerste dat ik gedaan heb. Beide metingen zijn op hetzelfde punt gedaan, namelijk de XLR connector die ik gebruik als stekker voor de +/- 36,5 V die er ongeveer uitkomt. Dus beide achter de elco. Volgens mij in beide gevallen aarddraad ook aangesloten en scoop op geaard stopcontact gebruikt. Vpp bij de 10x opname is iets van 700mV.

[OpaBert]

Er is iets vouts
Er komt uit een voeding met 10.000 uF elco geen blokgolf
De Scoop op DC en gevoeligheid 10 volt per division
Bij belasting zaagtand achtg plaatje en onbelast een vettestreep horizontaal
Als je de scoop op A-C zet , de probe 1x
En op 0.1 volt per division zou je een rimpel moeten kunnen zien bij belasting
Maar ik kan niet in je schakeling kijken,
maar je geüploade plaatjes laten wat anders zien dan ik zou verwachtte en onmiddellijk de boel open maken of alles wel goed zit
Ik denk dat dat je beter Anne of RTB kan benaderen hier voor
Beide heren zijn Zeer deskundig alleen misschien te druk met andere dingen
Grtz
Bert

[j_man]

Dank. Wat je ziet is niet zozeer de totale output, maar alleen het AC gedeelte. Dus iets van een blokgolf-achtige rimpel van zo'n 700mV p-p op iets van 37V DC. Zet je de scoop op DC dan zie je een rechte lijn. Maar goed, ik vraag me ook af of die rimpel niet meer op een zaagtand moet lijken. Dit is onbelast. Voeding is het standaardschema van de Pearl2. 2x 24V ringkern, gelijkgericht met 2x 4 diodes en dan 10.000uF voor de positieve en negatieve spanning (+37, 0, -37V output). Ik meet achter de elco van in dit geval de positieve spanning.

[b_force]

Leuk (en betaalbaar) scoopje, heel veel mee gewerkt op mijn werk (had ik nodig voor een 1500W Class-D project -> hoop hoogfrequente rommel analyse ed).
Ik kan aanraden om de standaard probes direct een enkeltje naar de prullenbak te bonjouren.
Die zijn verre van nauwkeurig (en gaan heel snel kapot)

[OpaBert]

Leuk (en betaalbaar) scoopje, heel veel mee gewerkt op mijn werk (had ik nodig voor een 1500W Class-D project -> hoop hoogfrequente rommel analyse ed).
Ik kan aanraden om de standaard probes direct een enkeltje naar de prullenbak te bonjouren.
Die zijn verre van nauwkeurig (en gaan heel snel kapot)

Oh blij dat ik een Rigol heb met 4 goede probes
Een Velleman probe kost je weer 20 euro
Maar ik zou toch eerst even wat in elkaar zetten om die probes te testen
En met een DVM ook even controleren wat je aan DC hebt

[j_man]

Ok, tips voor betere probes? (Beetje betaalbaar, het is natuurlijk ook niet de duurste scoop).

Ik zal ook eens dc-gekoppeld meten, dan kan ik zien in hoeverre dat klopt, maar ik meen me te herinneren dat dat wel snor zat.

[OpaBert]

Ik weet dat Velleman er verkocht iets van 29 uro maar op eBay zal je er ook welvinden.
Maar ik zou eerst maar eens goed controleren voor je dertig euro armer bent en het zelfde rare plaatje ziet.
Ik weet niet of je ver van Oudenbosch woont
Daar staat een Rigol en wel 6 of 7 probes daar mag je er gerust van proberen ook een nieuwe Velleman welke bij dat Velleman scoopje hoort

[j_man]

Nee, niet in de buurt van Oudenboech. Ik ga eerst wel eens wat dingen meten die ik met de multimeter kan nameten. Of bekende sinalen als testtonen van cd of uit een app op mijn tablet. En ik ga die voeding eens belasten en dan nogmaals meten. Inderdaad zonde om gelijk nieuwe probes te kopen als de oude goed blijken te zijn.

[OpaBert]

Ja lijkt me een goed plan en evt een elektronicus in de buurt waar je even kan mee kijken hoe alles er hoort er uit te zien

[j_man]

Sinus gegenereerd door mijn tablet ziet er in ieder geval prima uit.

[OpaBert]

Mooi Man en je blok uit de scoop zelf ook ?
zoja niks mis met je probes
Dus deugt je meent punt niet in de voedings schakeling kunnen we wel stellen
Ik heb vorig jaar mijn ouden textronic voor een paar tientjes weg gedaan
Maar ik heb er al spijt van
Wat een getob met al die menu,s op de Rigol, Soms gaat het vanzelf
Maar meestal niet
ik gebruik hem gewoon te weinig om vertrouwen te hebben in wat ik meet en zie
Zeker als ik niet zeker ben wat ik moet zien bijvoorbeeld als iets kapot is.
Dan zou een oud barrel van 10 MC mij althans een stuk zekerder zijn over het meet resultaat .
Nu hou ik er spanningzoeker bij om er zeker van te zijn dat ik mn scoop niet opblaas

[j_man]

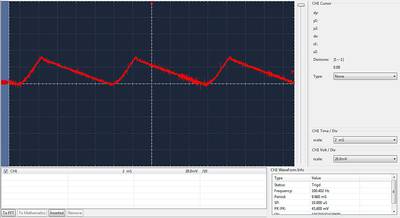

Opgelost... Er staat niet voor niets "beginner" in de topic-titel Gewoon een meetfout. Voeding niet belast. Nu netjes met een weerstand iets van 40mA eruit getrokken, probe aan de + zijde, aardclip aan de - zijde en er komt een nette zaagtand uit met iets van 45mV peak-peak.

[OpaBert]

Dit plaatje is zinnig
blij voor je dat er niets kapot is
