150 Watt buizen amp 4xEL34 met spullen uit de 60er Jaren

[Ah!buis]

Al vast een eerste aanzet voor de versterker.Ik heb 't buskruid hier niet uitgevonden ,ongeveer de Bill2 met andere buizen.
Tussen P-Q-R-S en de UGT is het deel dat bij 4 eindbuizen herhaal moet.Als het goed werkt kan er een buisje voor, geeft meer versterking om tegen te kunnen koppelen vanuit R-S.
Anne

[OpaBert]

Morgen komt de pakjes man met spulletjes van EOO voorheen Dick Best

[OpaBert]

In voorbereiding van allerlei mogelijkheden Anne
heb ik 4 buisvoeten EL34 erop gezet en ook 2 buisvoetjes voor ECC85 o.i.d.
en er voor het zicht ook de buizen er in gezet
aan de onderkant zit nog Niets geen bedrading of componenten
dat komt nu aan de beurt

[Ah!buis]

Een hoop ruimte zo. Plaats voor een buisje meer komt van pas als er later tegenkoppeling bij moet.
Eerst maar zien dat de voeding goed lukt, zonder schokken !
Waar zijn al die knoppen voor bedoeld ?
Anne

[OpaBert]

Plaats voor een buisje meer komt van pas als er later tegenkoppeling bij moet.
Eerst maar zien dat de voeding goed lukt, zonder schokken !

Ja dat is echt oppassen voor me door mn medicatie

Waar zijn al die knoppen voor bedoeld ?

Van links naar rechts is het
220 volt Conrole lamp - Aan/uit schakelaar - Volume - Treble - Bass - Ingang selectie - Koptelefoon en een Ingang ( 6,3mm voor een gitaar )
Ik hoop als hij klaar is dat mijn Neefje er even op wilt spelen

[OpaBert]

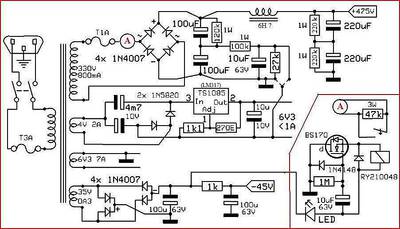

Deze voeding is door Anne ontworpen voor de trafo welke ik heb gevonden
en staat in het Topic vreemde UGT
Maar omdat het bij deze versterker wordt gebruikt heb ik hem hier naar toe gekopieerd

Anne het keuze schakelaartje waar dient het voor ?
in een geval ligt de - van de 6.3 volt aan de min van de Hoogspanning
in het andere geval ligt het ongeveer 40 volt boven de min ?

http://forum.zelfbouwaudio.nl/download/ ... &mode=view

[Ah!buis]

Is geen schakelaar, gewoon een keuzemogelijkheid.Hangt van de voorversterker af.
Iets met een kathodevolger of een SRPP (twee buizen "boven" elkaar) waardoor de kathode nogal positief wordt.Kan je over de max. toegelaten spanning gloei-kathode komen met gloei aan massa. Dan beter op zo'n +50V gebracht.
Wanneer 't niet hoeft, dan aan massa.Kan de 10µF ook weg en twee 100k over de elco's ipv 120+100+27.
Anne

[OpaBert]

Snap het Anne
ben het aan het opbouwen op van die stroken pertinax met soldeer oogjes er op
