Hier is mijn kleine koptelefoon ampje gebouwd rond de ecl82 en 6n2vep.
Het is een kleine amp van ongeveer 4,5watt.
Ik ben ertoe gekomen na de vondst van oude PHILIPS chassis (tv) K8.
De pcl 86 werdt hier voor het geluid gebruikt , via een kleine trafo werdt hier een speaker gevoedt.
Omdat de trafo's nogal klein zijn en omdat ik er toch vier had heb ik er voor gekozen om twee ecl82 paralel te zetten.
hier onder volgen de plaatjes op http://www.nl3prc.nl/ecl82_amp/index.html staat ook nog wat info
In het topic Voorversterker op basis van 12ah7gt / 6sl7gt / 6n2pev kunt uw al uw vragen en of opmerkingen plaatsen.
ECL 82 Amplifier
Moderator: Beheerdersteam
ECL 82 Amplifier
- Bijlagen
-

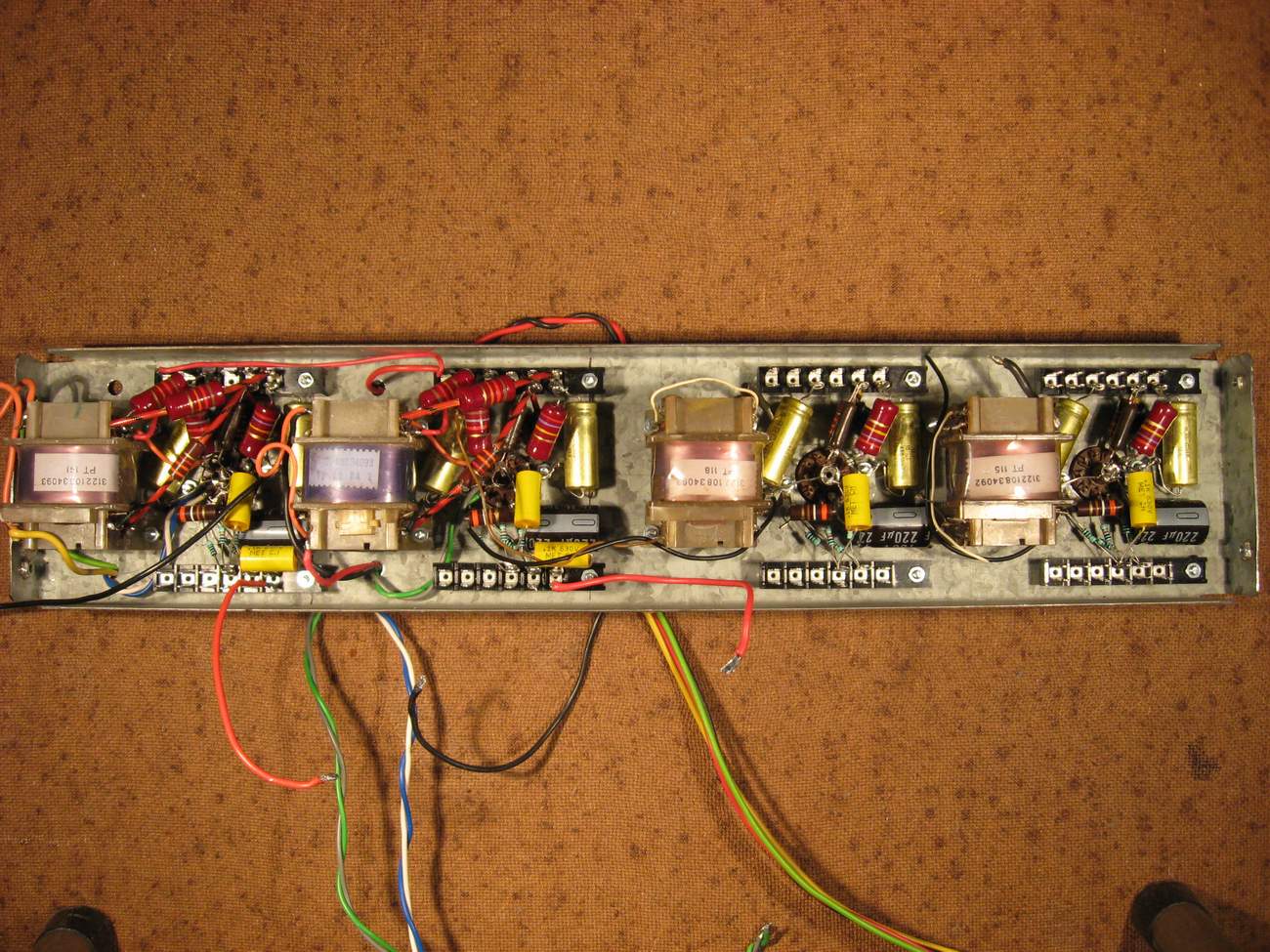

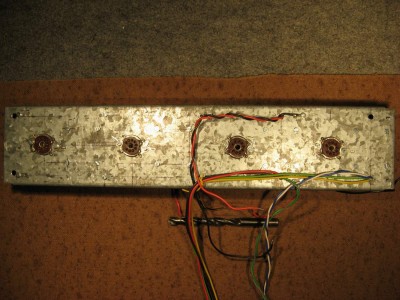

- ecl 82 chassis bovenkant van het montageframe
-

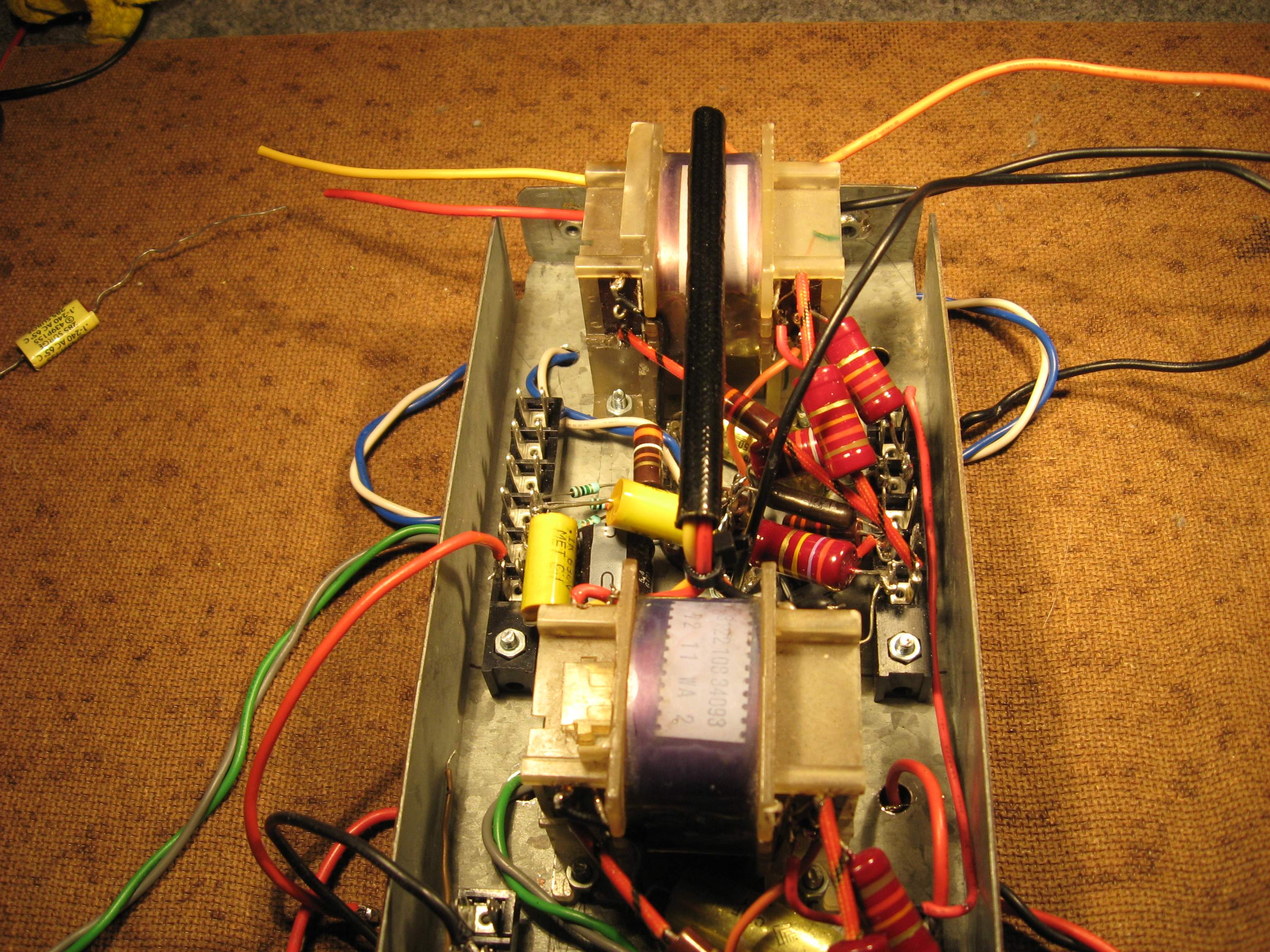

- ecl 82 chassis onderkant van het montageframe
-

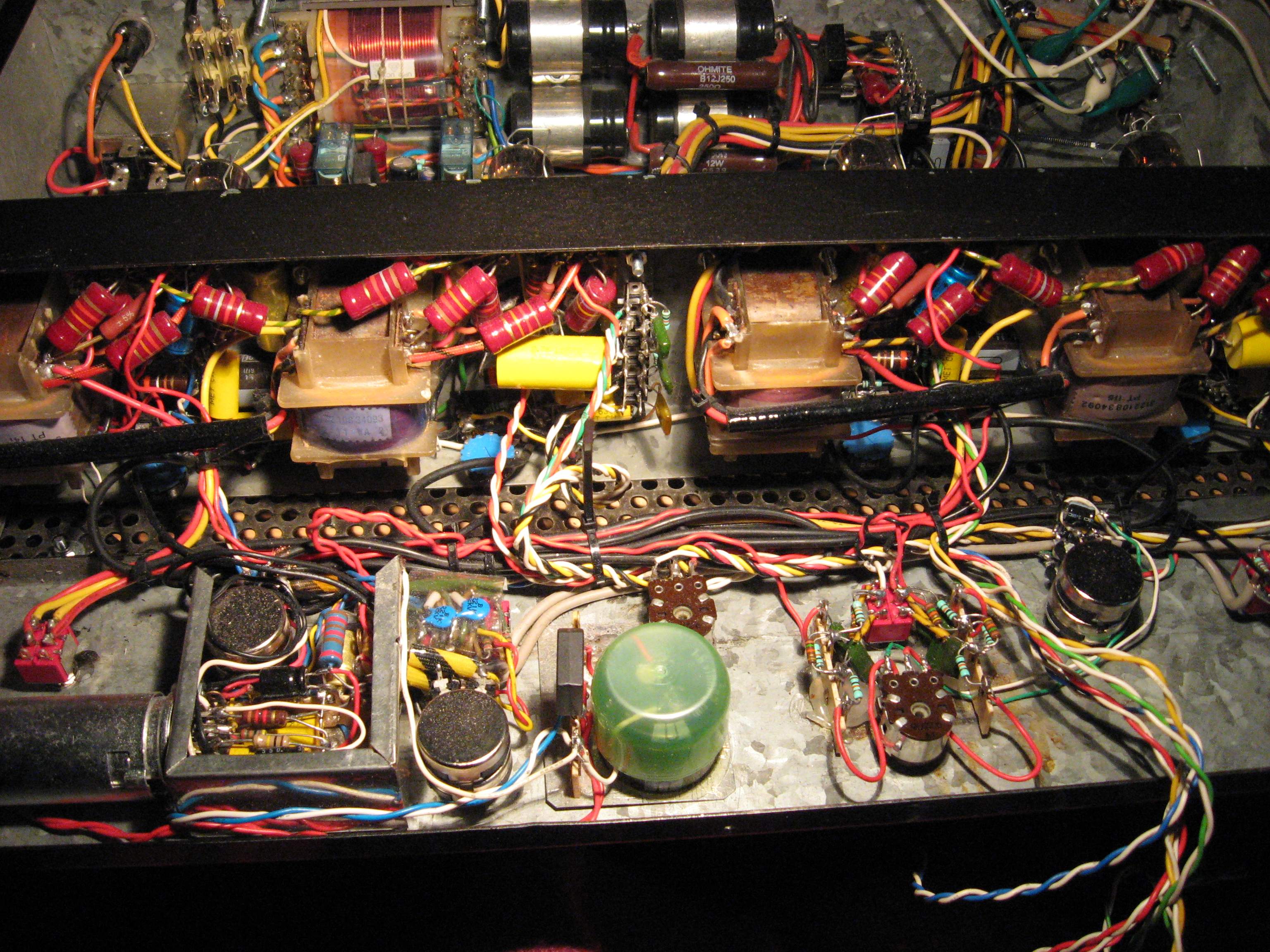

- Boven aanzicht montage frame gemonteerd in de kast
-

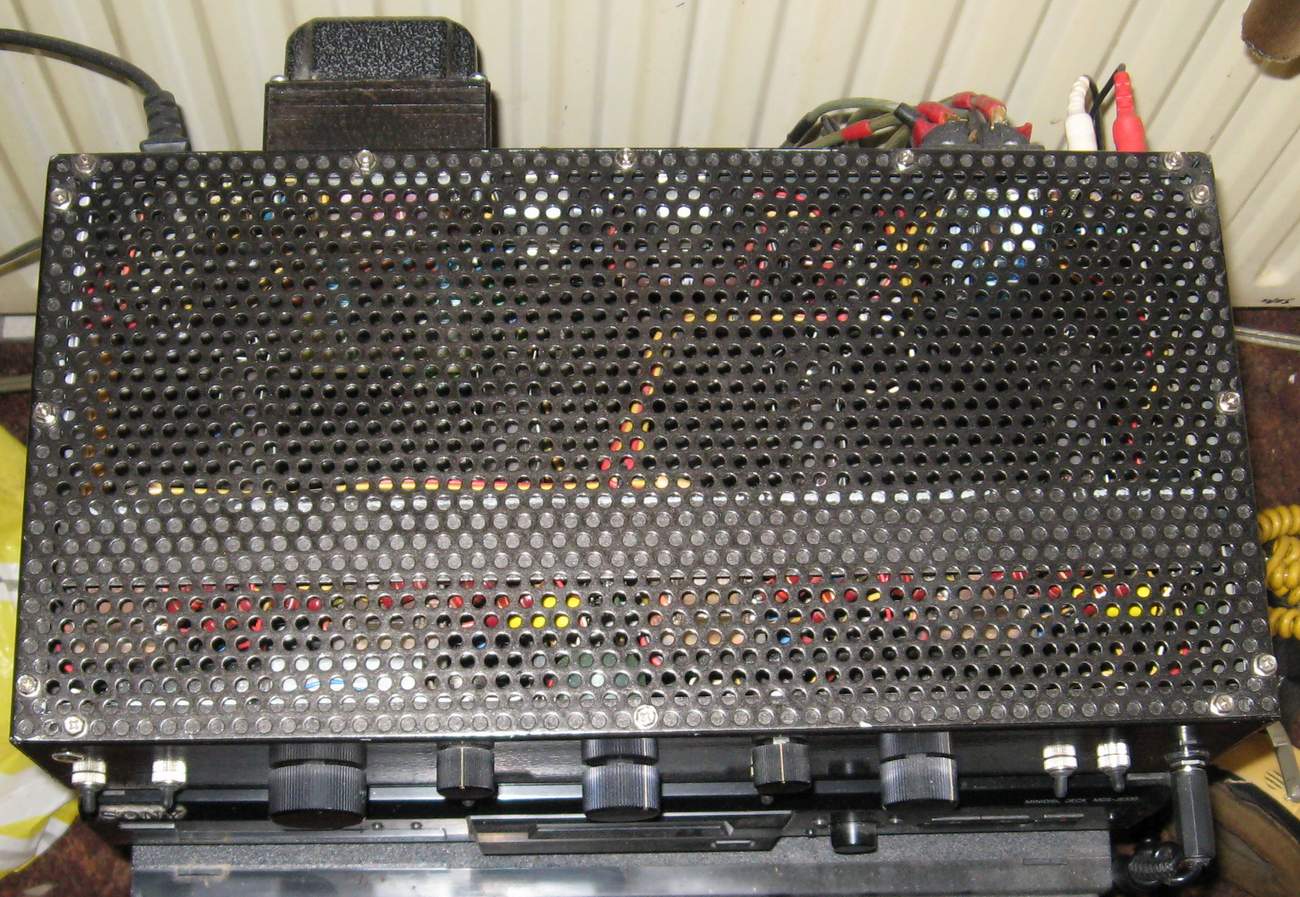

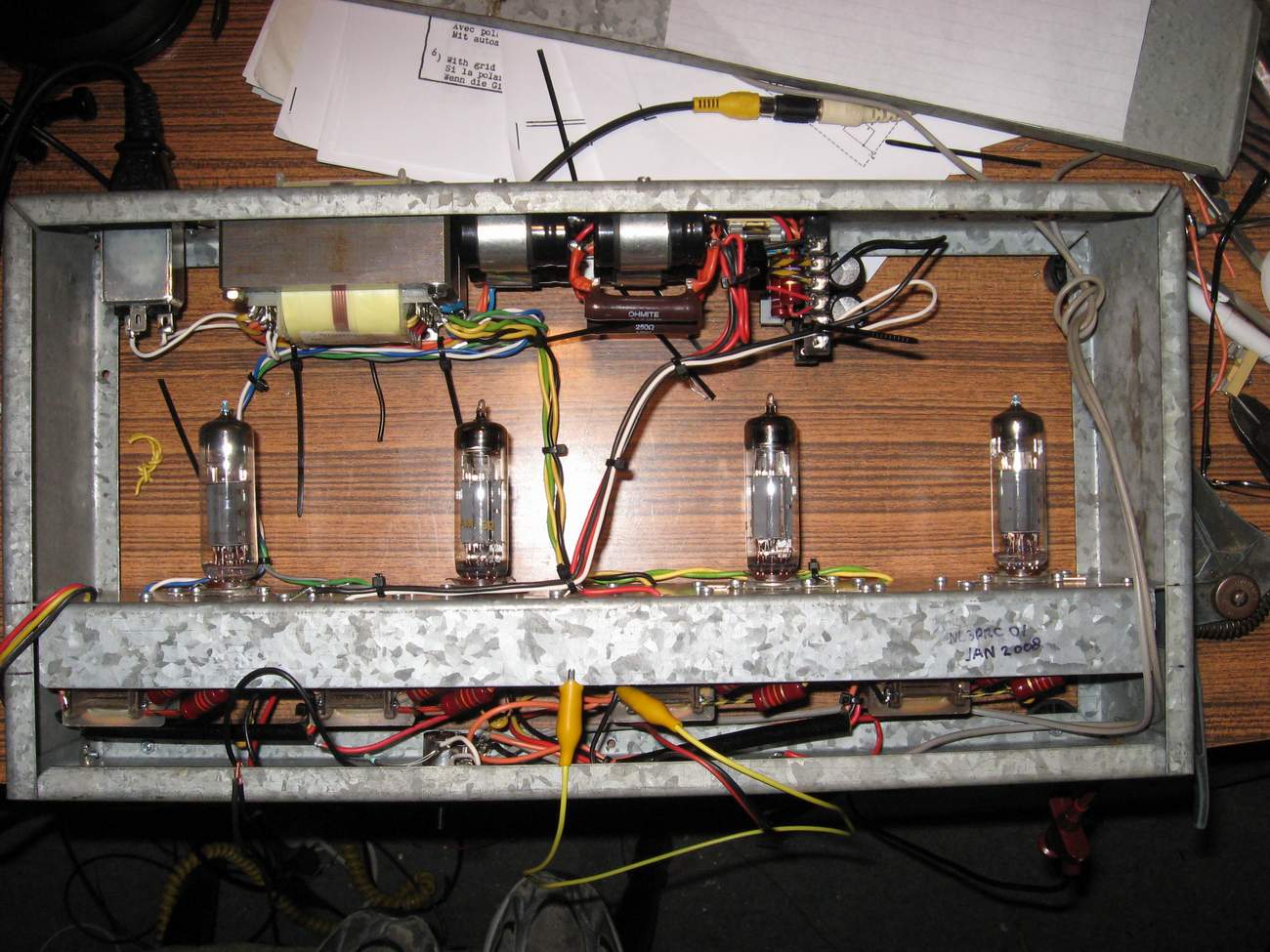

- Hier zie je het boven aanzicht van de ecl82 AMP.
-

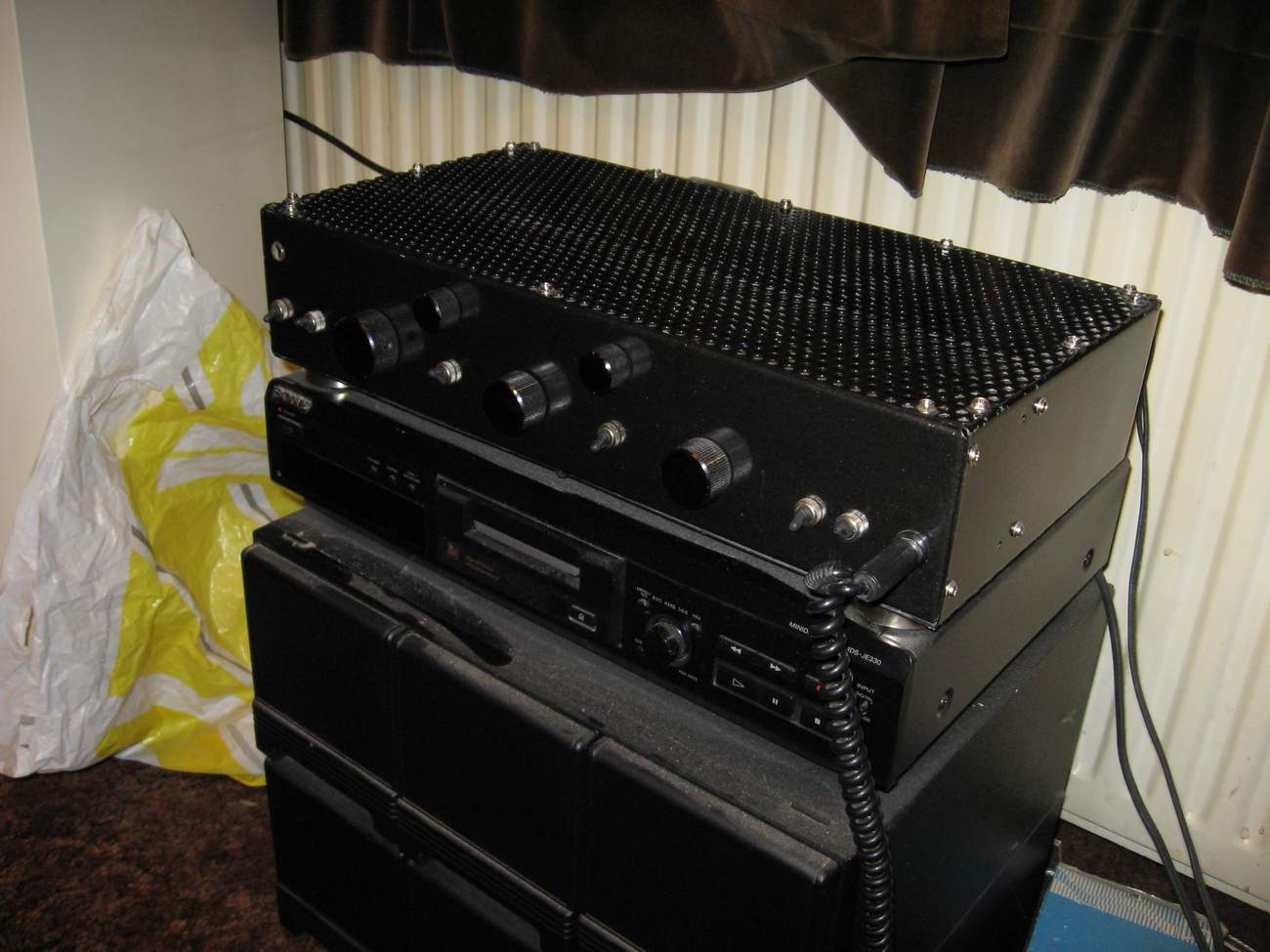

- Hier nog een foto van het frontpaneel
-

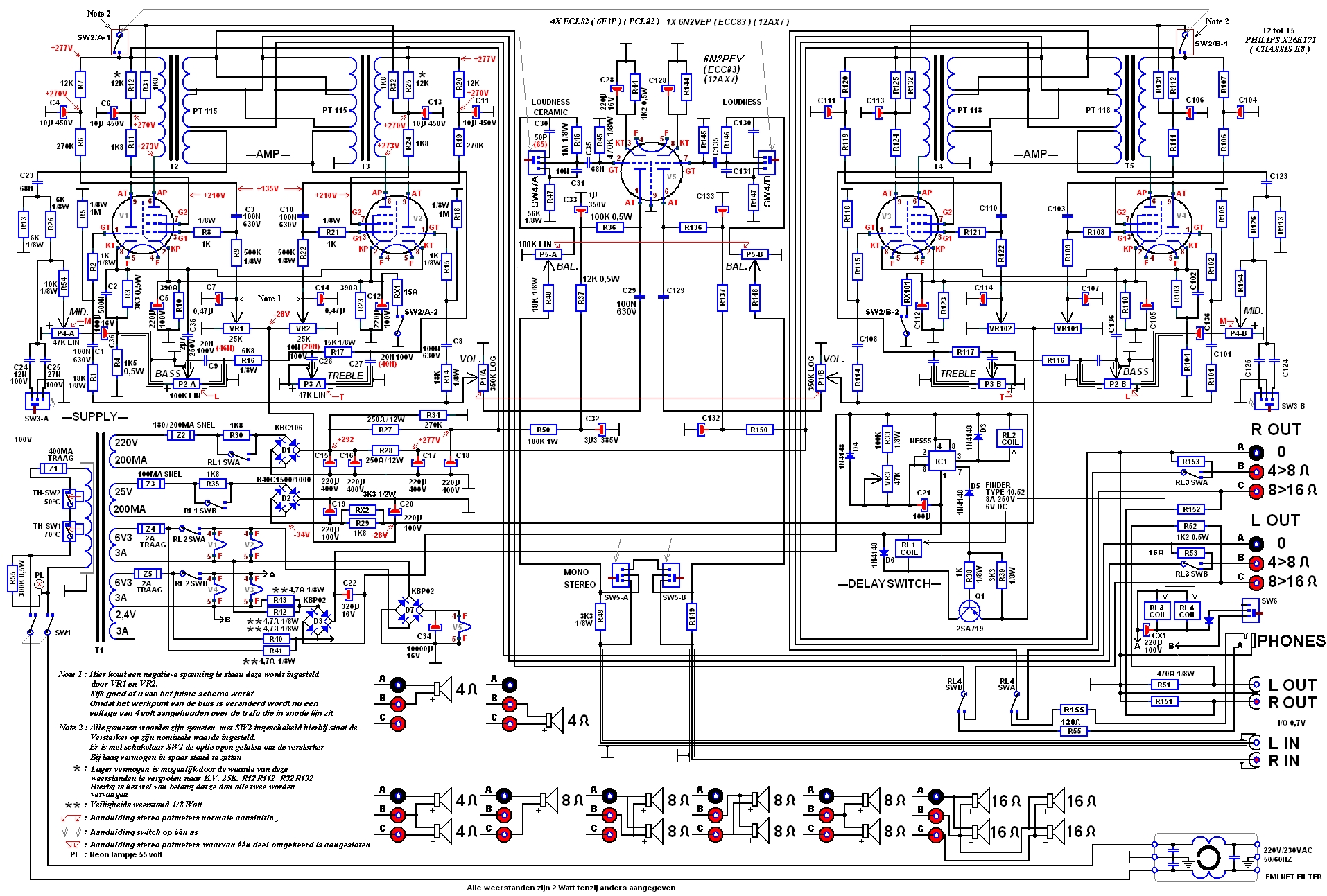

- Hier is mijn werk schema
-
-

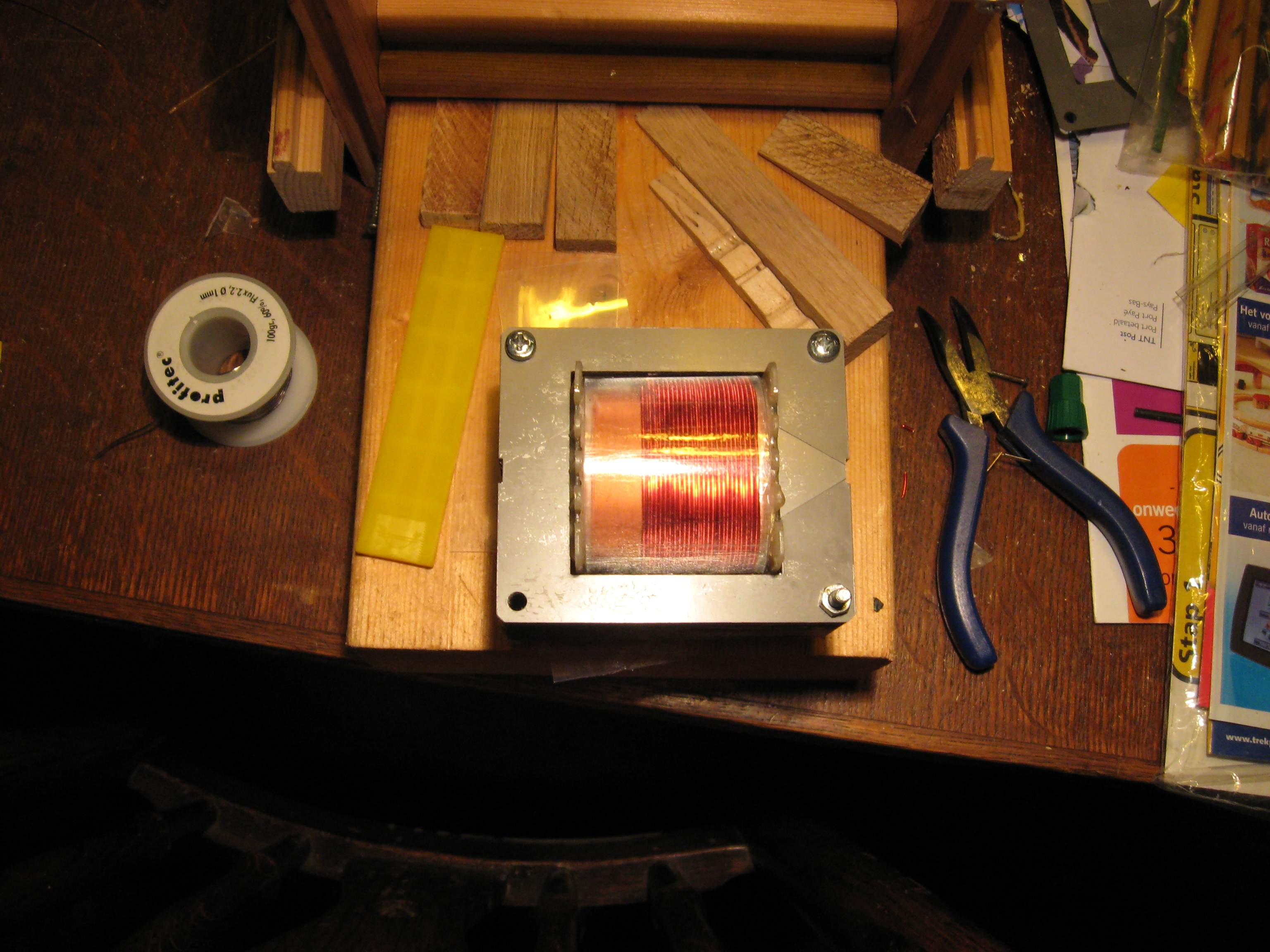

- Helaas ging er tijdens het testen wat fout de voedings trafo fikte uit

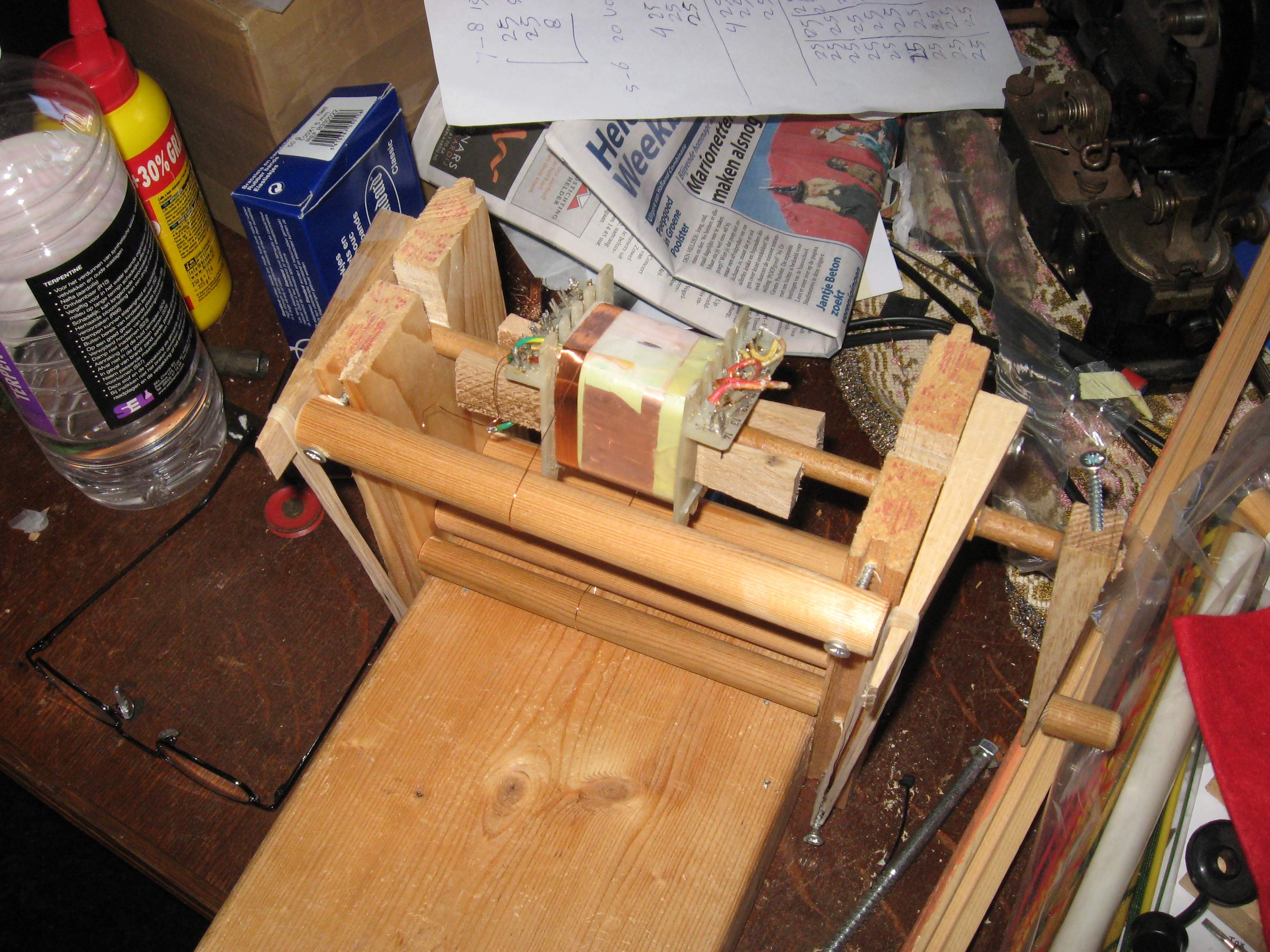

Dus heb ik die opnieuw moeten wikkelen zo zie je maar weer ook met testen zekeringen er tussen.
-
-

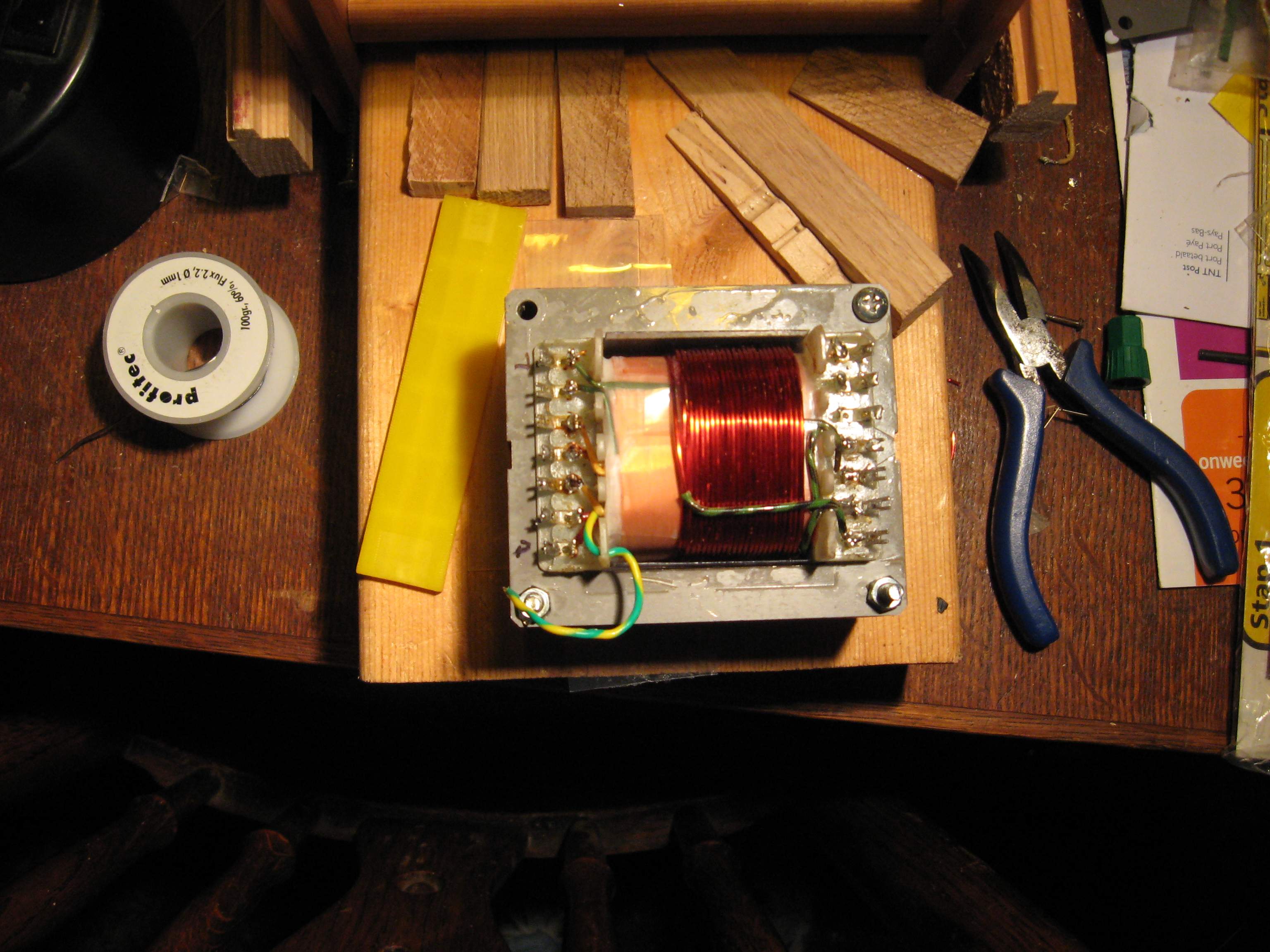

- Het heeft wel even geduurd maar dan als nog ik heb hem gewikkeld
-
-
- He He wat één werk en dat alles omdat ik geen zekering gebruikt heb bij het testen laat het voor jullie een waarschuwing zijn altijd een zekering gebruiken ook tijdens experimenteel opzet.
Hier zie je ook het buisje op het fronpaneel zitten de 6n2pev
Re: ECL 82 Amplifier

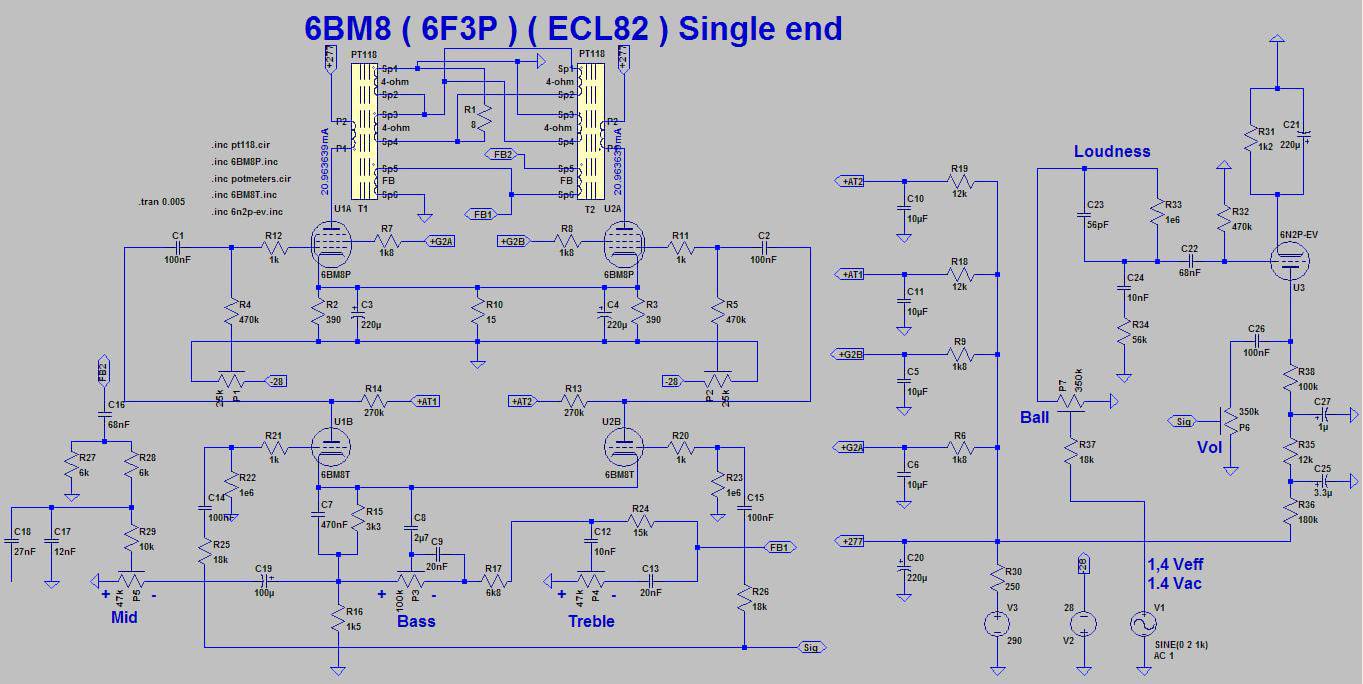

Ik weet het is een tijdje geleden maar hier nog een sim die ik heb gedraaid
- Bijlagen
-
-
- ecl82-single-end-project-005.zip
- (99.68 KiB) 157 keer gedownload
