RF input filter, welk type condensator is het beste?

[Gerrit]

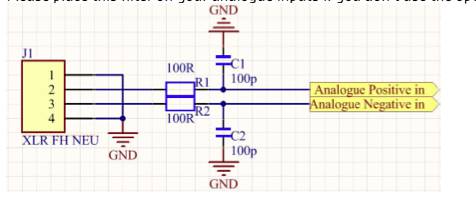

De datasheet van de DLCP geeft aan dat er een RF filter op de input geplaatst moet worden als je geen gebruik maakt van het input board.

Wat voor type condensator is hier het beste en waarom? Ik heb drie soorten 100pF liggen: ceramisch, polyester en zilver-mica. Ik heb deze vraag onder algemeen geplaatst omdat het ook in een andere context van toepassing kan zijn. Linkwitz gebruikt in het Orion filter een polyester condensator en in het Thor filter een ceramische, dus dat helpt mij niet echt verder.
Zelf dacht ik aan de ceramische condensator omdat die het kleinste is en je zo de 'kortste weg' hebt. Ik heb al kleine 100Ωmetaalfilm weerstanden zodat het geheel erg compact kan worden want daar gaat het volgens mij om, zo klein mogelijk en direct op het chassisdeel zodat de RF troep niet de kast in komt.

Gerrit

[ray5150]

In commercieel spul word op zo'n plek vrijwel altijd iets ceramisch toegepast, maar zal ook vast wel met de lage prijs van die dingen hebben te maken...

[Gerrit]

In commercieel spul word op zo'n plek vrijwel altijd iets ceramisch toegepast, maar zal ook vast wel met de lage prijs van die dingen hebben te maken...

Niet ondenkbaar, maar dit zou wel eens een toepassing kunnen zijn waar ze het juist goed doen en waar een 'audiofiele keuze' nou net verkeerd is.

Gerrit

[ronnydepony]

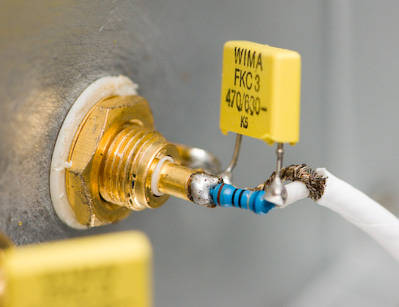

beetje in dezelfde lijn denk ik :


[Gerrit]

beetje in dezelfde lijn denk ik :


Inderdaad, ongebalanceerd zou het er zo uit zien al zal het effect minder zijn omdat de afscherming hier ook in de signaalweg zit. Misschien kan de condensator hier ook aan het chassis gelegd worden i.p.v. aan de afscherming?

Gerrit

[Pjotr]

Op die plek horen ceramische C'tjes van het COG/NP0 materiaal. Zowel goede HF C's als goede audio eigenschappen.

[ds23man]

Officieel is die schakeling om aan de emi regels te voldoen, dus gaat het om HF signalen en is ceramisch op zijn plaats. Je kunt het ook gewoon weglaten en even de mobiele telefoontest doen...........

[Gerrit]

Op die plek horen ceramische C'tjes van het COG/NP0 materiaal. Zowel goede HF C's als goede audio eigenschappen.

Dank je,
Hoe zie ik dat ik de juiste heb? Ik heb van die hele kleine dropjes.

Officieel is die schakeling om aan de emi regels te voldoen, dus gaat het om HF signalen en is ceramisch op zijn plaats. Je kunt het ook gewoon weglaten en even de mobiele telefoontest doen...........

Dank je,
De telefoontest ga ik wellicht nog eens doen om te kijken of ik het goed gedaan heb.

De DLCP wordt inmiddels door de software herkend

Gerrit

[ray5150]

Ik was de term COG al eens eerder hier tegengekomen, dus ik heb het even opgezocht :
http://www.zelfbouwaudio.nl/forum/viewt ... 0#p1654120
http://www.zelfbouwaudio.nl/forum/viewt ... 9#p1678699

[Pjotr]

Op die plek horen ceramische C'tjes van het COG/NP0 materiaal. Zowel goede HF C's als goede audio eigenschappen.

Dank je,
Hoe zie ik dat ik de juiste heb? Ik heb van die hele kleine dropjes.
Gerrit

Kun je niet zien, alleen weten a.d.h. van fabrikant, type no. en datasheet.

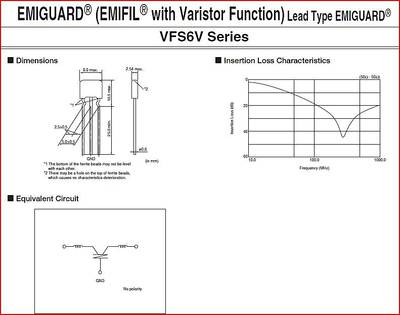

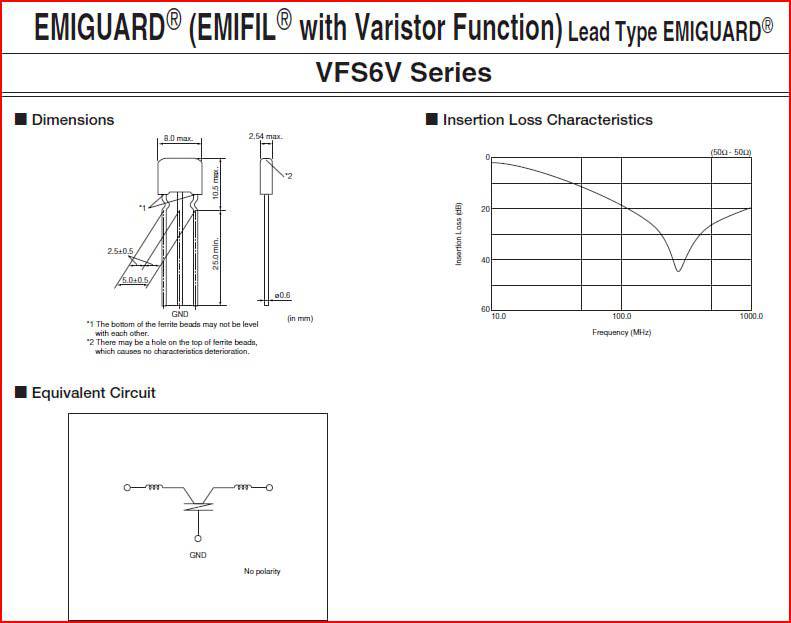

Zoek een blommige uit zou ik zeggen: http://nl.farnell.com/jsp/search/browse ... 1%2B215746

[Ah!buis]

Officieel is die schakeling om aan de emi regels te voldoen, dus gaat het om HF signalen en is ceramisch op zijn plaats. Je kunt het ook gewoon weglaten en even de mobiele telefoontest doen...........

Zou je er dan ook niet zoiets tussen kunnen zetten, lekker klein ?
Anne

[Gerrit]

Heb het nog na kunnen zoeken, het blijken de juiste c'tjes te zijn

Zou je er dan ook niet zoiets tussen kunnen zetten, lekker klein ?

Ik houdt mij vooralsnog aan hetgeen in de datasheet wordt aanbevolen. Het is ook een gebalanceerde ingang en dan moeten beide takken wel gelijk zijn als het kan. Ik heb nog net 5 c'tjes, maar ik ga wel even de (kleine) moeite nemen om ze te paren zover het gaat.

Gerrit
