inschakelvertraging met ne555. Met Print

bcvdb · Bericht door **bcvdb** » do 03 mei 2012, 13:31

Jeej

Heb mijn printjes zojuist binnengekregen...
Het valt mij echter op dat de Silk Layar nog niet bijna is wat ik heb getekend

Zal vanmiddag even een foto maken, dan kunnen jullie het zien.
Wel jammer... zou dit een fout van hun kant kunnen zijn? Of heb ik de verkeerde files aangemaakt?

Ook zit ik met een probleem omtrent mijn relais. Ik zie nu pas dat je een bedrijf moet zijn om daar te kunnen bestellen...
Besteld iemand van hier daar ooit iets? Dan wil ik graag verzendkosten delen en dan betaal ik natuurlijk de verzendkosten om het bij mij te krijgen

betreffende relais

Andere optie is een ander relais met de zelfde pin-layout die 400 v AC kan schakelen... maar die krijg ik niet gevonden.

Wat zou de beste optie zijn?

mvg Bart

JB84 · Bericht door **JB84** » do 03 mei 2012, 14:16

Je eerste vragen kan ik je niet mee helpen.

Ik kan bij RS bestellen voor je. Graag een PB om duidelijke afspraken te maken!

ray5150 · Bericht door **ray5150** » do 03 mei 2012, 15:51

Had je hier al gekeken ?
http://www.dickbest.nl/index.php?_a=viewCat&catId=21

bcvdb · Bericht door **bcvdb** » do 03 mei 2012, 19:13

Ja daar hebben ze geen relais dat voldoet aan de juiste pin layout EN die 400v AC kan schakelen.

Lieuwe · Bericht door **Lieuwe** » di 08 mei 2012, 13:49

Ik zou zeker belang bij een printje hebben, maar eigenlijk maar de helft van het printje, zonder het relais gedeelte. Maar daar heeft men de zaag voor uitgevonden

.
Ik ben hem van plan te gebruiken bij een relais bordje die al mijn uitgangen van mijn voorversterker naar de massa schakelt (anti plop club

).

bcvdb · Bericht door **bcvdb** » di 08 mei 2012, 17:19

Ja dat zou goed kunnen met dit ontwerp. Stuur ff een pbtje. Moeten we aan uit kunnen komen!

ronnydepony · Bericht door **ronnydepony** » ma 14 mei 2012, 22:35

Ook ik heb interesse in zo'n printje

Wat is de vraagprijs met gepast relais ?

mvg,
Ronny

bcvdb · Bericht door **bcvdb** » vr 18 mei 2012, 14:04

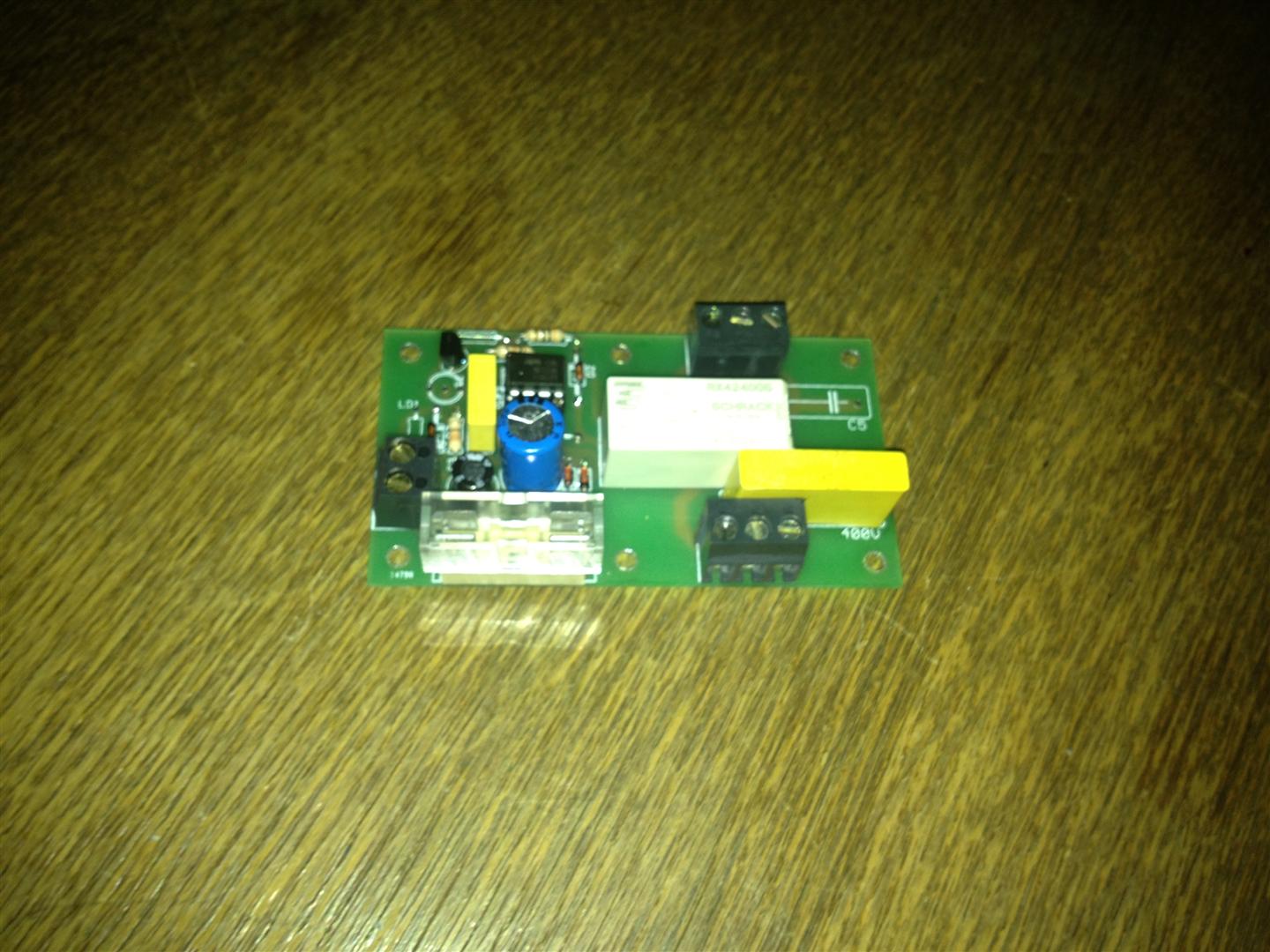

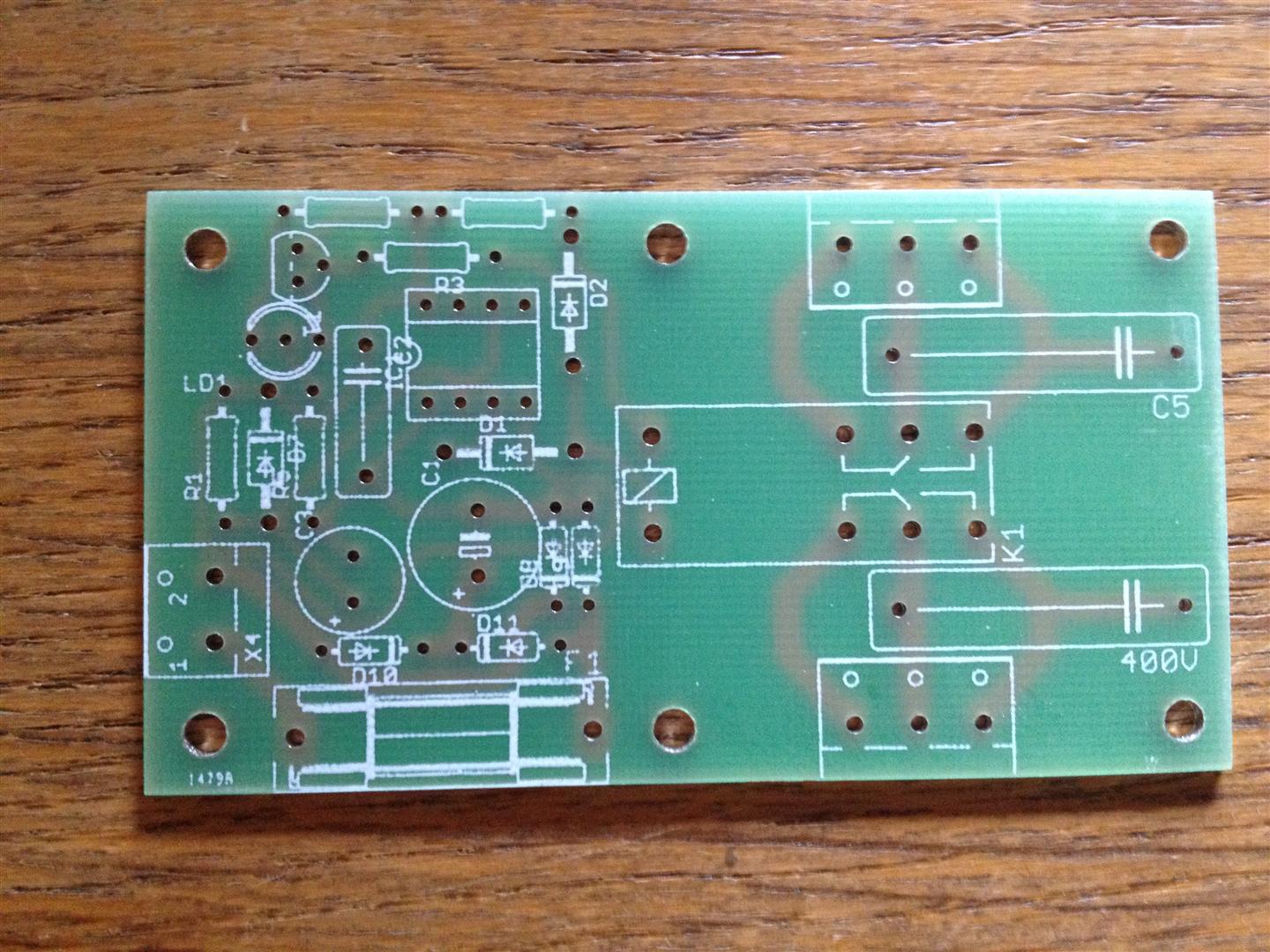

Hier de beloofde foto van de print met de rare silklayar...

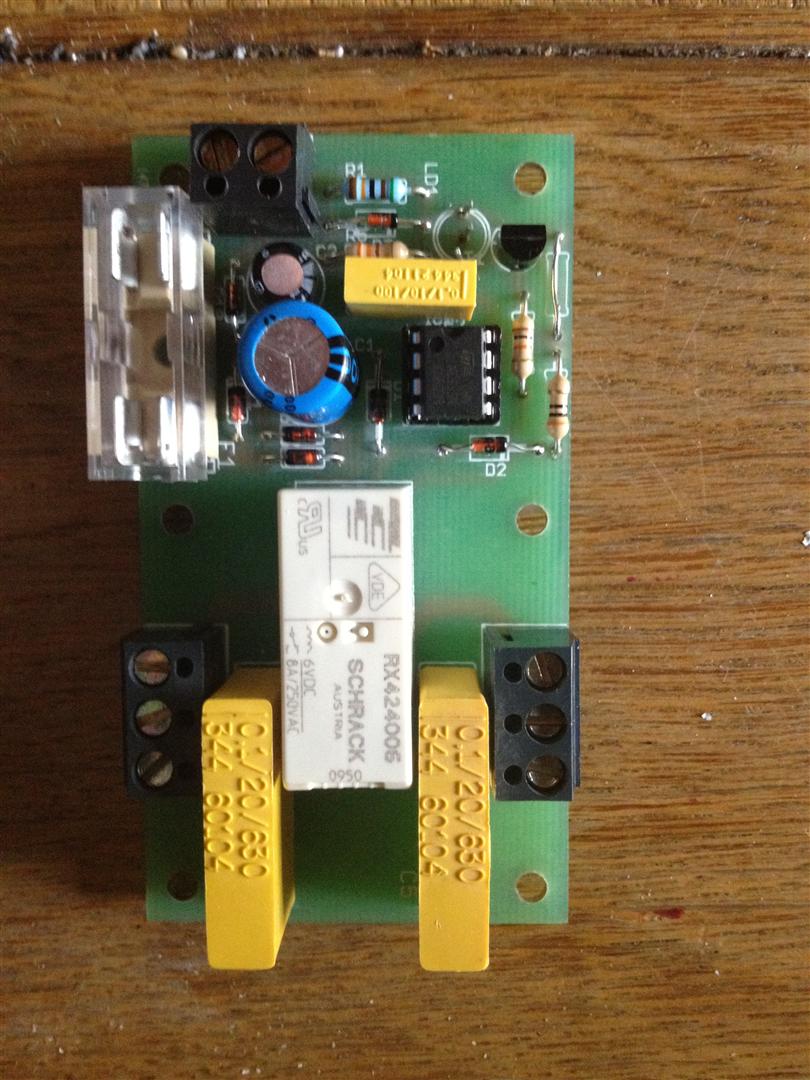

En een fotootje van de eerste printjes die af zijn...

De uiteindelijk printjes zijn maar met 1 C over de contacten, het 2e contact zal meer als extra functionaliteit dienen en geen grote spanningen schakelen, de relatief dure C over dat contact komt dus te vervallen...

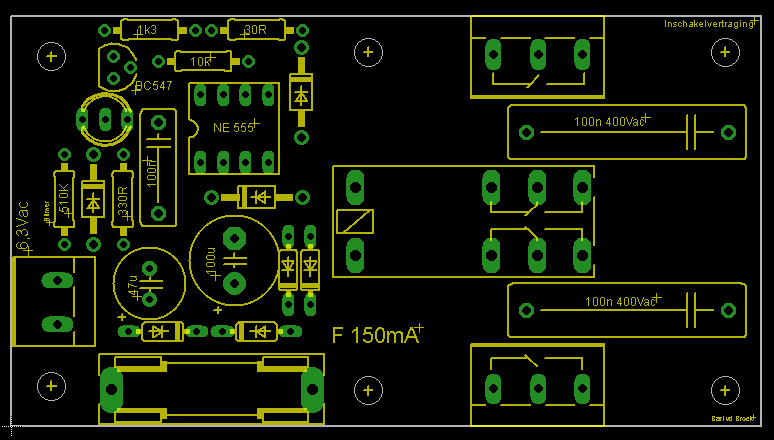

Ok heb even de silklayar bijgevoegd zoals ik die getekend had...

Opmerking: het lijkt of alle componenten op de print scheef zitten, maar dat is niet zo

Opzich ben best tevreden over resultaat...
Een nette print die voldoet aan alle eisen, die 400Vac kan schakelen, 2 keer zelfs met al een C over de schakelcontacten, EN een duoled die automatisch van rood naar groen springt en een inschakeltijd die met het aanpassen van 1 weerstand kan varieren van 0,01 sec tot 1 minuut ongeveer. Ook is het relais eenvoudig te vervangen door een signaalrelais omdat ik gebruik heb kunnen maken van een standaard pintlayout

Maar dat was natuurlijk niet gelukt zonder jullie jongens!!
