labvoeding elektuur 1982

[sander1238]

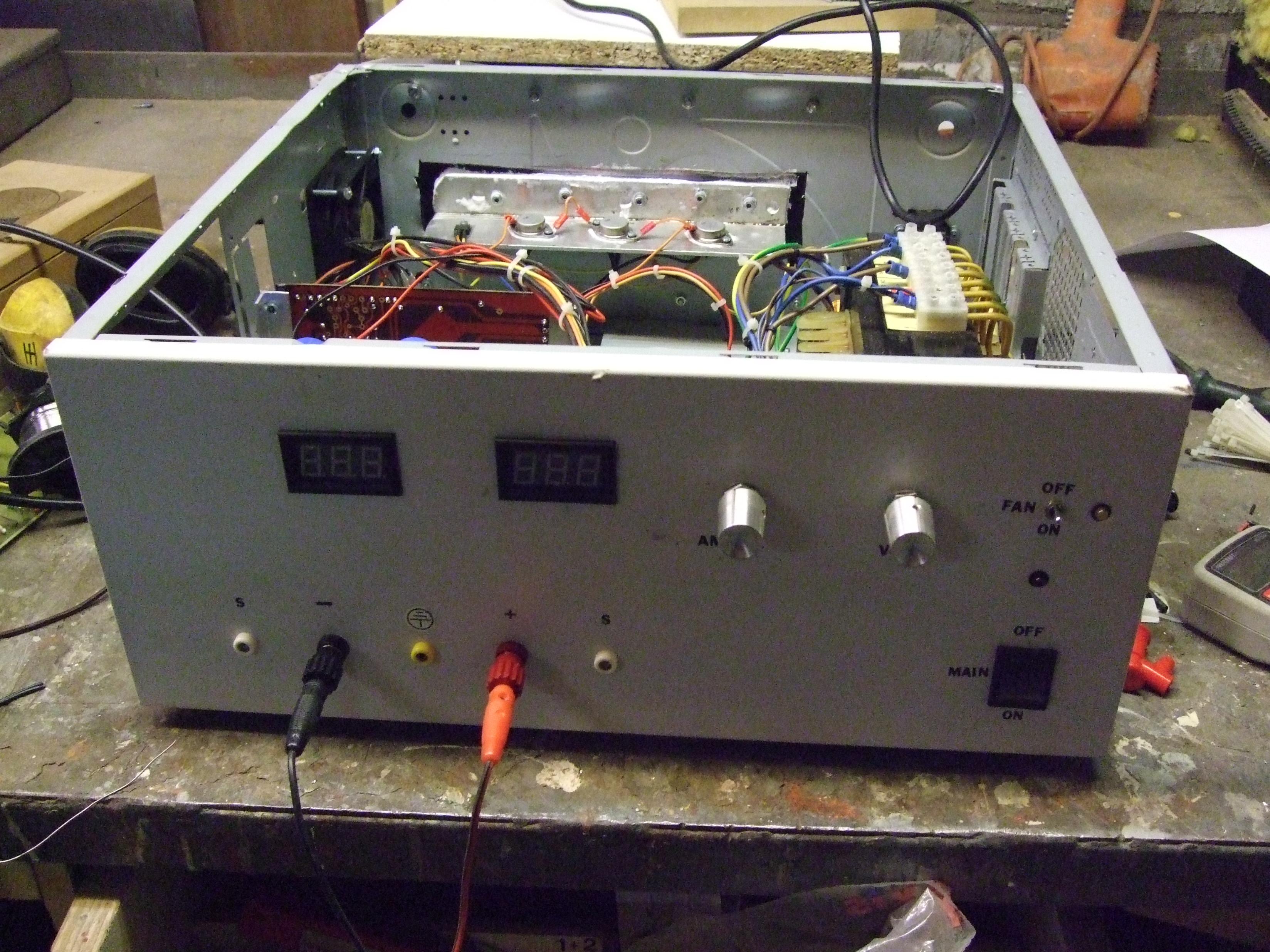

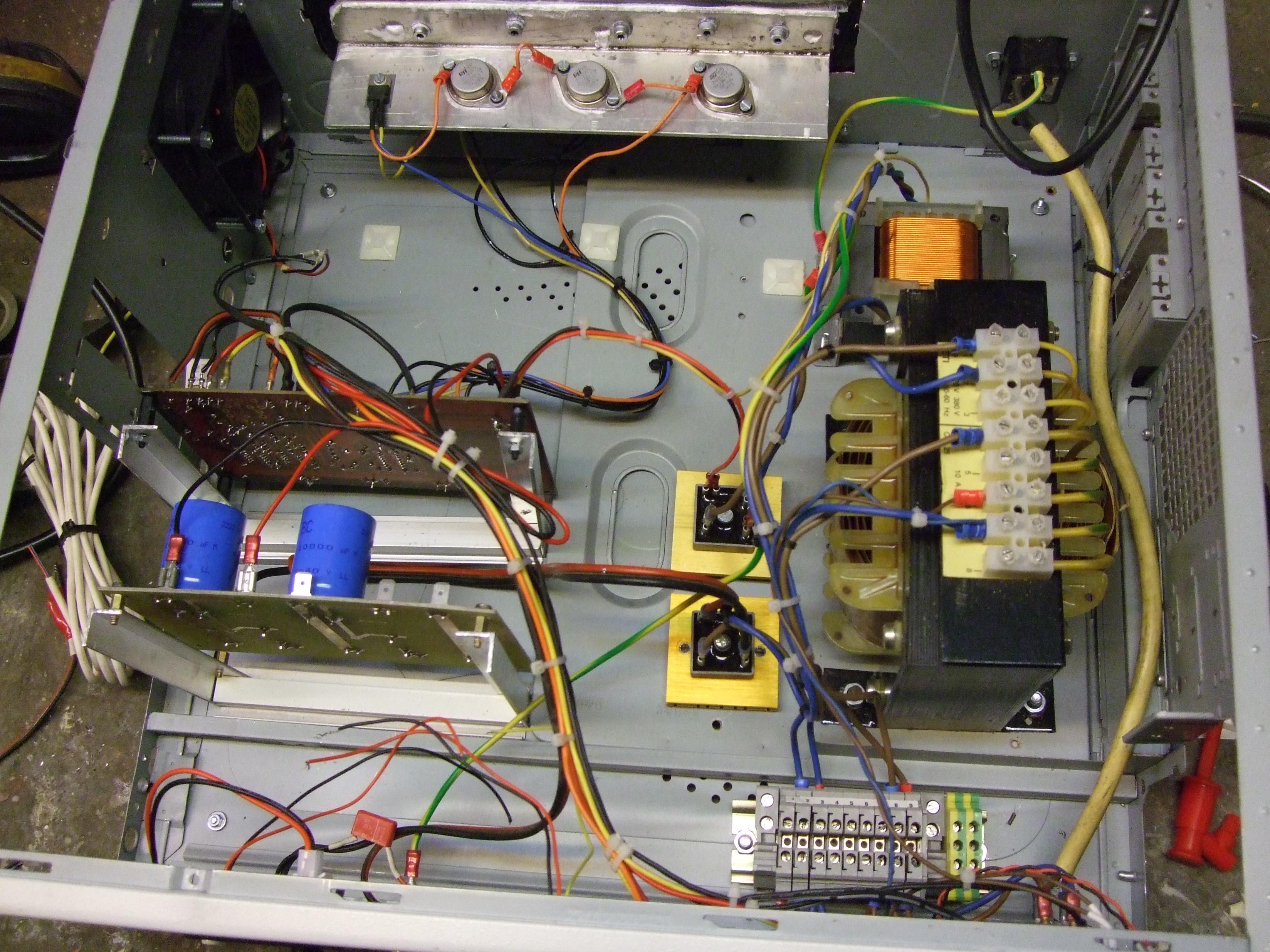

weer wat vooruitgang geboekt, alles is ingebouwd en werkt naar behoren, het ledje brand niet meer en de spanning is redelijk goed te regelen. ik zeg redelijk goed maar dat zal aan de matige kwaliteit van de potmeter liggen, binnenkort op de radiobeurs in Rosmalen maar eens zoeken naar een mooie meerslagen potmeter en wat mooiere knopjes.

heb bij dick best 2 mooie print-trafo's gekocht voor de 2 paneel meters, nu nog even een mooie pcb ontwerpen hiervoor en dan kan dat ook aangesloten worden.
bij DB ook maar gelijk een nieuw setje ic's besteld, zijn we daan vanaf en gelijk een reserve setje.


sander

[sander1238]

even bezig geweest met de ampere meter.
maar kwam al snel achter het volgende probleem, het vlotage is mooi van 0 tot 32 volt te regelen, dus dat werkt goed, als ik echter de voeding belast met in mijn geval een auto gloeilamp zakt de spanning helemaal in en de rode led(terug van weggeweest) gaat branden. als ik aan de potmeter van de ampere regeling draai gebeurt er ook niets,
ik heb geprobeerd met R16 wat te veranderen zonder resultaat.

waar kan ik de oorzaak zoeken??

sander

[Barry2001]

Hoeveel Watt is die gloeilamp? Vraag je nu niet meer stroom dan je voeding kan leveren?

[sander1238]

ik geloof 40 watt, maar bij wat ik er ook aanhang dan zakt de spanning in. dit zou niet moeten kunnen toch?
zelfs al hang ik er niets aan en draai de potmeter van de ampere regeling open dan gaat het ledje branden


sander

[Barry2001]

Als je de voeding niet belast en je draait de stroombegrenzing dicht, ook dan moet 'ie begrenzen en zakt je spanning in. Tenminste, zo is het bij alle labvoedingen die ik ken.

Heb je geen dikke weerstand liggen, 10Ohm ofzo, waar je bij 10Volt 1A kunt laten lopen om te testen? Denk toch dat die autolamp teveel stroom vraagt.

[Ah!buis]

Een 40W / 12V lamp verbruikt 40/12 A,is wat veel.
Heb je R21 vervangen door de I-meter ? En heeft die een weerstand die vergelijkbaar is (0,22 ohm) ?
Anders moet R15 aangepast.Over P2 moet dezelfde spanning te vinden zijn als de spanning over de I-meter bij max stroom.
Stel de meter heeft 0,5 ohm en de voeding mag hoogstens 2A leveren,dan geeft dat 2x0,5=1V.
P2 is 1k en voor 1V moet er dan 1mA door.Dat bereik je door R15+P2 zo te nemen dat V+/(R15+P2) =1mA.(V+ is de voeding van de IC's).Met V+ in volt en de R en P in kohm krijg je mA als uitkomst.
Anne

[sander1238]

ik heb even iets geprobeerd en hoop dat ik het goed gedaan heb.

heb een weerstand van 100 ohm(5W) tussen + en - gezet, de voeding afgesteld op 10V. dit gaat goed. met de multi meter op een bereik van max 10A, als ik deze aansluit op de voeding kan ik met de potmeter van de ampere regeling de ampere's afregelen tussen de 0 en 1,72 A, maar de voltmeter staat wel ineens op 0,1 V en het rode ledje brand.

zou het niet de bedoeling moeten zijn dat ik hem af kan stellen op bijv 1,1 A en 10V, of zit ik er langs en snap (nog) het niet.

(btw ik heb geen 10 ohm liggen zo zwaar)

sander


anne ik lees jou berichtje pas nadat ik dit getypt heb

[sander1238]

de I meter zit er nog niet tussen, hiervoor in de plaats zit een 0,22 ohm 5W weerstand

eerst maar eens het boeltje werkend zien te krijgen

sander

[Ah!buis]

Met een stroommeter op de + en - van de voeding kan de spanning nauwlijks oplopen,er gaat a gauw een grote stroom lopen.Blijft de spanning laag,de stroom groot en gaat de begrenzing in werking.
Hoe groot is de spanning over P2 (buitenste twee aansluitingen,niet de loper)?
Anne

[sander1238]

Hoe groot is de spanning over P2 (buitenste twee aansluitingen,niet de loper)?
Anne

dit is 0.44 Volt

[Ah!buis]

Daarmee is de max stroom 2A met de loper van de P2 op z'n eind.Want 2Ax0,22ohm= 0,44V.
Zou goed moeten zijn.Met je 100 ohm kun je,bij max 32V,hoogstens 320mA krijgen.Mag de LED niet aan gaan.
Anne

[Aaad]

Let er wel op dat je stroom in serie meet met de belasting en spanning parallel met de belasting.
Ook niet vergeten bij spanningsmeting, de multimeter van de stroommeting af te halen.
Sommige mensen vergeten dat weleens

Aad

[sander1238]

Daarmee is de max stroom 2A met de loper van de P2 op z'n eind.Want 2Ax0,22ohm= 0,44V.
Zou goed moeten zijn.Met je 100 ohm kun je,bij max 32V,hoogstens 320mA krijgen.Mag de LED niet aan gaan.
Anne

de led gaat wel aan anne toch vreemd dat ik dan wel goed meet maar de led toch brand

(@aad, de meter staat goed, dank)

sander
