Zelfbouw computer stereo set

[eXtink]

Hee iedereen!

Mijn huidige setup waar muziek mee luister is sterk aan vervangen toe en het lijkt me erg leuk om mijn eigen gepersonaliseerde set te bouwen. Ik wil graag alles zelf bouwen van de speaker tot aan de versterker. Zelf vind ik dat ik redelijk overweg kan met houtbewerking en ik heb basis kennis van elektronica. Het lijkt me dus een mooie uitdaging om het zelf te bouwen.

Het probleem blijft dan wat ik ga bouwen, graag zou ik een compacte stereo set bouwen die op mijn bureau past. Alleen heb ik totaal geen idee waar ik moet beginnen en ik hoop dat jullie mij op weg kunnen helpen.

Het geluid wordt aangestuurd vanuit mijn pc met een Realtek ALC892 sound chip en het budget voor speakers en versterker liggen op max 200 euro.

Met vriendelijke groet,
eXtink

[bartsegers]

Eerste keus die je moet gaan maken is of je passieve speakers wilt, of actieve.

m.a.w. versterker los, of ingebouwd in de speakers.
Kan me voorstellen dat je tweedehands een goede versterker koopt, en dan bv 100+€ overhoudt voor twee speakers.

Goedkoper (actief) kan het ook geloof ik met actieve versterkerbordjes van Tripath.

[ray5150]

Voorversterker : http://www.zelfbouwaudio.nl/forum/viewt ... =7&t=16601
Eindversterker : http://www.zelfbouwaudio.nl/forum/viewt ... 44&t=13375
Luidsprekers : http://www.zelfbouwaudio.nl/forum/viewt ... =15&t=8608
Of : http://forum.zelfbouwaudio.nl/viewtopic.php?f=3&t=15920
Of : http://forum.zelfbouwaudio.nl/viewtopic ... 59&t=10972

Nou...Aan de slag, dan maar...

Enne :

[SuperR]

Ben je hier nog mee verder gegaan of ben je voor je vakjes aan het studeren?

[meiborg]

Zonder al te veel op mijn eigen trom te willen slaan: Kleine hoorn reflex monitor misschien een idee?

Kost geen drol, klinkt verassend goed en een heel leuke eerste luidsprekertje om eens te proeven van de hobby. Hij is inmiddels ook met succes nagebouwd door verschillende mensen en tot nu toe allemaal positieve reacties.

Mvg Reinder

[SuperR]

Budget 200 euro...

http://www.ebay.com/itm/Indeed-Tripath- ... 43aa77048e
Dan heb je nog mooi 160 euro over voor luidsprekers.

80 euro per kant;

5 euro aan hout per kant
10 euro aan fineer/lak/schuurpapier per kant
10 euro voor een simpel filtertje per kant
20 euro voor een tweetertje
http://www.europe-audio.com/Product.asp?Product_ID=2000
30 euro voor een woofertje
http://www.europe-audio.com/Product.asp?Product_ID=7798
5 euro voor terminals
http://www.ebay.com/itm/Gold-Plated-Spe ... 1c2b0eb6f5

Terwijl ik dit typ denk ik; "Heb ik dat vorig jaar niet gedaan?"
En een zoekopdracht later blijkt dat ik deze componenten inderdaad al eens gecombineerd
http://forum.zelfbouwaudio.nl/viewtopic ... 1#p1558791

[ray5150]

Waar haal jij voor 10 euro een vel fineer ?
Dat gaat meestal per vel van ongeveer 2 vierkanter meter en kost minimaal een euro of 50 afhankelijk van de houtsoort...

[SuperR]

Voor een kratje Palm mag hij wel mijn restanten hebben hoor. En anders via marktplaats. Soms worden er leuke boekjes aangeboden;
http://link.marktplaats.nl/605215868
http://link.marktplaats.nl/592256132

Maar de zin was meer bedoeld als in; "10 euro per kant voor een (eenvoudige) afwerking"

[eXtink]

In eerste instantie iedereen bedankt voor de reacties! Ik had het niet verwacht zoveel input te krijgen

Eerste keus die je moet gaan maken is of je passieve speakers wilt, of actieve.
m.a.w. versterker los, of ingebouwd in de speakers.

Kan me voorstellen dat je tweedehands een goede versterker koopt, en dan bv 100+€ overhoudt voor twee speakers.

Goedkoper (actief) kan het ook geloof ik met actieve versterkerbordjes van Tripath.

Beste bartsegers,
Ik heb hier een tijdje over nagedacht wat ik precies wil en ik ben tot de conclusie gekomen dat passief de beste keus is. Ik heb begrepen dat het dan toch makkelijker is om het een gedeelte te upgraden. Het gaat namelijk om een beginner setje en in de toekomst kan ik dan makkelijker onderdelen upgraden.
Het liefst zou ik ook de versterker zelf bouwen, omdat ik ook wil leren om beter te kunnen solderen en ik hoop ook meer van versterker te weten te komen door er mee bezig te zijn.

Voorversterker : http://www.zelfbouwaudio.nl/forum/viewt ... =7&t=16601
Eindversterker : http://www.zelfbouwaudio.nl/forum/viewt ... 44&t=13375
Luidsprekers : http://www.zelfbouwaudio.nl/forum/viewt ... =15&t=8608
Of : http://forum.zelfbouwaudio.nl/viewtopic.php?f=3&t=15920
Of : http://forum.zelfbouwaudio.nl/viewtopic ... 59&t=10972

Nou...Aan de slag, dan maar...

Enne :

Beste ray5150,
Die twee versterkers zien er heel erg interessant uit! Zijn er nog alternatieven voor deze twee bordjes, ik wil namelijk niet voor het eerste wat me wordt aangeprezen gaan.
Is het niet leuker om voor een twee-weg te gaan als luidsprekers, om een beetje meer punch te geven in de lagere gedeeltes van het spectrum? Als je denkt dat deze luidsprekers dat hebben, dan vind ik de Black Beauties het interessantst!

Ben je hier nog mee verder gegaan of ben je voor je vakjes aan het studeren?

Beste SuperR,
Zelf heb ik sinds mijn eerste post hier het erg druk gehad met voorbereiden van mijn tentamens gehad, echter heb ik wel veel over dit project nagedacht en al wat ideeën uitgewerkt over het design van mijn luidsprekers + versterker. Ik heb ook de mogelijkheid om vele machines te gebruiken op mijn faculteit (cnc, metaalbewerking, verfcabine, etc) Ik heb vandaag mijn laatste tentamen gehad en volgende periode heb ik geen vakken dus ik kan me volledig richten op dit project!

Zonder al te veel op mijn eigen trom te willen slaan: Kleine hoorn reflex monitor misschien een idee?

Kost geen drol, klinkt verassend goed en een heel leuke eerste luidsprekertje om eens te proeven van de hobby. Hij is inmiddels ook met succes nagebouwd door verschillende mensen en tot nu toe allemaal positieve reacties.

Mvg Reinder

Beste Reinder,
Ik vind het idee erg leuk van zo'n kleine hoorn reflex, alleen om heel erg kut te zijn vind ik het uiterlijk van de driver niet bijsterend mooi. Het design van je kast vind ik daarentegen zeer chique!

Budget 200 euro...

http://www.ebay.com/itm/Indeed-Tripath- ... 43aa77048e
Dan heb je nog mooi 160 euro over voor luidsprekers.

80 euro per kant;

5 euro aan hout per kant
10 euro aan fineer/lak/schuurpapier per kant
10 euro voor een simpel filtertje per kant
20 euro voor een tweetertje
http://www.europe-audio.com/Product.asp?Product_ID=2000
30 euro voor een woofertje
http://www.europe-audio.com/Product.asp?Product_ID=7798
5 euro voor terminals
http://www.ebay.com/itm/Gold-Plated-Spe ... 1c2b0eb6f5

Terwijl ik dit typ denk ik; "Heb ik dat vorig jaar niet gedaan?"
En een zoekopdracht later blijkt dat ik deze componenten inderdaad al eens gecombineerd
http://forum.zelfbouwaudio.nl/viewtopic ... 1#p1558791

Beste SuperR,
Het uiterlijk van deze woofer vind ik wederom niet echt bijsterend, wat voor mij toch wel heel erg belangrijk is dus ik denk niet dat het zoiets gaat worden helaas. Het liefst wil ik de versterker ook zelf bouwen dus dat valt ook af helaas. Toch bedankt voor alle moeite, aan de info over die terminals heb ik zeker wel wat!

Voor een kratje Palm mag hij wel mijn restanten hebben hoor. En anders via marktplaats. Soms worden er leuke boekjes aangeboden;
http://link.marktplaats.nl/605215868
http://link.marktplaats.nl/592256132

Maar de zin was meer bedoeld als in; "10 euro per kant voor een (eenvoudige) afwerking"

Beste SuperR,
bedankt voor de aanbieding van het fineer, echter denk ik niet dat ik daar echt de behendigheid voor heb om dat netjes aan te brengen en ik ben bang dat ik het niveau meer naar beneden haal dan dat ik het verbeter als ik mijn luidspreker ga fineren


Ik hoop dat ik morgen een paar renders van mijn ontwerpjes hier online kan gooien om daar wat info over te krijgen

Met vriendelijke groet,
eXtink

[SuperR]

Leuk, kom maar op met je ideeën.
Ook wat betreft de zelfbouw versterker ben ik een groot "fan", maar bedenk wel dat eer je het een en ander aan componenten hebt gekocht, je een veelvoud van dat voorbeeldversterkertje kwijt bent. Mijn eindversterker heeft, zonder exotische componenten te gebruiken, zo'n 200 euro gekost. Daarbij had ik nog het voordeel dat ik veel uit de "verzameldoos" kon pakken en alles zelf kon maken.

Alles wat je in de versterker investeert gaat natuurlijk niet naar de luidsprekers en daar is waar je naar mijn mening de grote verschillen ervaart. Maargoed, verras me met een render, ik ben benieuwd waar een IO'er mee komt aanzetten.

[eXtink]

Leuk, kom maar op met je ideeën.
Ook wat betreft de zelfbouw versterker ben ik een groot "fan", maar bedenk wel dat eer je het een en ander aan componenten hebt gekocht, je een veelvoud van dat voorbeeldversterkertje kwijt bent. Mijn eindversterker heeft, zonder exotische componenten te gebruiken, zo'n 200 euro gekost. Daarbij had ik nog het voordeel dat ik veel uit de "verzameldoos" kon pakken en alles zelf kon maken.

Alles wat je in de versterker investeert gaat natuurlijk niet naar de luidsprekers en daar is waar je naar mijn mening de grote verschillen ervaart. Maargoed, verras me met een render, ik ben benieuwd waar een IO'er mee komt aanzetten.

Beste SuperR,
Ik snap niet hoe je aan dat bedrag komt, bij de voorversterker en eindversterker die eerder zijn genoemd door ray5150 zijn de kosten voor de versterker rond de 30-40 euro per stuk, dit alleen voor de componenten. De kosten voor behuizing zijn te verwaarlozen, omdat ik materiaal goedkoop kan bemagtigen via mijn faculteit. Dus ik zijn deze twee versterkers dan relatief slechter dan die van jou? Het budget kan altijd wel een beetje opgerekt worden, dus als het hoger uitvalt dan kan dat.
Ik zal mijn best doen op de renders

[SuperR]

dit alleen voor de componenten. De kosten voor behuizing zijn te verwaarlozen, omdat ik materiaal goedkoop kan bemagtigen via mijn faculteit.

Daar zit het crux. Een PCB is niet duur, een versterker IC is ook niet duur, maar dan ben je er nog niet. De vaste garde op het versterkers-forum heeft die hobby al een tijdje dus ik denk dat ik wel mag zeggen dat iedereen wel een leuke ringkern, wat elco's en ander grut heeft liggen.
Stel dat je optimistisch gezien voor 50 euro een werkende versterker in prototype op je bureau hebt liggen;
Wil je dan nog een volumeregeling? 10-20 euro
Wil je je zelfbouwluidsprekers beveiligen tegen een falende versterker? 20 euro
Ga je mooie connectoren gebruiken? 20 euro
Wil je een mooie aan/uit knop? 5-15 euro
Dan gaat het snel hoor.

Ook ik wilde een keer van niks een behuizing bij PMB maken (nog in de oude hal). Toen ik besefte hoe moeilijk het is om aluminium mooi te maken ben ik daar rap mee gestopt. Als je dat met een klein budget wil doen komt er al snel uit te zien zoals in bijgevoegd zipje. Dat is een willekeurige zelfbouwbehuizing die ik op DIYAUDIO zag staan. Een die ik niet op mijn bureau zou zetten...

Zelf maken hoeft niet lelijk te zijn, maar deze behuizing heeft hem ook vast aardig wat geld gekost;
http://www.zelfbouwaudio.nl/forum/viewt ... 3#p1611703

Ik wil je niet ontmoedigen hoor, helemaal niet zelfs. Ik wil je gewoon even informeren dat er meer is aan een versterker dan een PCB van een tientje en meer aan een behuizing dan een plaat aluminium.

[eXtink]

dit alleen voor de componenten. De kosten voor behuizing zijn te verwaarlozen, omdat ik materiaal goedkoop kan bemagtigen via mijn faculteit.

Daar zit het crux. Een PCB is niet duur, een versterker IC is ook niet duur, maar dan ben je er nog niet. De vaste garde op het versterkers-forum heeft die hobby al een tijdje dus ik denk dat ik wel mag zeggen dat iedereen wel een leuke ringkern, wat elco's en ander grut heeft liggen.
Stel dat je optimistisch gezien voor 50 euro een werkende versterker in prototype op je bureau hebt liggen;
Wil je dan nog een volumeregeling? 10-20 euro
Wil je je zelfbouwluidsprekers beveiligen tegen een falende versterker? 20 euro
Ga je mooie connectoren gebruiken? 20 euro
Wil je een mooie aan/uit knop? 5-15 euro
Dan gaat het snel hoor.

Ook ik wilde een keer van niks een behuizing bij PMB maken (nog in de oude hal). Toen ik besefte hoe moeilijk het is om aluminium mooi te maken ben ik daar rap mee gestopt. Als je dat met een klein budget wil doen komt er al snel uit te zien zoals in bijgevoegd zipje. Dat is een willekeurige zelfbouwbehuizing die ik op DIYAUDIO zag staan. Een die ik niet op mijn bureau zou zetten...

Zelf maken hoeft niet lelijk te zijn, maar deze behuizing heeft hem ook vast aardig wat geld gekost;
http://www.zelfbouwaudio.nl/forum/viewt ... 3#p1611703

Ik wil je niet ontmoedigen hoor, helemaal niet zelfs. Ik wil je gewoon even informeren dat er meer is aan een versterker dan een PCB van een tientje en meer aan een behuizing dan een plaat aluminium.

Hmmmm, dit maakt het geheel toch een beetje moeilijk

Wat denk je dan dat het gaat kosten om een zelfbouw versterker met luidsprekers te bouwen? En wat raad je dan aan om te doen? Ik ben namelijk hier gekomen om het project te kunnen voorbereiden, zodat ik niet ergens tegen aan loop tijdens de bouw.

Het liefst gebruik ik niks/nauwelijks metaal in mijn behuizingen (ik hou heel erg van hout ), als ik het zou gebruiken dan zou het voor het frame zijn in de versterker. En je moet toch ooit ergens beginnen

[SuperR]

Je moet zelf kiezen waar je de nadruk wilt leggen. Als je een beetje leuk gezelschap bent, mag je ook ff langskomen. Dan kunnen we misschien een plannetje smeden met de spullen die ik hier voor je heb. Ik kan je denk ik ver op weg helpen met de elektronica. Dat scheelt al snel veel geld.

[eXtink]

Je moet zelf kiezen waar je de nadruk wilt leggen. Als je een beetje leuk gezelschap bent, mag je ook ff langskomen. Dan kunnen we misschien een plannetje smeden met de spullen die ik hier voor je heb. Ik kan je denk ik ver op weg helpen met de elektronica. Dat scheelt al snel veel geld.

De nadruk ligt het op het feit dat het beter moet klinken dan wat ik nu heb (is niet moeilijk ) en dat ik het voor het grootste gedeelte zelf wil bouwen. Het liefst wil de versterker zelf solderen, maar dat is geen must. Waar zou ik dan mogen langskomen, is dat ver van Delft?

[SuperR]

Je moet zelf kiezen waar je de nadruk wilt leggen. Als je een beetje leuk gezelschap bent, mag je ook ff langskomen. Dan kunnen we misschien een plannetje smeden met de spullen die ik hier voor je heb. Ik kan je denk ik ver op weg helpen met de elektronica. Dat scheelt al snel veel geld.

De nadruk ligt het op het feit dat het beter moet klinken dan wat ik nu heb (is niet moeilijk ) en dat ik het voor het grootste gedeelte zelf wil bouwen. Het liefst wil de versterker zelf solderen, maar dat is geen must. Waar zou ik dan mogen langskomen, is dat ver van Delft?

Als je de Markt kan vinden ben je al erg dichtbij

[eXtink]

Oh, dat is handig! De markt kan ik wel vinden!

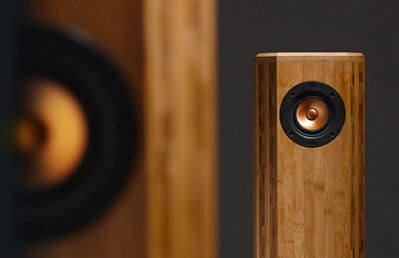

Trouwens als inspiratie voor mijn set wil ik deze gebruiken:

[ronnydepony]

Mijn eerste berekening was ook zoiets van "componenten" kosten een 30 a 40 Euro.

Maar daar stopt het niet bij, zoals eerder aangehaald heb je nog connectoren nodig, LS-klemmen, cinch-aansluitingen, bedrading, eventueel koelelementen + accessoires, verlengstukken voor de potmeters, aan/uit schakelaar, zekeringhouder + zekering, afstandsbussen, een kast, enz...

Ik kwam op een gemiddelde zonder kast uit op minimum 100 Euro extra.

En dan is zelfbouw misschien niet meer zo goedkoop, maar je weet wel wat je heb gemaakt en bij eventuele storingen is het gemakkelijker om te herstellen.

[SuperR]

eXtink is even een kop koffie komen drinken waarbij we het een en ander hebben besproken. Aangezien het misschien wat veel info/tips was/waren hier nog eens wat links;

Behuizingen (indien je voor kant en klaar zou kiezen);
http://www.conrad.nl/ce/nl/product/5229 ... koelribben
http://eltim.eu/index.php?item=&action= ... 31&lang=EN
Connectoren;
http://www.bax-shop.nl/stekkers/neutrik ... JvXmuT8J8E
http://www.bax-shop.nl/stekkers/neutrik ... JvXpuT8J8E
http://www.bax-shop.nl/-rca-/-tulp/neut ... JvXveT8J8E
http://www.ebay.com/itm/Gold-Plated-Bin ... 51a0971055
Versterker IC (wel leuk om eens helemaal door te lezen. De fabrikant is vrij uitgebreid in zijn omschrijvingen);
http://www.ti.com/product/lm4780
Webshop waar 90% van de componenten gevonden kan worden;
http://dickbest.nl/
Houtmannetje in de buurt;
http://www.meerhouthandel.nl/
Als je wilt kijken naar alternatieve drivers voor de Alpair CHR70 (ook de paar filtercomponenten voor de luidspreker kun je hier vinden);
http://www.europe-audio.com/
Als je mijn poging tot uitleg van klasse B vermogen dissipatie wil nalezen;
http://www.updatemydynaco.com/documents ... ations.pdf
Waarbij je niet moet vergeten dat een continu sinusvermogen niet vergelijkbaar is met "vereist vermogen" voor muziek in de praktijk.
Nieuwe ringkern ipv dat ding wat ik je mee heb gegeven;
https://www.distrelec.ch/ringkern-trans ... -ec/353321
Ik weet niet welke je op Conrad had gevonden, maar deze is wel erg fraai. (afgezien van de stukprijs)

PS. Ik was vergeten je twee elco's mee te geven.
"Elna, For Audio, 56V 12000uF" met 36mm diameter. Ik denk dat die wel passen, maar daar zouden we het LM4780-printje voor moeten hebben om te passen.
